4.2電 路
蓄電池
紐扣電池
鋰電池
發電機
發電機組
干電池

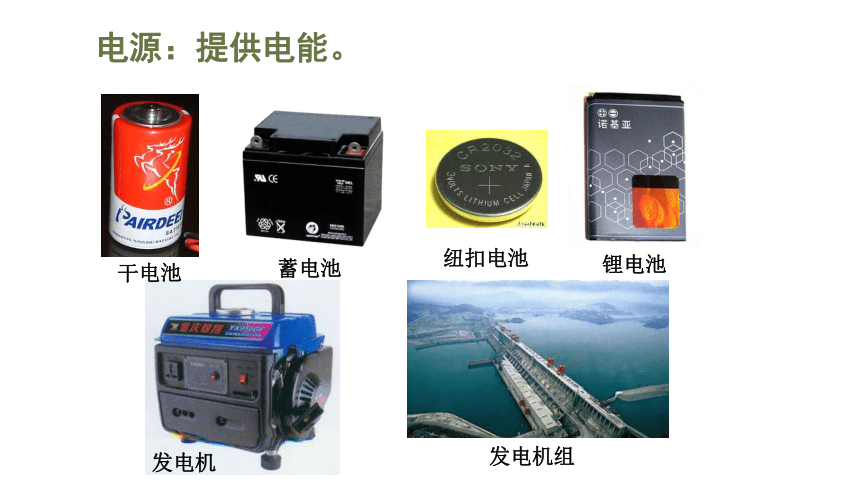

電源：提供電能。

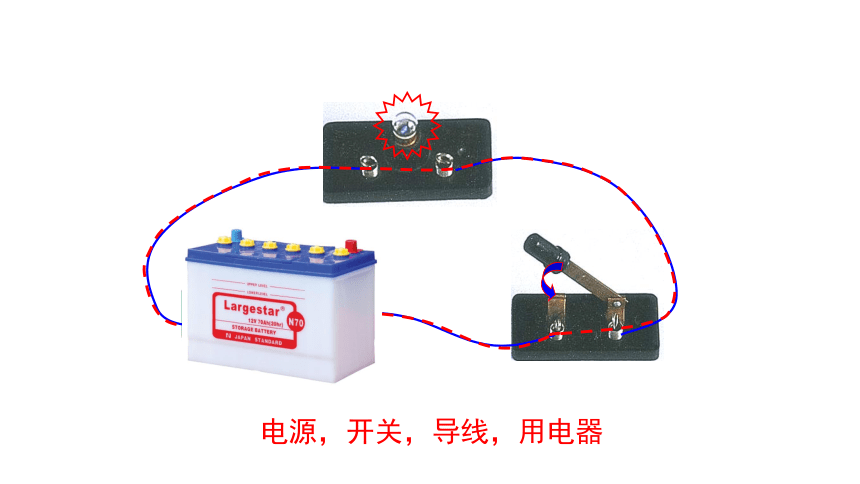

電源，開關，導線，用電器
閉合開關，小燈泡能發光，說明電路處處連通，我們稱之為通路,也叫閉合電路。
斷開開關，小燈泡不能發光，說明電路斷開，我們稱之為斷路,也叫開路。

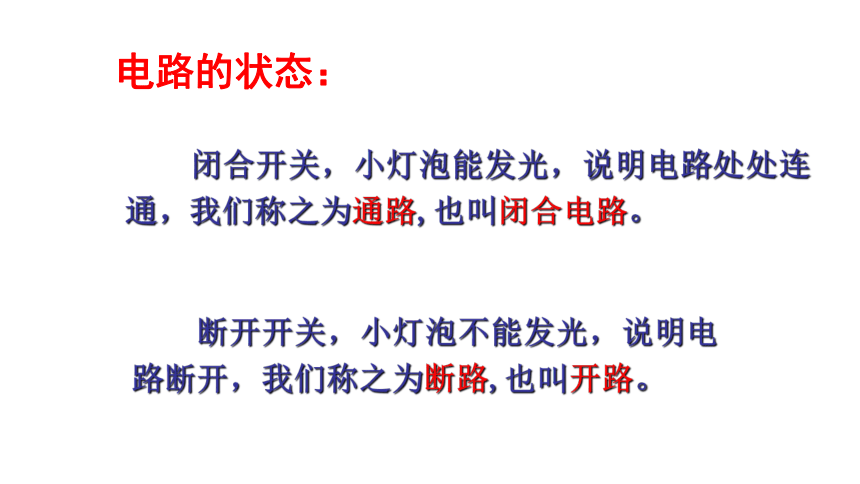

電路的狀態：

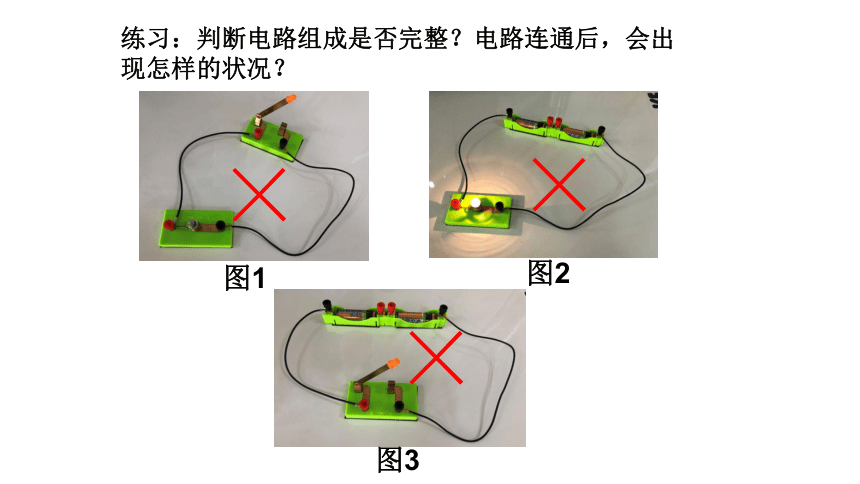

練習：判斷電路組成是否完整？電路連通后，會出現怎樣的狀況？
×
×
×
圖1
圖2
圖3

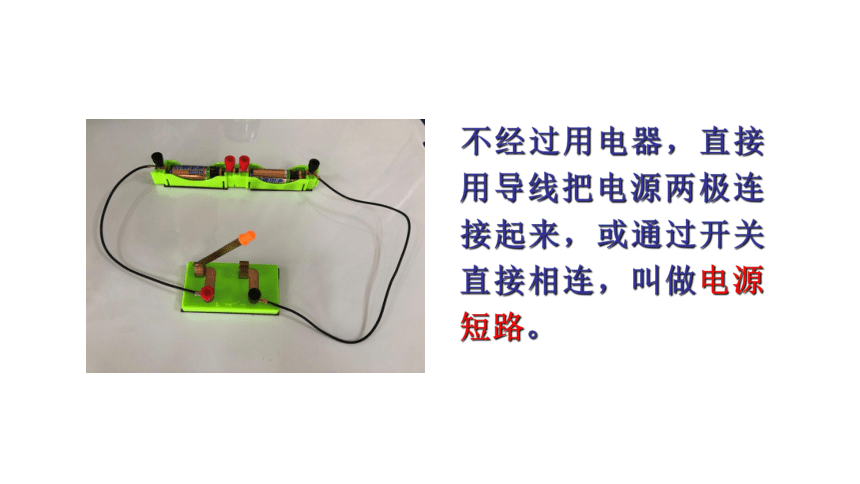

不經過用電器，直接用導線把電源兩極連接起來，或通過開關直接相連，叫做電源短路。

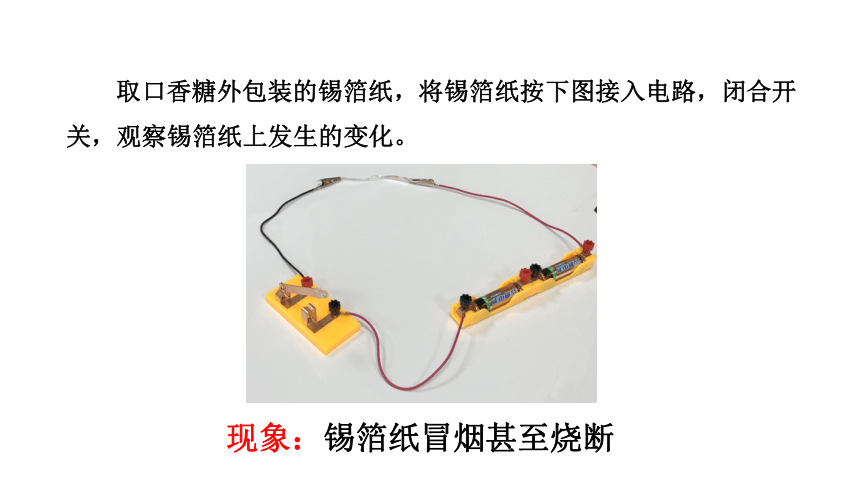

取口香糖外包裝的錫箔紙，將錫箔紙按下圖接入電路，閉合開關，觀察錫箔紙上發生的變化。
現象：錫箔紙冒煙甚至燒斷
電路的三種狀態：
通路，斷路，短路。
實物 符號 實物 符號
電路元件符號
①
②
③
④
+ -
導線
燈泡
電池
電鈴
電動機
電流表
電壓表
電阻器
滑動變阻器
M
⑥
A
⑦
⑧
V
⑨
⑤
⑩
開關
導線交叉不連接
導線交叉連接
電路圖
用電路元件符號表示電路中各元件的連接關系的圖。
實物圖
電路圖
Ｓ
畫電路圖要注意：
1、導線橫平豎直呈矩形，使圖形美觀(鉛筆、直尺作圖)；
2、按實物次序合理安排元件符號位置，元件不畫在拐角
3、一個元件一般只有兩個接線柱。
Ｓ
串聯電路：
把用電器逐個順次連接起來電路，叫做串聯電路。
把用電器并列地連接起來的電路，叫做并聯電路。
并聯電路：
一、電路
一個完整的電路必須要由電源、用電器、開關、導線所組成
三、電路圖
用電路元件符號表示電路
中各元件的連接關系的圖
二、電路的三種狀態
通路
短路
開路
四、電路的兩種連接方式：串聯和并聯
謝 謝！
