4.4 電 阻

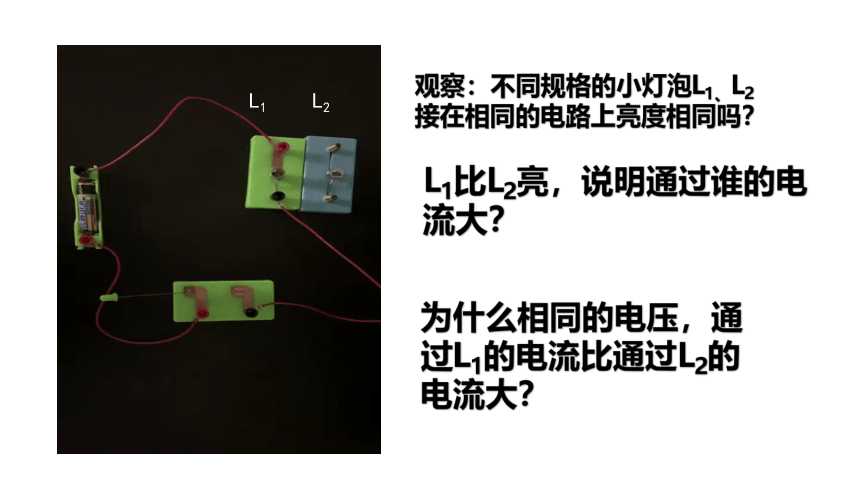

觀察：不同規格的小燈泡L1、L2接在相同的電路上亮度相同嗎？
L1比L2亮，說明通過誰的電流大？
為什么相同的電壓，通過L1的電流比通過L2的電流大？
L1
L2

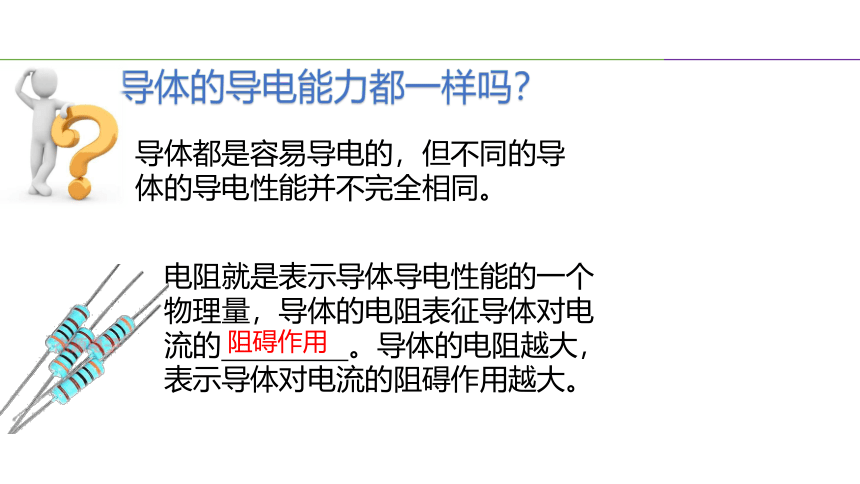

導體的導電能力都一樣嗎？
導體都是容易導電的，但不同的導體的導電性能并不完全相同。
電阻就是表示導體導電性能的一個物理量，導體的電阻表征導體對電流的 。導體的電阻越大，表示導體對電流的阻礙作用越大。
阻礙作用
01
導體的電阻

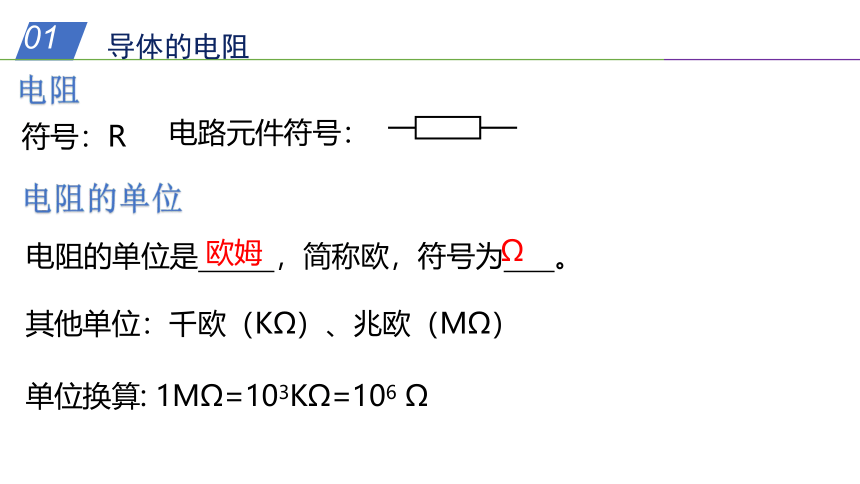

電阻
符號：R
電路元件符號：
電阻的單位
電阻的單位是 ，簡稱歐，符號為 。
歐姆
Ω
其他單位：千歐（KΩ）、兆歐（MΩ）
單位換算: 1MΩ=103KΩ=106 Ω
01
導體的電阻

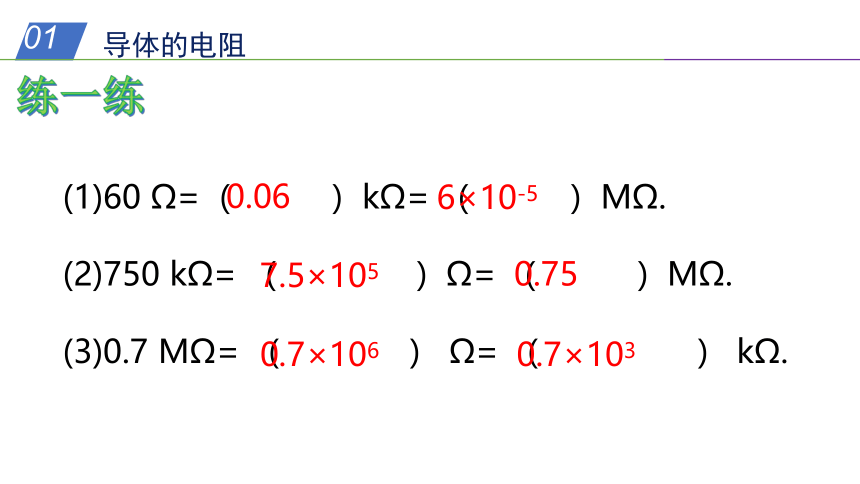

練一練
(1)60 Ω=（　　　）kΩ= （　　　）MΩ.
(2)750 kΩ= （　　　 ）Ω= （　　　）MΩ.
(3)0.7 MΩ= （　　 　） Ω= （　　 　） kΩ.
0.06
6×10-5
7.5×105
0.75
0.7×106
0.7×103
導體的電阻
L1
L2

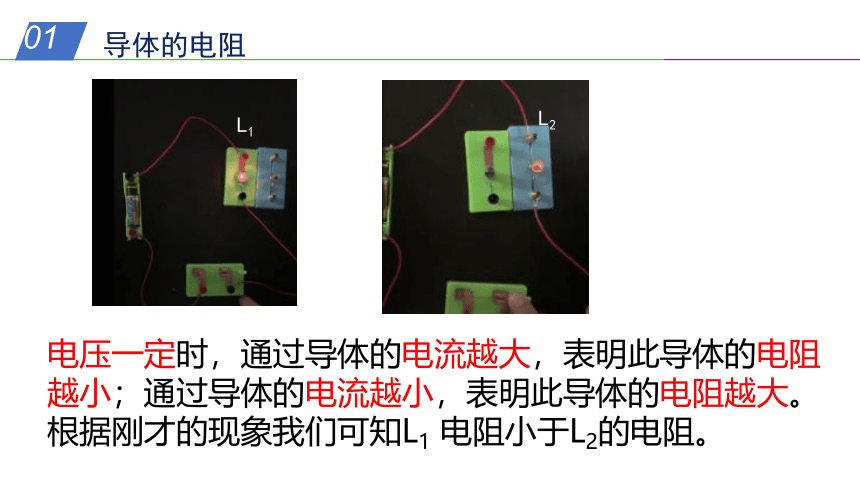

電壓一定時，通過導體的電流越大，表明此導體的電阻越小；通過導體的電流越小，表明此導體的電阻越大。根據剛才的現象我們可知L1 電阻小于L2的電阻。
01
導體的電阻

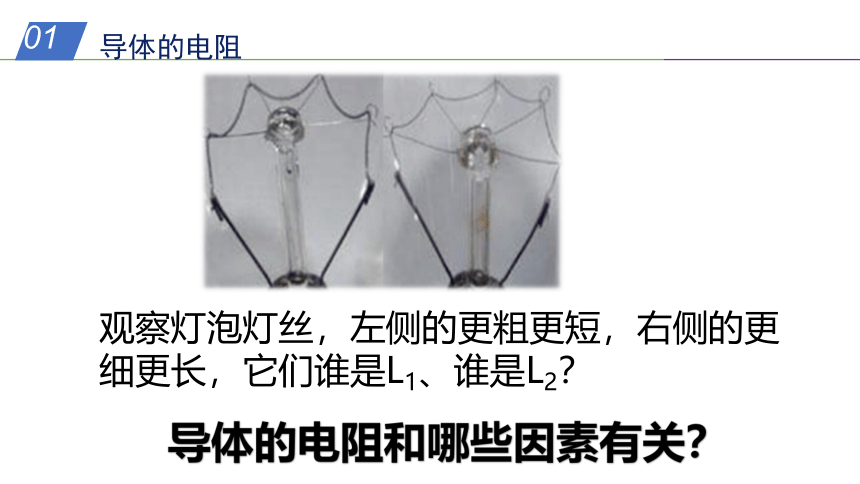

觀察燈泡燈絲，左側的更粗更短，右側的更細更長，它們誰是L1、誰是L2？
導體的電阻和哪些因素有關？
01
02
探究影響導體電阻大小的因素

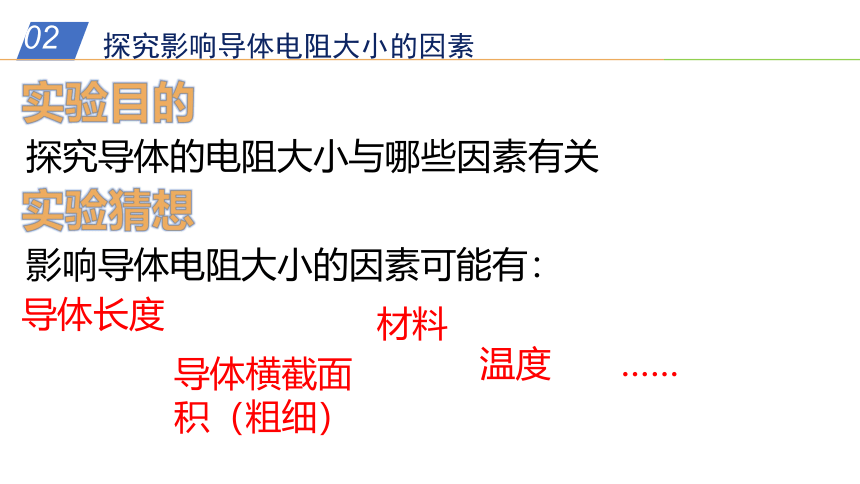

實驗目的
探究導體的電阻大小與哪些因素有關
實驗猜想
影響導體電阻大小的因素可能有：
導體長度
導體橫截面積（粗細）
材料
溫度
……
探究影響導體電阻大小的因素

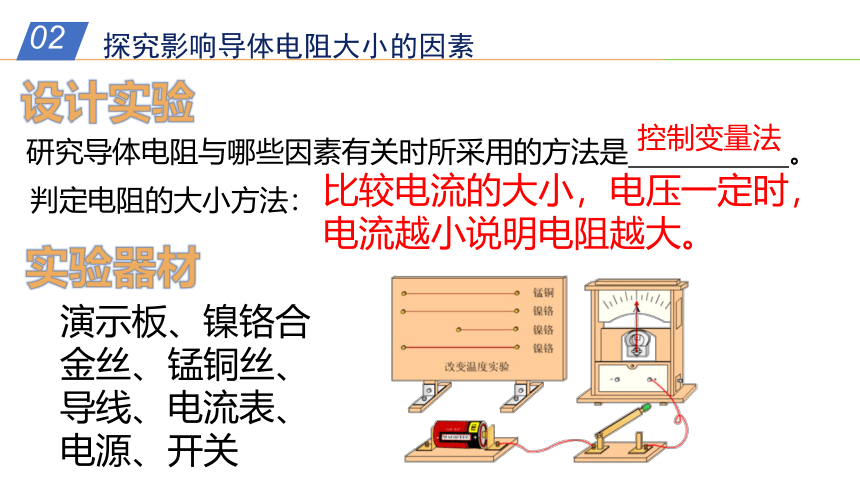

設計實驗
研究導體電阻與哪些因素有關時所采用的方法是 。
控制變量法
實驗器材
演示板、鎳鉻合金絲、錳銅絲、導線、電流表、電源、開關
判定電阻的大小方法：
比較電流的大小，電壓一定時，電流越小說明電阻越大。
02
02
1.探究導體電阻與長度的關系
應控制的變量有：
橫截面積
材料
溫度
02
探究影響導體電阻大小的因素
應改變的實驗變量是：
長度
02
02
探究影響導體電阻大小的因素
02
探究影響導體電阻大小的因素
鎳鉻合金絲
材料
橫截面積是否相同
接入長度
電流大小
相同
長
中
短
0.7A
1.0A
1.6A
結論：
在相同溫度條件下，同種材料制成的橫截面積相同的導體，長度越長，電阻越大。
電阻大小
最小
較大
最大
02
02
研究決定導體電阻大小的因素
2.探究導體電阻與橫截面積的關系。
應控制的變量有：
長度
材料
溫度
通過 兩個鎳鉻合金絲可以改變鎳鉻合金絲的橫截面積
并 聯
應改變的實驗變量是：
橫截面積
02
探究影響導體電阻大小的因素
02
探究影響導體電阻大小的因素
鎳鉻合金絲
材料
橫截面積是否相同
接入長度
電流大小
橫截面積2S
長
1.2A
0.7A
長
橫截面積S
結論：
同種材料，長度相同時，橫截面積越大，對電流的阻礙作用越小，即電阻越 。
小
電阻大小
小
大
02
02
3.探究導體電阻與材料的關系
應控制的變量有：
長度
橫截面積
溫度
探究影響導體電阻大小的因素
應改變的實驗變量是：
材料
02
0
探究影響導體電阻大小的因素
02
探究影響導體電阻大小的因素
鎳鉻合金絲
銅絲
材料
橫截面積是否相同
接入長度
電流大小
相同
0.7A
>3A
結論：
長度相同，橫截面積也相同時，不同的材料對電流的阻礙作用也是不同的。長度、橫截面積、溫度都相同時，銅的電阻小于鎳鉻合金。
相同
電阻大小
大
很小
02
探究影響導體電阻大小的因素
4.探究金屬電阻與溫度的關系。
應控制的變量有：
長度
材料
橫截面積
改變接入電路中金屬絲（鎢絲）的溫度的方法：
應改變的實驗變量是：
溫度
加熱（升溫）或吹氣（降溫）
02
探究影響導體電阻大小的因素
02
02
探究影響導體電阻大小的因素
材料 橫截面積 長度 溫度控制 燈泡亮度 電流表示數 電阻變化
鎢絲 S L 加熱 暗 變小
鎢絲 S L 吹氣 亮 變大
結論：
金屬導體的電阻還與溫度有關：溫度升高，金屬導體的電阻增大；溫度降低，金屬導體的電阻減小。
其他材料也是隨溫度升高電阻增大嗎？
變大
變小
大量實驗結果表明，導體電阻的大小與導體的長度、橫截面積和材料性質有關。同種材料的導體，長度越長，橫截面積越小，導體的電阻越大。
實驗表明金屬導體的電阻還與溫度有關。溫度升高，金屬導體的電阻會增大。溫度降低，金屬導體的電阻會減小。
電阻是導體本身具有的一種性質。
導體和絕緣體是以這兩類材料的導電性能來區分的，實際上也就是它們的電阻大小有很大差別。下表給出一些長度等于1m，橫截面積等于1mm2的不同材料，在20℃時的電阻值（單位是Ω）。
左側燈絲橫截面積大、導體長度短為電阻較小的L1；右側為L2
觀察燈泡燈絲，左側的更粗更短，右側的更細更長，它們誰是L1、誰是L2？
符號：R
電路元件符號：
單位：歐姆，簡稱歐，符號為Ω。
其他單位：千歐（KΩ）、兆歐（MΩ）
單位換算: 1MΩ=103KΩ=106 Ω
課堂小結
1、導體的電阻
定義：導體對電流的阻礙作用。導體的電阻越大，表示導體對電流的阻礙作用越大。
課堂小結
2、探究影響導體電阻大小的因素
導體橫截面積：同種材料，長度相同時，導體橫截面積越大，電阻越小。
導體長度：在相同溫度條件下，同種材料制成的橫截面積相同導體，導體長度越長，電阻越大。
控制變量法
導體材料：長度相同，橫截面積也相同時，不同的材料的導體電阻不同。
導體溫度：長度橫截面積相同的同種金屬導體，溫度升高，該導體的電阻增大；溫度降低，該導體的電阻減小。
03
1．為維護消費者權益，某技術質量監督部門對市場上的電線產品進行抽查。發
現有一個品牌電線中的銅芯直徑明顯比電線規格上標定的直徑要小，導線電阻偏
大，工作時發熱量高甚至燒壞。從影響導體電阻大小的因素來分析，引起這種電
線電阻不符合規格的主要原因是( )
A．電線的長度 B．電線的橫截面積
C．電線的材料 D．電線的溫度
B
2．如圖所示的電路中，AB是一段電阻絲，閉合開關，當導線夾由A向B移動的過
程中，接入電路的燈泡亮度將( )
A．變亮 B．變暗
C．不變 D．無法判斷
B
當堂訓練
03
3．有一個長方體金屬電阻，材料分布均勻，邊長分別為a、b、c，且a>b>c。電流沿以下方向流過該金屬電阻，其中電阻阻值最小的是( )
A　　 　B　　　　 C　 　D
A
當堂訓練
4．小明在探究“電阻的大小與什么因素有關”的活動中，發現實驗器材中電阻
絲只有一根，其他器材足夠，如果要他完成下面的實驗探究活動，不可能完成的
是( )
A．探究導體電阻與長度的關系 B．探究導體電阻與橫截面積的關系
C．探究導體電阻與材料的關系 D．探究導體電阻與溫度的關系
C
03
謝謝觀看!
