第二單元 電路
2.1電和我們的生活
1.很久以前，人們就開始了對電的探索，1879年愛迪生點亮了世界上第一盞電燈，從此各種不同用途的電器就陸續出現了。【叮當云教育om】
2.通電后電器就能工作，為我們的生活學習和工作帶來方便，我們的生活離不開電。
3.電很危險，我們要注意安全用電。
4.電都是由電源提供的，可以分為直流電和交流電。
5.電的知識記錄表
關于電的知識記錄表
我們已經知道的 我們還想知道的
電力輸送的源頭：發電 電力輸送的媒介：輸電 電力輸送的終端：用電 電場以每秒30萬公里的光速傳輸。 可發電的能源主要分為傳統能源和可再生能源。 1度電能做什么？ 電是怎么來的？ 電是如何送到我們家里的？ 電安全嗎？如何安全用電？ 電路中的電是如何流動的？ 怎樣連接電路？
6.日常生活中電源提供的電又分為兩類，一類是直接由發電廠提供的，比如冰箱、洗衣機、彩電、電腦、電飯煲、空調、取暖器等等。還有一類是由電池提供的，比如手表、計算器、遙控器、遙控汽車等等。
7.家用電器記錄表
電器名稱 電源 電器的作用
電燈 電廠 照明
洗衣機 電廠 洗衣服
手機 電池 打電話、上網
電飯煲 電廠 煮飯
空調 電廠 調節房間溫度
手表 電池 看時間
遙控器 電池 遙控電視機等電器
8.太陽能電站、核電站、水電站、火電廠、風電站等電站發電，送上電網，然后由電網傳送到千家萬戶。
9.用電安全的提示
①墻壁插座內的電是發電廠通過電網輸送到各家各戶的，一旦觸及能引發事故，致人死亡，所以千萬不能直接觸摸。
②不能用插座中的電做任何實驗，在本單元的學習中，我們只用干電池來做實驗。
③不要靠近變壓器以及斷開或者裸露的電線，當看到斷開或者裸露的電線時，要馬上報告家長老師或者有關人員。
10.生活中有關用電安全方面的知識
①不靠近高壓帶電體(室外高壓線、變壓器旁)，不接觸低壓帶電體。
②不用濕手扳開關，插入或拔出插頭。
③安裝、檢修電器應穿絕緣鞋，站在絕緣體上，且要切斷電源。
④禁止用銅絲代替保險絲，禁止用橡皮膠代替電工絕緣膠布。
⑤在電路中安裝觸電保護器，并定期檢驗其靈敏度。
⑥下雷雨時，不使用收音機、錄像機、電視機、且拔出電源插頭，拔出電視機天線插頭。暫時不使用電話，如一定要用，可用免提功能。
11.日常生活中，多個家用電器連接在一個插頭上，存在什么安全隱患？
把許多用電器連接在同一個插座上，或者用電器連續使用時間過長，都有可能因絕緣體過熱而引發火災。2.2點亮小燈泡
1.利用電來點亮一只小燈泡需要一個完整的電路，只有電流流過燈絲時小燈泡才會發光。
2.小燈泡由哪些部分組成？各部分分別又有什么作用？
小燈泡分為玻璃泡、燈絲、金屬架、連接點幾個部分。
玻璃泡：做成圓球形，制作材料是耐熱玻璃，它把燈絲和空氣隔離，既能透光，又起保護作用。電燈泡工作的時候，玻殼的溫最高可達100℃左右。
燈絲：是用比頭發絲還細得多的鎢絲，做成螺旋形，小電泡的發光部位。
連接點：兩條導線表面上很度簡單，連接外部電流。
金屬架：它連著玻殼，起著固定金屬部件的作用。【叮當云教育
3.小燈泡的發光部位在哪里？
燈絲。燈絲是用比頭發絲還細得多的鎢絲，做成螺旋形，是小電泡的發光部位。

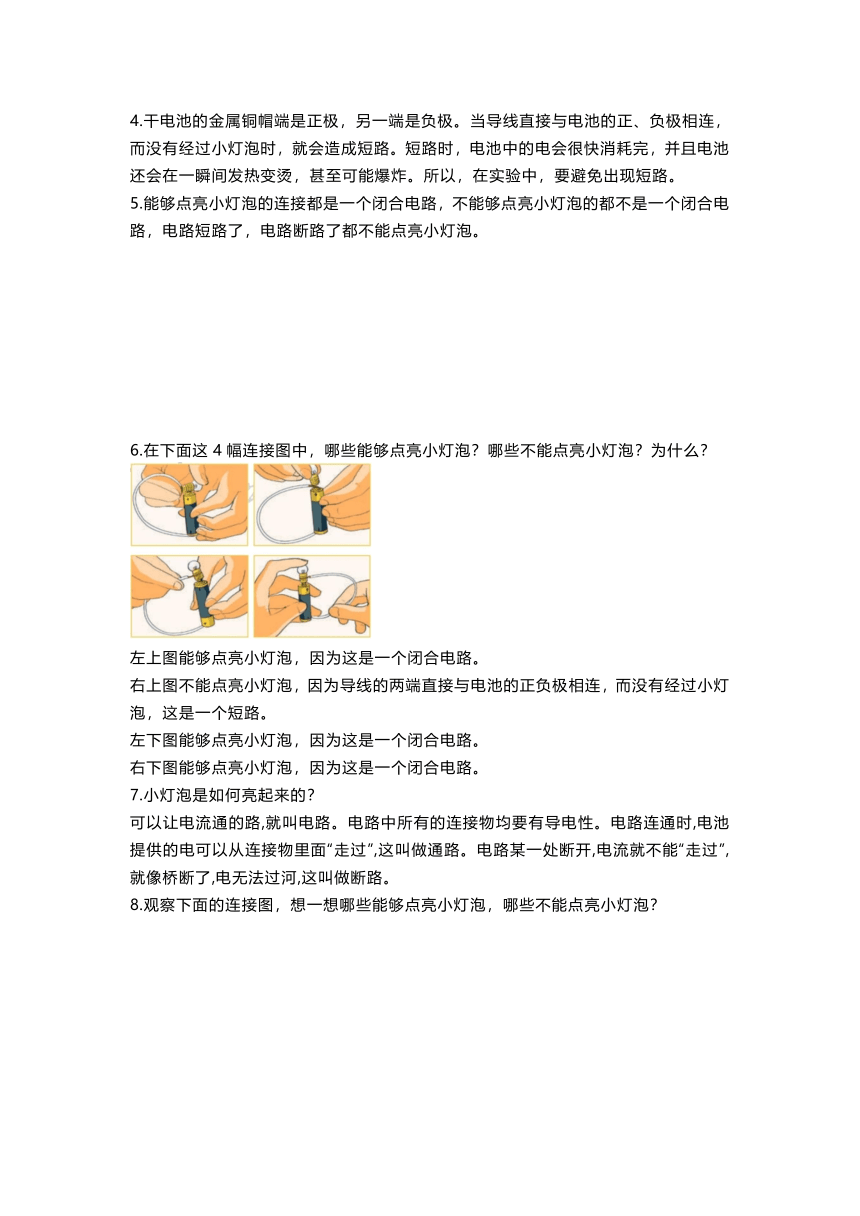

4.干電池的金屬銅帽端是正極，另一端是負極。當導線直接與電池的正、負極相連，而沒有經過小燈泡時，就會造成短路。短路時，電池中的電會很快消耗完，并且電池還會在一瞬間發熱變燙，甚至可能爆炸。所以，在實驗中，要避免出現短路。
5.能夠點亮小燈泡的連接都是一個閉合電路，不能夠點亮小燈泡的都不是一個閉合電路，電路短路了，電路斷路了都不能點亮小燈泡。
6.在下面這4幅連接圖中，哪些能夠點亮小燈泡？哪些不能點亮小燈泡？為什么？
左上圖能夠點亮小燈泡，因?yàn)檫@是一個閉合電路。
右上圖不能點亮小燈泡，因?yàn)閷?dǎo)線的兩端直接與電池的正負極相連，而沒有經過小燈泡，這是一個短路。
左下圖能夠點亮小燈泡，因?yàn)檫@是一個閉合電路。
右下圖能夠點亮小燈泡，因?yàn)檫@是一個閉合電路。
7.小燈泡是如何亮起來的？
可以讓電流通的路,就叫電路。電路中所有的連接物均要有導電性。電路連通時,電池提供的電可以從連接物里面“走過”,這叫做通路。電路某一處斷開,電流就不能“走過”,就像橋斷了,電無法過河,這叫做斷路。
8.觀察下面的連接圖，想一想哪些能夠點亮小燈泡，哪些不能點亮小燈泡？
能夠點亮小燈泡的有1、2、3、7、9，不能夠點亮小燈泡的有4、5、6、8。
電池和小燈泡之間需要形成一個讓電流通過小燈泡的閉合回路，小燈泡才能夠亮起來。第4、5、6、8幅圖的電路沒有形成一個閉合回路。
2.3簡易電路
1.能夠點亮小燈泡的電路是一個閉合電路。
2.一個簡單電路需要一個能持續提供電能的裝置——電池。
3.簡單的電路是由導線、電池、燈泡和開關組成的。
4.開關是控制電路中的電流的通和斷的。
5.開關閉合時就像兩根導線接在一起，就可以通過電流，電路就通了；斷開時，就像導線斷開了，電路就斷了。
6.電從電池的一端經過導線和用電器返回到電池的另一端，就組成了一個完整的電路。
7.組裝一個電路的步驟：
①使用電池盒和燈座把電池和小燈泡固定下來。
②在電池盒的兩端各連接一根導線，把電池安裝在電池盒里。用連接電池盒的兩根導線的另一端接觸小燈泡，確定能使小燈泡亮起來。
③把小燈泡安裝燈座上，再用導線把它和電池連接起來，使小燈泡亮起來。
④將開關連接到電路中，使用開關控制電路的通和斷。
8.開關的作用：閉合開關，電流接通；斷開開關，電流斷開。
9.電路符號：
電池： 燈泡： 開關：
10.簡單電路圖

11.在電路中，電是持續流動的，你認為電流動的路徑是怎樣的？
電流從電池的一端經導線流出，通過小燈泡，回到電池的另一端，形成一個完整的回路，小燈泡就會亮起來。
12.我們已經發現電路是一個閉合的回路，在電路中哪些電器元件是必備的？如果我們將小燈泡換成小風扇或小電動機，會有什么現象？【叮當云教育
將電路中的小燈泡換成小風扇、小電鈴、發光器或者小電動機，這些小電器也會工作，小風扇會轉動，小電鈴會發出聲音，小電動機也會工作。因此，我們可以得出結論，正常情況下，只要電路是一個閉合的回路，在電路中的小電器都會正常工作。
2.4電路出故障了
1.電流從電池的一端經導線流出，通過小燈泡，回到電池的另一端，形成一個完整的回路，小燈泡就會亮起來。當電路出故障了，電流就會中斷，不燈泡就不亮了。
2.要使小燈泡亮起來，必須是一個完整的電路。
3.可以應用電路檢測器檢測電路中的故障。
4.做一個電路檢測器的方法：把簡易電路中的開關拆除后，就形成了一個電路檢測器。
做一個電路檢測器的步驟：
→ →
提示：每次檢測前，先將兩個檢測頭互相接觸一下，看看小燈泡能否亮起來。
強調：不能用電路檢測器檢測家用電器的電路。
5.電路中的哪一部分出了故障，你是怎么知道的？又是怎么排除的？
可能出現的故障 檢測部位 排除故障的方法
小燈泡壞了 檢測小燈泡 更換小燈泡
小燈泡與燈座接觸不良 檢測小燈泡與燈座的接觸之處 將小燈泡重新固定在燈座上，并且使之接觸良好。
電池沒有電了 檢測電池 更換電池
導線斷了 檢測導線 更換導線
開關接觸不良 檢測開關 更換開關
2.5里面是怎樣連接的
1.在一個真正的電路中，各部件都是以不同的方式連接的。【叮當云教育
2.我們可以用電路檢測器檢測一個打不開的接線盒，并推測它的內部是怎樣連接的。
3.每次在使用電路檢測器檢測電路前，我們都需要先將電路檢測器的兩個檢測頭接觸一下，以檢測它能否正常工作。
4.通路：在閉合電路中,從電源正極流出,經過用電器,返回負極,形成完整的回路,稱之為通路。
斷路：整個電路在某處斷開的狀態。
如果電能從一點流到另一點,兩點之間一定有導線連接,這兩點之間就構成一個電的通路,否則就是斷路。
5.用電路檢測器檢測接線盒，需要檢測兩次。
6.請根據下列接線盒的檢測記錄，想一想接線盒內部是怎樣連接的？
接線盒內部可能存在的所有連接方式：
7.請根據下列接線盒的檢測記錄，想一想接線盒內部是怎樣連接的？
接線盒內部可能存在的所有連接方式：
8.如果5個或6個接線柱的接線盒，怎樣才能毫無遺漏的檢測任意兩個接線柱之間的通斷情況。
如果接線盒中出現5個或者6個接線柱，我們首先要把可能出現的任意兩個接線柱之間的所有情況一一列舉出來，然后逐一進行檢測，這樣才不會遺漏。
2.6導體和絕緣體
1.我們可以根據物體的導電性能將物體分為導體和絕緣體。
2.我們通常將那些容易導電的物體稱為導體，將不容易導電的物體稱為絕緣體。
3.常見的導體：小刀、石墨、鑰匙、鐵片、大地、鋁片、銅絲、回形針、曲別針、自來水、人體等。
常見的絕緣體：干木片、橡皮、、紙板、瀝青、塑料、氣球、空氣、玻璃管等。
4.導電性是材料的基本屬性之一。
5.我們可以用電路檢測器檢測身邊常見的物體，判斷物體的導電性。
6.在檢測實驗中，能夠使小燈泡亮起來的物體有：回形針、銅鑰匙、導線、鐵釘、金屬紐扣、刀片、鐵夾子、圖釘、大頭針、湯勺等。
不能夠使小燈泡亮起來的物體有：干樹枝、塑料尺、粉筆、木質鉛筆、橡皮、簽字筆、修正帶、書本、吸管、氣球等等。
7.導線外面為什么用塑料包起來？在連接電路時，我們?yōu)槭裁匆褜?dǎo)線兩端的塑料包皮剝開？
外邊包裹著的塑料皮是為了不讓電流通過，起安全保護作用。
在連接電路時，把導線兩端的塑料皮剝開是為了讓電流通過。
8.物體的導電性并不是絕對的，比如木頭，干燥的木頭是不能夠?qū)щ姷模墒浅睗竦哪绢^是可以導電的；再比如水，純凈水導電性很弱，可是自來水、河水導電性強。因此，對于不同的物體，不同的狀態，其導電性能是不一樣的。
9.在潮濕的空氣中或較強的電流下，人體、自然界中的水和大地等都將成為導體。如果我們觸及了家中使用的電路，電流就會通過人體而危及生命。所以我們要保護好電器的絕緣部分，不能觸摸導體部分，還要注意不要把水濺到電腦上。
10.日常生活中，很多物品由導體材料和絕緣體材料組合構成，導體材料部分主要為了利用導體的導電性能，絕緣材料部分是為了安全，防止觸電，比如電工螺絲刀、開關、插座，還有各種家用電器等等。
11.日常生活中，我們要時刻注意用電安全，要保護好電器的絕緣體部分，不能觸摸導體部分，這樣才能保證用電安全。
2.7電路中的開關
1.開關可以用來連接或斷開電路，控制電路中電器元件的工作狀態。
2.在電路中，有一個重要的元件控制著電流的通和斷，這就是開關。
3.開關有的地方需要用導體來做，而有的地方必須用絕緣體來做。【叮當云教育w
開關使用的材料有塑料、銅片。塑料主要做的是開關座，起固定作用，并且不容易導電。連接導線的按鈕及小燈泡座使用的是銅，是為了讓電流通過。
4.在簡易電路中，閉合開關，接通電流，小燈泡亮；斷開開關，斷開電流，小燈泡滅。
5.開關的分類：感應式開關、按壓式開關、拉線式開關、旋轉式開關……
6.做個回形針開關
..
所需材料：小木板、回形針、圖釘?shù)鹊取?br/>方法及步驟：
第1步：把回形針?lè)珠_放在木板上，用筆在伸開的回形針兩端各描一個點作為標記。
第2步：先把一枚圖釘固定在木板的一個描點上，再用圖釘把回形針大的一端，固定在木板的另外一個描點上。
第3步：把回形針開關連接到電路中，看看他能不能控制小燈泡的亮與不亮。
7.把回形針開關連接到電路中，按照?qǐng)D片上的樣子，就可以控制小燈泡的亮與不亮了。
8.回形針開關是怎樣控制電流的通和斷的？
當把回形針的一頭與圖釘接觸時，電路就接通了，此時小燈泡就亮了；而把回形針的一頭與圖釘分開時，電路就是斷開的，小燈泡自然就不亮，開關就是這樣控制電流的通與斷的。【叮當云教育】
9.你還能用其他的材料和方法做一個小開關嗎？你是怎樣制作的，你的小開關有什么特點？
可以使用鐵釘和鐵絲制作開關。
所需材料：鐵釘兩枚、鐵絲、小木塊等等。
制作方法：在小木塊上分別定上兩枚鐵釘，在一枚鐵釘上纏上鐵絲，然后把開關接入到電路中，把鐵絲的另一端接觸到另一枚鐵釘時，電路就被接通了，小燈泡就會亮起來，鐵絲的另一端離開另一枚鐵釘，鐵路就被斷開了，小燈泡就不會亮。
2.8模擬安裝照明電路
1.在設計房間的電路時，一定要形成一個閉合的回路，不能有斷路，也不能有短路，否則電燈是不亮的。
2.能夠使小燈泡亮起來的電路是一個閉合的電路。
3.開關在電路中起著非常重要的作用，它控制著電路中電流的通與斷。
4.當電流從電池的一端經導線流出，通過小燈泡，回到電池的另一端，形成一個完整的回路，小燈泡就會亮起來。
5.如果小燈泡不亮，一定是電路出故障了。
6.在一個真正的電路中，各個部件都是以不同的方式連接的。
7.模擬安裝照明電路的步驟：
①了解房間的結構，在紙上畫出房間的平面圖,標出書桌、床、窗戶的位置。
②了解安裝照明電路的要求：房間需安裝兩盞電燈(照明燈和閱讀燈),并由兩個關分別控制，在房間平面圖上標出電燈、開關的位置。
③按照要求畫出電路設計圖，電池(房間電源)、兩個小燈泡(兩盞電燈)、兩個開關各在什么位置 怎樣組成個電路
④班級交流,闡明小組設計的合理性,并傾聽他人意見,修正和優化小組的設計方案。
⑤按照電路圖組裝電路。
⑥檢測電路。檢査電流能否順利通過小燈泡、開關能否控制小燈泡的亮與滅、是否有使電源短路的錯誤連接。
8.檢測電路時主要從三個方面檢測：【叮當云教育com】
第一，電流能否順利通過小燈泡？
第二，開關能否控制小燈泡的亮與滅？
第三，是否有使電源短路的錯誤連接？
9.設計的電路
..
