2.4.3 傳感器信息的獲取

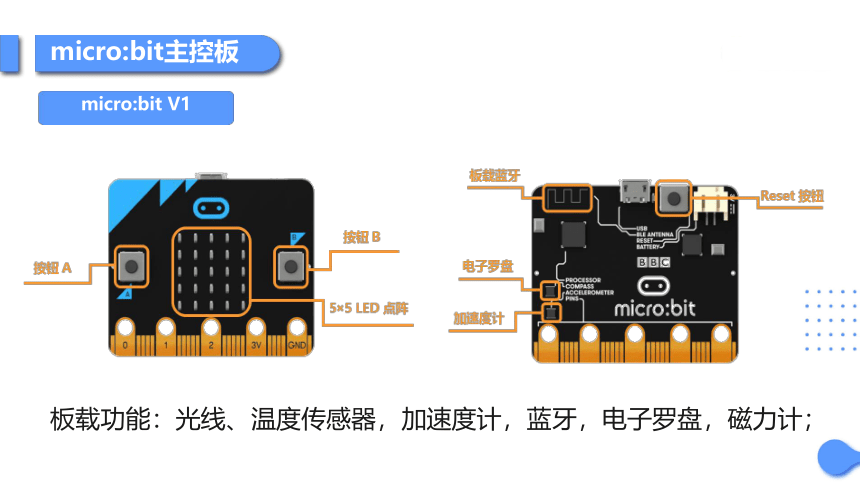

micro:bit主控板
micro:bit V1
板載功能：光線、溫度傳感器，加速度計，藍牙，電子羅盤，磁力計；

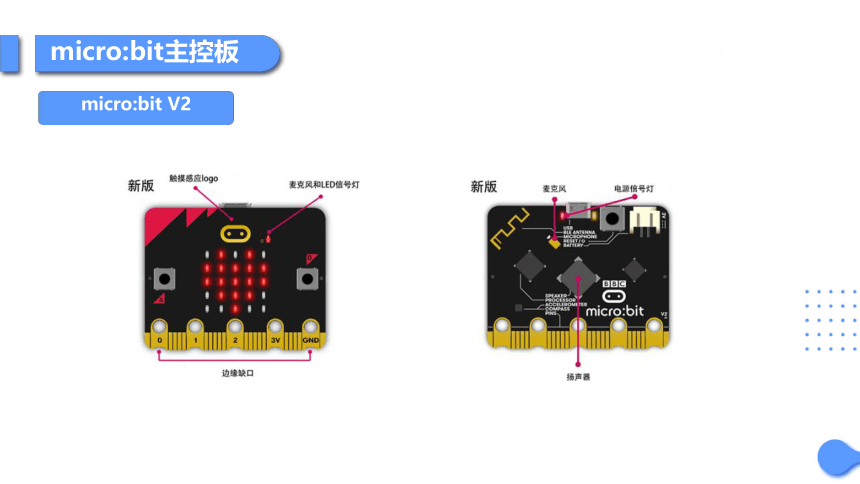

micro:bit主控板
micro:bit V2

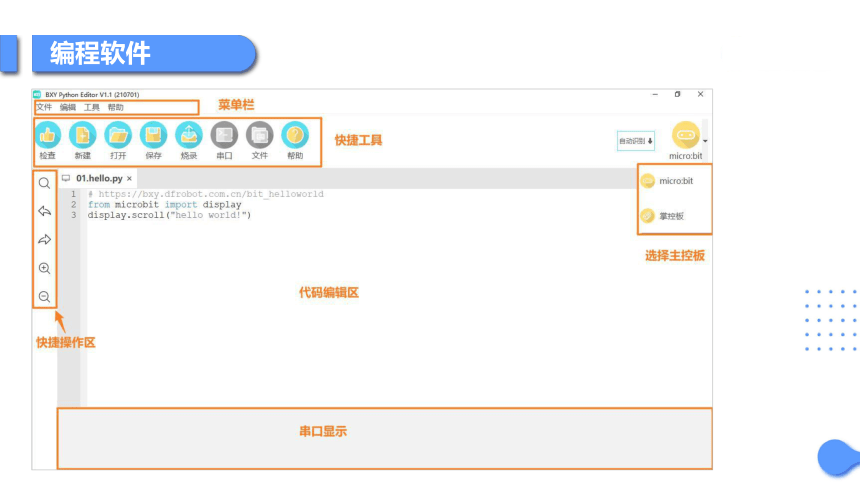

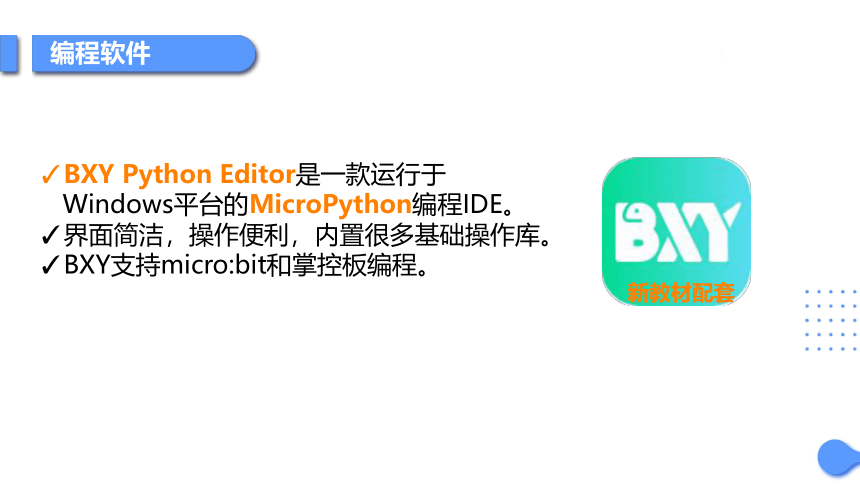

編程軟件
BXY Python Editor是一款運行于
Windows平臺的MicroPython編程IDE。
界面簡潔，操作便利，內置很多基礎操作庫。
BXY支持micro:bit和掌控板編程。
新教材配套
編程軟件
實踐1：點陣顯示
1.情景引入
生活中的顯示屏
實踐1：點陣顯示

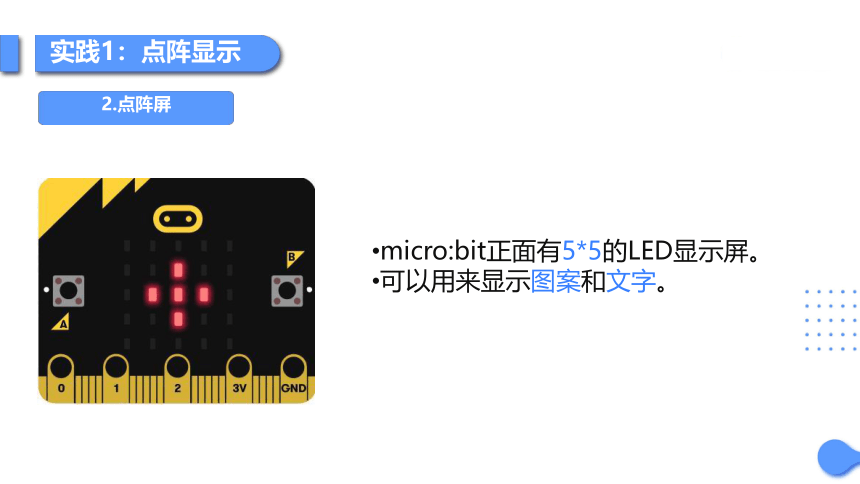

2.點陣屏
micro:bit正面有5*5的LED顯示屏。
可以用來顯示圖案和文字。
實踐1：點陣顯示
3.1顯示文字
顯示文字：hello world！

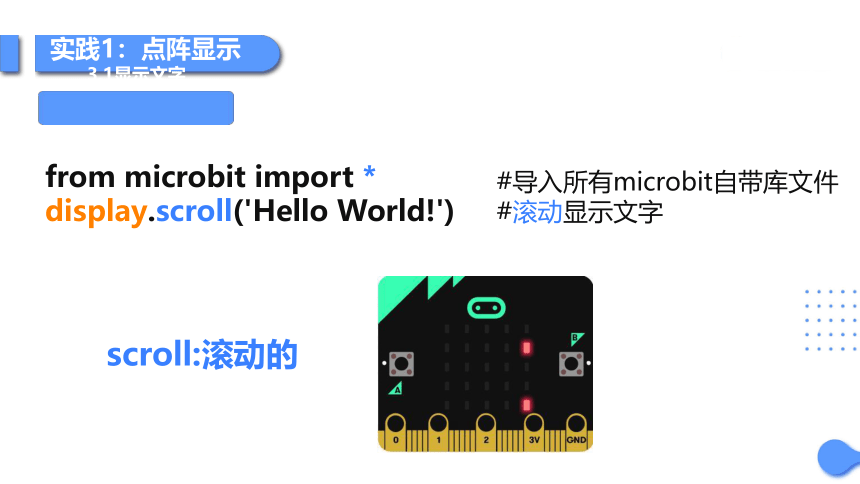

實踐1：點陣顯示
3.1顯示文字
from microbit import * display.scroll('Hello World!')
#導入所有microbit自帶庫文件
#滾動顯示文字
scroll:滾動的
實踐1：點陣顯示
3.1顯示文字

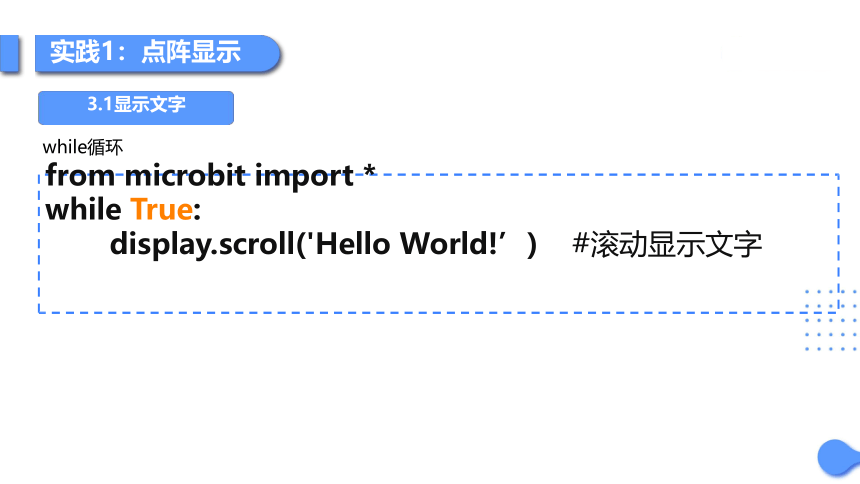

while循環
from microbit import *
while True:
display.scroll('Hello World!’) #滾動顯示文字

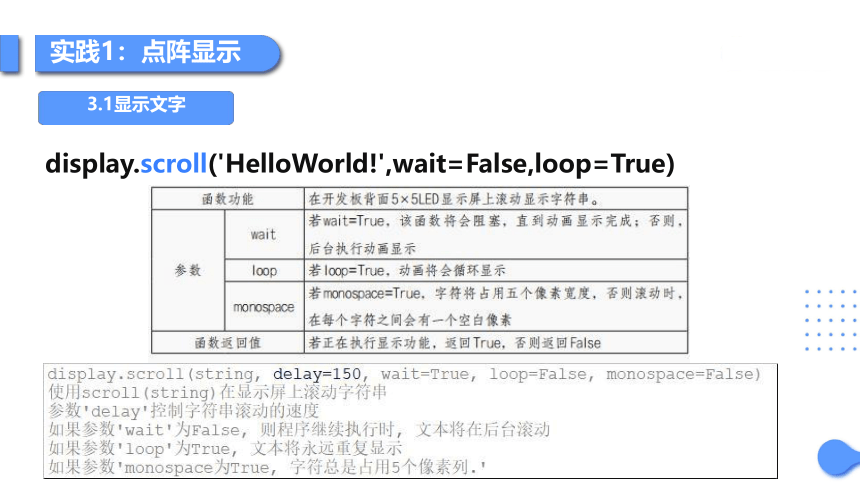

實踐1：點陣顯示
3.1顯示文字
display.scroll('HelloWorld!',wait=False,loop=True)
實踐1：點陣顯示

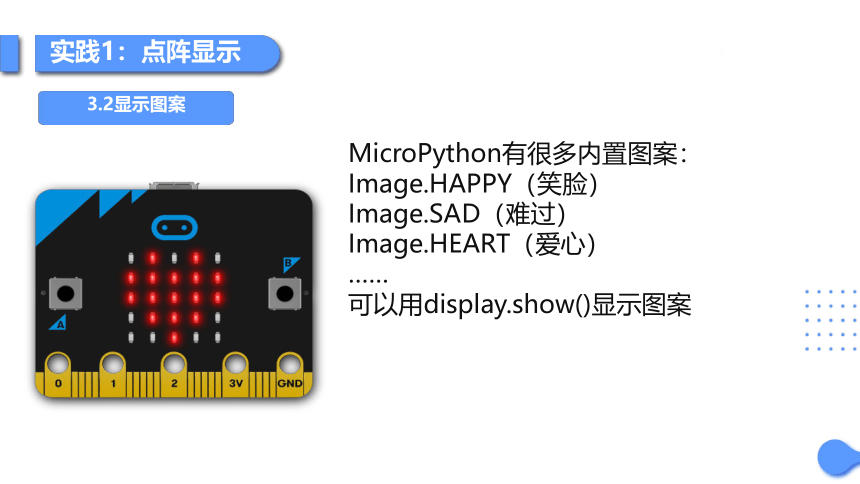

3.2顯示圖案
MicroPython有很多內置圖案：
Image.HAPPY（笑臉）
Image.SAD（難過）
Image.HEART（愛心）
……
可以用display.show()顯示圖案
實踐1：點陣顯示
3.2顯示圖案
from microbit import *
#導入所有microbit自帶庫文件
display.show(Image.HAPPY) #顯示笑臉圖案
實踐1：點陣顯示
4.拓展練習
動態顯示
實踐1：點陣顯示
4.拓展練習
動態顯示
from microbit import *
while True:
display.scroll(Image.HAPPY)
sleep(1000) #延時1秒
display.clear() #清屏
sleep(1000)
display.clear():清屏
sleep：單位毫秒
實踐1：點陣顯示
5.小結
實踐2：溫度傳感器
1.情景引入
實踐2：溫度傳感器
2.溫度傳感器
micro:bit主芯片具有測溫功能
范圍：-25℃~75℃
精度：0.25℃ steps
誤差范圍：±4攝氏度
應用場景：主要用于檢測芯片溫度、粗測環境溫度。
實踐2：溫度傳感器
3.溫度檢測
from microbit import * display.scroll(temperature())
#使用temperature()內置函數獲取溫度
temperature():函數后（）用來傳參數，不能省略
micro:bit主芯片具有測溫功能
實踐2：溫度傳感器
4.調試修改
連續檢測，觀察溫度變化
from microbit import *
while True:
display.scroll(temperature()) sleep(50)
實踐2：溫度傳感器
5.拓展練習：溫控提醒
使用板載溫度傳感器，實現：當溫度<30°，顯示笑臉；反之，顯示哭臉；
from microbit import *
if temperature()< 30:
display.show(Image.HAPPY) else：
display.show(Image.SAD)
實踐2：溫度傳感器
6.知識拓展
實踐3：按鍵控制
1.情景引入
生活中的智能控制
實踐3：按鍵控制
2.板載按鍵
button_a：A按鈕
button_b：B按鈕
is_pressed()
#如果指定的按鈕被按下返回True， 否則返回False
實踐3：按鍵控制
3.按鍵開關
from microbit import * while True:
if button_a.is_pressed():
#判斷A按鈕是否被按下，按下則顯示笑臉
display.show(Image.HAPPY)
elif button_b.is_pressed():
break
else:
#判斷B按鈕是否被按下，按下跳出循環，執行clear
#跳出循環
#A,B鍵都沒有按下，顯示哭臉
display.show(Image.SAD)
display.clear()
實踐3：按鍵控制
2.拓展：計數器
實現計數器功能：設定一個初始數值， 按下 A鍵將數字減一，按下 B 鍵將數 字加一。
實踐3：按鍵控制
2.拓展：計數器
from microbit import *
#設置初始值
n = 0
while True:
if button_a.is_pressed():
n -= 1 #減法賦值運算
if button_b.is_pressed():
n += 1 #加法賦值運算
display.scroll(n)
2.拓展：感應心跳

實現功能：觸摸按鍵，觸發屏幕顯示 愛心。
實踐3：按鍵控制
2.拓展：金手指
金手指可以作為觸摸開關，一般 可以配合鱷魚夾使用，或者插接 到擴展板上控制其他擴展模塊。
is_touched(): 檢測是否被觸發
實踐3：按鍵控制
2.拓展：感應心跳
from microbit import * while True:
if pin0.is_touched():
#判斷是否被觸摸
display.show(Image.HEART)
else:
display.show(Image.SMILE)
當Pin0引腳與GND連接時， 顯示一顆愛心
實踐3：按鍵控制
pin0/pin1/pin2/pin_logo，其中pin_logo可不接GND
實踐4：串口控制
1.串口通信
串口：串行接口（serial port），也稱為串行通 信接口或COM接口。
串 口 通 信 UART(Universal Asynchronous Receiver Transmitter)：全稱是通用異步收發器。 一個字節的數據要分為8次，由低位到高位按順序 一位一位的進行傳送。
實踐4：串口控制
2.串口控制點陣顯示
實踐4：串口控制
2.串口控制點陣顯示
.strip():刪除字符串頭尾指定字符，“\n”代表換行；
實踐4：串口控制
2.串口控制點陣顯示
uart.init(baudrate=115200, bits=8, parity=None, stop=1)
#初始化串口，設置波特率，字節數，奇偶校驗，停止位
incoming = str(uart.readall(),"UTF-8")#讀取串口輸入數據
incoming.strip('\n')
#清除空格
實踐4：串口控制
2.串口控制點陣顯示
【uart.init( )函數說明】
實踐4：串口控制
3.調試修改
【串口調試】
結束符的選擇
實踐4：串口控制
3.調試修改
【Thonny】Thonny 編程通過串口控制主控板
import serial,time
#配置計算機串口參數
#配置相同波特率
#配置端口號
#啟用串口通信
ser =serial.Serial() ser.baudrate = 115200 ser.port ='COM4' ser.open()
while True:
name =input()
#輸入指令字符
ser.write(name.encode()) #將指令輸入串口
line =ser.readline()
print(line.strip().decode()) #返回結果顯示在Shell窗口
實踐4：串口控制
3.調試修改
實踐4：串口控制
4.小結
實踐5：獲取溫濕度
1.情景引入
實踐5：獲取溫濕度
2.DHT11溫濕度傳感器
正面
背面
供電電壓：3.3V~5V
接口類型：數字
溫度范圍：0至50℃
誤差±2℃
濕度范圍：20-90%RH
誤差±5%RH
IO兩用擴展板
IO擴展板引腳說明：
模擬輸入--P0,P1,P2
P2不能接輸出；
不使用P12；
主控板+IO擴展板：
3.硬件連接
DHT11溫濕度傳感器接 pin1
實踐5：獲取溫濕度
4.溫濕度檢測
from microbit import *
import dht11
while True:
temp,hum=dht11.read(pin1)
print("temp=%d C"%temp)
print("hum=",hum)
sleep(1000)
實踐5：獲取溫濕度
數字信號/模擬信號
有一個可以變化的范圍（0~1023）
Analog
只有開和關（1和0）
Digital
實踐5：獲取溫濕度
實踐5：獲取溫濕度
輸入輸出
數據采集
發聲
輸入
read_digital() read_analog()
輸出
write_digital() write_analog()
