信息系統的組成
計算機的主要硬件
1
鍵盤、鼠標、鼠標、觸摸屏、攝像頭、麥克、數碼相機、掃描儀、手繪板、游戲桿等
輸入
輸入設備
中央處理（CPU）
運算器
控制器
內存儲器
輸入
輸出
硬盤、U盤、閃存卡和光盤等
外存儲器
輸入輸出
輸出
顯示器、投影儀、虛擬現實眼鏡、打印機、繪圖儀、音頻輸出設備等
輸出設備
存儲器

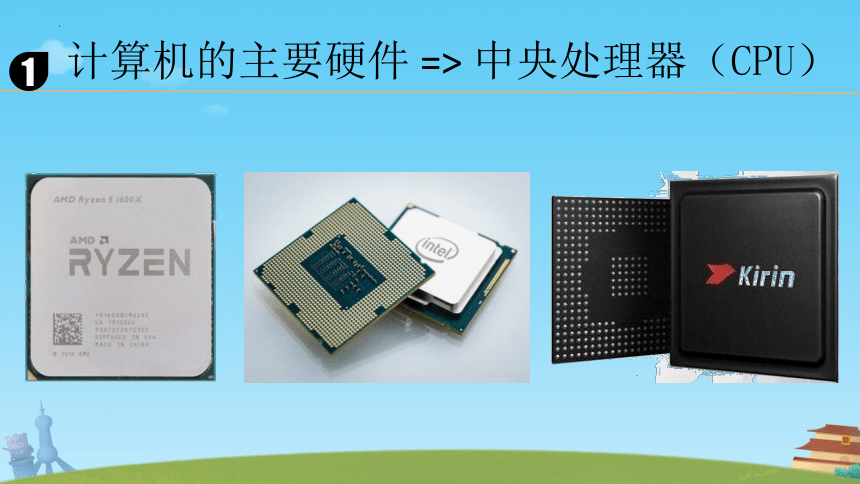

計算機的主要硬件 => 中央處理器（CPU）
1

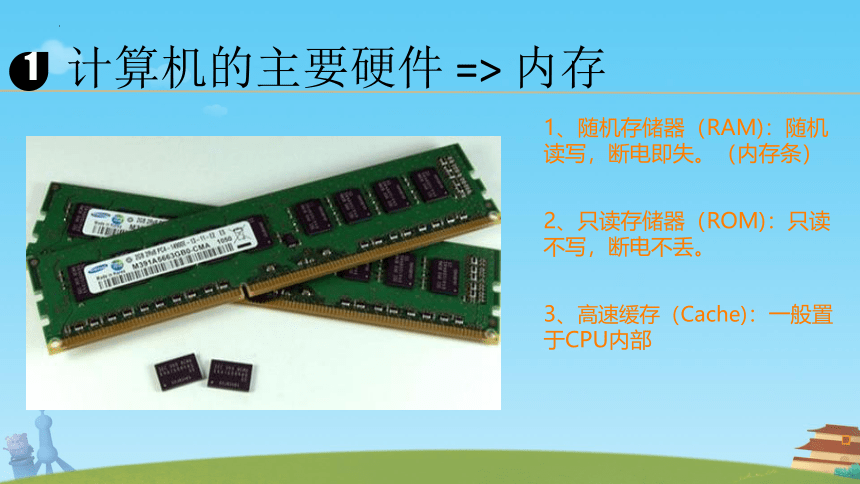

計算機的主要硬件 => 內存
1
2、只讀存儲器（ROM)：只讀不寫，斷電不丟。
1、隨機存儲器（RAM)：隨機讀寫，斷電即失。（內存條）
3、高速緩存（Cache)：一般置于CPU內部

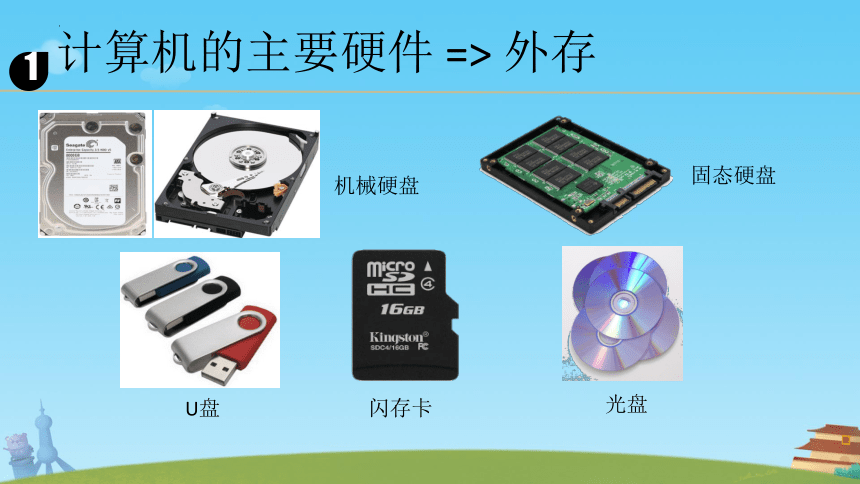

計算機的主要硬件 => 外存
1
機械硬盤
U盤
光盤
固態硬盤
閃存卡

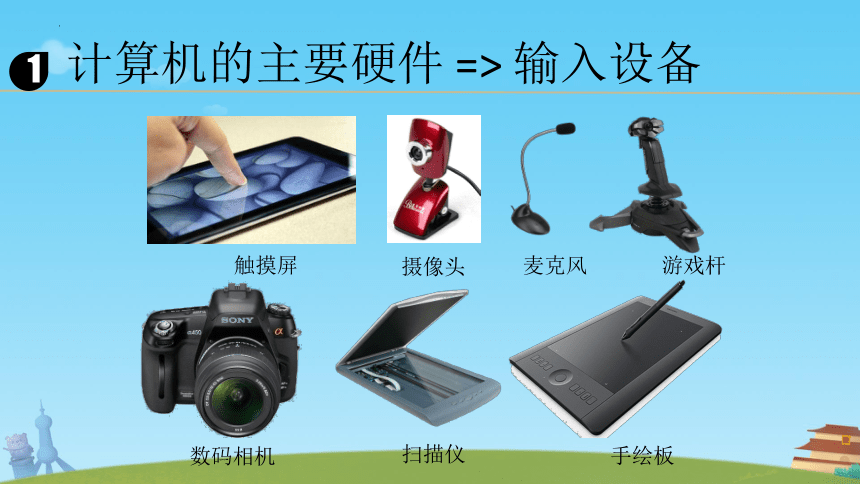

計算機的主要硬件 => 輸入設備
1
觸摸屏
攝像頭
麥克風
數碼相機
掃描儀
手繪板
游戲桿
計算機的主要硬件 => 輸出設備
1
顯示器、數字電視
投影儀
虛擬現實眼鏡
打印機
繪圖儀
音頻輸出設備
計算機中信息處理的基本流程
2
內存
CPU
外存儲器
輸入設備
輸出設備
1、輸入設備采集數據、指令、保存至內存
2、內存讀取預先存儲在外存的數據
3、CPU從內存讀取數據、指令并進行運算處理
4、CPU把運算結果送回內存
5、經過處理的數據保存到外存或通過輸出設備傳輸、輸出
【實踐體驗】觀察計算機等信息技術設備的硬件組成
3
A2
A1
A4
A3
A5
主機
顯示器
鍵盤
鼠標
音頻設備
【實踐體驗】觀察計算機等信息技術設備的硬件組成
3
B6
B5
B2
B1
B7
B3
B4
C1
C2
C6
C5
C3
C7
C4
CPU及風扇
內存條
顯卡
主板
硬盤
光驅
電源
CPU插槽
內存插槽
獨立顯卡插槽
擴展插槽
硬盤、光驅數據接口
控制電路芯片
供電插口
【實踐體驗】觀察計算機等信息技術設備的硬件組成
3
D2
D3
D4
D5
D7
D7
D6
D1
PS/2鼠鍵接口
VGA接口
DVI接口
HDMI接口
網線接口
音頻輸入輸出接口
USB接口
【實踐體驗】觀察計算機等信息技術設備的硬件組成
3
手機電路板
手機攝像頭
電池
閃存卡插槽
課后作業
1、計算機硬件系統由哪五個基本部分組成？
2、簡介信息處理的基本流程。
3、畫出臺式機外部設備示意圖并標注主要接口名稱。
