3.4 簡單機械（第三課時）
你在生活中看到過滑輪嗎？請舉幾個例子？
自動伸縮門滑輪
釣魚竿中滑輪
起重機中滑輪
旗桿頂端中滑輪

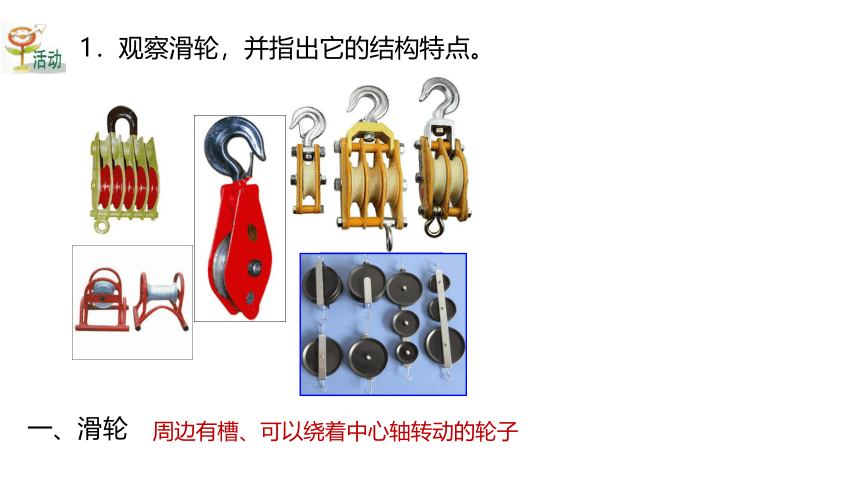

1．觀察滑輪，并指出它的結構特點。
周邊有槽、可以繞著中心軸轉動的輪子
一、滑輪
2．請用滑輪、細線、鐵架臺等設計兩種方案，要求利用滑輪把鉤碼提升起來，在圖中畫出實驗裝置示意圖。
F1
F2
以下兩種方法使用滑輪有什么不同之處？
方案1 方案2
方案1滑輪軸的位置不動。
方案2滑輪軸的位置移動。
二、滑輪的類型
滑 輪
滑輪軸的位置是否移動
定滑輪
動滑輪
研究定滑輪的工作特點
1．如圖甲所示，用彈簧測力計測出鉤碼的重G1。
2．如圖乙所示，通過定滑輪用彈簧測力計勻速向下拉動鉤碼，記錄彈簧測力計的讀數F1，并與鉤碼的重相比較。改變拉力的方向，如圖丙所示，觀察彈簧測力計的讀數是否發生變化？
1、特點：
a、使用定滑輪時不能省力，但可以改變力的方向。
三、定滑輪：
s拉＝ h物　
b、使用定滑輪時，拉繩子時繩子自由端移動的距離與物體移動的距離相等。
c、使用定滑輪時，改變拉繩子的方向，拉力大小不變。
轉軸固定不動的滑輪
F拉＝2N
G物 ＝2N
F拉＝G物
為什么定滑輪有這樣的特點呢？
F
G
F
F
0
.
l1
l2
支點在軸心O處。
動力臂l1等于阻力臂l2
2、定滑輪實質就是等臂杠桿。
3、定滑輪的優點：
可以改變施力的方向，給人們工作提供方便。
升旗、帆船的帆、幕布
研究動滑輪的工作特點
3．先用彈簧測力計測出鉤碼和滑輪的總重G2。如圖所示，通過動滑輪用彈簧測力計勻速向上拉動鉤碼，記錄彈簧測力計的讀數F2，并與鉤碼和滑輪的總重相比較。
G2
F2
s
h
a、使用動滑輪時能省一半力，但不能改變力的方向；
b、使用動滑輪時，拉繩子時，繩子自由端移動的距離是重物移動距離的兩倍。
c、使用動滑輪時，拉繩子一定要豎直向上，使動滑輪的兩股繩子盡量平行。
1
F = ——（G物+G動）
2
1、特點：（不計繩子重和摩擦?xí)r）
s = 2 h
四、動滑輪：
轉動軸與重物一起移動的滑輪。
F拉＝1.1N
G物 ＝2N
G動 ＝0.2N
為什么動滑輪有這樣的特點呢？
支點在邊緣O處。
動力臂l1為阻力臂l2的2倍。
2、動滑輪實質是動力臂是阻力臂2倍的杠桿。
3、動滑輪的優點：
可以省一半的力，但不能改變力的方向。
運貨時省力。
F
G
l1
l2
O
.
定滑輪不能省力，但可以改變力的方向。而動滑輪能省一半力，但不能改變力的方向。
如果想省力，又想改變力的方向，該怎么辦呢？
將動滑輪和定滑輪組合起來使用，構成滑輪組。
五、滑輪組
最簡單的滑輪組（一動一定組成）
兩股繩子承擔，拉力為總重的二分之一，繩子自由端移動距離是物體移動距離的2倍。
三股繩子承擔，拉力為總重的三分之一，繩子自由端移動距離是物體移動距離的3倍。
G總=2.4N
G總=2.4N
F=1.2N
F=0.8N
F1
F2
F3
F4
判斷：分別有幾股繩子承擔動滑輪和重物？
2股
3股
4股
5股
※滑輪組的省力情況由承擔動滑輪和重物的繩子股數決定。
※f＝0時，繩子的股數有幾股，所用力就是總重的幾分之一。
1
F = ——（G物+G動）
n
s = n h
例題：纏繞滑輪的繩子能承受的最大拉力為300 牛，用它連接成如圖所示的滑輪組，能否提升600 牛的重物？（已知動滑輪重20 牛，摩擦及繩的質量不計）
①判斷承重的繩子股數n；
③求出繩子承受的總重G總；
解：重物和動滑輪的總重 G＝ 600 牛＋ 20 牛＝ 620 牛。
因為總重是由 2 股繩子承擔，所以，所用的拉力為：
所以不能用來提升 600 牛的重物。
答：該滑輪組不能用來提升 600 牛的重物。
F=G/2 = 620N/2 = 310牛
> 300牛
解題思路：
④求出拉力F=G總/n
②明確s與h，s= n h；
杠桿、滑輪等簡單機械，有的省力、有的不省力，使用它們時，有的可以少移動距離，有的卻要多移動距離。在使用簡單機械時，你認為省力或費力、省距離或費距離，它們之間有什么關系？
省力的機械費距離，
費力的機械省距離。
G總
h
h
s
=4h
第4節 簡單機械（第3課時）
