4.3物質的導電性與電阻
請你設計實驗來檢驗物質的導電能力。請繪制電路圖。
導入
為什么不能用濕手去操作開關呢？
方案1：通過比較燈的亮暗來判斷，如燈亮，則對電流阻礙作用小，電阻小。
方案2：通過比較電流表的讀數大小，如電流大，則對電流的阻礙作用小，電阻小。
方案3：既可比較燈的亮暗，也可比較電流的大小。
展開

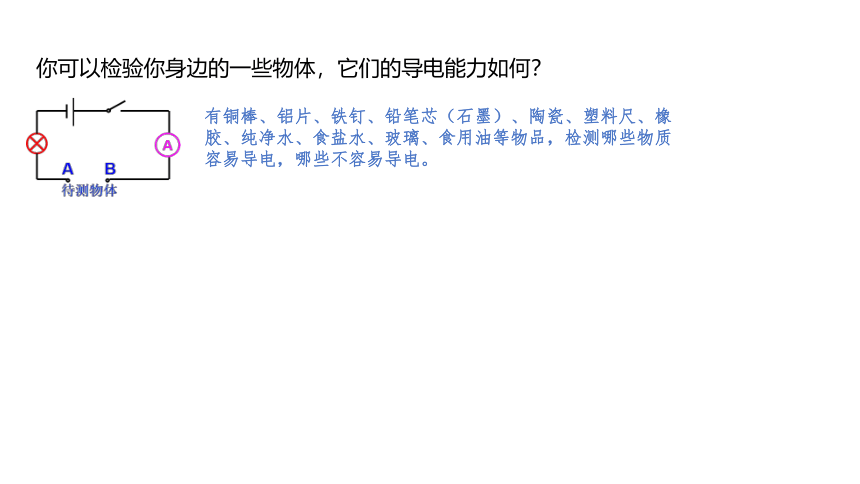

你可以檢驗你身邊的一些物體，它們的導電能力如何？
有銅棒、鋁片、鐵釘、鉛筆芯（石墨）、陶瓷、塑料尺、橡膠、純凈水、食鹽水、玻璃、食用油等物品，檢測哪些物質容易導電，哪些不容易導電。
容易導電的物質：
實驗結果：
不易導電的物質：
鐵釘
陶瓷、塑料尺、
橡膠、玻璃、
鉛筆芯、
食鹽水
食用油、
純凈水
銅棒、鋁片、
導體
絕緣體
你可以檢驗你身邊的一些物體，它們的導電能力如何？
有銅棒、鋁片、鐵釘、鉛筆芯（石墨）、陶瓷、塑料尺、橡膠、純凈水、食鹽水、玻璃、食用油等物品，檢測哪些物質容易導電，哪些不容易導電。
深入
食鹽水溶液能導電，純凈水不能導電，那自然界中的水能導電嗎？
純凈的水是不導電的，但由于自然界的水中溶有大量其他物質，因此生活中所用的水（自來水、井水、河水、海水）一般是能導電的。
玻璃在常溫下是絕緣體，那么在加熱到發紅時能否導電？
燒紅的玻璃能導電
在條件改變時，絕緣體可以變導體。
潮濕的空氣能導電
導體和絕緣體不是絕對的。
在條件改變時，導體導電能力下降。
生銹的電瓶兩極
主板各插槽及觸點鍍金
導電能力介于導體與絕緣體之間的一類物質，稱為半導體。常見的半導體材料是硅和鍺。

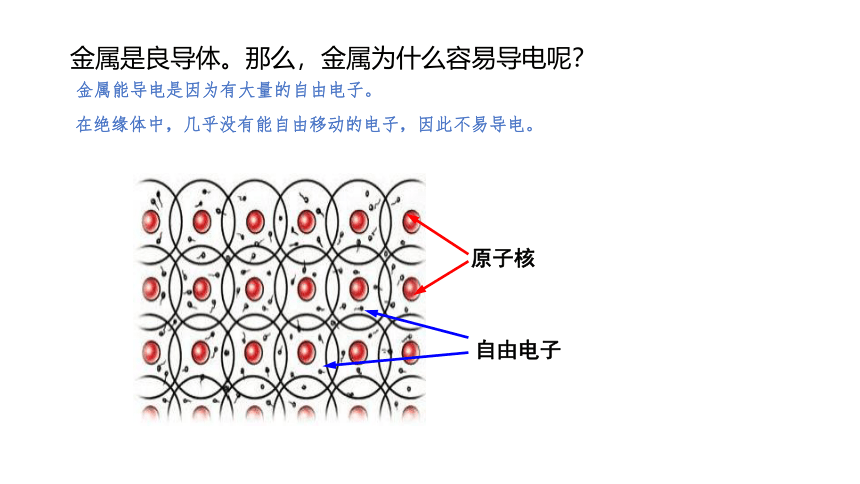

金屬是良導體。那么，金屬為什么容易導電呢？
金屬能導電是因為有大量的自由電子。
原子核
自由電子
在絕緣體中，幾乎沒有能自由移動的電子，因此不易導電。
用金屬導電的原理，你能否解釋玻璃燒紅后能導電的原因？
常溫下的玻璃中幾乎沒有能自由移動的電子，因此玻璃不易導電；當玻璃被加熱到高溫狀態后，內部就產生了足夠的自由電子，這樣燒紅的玻璃就可導電了。
燒紅的玻璃能導電
不同的物質具有不同的導電能力。那么如何比較物質導電能力的強弱呢？
為了描述物體導電能力的強弱，我們引入電阻的概念。
電阻，符號：“R”
1.概念：導體對電流的阻礙作用。
導體對電流的阻礙能力越強，其電阻值就越大。
2.單位：
歐姆（歐）（符號：“Ω”），千歐（KΩ）、兆歐（MΩ）
1兆歐 = 103千歐 = 106歐
3.單位換算：
4.導體的電阻較小，導電能力強。
絕緣體的電阻非常大 ，導電能力弱。
在家庭電路中，導線常用什么金屬材料的呢？
安裝電路時，所用選的導線規格都一樣嗎？
各種材料的導電能力并不相同，所以導體的導電能力與材料有關。那么除了材料因素會影響電阻大小之外，還有哪些因素會影響電阻大小呢？
銅線
鋁線
探究：影響導體電阻大小的因素
1.導體的粗細（橫截面積）可能會影響電阻大小。電流在粗的導線中流動相當于電荷走的路更寬，更暢通，阻礙作用更小。
2.導體的長度可能會影響電阻大小。電流在長度較長的導線中流動相當于電荷要經更長的路，受到的阻礙會更多一些。
建立猜想：
設計實驗電路圖：
實驗方法：控制變量法
驗證猜想1：探究導體電阻與粗細的關系
這個探究中，主要變量是 ，
要控制不變的因素是 。
導體材料、導體長度
驗證粗細應選擇哪兩根導體做實驗？
2和4
實驗現象：
導體 電流表示數 電阻大小
小
大
大
小
得出結論：
材料﹑長度相同的導體，導體越細，電阻越大。
2(0.5mm2)
4(1mm2)
導體的粗細
驗證猜想1：探究導體電阻與粗細的關系
這個探究中，主要變量是 ，
要控制不變的因素是 。
導體材料、導體長度
驗證粗細應選擇哪兩根導體做實驗？
2和4
實驗現象：
導體 電流表示數 電阻大小
小
大
大
小
得出結論：
材料﹑長度相同的導體，導體越細，電阻越大。
2(0.5mm2)
4(1mm2)
導體的粗細
驗證猜想2：探究導體電阻與長度的關系
這個探究中，主要變量是 ，
要控制不變的因素是 。
導體的長度
導體材料、導體橫截面積
驗證長度應選擇哪兩根導體做實驗？
2和3
實驗現象：
導體 電流表示數 電阻大小
2(1米)
3(0.5米)
小
大
大
小
得出結論：
材料﹑粗細相同的導體，長度越長，電阻越大。
驗證猜想2：探究導體電阻與長度的關系
這個探究中，主要變量是 ，
要控制不變的因素是 。
導體的長度
導體材料、導體橫截面積
驗證長度應選擇哪兩根導體做實驗？
2和3
實驗現象：
導體 電流表示數 電阻大小
2(1米)
3(0.5米)
小
大
大
小
得出結論：
材料﹑粗細相同的導體，長度越長，電阻越大。
用同樣的方法探究導體電阻與材料的關系
這個探究中，主要變量是 ，
要控制不變的因素是 。
導體的材料
導體長度、導體橫截面積
驗證材料應選擇哪兩根導體做實驗？
1和2
實驗現象：
導體 電流表示數 電阻大小
小
大
大
小
得出結論：
長度﹑粗細相同的導體，電阻與材料有關。
2(鎳鉻)
1(錳銅)
用同樣的方法探究導體電阻與材料的關系
這個探究中，主要變量是 ，
要控制不變的因素是 。
導體的材料
導體長度、導體橫截面積
驗證材料應選擇哪兩根導體做實驗？
1和2
實驗現象：
導體 電流表示數 電阻大小
小
大
大
小
得出結論：
長度﹑粗細相同的導體，電阻與材料有關。
2(鎳鉻)
1(錳銅)
導體的電阻大小與導體的長度、橫截面積（粗細）
和材料有關。用同種材料的導線，導線越長，電
阻越大；導線越細，電阻也越大。
探究：影響導體電阻大小的因素
由上述研究可知：
每一種物質的導電能力是不相同的。
導電能力的強弱是物質的一種特性。
玻璃的電阻會隨溫度的升高而減少。
燒紅的玻璃能導電
科學研究還表明，導體電阻與溫度有關。
說明玻璃的電阻與溫度有什么關系？
金屬導體的電阻會隨溫度的升高而增大。
超導現象
某些材料的溫度降低到一定程度時，電阻會突然消失，這就是超導現象。
超導體
拓展
一般來說，人體電阻的平均值是1000~2000歐。不同的人電阻是不同的，同一個人在不同情況下的電阻也是不同的。當氣溫高或人體出汗時，人體電阻較小；而在氣溫低、空氣干燥的冬季，皮膚很干燥時，人體電阻較大。
人體也是導體。
為什么不能用濕手去操作開關呢？
物質的導電性與電阻
收獲
謝謝大家！
