4.5電壓的測量
水位差
電位差
水 壓
電 壓
水 流
電 流
一、電壓的作用
U

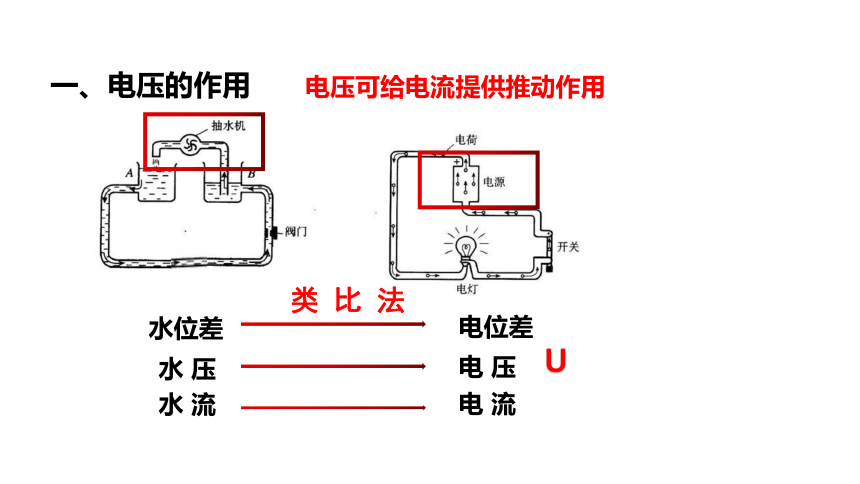

類 比 法
電壓可給電流提供推動作用

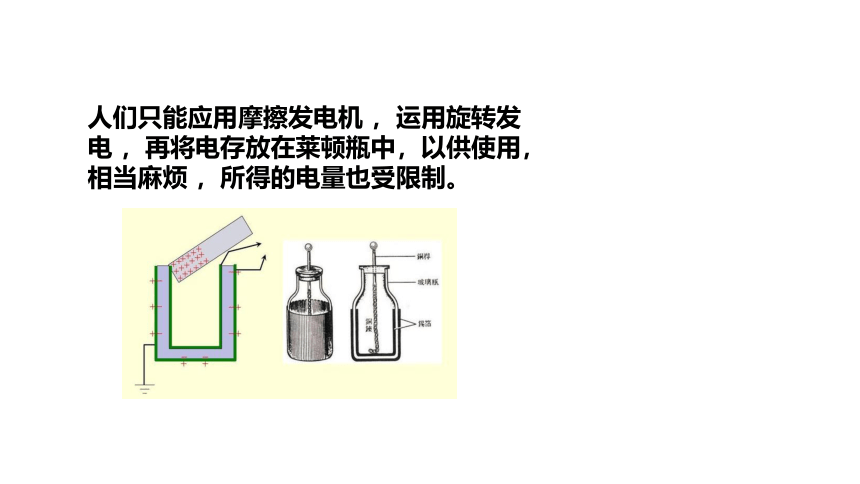

人們只能應用摩擦發電機 ，運用旋轉發電 ，再將電存放在萊頓瓶中，以供使用，相當麻煩 ，所得的電量也受限制。
世界上第一個人工電池 — 伏打電池
μ+單位
電壓（U）的單位＿＿＿；簡稱＿＿＿，符號＿＿。
伏特
伏
V
千伏（kV）
1毫伏（mV）
微伏（μV）
1千伏（kV）= ＿＿＿伏（V）
1伏（V）= ＿＿＿毫伏（mV）
1毫伏（mV）= ＿＿＿微伏（μV）
1000
1000
1000
k+單位
m+單位
單位
103
103
103
二、電壓的單位
伏（V）
0.001
一節普通干電池 1.5
一只蓄電池 2
汽車電源電壓 12
對人體的安全電壓 ≤36
家庭照明電路 220
工廠動力用電電壓 380
閃電時云層間的電壓 可達109

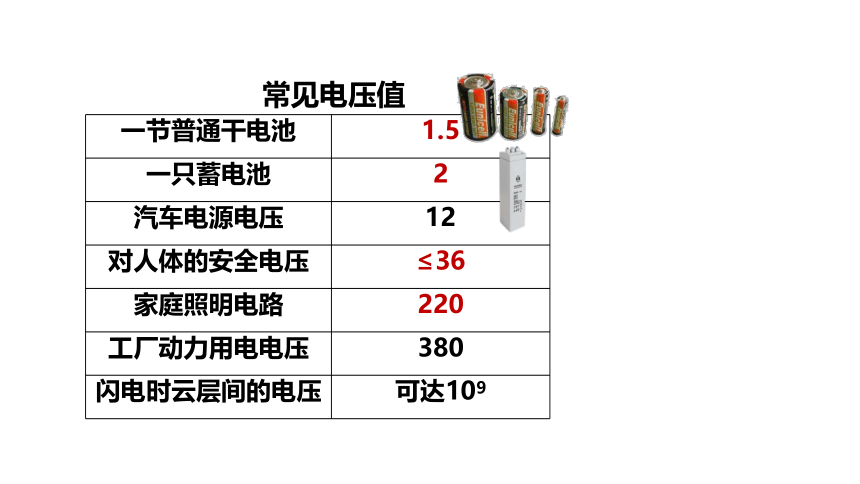

常見電壓值
V

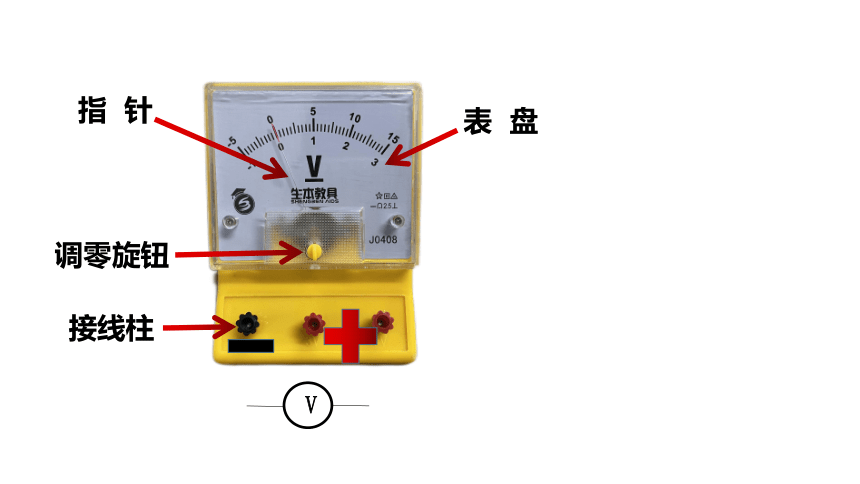

表 盤
接線柱
指 針
調零旋鈕
看指針
看量程
看分度值
0-15V
0-3V
0.5V
0.1V
5倍
三、電壓表的使用方法
串聯
并聯
×
√
電壓表的連接方式
U1=5V+2×0.5V=6.0V
電壓表的讀數
U2=1V+5×0.1V=1.50V
① 正確選擇電壓表的量程（試觸）；
② 電壓表必須與測量部分電路并聯；
③電流要從電壓表的“ + ”接線柱流入電壓表，從“ － ”接線柱流出電壓表。
電壓表的使用歸納總結
萬用表
電池的種類
干電池
蓄電池
鋰電池
自制電池
未來的電池……
未來的工具……
未來的你們……
