3.6 電 能（第三課時）
在你的生活中，是否有這樣的體驗？燈泡發光一段時間后，用手觸碰一下燈泡，有什么感覺？
現象：工作時產生熱量，溫度升高；
能量轉化：電能轉化為內能。

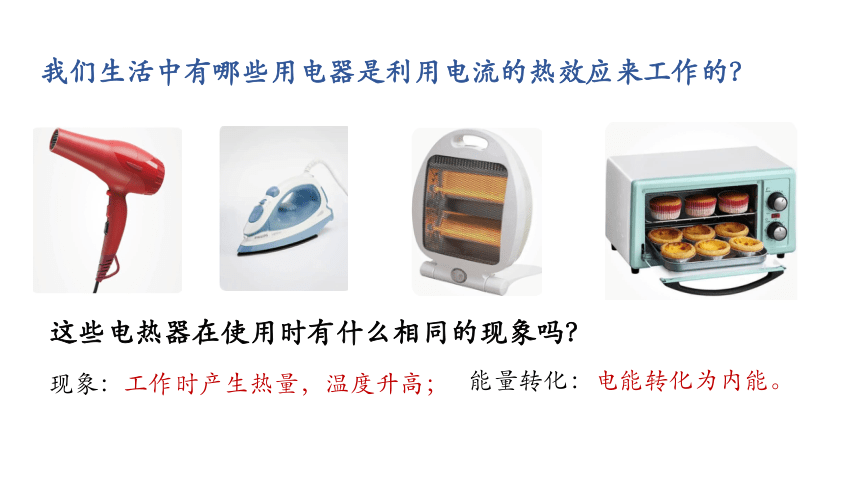

我們生活中有哪些用電器是利用電流的熱效應來工作的？
這些電熱器在使用時有什么相同的現象嗎？

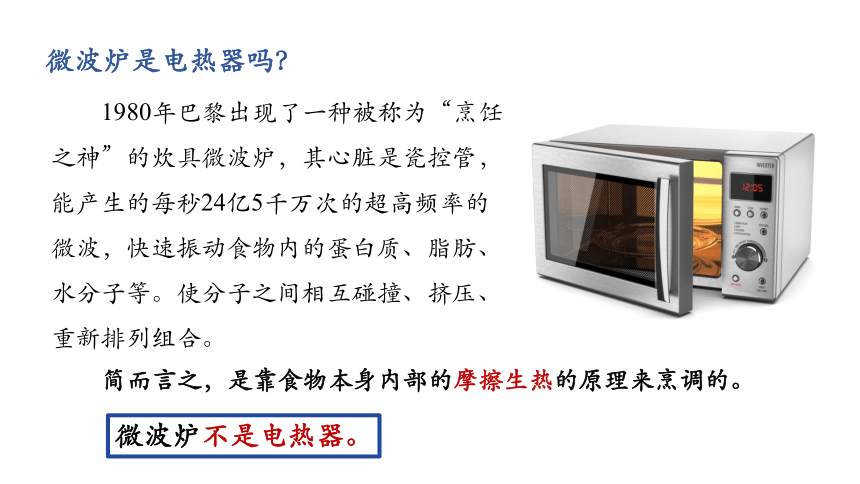

微波爐是電熱器嗎？
1980年巴黎出現了一種被稱為“烹飪之神”的炊具微波爐，其心臟是瓷控管，能產生的每秒24億5千萬次的超高頻率的微波，快速振動食物內的蛋白質、脂肪、水分子等。使分子之間相互碰撞、擠壓、重新排列組合。
簡而言之，是靠食物本身內部的摩擦生熱的原理來烹調的。
微波爐不是電熱器。
發熱體的材料都是用電阻率大、熔點高的材料制成的。
都有發熱體，將電能轉化為內能。
結構特點
電熱器
最外面有絕緣體起到安全保護作用。

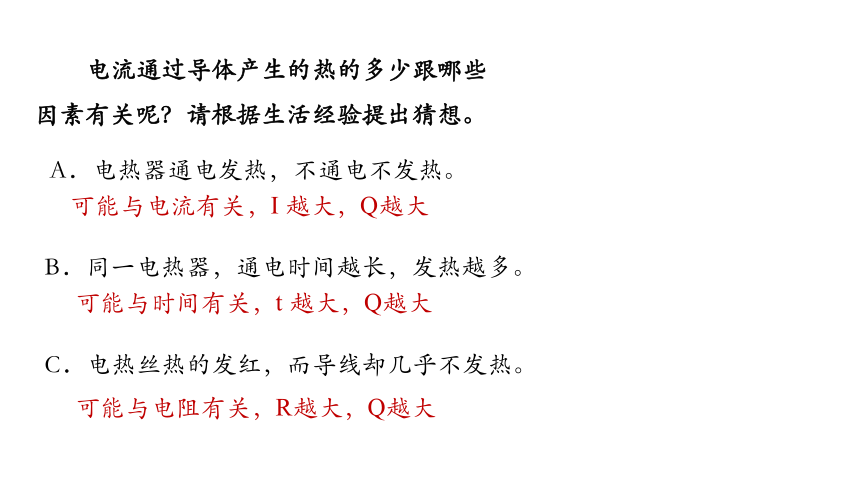

電流通過導體產生的熱的多少跟哪些因素有關呢？請根據生活經驗提出猜想。
B．同一電熱器，通電時間越長，發熱越多。
C．電熱絲熱的發紅，而導線卻幾乎不發熱。
A．電熱器通電發熱，不通電不發熱。
可能與電流有關，I 越大，Q越大
可能與時間有關，t 越大，Q越大
可能與電阻有關，R越大，Q越大

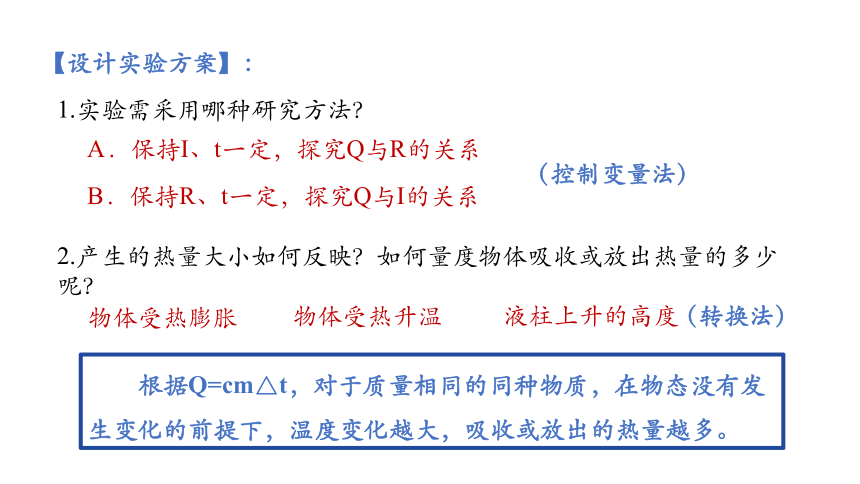

【設計實驗方案】：
2.產生的熱量大小如何反映？如何量度物體吸收或放出熱量的多少呢？
A．保持I、t一定，探究Q與R的關系
B．保持R、t一定，探究Q與I的關系
1.實驗需采用哪種研究方法？
物體受熱升溫
物體受熱膨脹
（控制變量法）
（轉換法）
液柱上升的高度
根據Q=cm△t，對于質量相同的同種物質，在物態沒有發生變化的前提下，溫度變化越大，吸收或放出的熱量越多。
課本實驗方案交流：
2 只燒瓶?jī)?nèi)裝有煤油
瓶塞上各插1 根玻璃管
瓶?jī)?nèi)各裝1 根阻值不同的電阻絲R甲和R乙
電源、電流表、開關、滑動變阻器、導線
實驗中兩個燒瓶中哪些量是相同的？
變量是什么？
為什么燒瓶?jī)?nèi)用煤油而不是用水？
保持 I與t 一定，探究Q與R的關系。
保持 R與t 一定，探究Q與I的關系
保持 I與t 一定，探究Q與R的關系。
保持 R與t 一定，探究Q與I的關系。
科學家焦耳在1840年，經過大量的定量實驗得出規律：
電流通過導體產生的熱量跟電流的二次方成正比，跟導體的電阻成正比，跟通電時間成正比。
這個規律最先是由英國科學家焦耳發現的。
焦耳
焦耳定律
【實驗結論】
電流產生的熱量跟I、R、t有關，I越大，R越大，t越大，Q越大。
數學表達式：Q = I2Rt
單位：I--安 R--歐 t--秒 Q--焦
例1.已知通過電阻為50歐姆的電熨斗的電流為2安培，則電熨斗在1分鐘內產生的熱量是多少焦耳？
解：Q=I2Rt
=（2A）2×50Ω×60s
=1.2×104J
答：電熨斗產生的熱量是1.2×104J
電吹風機和電熨斗通電時都會發熱，哪種用電器可以認為是將電能全部轉化成了內能？
W=Q電熱+W機（W＞Q）
W=Q
如果電能全部轉化為內能時，電流產生的熱量，還可以怎么計算？
Q=W=Pt
電吹風機
電熨斗
Q = I2Rt
Q = UIt
Q = U2 t/R
例2.電熱飲水機有加熱和保溫兩種工作狀態（由機內溫控開關S0自動控制），從說明書上收集到如下數據及如圖所示的電路原理圖。
熱水箱容量 2L
額定電壓 220V
加熱時的功率 400W
保溫時的功率 40W
（1）請分析說明溫控開關S0斷開時，飲水機處于哪種工作狀態？
（2）求電阻R2的阻值；
（3）求電熱飲水機在加熱狀態下產生的熱量。
例2.電熱飲水機有加熱和保溫兩種工作狀態（由機內溫控開關S0自動控制），從說明書上收集到如下數據及如圖所示的電路原理圖。
熱水箱容量 2L
額定電壓 220V
加熱時的功率 400W
保溫時的功率 40W
（1）請分析說明溫控開關S0斷開時，飲水機處于哪種工作狀態？
當S 0 斷開時，只有R 2 連入電路；當S 0 閉合時，R 1 、R 2 均被連入電路，且為并聯，兩種情況相比，當S 0 斷開時，飲水機的工作電流較小，根據P=UI可知，此時飲水機消耗的電功率也較小，故當S 0 斷開時飲水機處于保溫狀態。
例2.電熱飲水機有加熱和保溫兩種工作狀態（由機內溫控開關S0自動控制），從說明書上收集到如下數據及如圖所示的電路原理圖。
熱水箱容量 2L
額定電壓 220V
加熱時的功率 400W
保溫時的功率 40W
（2）求電阻R2的阻值；
當S 0 斷開時，只有R2工作，飲水機處于保溫狀態。
R2=U2/P2=(220V)2/40W=1210Ω
例2.電熱飲水機有加熱和保溫兩種工作狀態（由機內溫控開關S0自動控制），從說明書上收集到如下數據及如圖所示的電路原理圖。
熱水箱容量 2L
額定電壓 220V
加熱時的功率 400W
保溫時的功率 40W
（3）求電熱飲水機在加熱狀態下工作5min產生的熱量。
因?yàn)殡娔苋哭D(zhuǎn)化為內能，
所以Q=W=Pt=400W×300s=120000J
【核心概念】
4.能的轉化與能量守恒
【學習內容與要求】
⑨通過實驗探究，知道影響電流熱效應的因素。
4.1 能的形式、轉移與轉化
電熱器是根據電流的熱效應制造的一種用電器，電熱器的主要結構是發熱體，制作發熱體的材料要求熔點高、電阻率大。本節課研究的主要內容是電熱器產熱的多少與電流、電阻和通電時間的關系，焦耳歷經多年通過大量的實驗總結出焦耳定律——Q＝I2 Rt。
