3.5物質的內能（第三課時）
歷史小劇場之“蒸汽機”
希羅的汽轉球
瓦特改良的蒸汽機
18世紀60年代，英國發起了第一次工業革命。

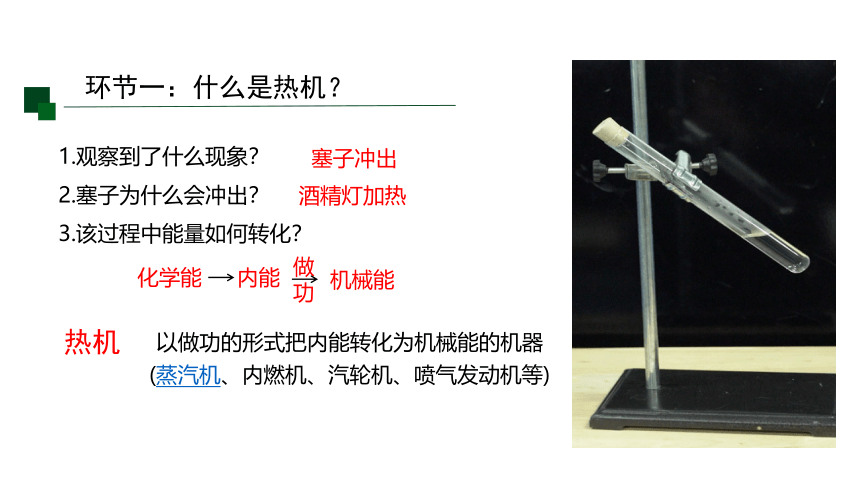

1.觀察到了什么現象？
2.塞子為什么會沖出？
3.該過程中能量如何轉化？
塞子沖出
酒精燈加熱
化學能
機械能
做功
內能
熱機
以做功的形式把內能轉化為機械能的機器
(蒸汽機、內燃機、汽輪機、噴氣發動機等)
環節一：什么是熱機？
第一輛蒸汽機車
鍋爐
氣缸
環節二：設計內燃機模型
模型1
如何將酒精加入這個密閉空間呢？
環節二：設計內燃機模型

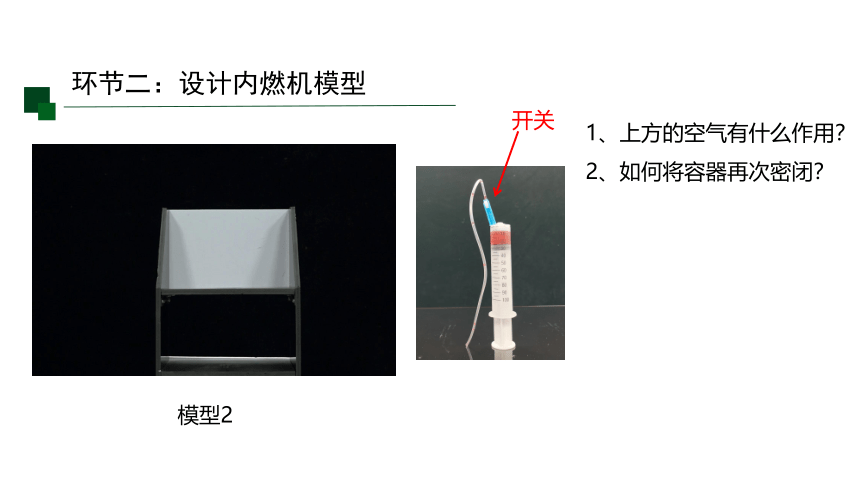

模型2
開關
1、上方的空氣有什么作用？
2、如何將容器再次密閉？
環節二：設計內燃機模型

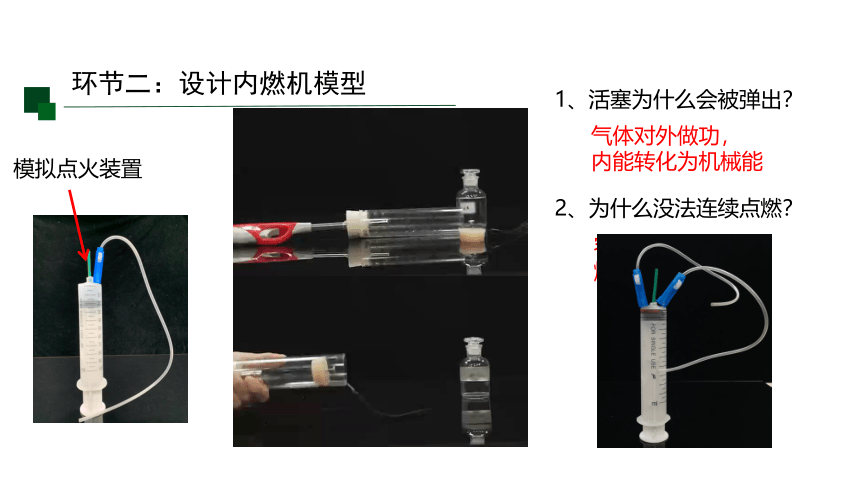

模擬點火裝置
1、活塞為什么會被彈出？
2、為什么沒法連續點燃？
氣體對外做功，
內能轉化為機械能
容器中都是廢氣，燃料無法燃燒
環節二：設計內燃機模型
①
②
③
④
⑤
⑥
⑦
活塞從汽缸的一端運動到另一端的過程，叫做一個沖程。
吸氣
壓縮
做功
排氣
環節三：汽油機的結構及工作原理
內燃機:
汽油機、柴油機
汽油機
環節三：汽油機的結構及工作原理
環節三：汽油機的結構及工作原理
各沖程中，活塞如何運動？氣門的開閉情況如何？
環節三：汽油機的結構及工作原理
汽油機在動力輸出時,如何將上下運動變成轉動？
⑥
⑦
環節四：內燃機的優與劣
提高熱機效率，減少能源消耗，是人類不懈的追求！
汽油機的效率為 20%~30%
柴油機的效率為30%~45%
燃氣輪機
噴氣發動機
什么是熱機
課堂總結
設計內燃機模型
汽油機的結構及工作原理
內燃機的優與劣
未來的展望
課后作業
請同學們完成作業單上的兩項作業：
1、思考：各沖程中，活塞如何運動？氣門的開閉情況如何？
2、基礎知識鞏固
