光現象復習（1）
——光的直線傳播和反射、折射

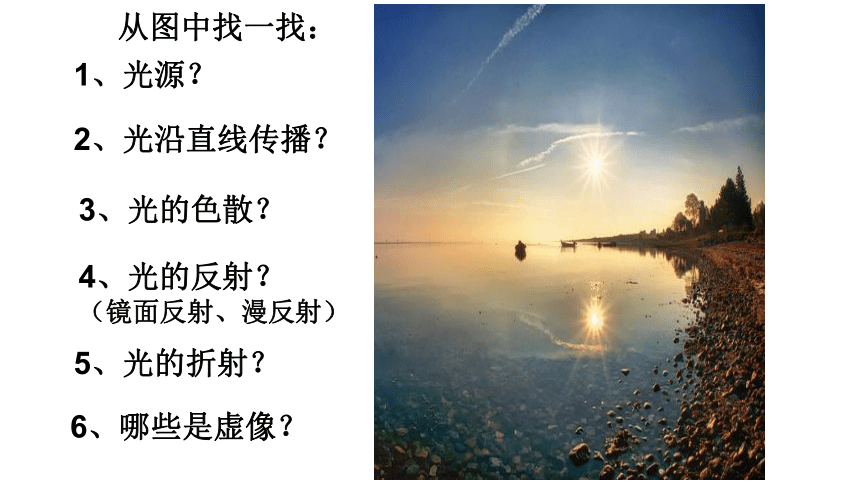

從圖中找一找：
3、光的色散？
5、光的折射？
2、光沿直線傳播？
6、哪些是虛像？
4、光的反射？
（鏡面反射、漫反射）
1、光源？
考點一　物體的顏色(七下教材P64)
1．白光：白光是多種單色光(紅、橙、黃、綠、藍、靛、紫)混合而成的復色光。
2．物體的顏色與被照光之間的關系：
①白色的物體反射所有照射在它表面的光；
②黑色物體吸收所有照射在它表面的光；
③透明物體的顏色是由透過的色光的顏色決定的；
不透明的物體只反射與其顏色相同的光，其他顏色的光均被吸收。
3．光的三原色：紅、綠、藍。

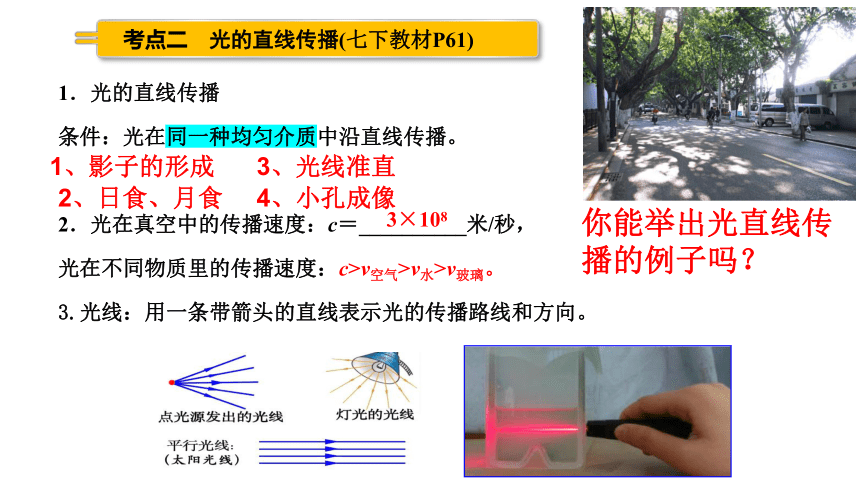

1．光的直線傳播
條件：光在同一種均勻介質中沿直線傳播。
2．光在真空中的傳播速度：c＝__________米/秒，
光在不同物質里的傳播速度：c>v空氣>v水>v玻璃。
3.光線：用一條帶箭頭的直線表示光的傳播路線和方向。
考點二　光的直線傳播(七下教材P61)
3×108
你能舉出光直線傳播的例子嗎？
1、影子的形成
2、日食、月食
4、小孔成像
3、光線準直
倒立的實像
U
V
小孔成像
成像特點：
① 倒立的實像（上下、左右都顛倒）
② 像的形狀與孔的形狀無關，與物體的形狀有關。
③ 像的大小與物距和像距有關，像距不變時，物距越近，像越大；物距不變，像距越近，像越小。

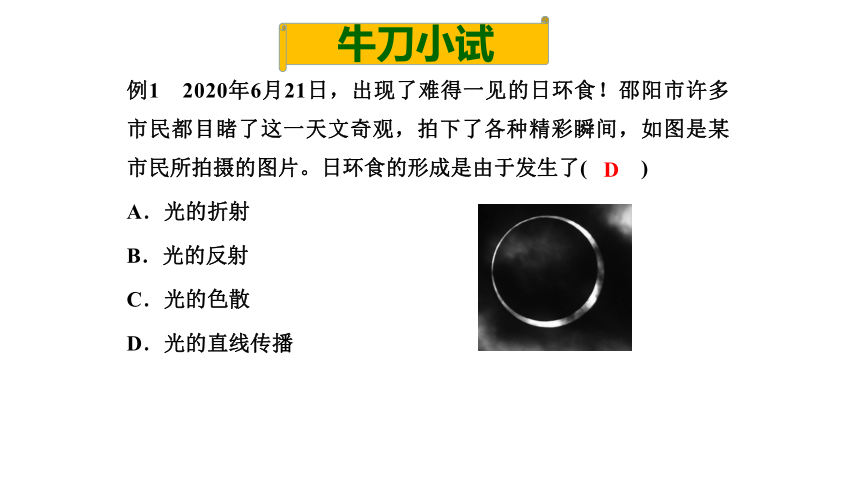

例1　2020年6月21日，出現了難得一見的日環食！邵陽市許多市民都目睹了這一天文奇觀，拍下了各種精彩瞬間，如圖是某市民所拍攝的圖片。日環食的形成是由于發生了( )
A．光的折射
B．光的反射
C．光的色散
D．光的直線傳播
D
牛刀小試

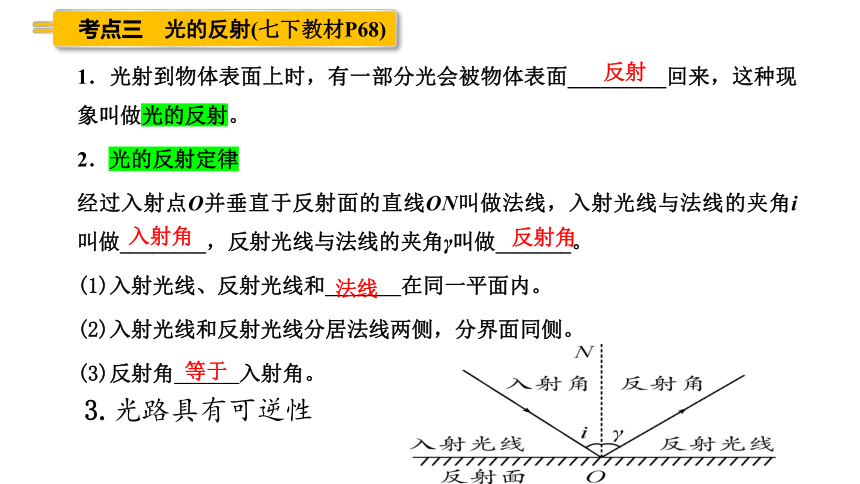

1．光射到物體表面上時，有一部分光會被物體表面_________回來，這種現象叫做光的反射。
2．光的反射定律
經過入射點O并垂直于反射面的直線ON叫做法線，入射光線與法線的夾角i叫做________，反射光線與法線的夾角γ叫做_______。
(1)入射光線、反射光線和_______在同一平面內。
(2)入射光線和反射光線分居法線兩側，分界面同側。
(3)反射角______入射角。
考點三　光的反射(七下教材P68)
反射
入射角
反射角
法線
等于
3.光路具有可逆性

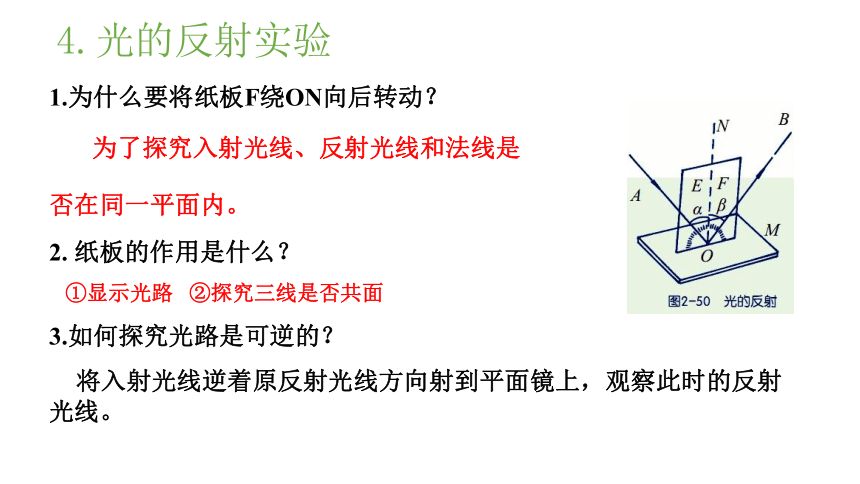

4.光的反射實驗
1.為什么要將紙板F繞ON向后轉動？
為了探究入射光線、反射光線和法線是
否在同一平面內。
2. 紙板的作用是什么？
①顯示光路 ②探究三線是否共面
3.如何探究光路是可逆的？
將入射光線逆著原反射光線方向射到平面鏡上，觀察此時的反射光線。

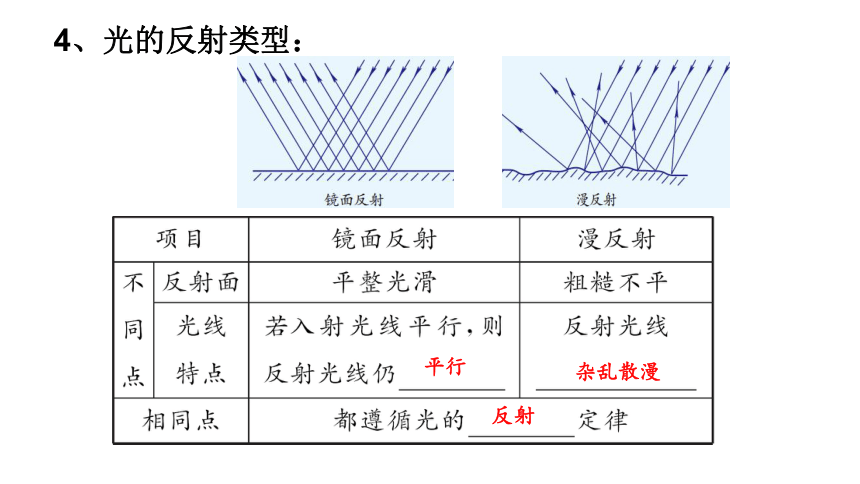

4、光的反射類型：
平行
雜亂散漫
反射
1．成像原理：由于光的________而成像。
2．平面鏡成像特點：
(1)像與物體大小________；
(2)像與物體到平面鏡的距離_______；
(3)像與物體相對平面鏡具有_________；
(4)像和物體的連線與鏡面_______；
(5)平面鏡所成的像是______像。
3．平面鏡的應用
平面鏡可以成像；平面鏡可以改變光的傳播路線，如可用平面鏡制成潛望鏡。
考點四　平面鏡成像(七下教材P69)
反射
相等
相等
對稱性
垂直
虛
等大、等距、垂直、正立、虛像
1、身高1.7米的人在平面鏡前1米處，他在鏡中所成的像的高度是_______米，他和他的像的距離是_____米。如果人向鏡前走0.5米，他的像的高度如何變_______
1.7
2
高度不變
S
S’
●既然平面鏡后面并沒有點燃的蠟燭，那為什么我們能看到平面鏡后有點燃的蠟燭呢？
（是反射光線反向延長線形成的）
1、不是由實際光線形成的像
虛像
2、不能在光屏中呈現
成像原理
4.平面鏡成像原理
A
B
1、畫出AB關于平面鏡的像
2、畫出入射光線經過B點，
反射光線經過A的光路圖
A
B
2、平面鏡成像規律實驗
1. 設計實驗和進行實驗：
a、在桌面上鋪一張白紙，將一塊玻璃板
垂直放置在紙上，在紙上記下玻璃板的位置。
b、選取兩支大小相同的蠟燭，把一支蠟燭點燃放在玻璃板的前面，看一看玻璃板后面有沒有蠟燭的像。
c、再拿另一支沒有點燃的蠟燭，豎立著在玻璃板后面移動，直到看上去它跟前面那支蠟燭的像完全重合為止。這個位置就是點燃的蠟燭所成像的位置。用筆在紙上記下這兩個位置。
d、移動點燃的蠟燭到另一個位置，重做上面的實驗。
為了便于比較像與物體的大小關系
e、用直線把每次實驗中的蠟燭和它的像的位置連起來，用刻度尺測量出它們到玻璃板的距離，并加以比較。
物體與像能完全重合
尋找確定像的位置
確定物與像的大小和位置關系
選薄玻璃板，為了避免前后兩個玻璃表面成的像不重合
如何選玻璃板？
2.鏡面
一、作用：
①成像 ②改變光路（潛望鏡）
二、分類
平面鏡
鏡子
凸面鏡：發散
凹面鏡：會聚
1．下列觀察對岸的樹木在水中倒影的光路圖，正確的是( )
B
2．我國建成全球規模最大熔鹽塔式光熱電站，如圖是利用大規模陣列拋物鏡面收集太陽能的工作原理圖。下列關于太陽光傳播的說法錯誤的是( )
A．在定日鏡面上發生反射
B．在定日鏡面上發生折射
C．經過定日鏡后沿直線傳播
D．經過定日鏡后傳播速度不變
B
3、如圖是驗證“平面鏡成像特點”的實驗裝置，其中A為玻璃板前點燃的蠟燭，B為玻璃板后未點燃的蠟燭。有關本實驗的說法錯誤的是( )
A．玻璃板應該與桌面垂直
B．實驗宜在較暗的環境中進行
C．眼睛應從B一側觀察成像情況
D．蠟燭燃燒較長時間后像物不再重合
C
1．光從一種透明介質斜射入另一種透明介質時，傳播方向會發生_______，這種現象叫做光的折射。
2．光的折射定律
經過入射點O并垂直于水面的直線ON叫做法線，入射光線與法線的夾角i叫做入射角。折射光線與法線的夾角γ叫做________。光從空氣斜射入水中，傳播方向發生了偏折。
考點五　光的折射規律(七下教材P72)
偏折
折射角
① 折射光線、人射光線、法線在同一平面內（三線共面）
② 折射光線、人射光線分別位于法線的兩側（法線居中）
③ 光從空氣斜射入水（或其他透明介質）時，折射角小于入射角；當光從水（或其他透明介質）斜射入空氣中時，折射角大于入射角。（空氣角大）
⑤ 當光線垂直射向水面時，傳播方向不變（折射角＝人射角＝0°）
④ 增大入射角時，折射角增大；減小入射角時，折射角減小（同增同減）
⑥ 光在折射時，光路也具有可逆性。
2.光的折射定律
光的折射
真實的魚
魚的虛像
空氣
水
畫出青蛙看到水中的魚的光路圖？
生活中的折射現象：池水變“淺”、筷子在水中“折斷”、叉魚時應叉到所看到魚位置的下方、海市蜃樓等。注意：看到的像均為虛像
以下成語包含光的什么現象？
猴子撈月
立竿見影
海市蜃樓
鏡花水月
杯弓蛇影
鑿壁借光
魚翔淺底
光沿直線傳播
光的反射
光的折射
