主板的選購
計算機維修與維護
教學目的：
了解主板的基本知識和結構
學會鑒別、選購主板的方法
掌握依據CPU合理選配主板的方法
教學重點（難點）：
鑒別、選購主板
教學用具：各架構主板各一
教學課時：2課時
計算機維修與維護
基礎知識：認識主板
　主板
　　
一、歷史回顧
早期的AT結構主板
基礎知識：認識主板
　主板

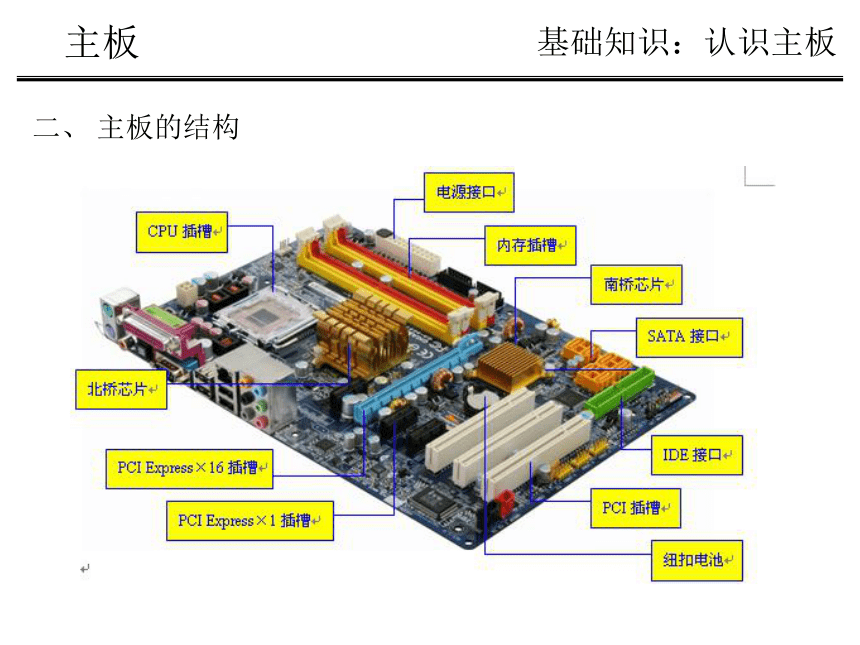

二、 主板的結構　
基礎知識：認識主板
　主板
主板接口面板示意圖
主板的結構
1. PCB 板
2．芯片部分
（1）BIOS芯片
（2）主板芯片組
基礎知識：認識主板
主板
主板的結構
（4）網絡芯片
（5）聲卡控制芯片
基礎知識：認識主板
　主板
主板的結構
3．插拔部分
（1）內存插槽
DDR內存插槽
DDR2內存插槽
基礎知識：認識主板
　主板

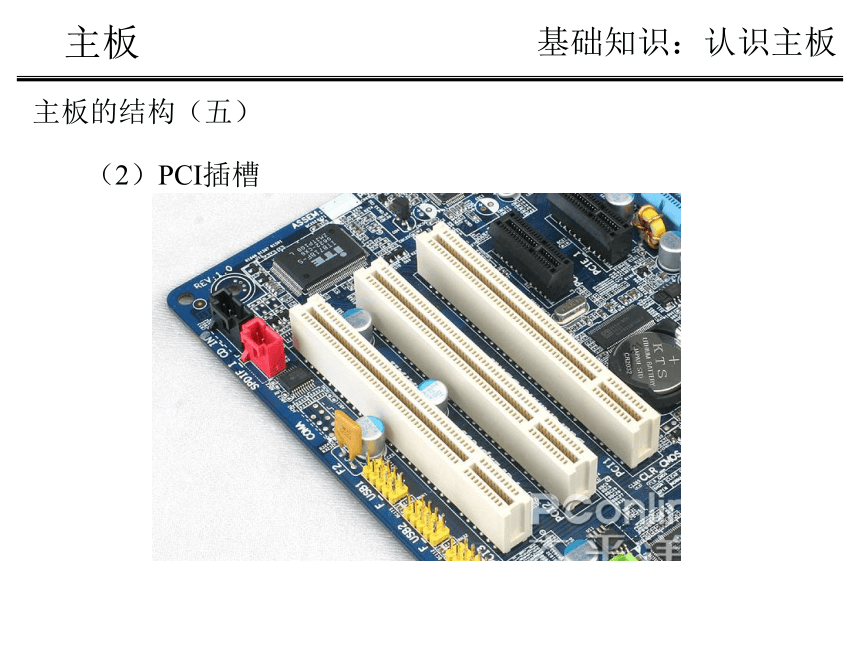

主板的結構（五）
（2）PCI插槽
基礎知識：認識主板
　主板
主板的結構
（3）專為顯示卡設計的AGP插槽和PCI Express插槽
基礎知識：認識主板
　主板
主板的結構
（4）CPU的插座
LGA 775
Socket 478
基礎知識：認識主板
　主板
主板的結構
3．接口部分
基礎知識：認識主板
　主板
主板的結構
（1）IDE驅動器/SATA接口／軟驅接口
①IDE驅動器接口
②SATA接口
③軟驅接口
（2）接口串行總線連接標準，
（3）電源接口
基礎知識：認識主板
　主板
主板的結構
（4）聲卡接口和S/PDIF OUT接口
（5）RJ45網絡連接端口
（6）風扇（FAN）接口：
（7）面板插針：
（8）跳線：
基礎知識：認識主板
　主板
主板的機箱接口
標注 含義
Reset 復位開關
PWR ATX電源開關
Power LED 電源指示燈
IDE LED 硬盤（讀寫）指示燈
Speaker 機箱喇叭
主板的結構
制定選購方案
　主板
三、主板選購的基本原則
　　
1．注意芯片組
　　芯片組是主板的靈魂，對系統性能的發揮至關重要。不同的芯片組，性能上有較大的差別。
2、考慮主板布局
　主板電子元器件布局設計是否合理對于用戶來說也是非常重要的。
3、擴展功能
　隨著配件不斷的升級，產品的擴展功能對于用戶也很重要.
4、調節功能
如果主板具有豐富的BIOS調節功能，可以盡量發揮硬件性能。一般的主板都具有CPU外頻、倍頻等調節功能。
制定選購方案
　主板
Intel CPU平臺主板選購方案
1．“酷睿2”高端應用平臺
2．Pentium D、Pentium 4、、celeron D中低端應用平臺
　
主板選購的基本原則
實戰：選購主板
　主板
四、主板質量鑒別方法
選購主板時，要看主板上的電子元器件布局是否合理，安裝顯示卡和內存時是否存在相互干擾，也就是主板的設計工藝是否合理。在這方面，要考慮以下幾點。
　1．CPU插槽的周圍是否有足夠空間，如果周圍的電容太密，就會影響CPU的拆裝、CPU的散熱。
　2．CPU風扇是否對主板主芯片的散熱有積極影響；CPU插槽旁邊也沒有密集的電容，對CPU和橋芯片散熱十分有利。
　3 ．主芯片組與CPU,內存和AGP部分的走線安排是否合適。一塊將CPU,內存和AGP設計在離北橋芯片組的越近的位置的主板，就越能提高了CPU與內存和AGP通過北橋芯片組進行數據交換的速度的。
實戰：選購主板
　主板
主板質量鑒別方法
　4 ．各種插槽的位置是否合理，特別注意到AGP和內存的位置，因為如果設置不合理可能會導致一方無法安裝。要注意電源、IDE、USB、軟磁盤等等的接口位置，要考慮到設備的插撥是否方便。
　5．檢查電容質量，電容是保證主板質量的關鍵，也是衡量主板做工的重點。電容在主板中的作用主要是用于保證電壓和電流的穩定起到儲能、濾波、延遲等等的作用，并要保證相關信號的穩定性，此外還有信號的時序性的完整。
　6．檢查插槽與接口，對于插槽，主要關注用料是不是名牌、高品質的廣為用戶認可的廠家的產品。主要檢查CPU插槽、顯示卡(AGP)、PCI、內存插槽以及IDE設備的接口等。對于接口，主要是觀察位置是否合適，是否會影響到IDE設備的連接；仔細地觀察接口是否有裂縫，針腳是否彎曲，針腳的金屬顏色是否光鮮等等。另外，還要注意一下主板的外設接口的數量多少等。
實戰：選購主板
　主板
五、主板穩定性和可靠性測試
　　由于穩定性和可靠性與不同廠商的設計水平、制作工藝、選用的元器件質量等有非常大的關系，因此很難精確測定。　常用的測試方法有三種：
　①負荷測試：是在主機板上盡可能多地加入外部設備，例如插滿內存，使用CPU可用的最高頻率等。在重負荷情況下（使用資源需求比較大的Windows NT），主機板功率消耗和發熱量均增大，那么主板如果有穩定性和可靠性方面的問題就比較容易暴露。
　②燒機測試：是讓主機板長時間、大運算量運行，看看系統是否能持續穩定運行，如：進行DVD的壓縮、讀寫。
　③物理環境下的測試：可以改變環境變量包括溫度、濕度、振動等考察主板在不同環境下的表現。
實戰：選購主板
　主板
六、 主板測試軟件簡介
　　由于主板的可以連接眾多設備，但沒有測試軟件能夠直接體現主板各方面的性能水平，因此對主板的性能測試成績就需要通過測試與之相連的子系統獲得，其中比較重要的子系統包括CPU子系統，內存子系統，磁盤子系統和圖形子系統等。
　CPU子系統的整數和浮點數性能通過SiSoft Sandra2003的Dhrystones和Whetstones，還有PCMark2002獲得；
　磁盤子系統和內存子系統可以通過ZD Winbench 99獲得；
　圖形子系統性能的測試包括D3D和OpenGL二方面的測試，用目前比較流行的大型3D游戲和專業測試軟件SPEC Viewperf可以獲得；
　主板的整體性能測試可以測通過ZD CC Winstone 2002和ZD Business Winstone 2001來獲得。
謝謝大家
