第三章 能量的轉化與守恒
第6節 電能
浙教版 科學（初中）
九年級上
1
課堂導入
觀察思考
電能是現代生活和生產中最常用的一種能量。
互動學習
2

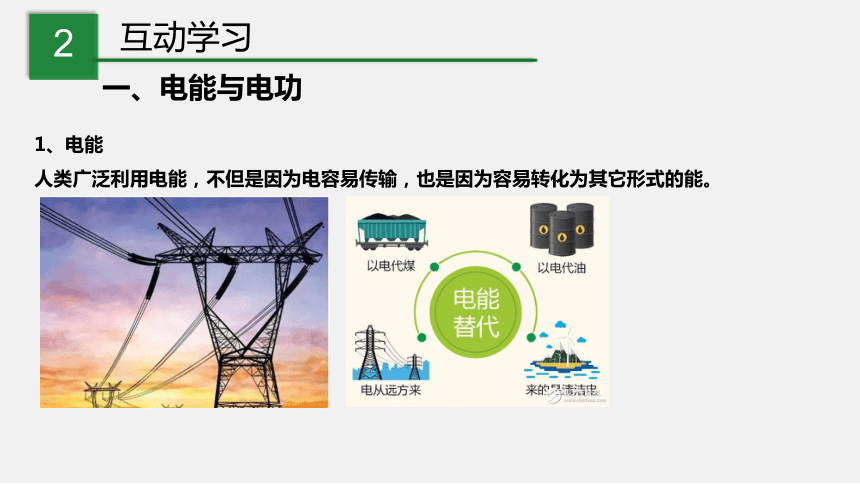

一、電能與電功
1、電能
人類廣泛利用電能，不但是因?yàn)殡娙菀讉鬏敚彩且驗槿菀邹D(zhuǎn)化為其它形式的能。
下列各圖示中，電能分別轉化為什么形式的能量？
電能→_________________________
電能→______________
光能、聲能、熱能
機械能
脫排油煙機
電視機

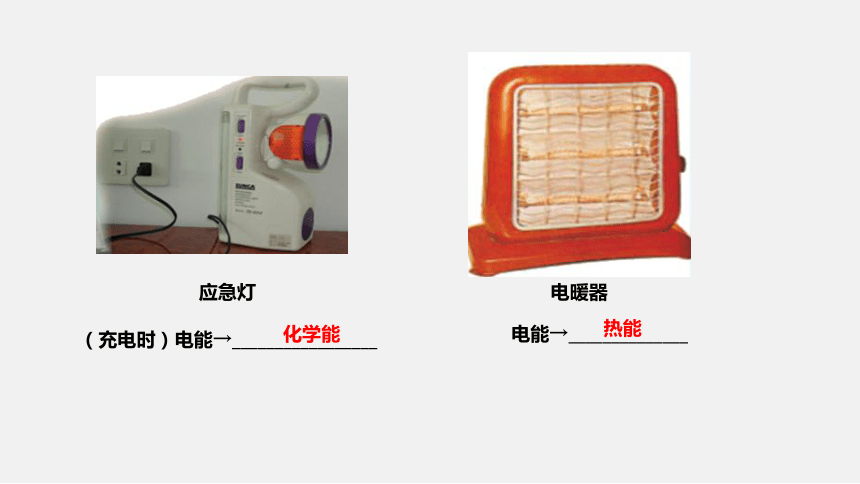

電能→______________
熱能
電暖器
應急燈
（充電時）電能→_________________
化學能
2、電功
（2）電流做功的實質
電流做功的實質就是電能轉化為其它形式的能的過程。
電能轉化為其他形式能量的多少可以用電功來度量。
（1）電功：電流做的功叫做電功，符號：W
電流通過電動機，把電能轉化為機械能，說明電流對電動機做了功。

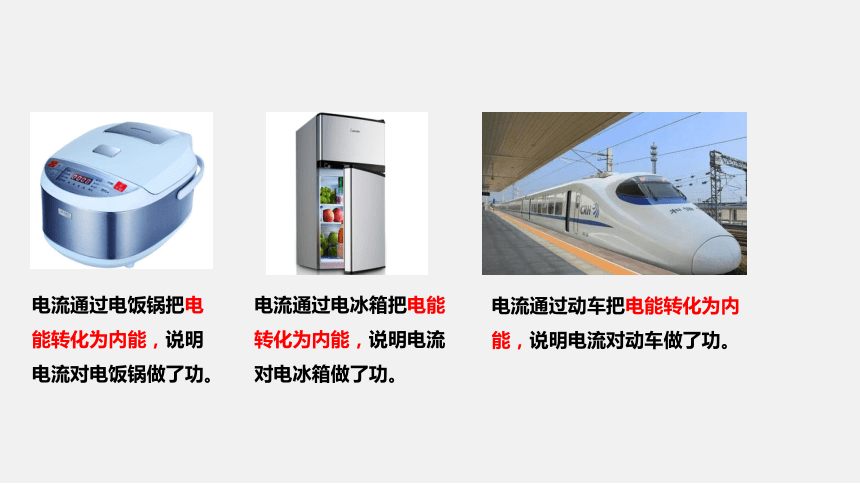

電流通過電飯鍋把電能轉化為內能，說明電流對電飯鍋?zhàn)隽斯Α?br/>電流通過電冰箱把電能轉化為內能，說明電流對電冰箱做了功。
電流通過動車把電能轉化為內能，說明電流對動車做了功。

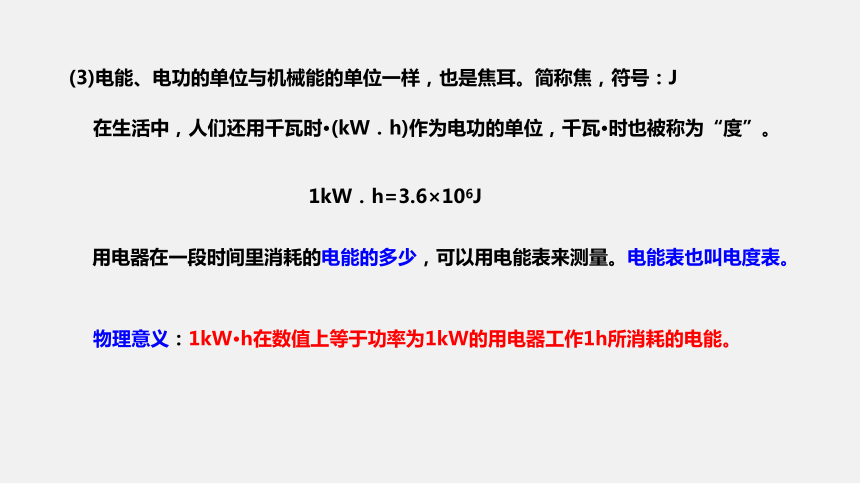

(3)電能、電功的單位與機械能的單位一樣，也是焦耳。簡稱焦，符號：J
在生活中，人們還用千瓦時·(kW．h)作為電功的單位，千瓦·時也被稱為“度”。
1kW．h=3.6×106J
物理意義：1kW h在數值上等于功率為1kW的用電器工作1h所消耗的電能。
用電器在一段時間里消耗的電能的多少，可以用電能表來測量。電能表也叫電度表。

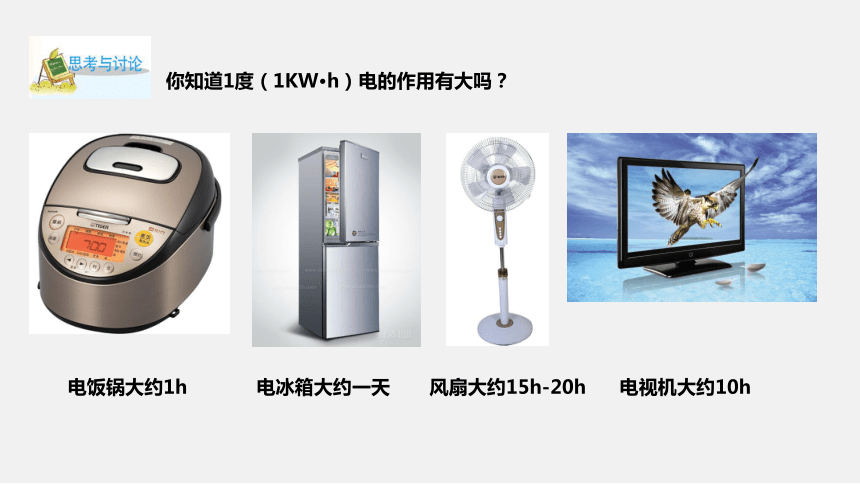

你知道1度（1KW·h）電的作用有大嗎？
電視機大約10h
電冰箱大約一天
風扇大約15h-20h
電飯鍋大約1h

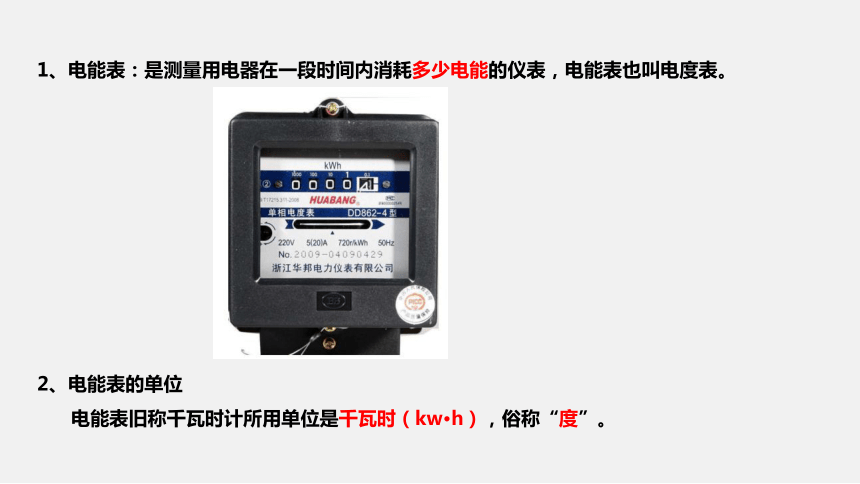

1、電能表：是測量用電器在一段時間內消耗多少電能的儀表，電能表也叫電度表。
2、電能表的單位
電能表舊稱千瓦時計所用單位是千瓦時（kw h），俗稱“度”。
3、電能表盤面的數字的含義
你知道電能表盤上220V；720r/kW.h；50Hz；kWh；5(20) A數字的含義嗎？
220V：該電能表應該接在220伏的電路上使用。
5(20) A:該電能表的額定電流為5安，在短時間內使用時電流可允許大一些，但不能超過20安。
720r/kW．h：接在該電能表上的用電器，每消耗1千瓦時的電能，電能表的轉盤轉過720轉。
kW-h:電能表上的數字以千瓦時為單位來顯示所消耗的電能。
50Hz：表示這個電能表在50赫茲的交流電路中使用
說明：電能表的數字顯示框最右邊的數字位是 0.1 kw h。

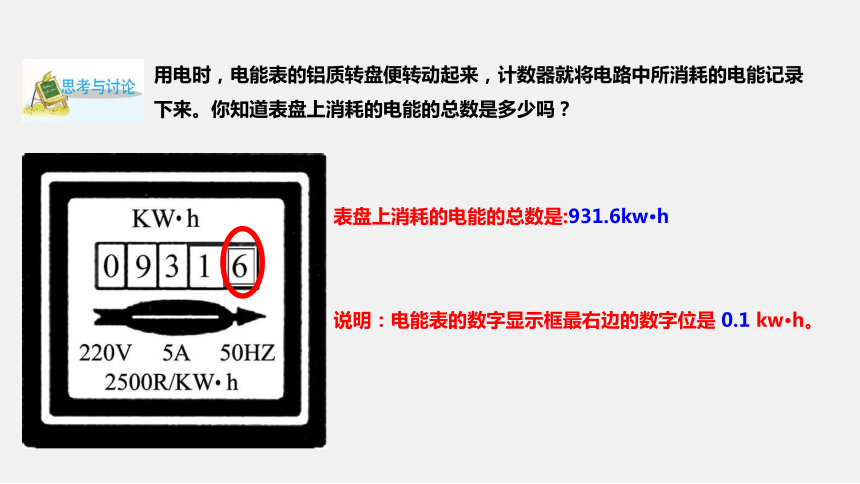

用電時，電能表的鋁質轉盤便轉動起來，計數器就將電路中所消耗的電能記錄下來。你知道表盤上消耗的電能的總數是多少嗎？
表盤上消耗的電能的總數是:931.6kw h
某家庭 8 月底、9 月底電能表上顯示的數字如圖所示，這個家庭在 9 月份用了多少電能？
分析：某段時間電能表上先后兩次讀數之差，就是這段時間電路消耗的電能。
895.9kW·h －731.6kW·h= 164.3 kW·h
各式各樣的電能表
其特點是可以根據不同時間段用戶的用電情況分別計算費用。供電部門利用專用設備讀取電能表上的信息，并計算出電費。
機械電能表
電子式電能表
靜止式電能表
電卡預付費電能表
電子式多費率電能表
3200imp/kwh的意思嗎？
互動學習
2
二、電器的電功率
觀察用電器的銘牌，你會發現銘牌上標有220V、11W等數字，這些數字表示什么意思？
220V 11W
這些數字表示:額定電壓是220V，額定功率是11W。
在相同的時間內，不同的用電器消耗的電能并不相同，也就是說，電流做功的快慢不同。
電流做功的快慢用電功率描述。
各種用電器銘牌上都標有電壓、電功率的大小，它是我們選用電器的一個重要參數
電功率越大,單位時間內消耗的電能就越快。
三、電器的電功率
1、電功率：電流在單位時間內做的功，叫做電功率。
2、電功率的定義公式
如果用字母P表示電功率，W表示電功，t表示時間，那么：
3、電功率的意義：表示電流做功的快慢。
P=
W
t
電流做功的快慢類似于運動的快慢，比較在單位時間內通過的路程
4、電功率的單位
為了紀念瓦特這位偉大的發明家，人們把常用的功率單位定為瓦特，簡稱瓦，符號是“W“。1瓦=1焦/秒
某電動機工作時的功率為６０千瓦表示什么意思？
常用單位：千瓦，符號是“kW“, 換算關系：1kW=1000W
1秒鐘電流做功60000焦。1秒鐘消耗電能60000焦。
5、額定電壓、額定功率
(1)額定電壓：用電器正常工作時電壓用U額表示
(2)額定功率：用電器正常工作時功率用P額表示
各種用電器銘牌上都標有電壓、電功率的大小，它是我們選用電器的一個重要參數。用電器銘牌上標有的電壓值叫做額定電壓，標有的電功率值叫做額定功率。
220V 11W
額定電壓是220V，額定功率是11W
一些電器設備的功率
電器 功率（瓦） 電器 功率（瓦） 電器 功率（瓦）
電子表 0.001 普通照明燈泡 15-100 電熨斗 100-1500
半導體收音機 0.06-0.4 家用電冰箱 100-200 電飯煲 300-1500
21時彩色電視機 90 臺式電腦 100-300 家用空調 950-2300
日光燈 3-40 吸塵器 800 家用電烤爐 450-1500
家用電器有限公司
額定電壓/頻率：220V~/50HZ
額定洗滌/脫水容量：5.5kg/5.5kg，
離心洗／波輪洗額定輸入功率：500W/390W
脫水額定輸入功率：210W
所謂輸入功率，是指電器消耗的總電功率。
額定電壓：220V
離心洗時額定總功率：500W；
波輪洗時額定總功率：390W
脫水時額定總功率：210W
不同工作狀態下所消耗的總功率是不同的。
讀圖：圖中是某型號全自動洗衣機的銘牌中部分內容，你能讀懂哪些內容？
讀圖：圖中是某型號全自動洗衣機的銘牌中部分內容，你能讀懂哪些內容？
額定電壓：220V
加熱功率：750W
電機功率：180W
不同工作狀態下所消耗的總功率是不同的。
取三只電功率不同的燈泡：220V 15W、220V 40W、220V 60W．分別接到同一盞臺燈中，通電后，觀察它們發光的亮度。
即：接在同一電路上的燈泡，消耗電功率越大，燈泡就越亮。
220V 60W的燈泡最亮；220V15W的燈泡最暗；
3
課堂小結
典例分析
考點一：電能與電功
4
【典型例題1】
小明家記錄5月初電能表示數為1432.7度，電能表的部分示數及6月初的示數如圖所示，下列說法正確的是(　　)A．電能表是測量用電器電功率的儀表B．此電能表適用于電流方向一秒鐘改變50次的交流電路C．小明家5月初至6月初消耗的電能是105kW hD．若電能表轉盤在10min內轉過250轉，則用電器的總功率為1kW
C
【遷移訓練1】
如圖所示，電子式電能表表盤上標有“3000 imp/kW·h”字樣(“3000 imp/kW·h”指接在這個電能表上的電器每消耗1千瓦時的電能，電能表上的指示燈閃爍3000次)，現將若干盞規格都為“220 V　20 W”的節能燈接在該電能表上一起正常工作15分鐘，電能表的指示燈閃爍了135次，這些節能燈消耗的電能為 焦，接入的節能燈共有 盞。
1.62x105
9
考點二：電器的電功率
【典型例題2】
下列估測值正確的是:( )A. 教室每盞日光燈的功率約為400W B. 家用電水壺工作時功率約為25W
C. 我國家庭電路電壓為220V D. 電視機正常工作時電流約為10A.
C
【遷移訓練2】
標有“6V 6W”、“6V 3W”字樣的L1、L2串聯后接在6V電源上，下列說法正確的是( 　 )A．L1的額定功率大于L2的額定功率B．L1的實際功率大于L2的實際功率C．通過L1的電流大于通過L2的電流D．通過L1的電流小于通過L2的電流
A
