(共20張PPT)
光現象復習(2)
——透鏡和視覺
凸透鏡 凹透鏡
外形特征 中間____、邊緣_____ 中間_____、邊緣_____
對光的作用 ________ ________
相關概念
類型




會聚
發散
考點一 透鏡和凸透鏡成像規律(七下教材P75)
1.凸透鏡和凹透鏡
凸透鏡
F
F
F
凹透鏡
凸透鏡起會聚的作用,
折射后的光線向主光軸“靠攏”
凹透鏡則使光線發散。折射后光線“遠離”主光軸。
光線通過凸透鏡或凹透鏡的光心,傳播方向不變

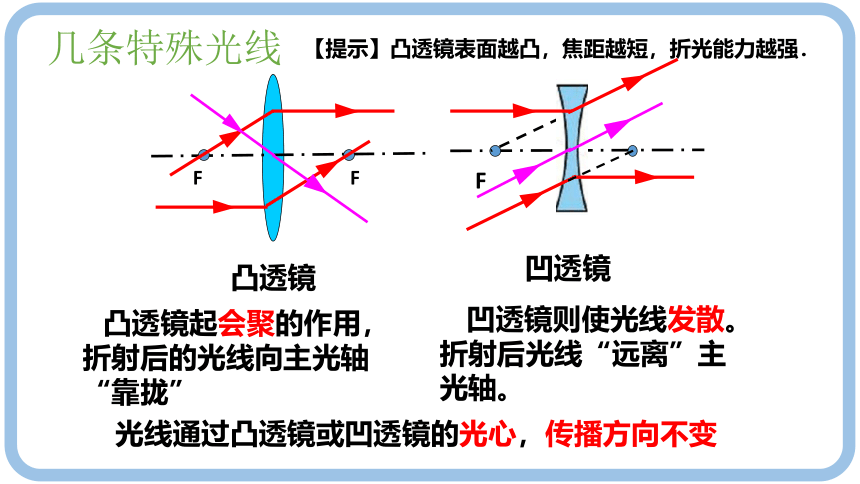

幾條特殊光線
【提示】凸透鏡表面越凸,焦距越短,折光能力越強.
如果給你一個透鏡,你能用哪些方法去判斷它是凸透鏡還是凹透鏡?
◆摸:直接用手摸透鏡,中間厚、邊緣薄的為凸透鏡;發現中間薄、邊緣厚的為凹透鏡。
◆看:將透鏡靠近書本,透過透鏡觀察字體大小,字體變大則為凸透鏡,若變小則為凹透鏡。
◆照:用手電筒對著透鏡照射,將光會聚則是凸透鏡,而將光發散的則是凹透鏡。
想一想
你能用哪些方法去測量凸透鏡的焦距?

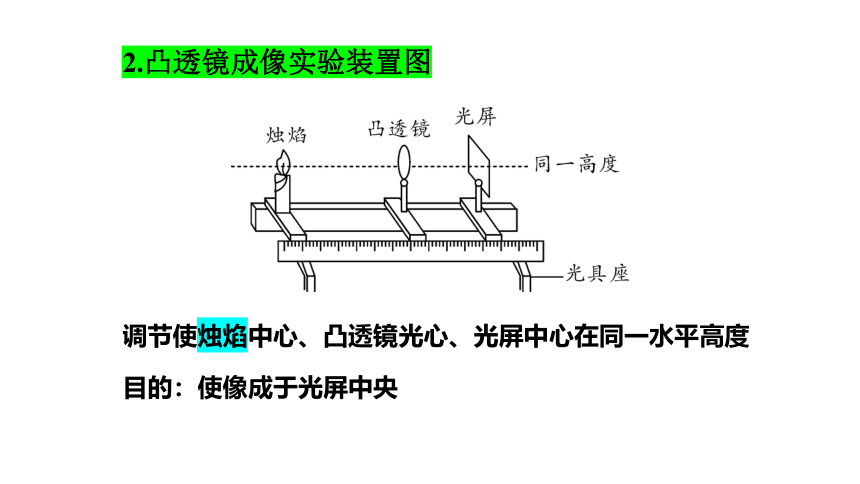

2.凸透鏡成像實驗裝置圖
調節使燭焰中心、凸透鏡光心、光屏中心在同一水平高度
目的:使像成于光屏中央
實驗:凸透鏡成像
成像原理:
光的折射
O
2f
2f
S
S′
F
F
u
v
物體到凸透鏡的距離叫做物距
像到凸透鏡的距離叫做像距
物距u
像距v

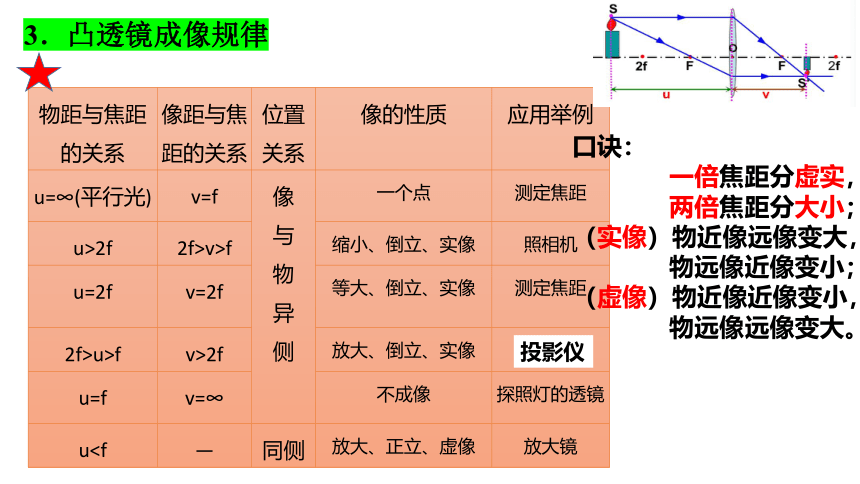

物距與焦距的關系 像距與焦距的關系 位置關系 像的性質 應用舉例
u=∞(平行光) v=f 像 與 物 異 側 一個點 測定焦距
u>2f 2f>v>f 縮小、倒立、實像 照相機
u=2f v=2f 等大、倒立、實像 測定焦距
2f>u>f v>2f 放大、倒立、實像 幻燈機
u=f v=∞ 不成像 探照燈的透鏡
u3.凸透鏡成像規律
口訣:
一倍焦距分虛實,
兩倍焦距分大?。?br/>(實像)物近像遠像變大,
物遠像近像變??;
(虛像)物近像近像變小,
物遠像遠像變大。
投影儀

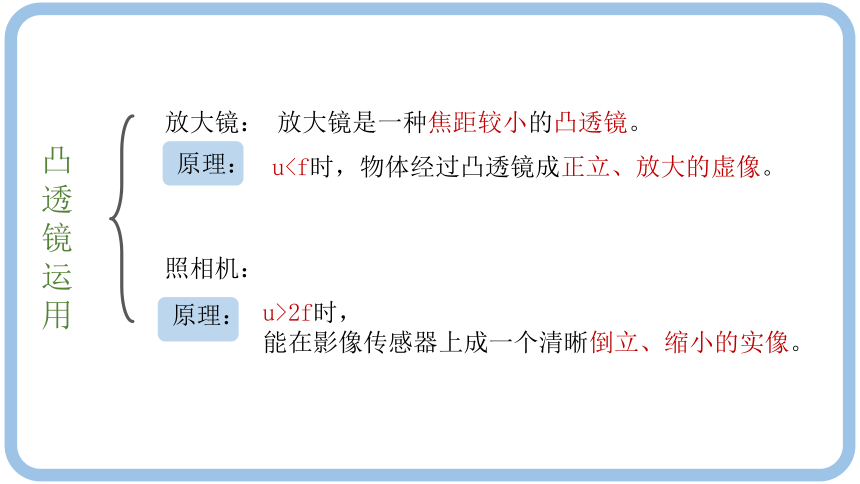

凸透鏡運用
放大鏡:
放大鏡是一種焦距較小的凸透鏡。
原理:
u照相機:
u>2f時,
能在影像傳感器上成一個清晰倒立、縮小的實像。
原理:

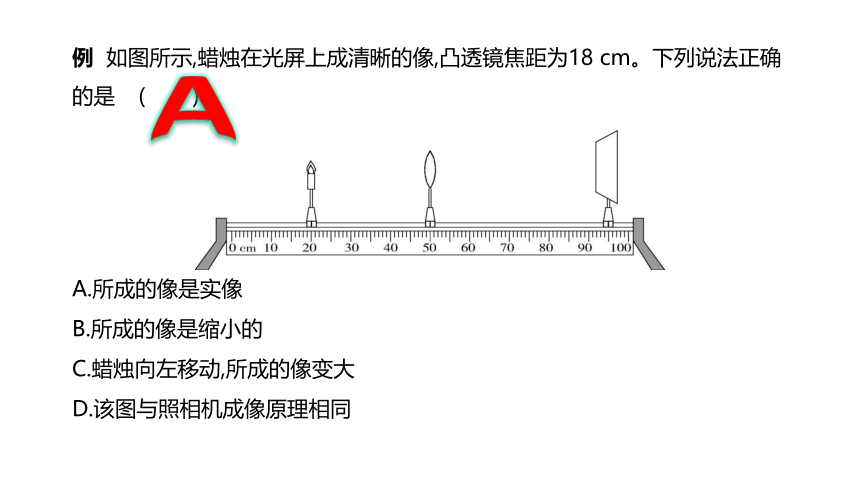

例 如圖所示,蠟燭在光屏上成清晰的像,凸透鏡焦距為18 cm。下列說法正確的是 (  )

A.所成的像是實像
B.所成的像是縮小的
C.蠟燭向左移動,所成的像變大
D.該圖與照相機成像原理相同
A
1.某凸透鏡焦距為15cm,若將一物體放在此透鏡前25cm處,則可在透鏡的另一側得到一個( )
A.倒立、放大的實像 B.倒立、縮小的實像
C.正立、放大的虛像 D.正立、縮小的虛像
A
2.小明同學做凸透鏡成像的實驗時,將點燃的蠟燭放在凸透鏡前,在光屏上得到清晰的倒立、放大的實像,保持透鏡位置不變,把蠟燭與光屏的位置對換,則 (  )
A.光屏上有倒立、縮小的實像
B.光屏上有倒立、放大的實像
C.光屏上有正立、等大的虛像
D.光屏上沒有像
A
遷移應用
練習
3.某同學用如圖所示器材探究“凸透鏡成像規律”,此時光屏上成清晰的像,下列說法不正確的是( )
A.光屏上成的是倒立、放大的實像
B.投影儀成像利用了這一規律
C.向右適當移動凸透鏡,光屏上可以成倒立、縮小的實像
D.向右適當移動蠟燭,光屏上可以成正立、放大的虛像
D
遷移應用
(1)眼球的折光系統
角膜
房水
晶狀體
玻璃體
包括 、 、 、 ,整個折光系統相當于 ,其中 ,在折光系統的調節中起重要的作用。
凸透鏡
晶狀體
(2)視覺的形成
光線→折光系統→視網膜(感光細胞)→視神經→視覺中樞
考點二 人眼球的作用(七下教材P78)
3.眼睛對遠近物體的觀察
觀察
遠物
睫狀肌
舒 張
晶 狀 體
曲度變小
焦距
變大
仍成像在視網膜上
觀察
近物
睫狀肌
收 縮
晶 狀 體
曲度變大
焦距
變小
晶狀體的彈性隨著年齡的增大而逐漸降低。
看遠處的物體
看近處的物體
近視眼
晶狀體太厚,折光能力太強,成像于視網膜______。近視眼應當用______透鏡來矯正。
遠視眼
晶狀體太薄,折光能力太弱,成像于視網膜______。遠視眼應當用______透鏡來矯正。




4.近視與遠視
色盲分為:紅色盲、綠色盲、紅綠色盲、黃藍色盲和全色盲。
4.視覺限制與色盲
為滿足特殊人群的需求,有一種眼鏡的鏡片可以改變(如圖甲),它的改變是通過在透明的薄膜中注入或抽出光學液體來實現。圖乙是某人看遠處物體時的成像情況,此時該人的視力缺陷和矯正時應選擇的鏡片是( )
A.近視眼,鏡片Ⅰ
B.近視眼,鏡片Ⅱ
C.遠視眼,鏡片Ⅰ
D.遠視眼,鏡片Ⅱ
A
凸透鏡成像實驗裝置圖
調節使燭焰中心、凸透鏡光心、光屏中心在同一水平高度
目的:使像成于光屏中央
實驗突破
3.焦距的測量
(1)用一束平行光通過凸透鏡后在光屏上得到一個_____________的光斑時,焦距等于___________________的距離,注意光斑應在_____________。
(2)移動光屏到某一位置恰能在光屏上成清晰的_____________的像,此時蠟燭到透鏡光心的距離為凸透鏡焦距的____倍。
4.光屏上找不到像的原因:
(1)物距小于或等于一倍焦距。
(2)像距太大,超過了光具座的量程。
5.物距小于一倍焦距時觀察像的方法:從光屏一側,通過透鏡,觀察蠟燭所成的像。
最小最亮
光屏與透鏡光心
光屏中心
倒立、等大
2
交流與反思
1.測量像距誤差較大的原因:凸透鏡所成像的位置不容易確定。
2.用紙遮住凸透鏡一部分時的實驗現象______(選填“能”或“不能”)呈現完整的像,但像會變暗。
3.蠟燭燃燒變短的相關分析:
(1)像的位置變化:像會逐漸向上移。
(2)調節方法:蠟燭上移或光屏上移或凸透鏡與光屏下移。
4.折射現象中,光路可逆的相關分析。

5.凸透鏡前加鏡片的相關分析:
(1)加遠視鏡(凸透鏡),光線提前會聚、像距變小、像變??;要仍想在光屏上得到清晰的像,光屏應向________透鏡的方向移動。
(2)加近視鏡(凹透鏡),光線延后會聚、像距變大、像變大;要仍想在光屏上得到清晰的像,光屏應向________透鏡的方向移動。
靠近
遠離
