教科版科學四年級下冊
點亮小燈泡

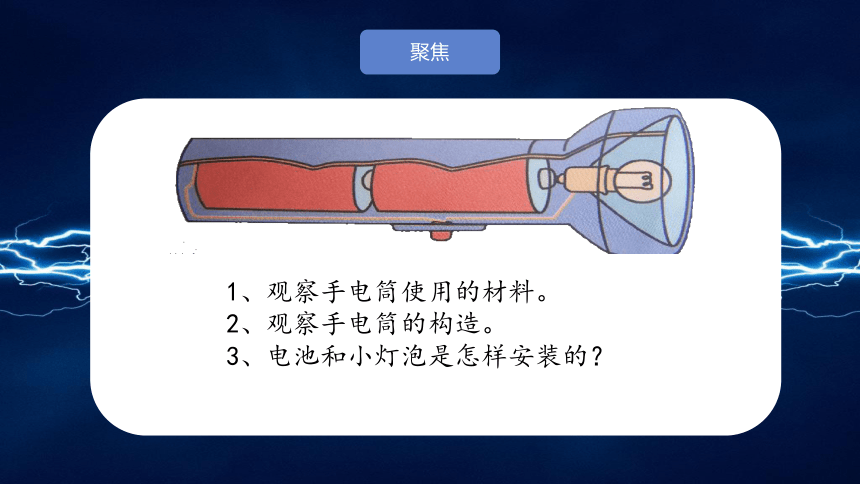

聚焦
1、觀察手電筒使用的材料。
2、觀察手電筒的構造。
3、電池和小燈泡是怎樣安裝的？

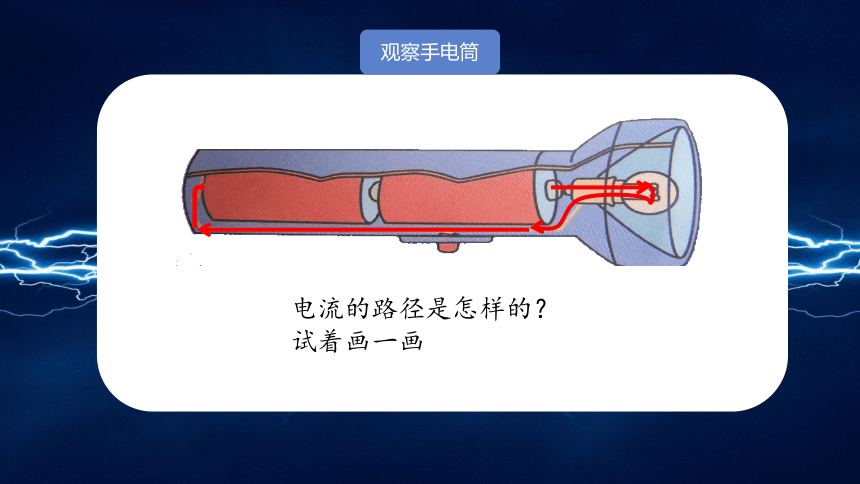

觀察手電筒
電流的路徑是怎樣的？
試著畫一畫

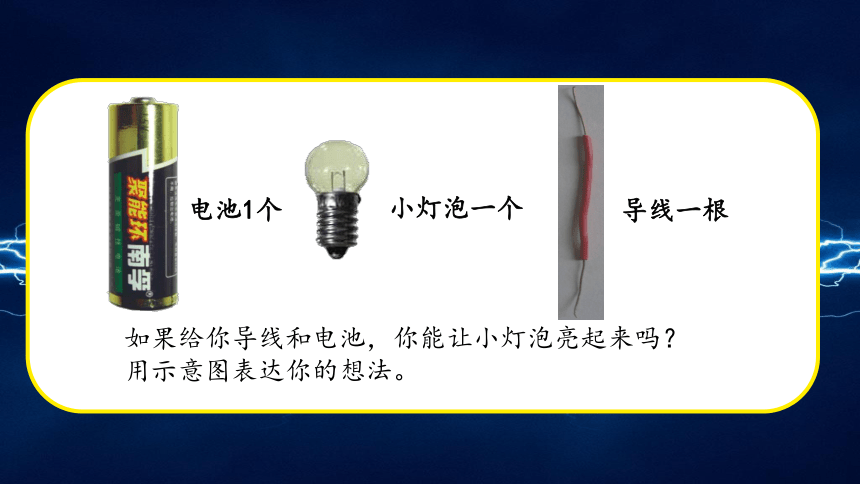

小燈泡一個
電池1個
導線一根
如果給你導線和電池，你能讓小燈泡亮起來嗎？
用示意圖表達你的想法。

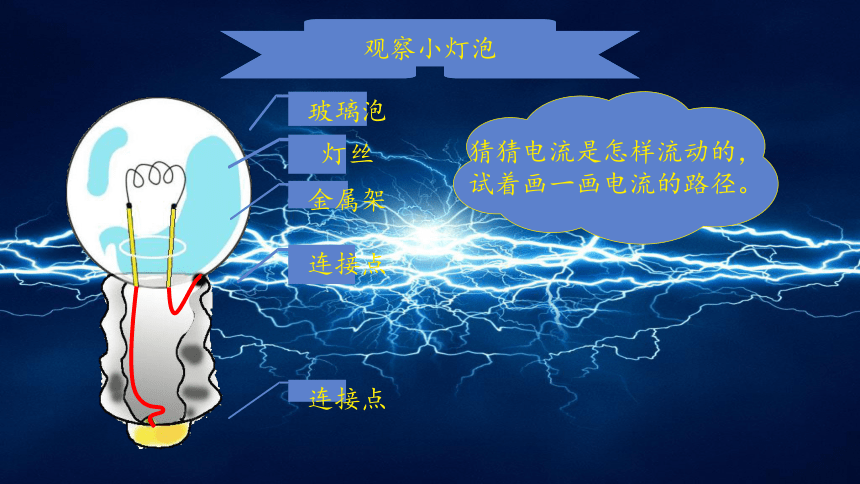

觀察小燈泡
玻璃泡
燈絲
金屬架
連接點
連接點
猜猜電流是怎樣流動的，試著畫一畫電流的路徑。
電池是一種便攜式的電源。
銅帽，正極，用“+”表示
鋅殼，負極，用“-”表示
短路:
當導線直接與電池的正、負極相連,而沒有經過小燈泡時，就會造成短路。 短路時,電池中的電會很快消耗完，并且電池還會在一瞬間發熱發燙,甚至可能爆炸。所以，在實驗中，要避免出現短路。
實驗材料：
小燈泡一個、導線一根、電池一個
實驗建議：
1. 嘗試實驗操作，注意觀察，記住線路的連接和小燈泡是否發亮。
2. 思考：小燈泡發亮與否和什么有關系。
點亮小燈泡
展示我們的實驗記錄，交流哪些連接方式能點亮小燈泡，哪些連接不能點亮小燈泡。
能點亮的方式
展示我們的實驗記錄，交流哪些連接方式能點亮小燈泡，哪些連接不能點亮小燈泡。
不能點亮的方式
第一種連接方式
亮
第二種連接方式
亮
短路:
用導線直接把干電池的正負極連接起來,這種現象叫短路。短路時,電池和導線在一瞬間發熱發燙,不僅小燈泡不能發光,電池也很快就會被破壞。
第三種連接方式
不亮
斷路:
電路中發生斷線使電流不能導通的現象。
第四種連接方式
不亮
我們整理出能把小燈泡點亮的連接方式如下
電流通過燈絲的時候，小燈泡才能發光。
思考
你認為小燈泡是怎樣亮起來的？
提示：電源（電池）
導線（通路、斷路、短路）
小燈泡（燈絲）
這節課你都學到了什么？
