教科版科學四年級下冊
電路出故障了

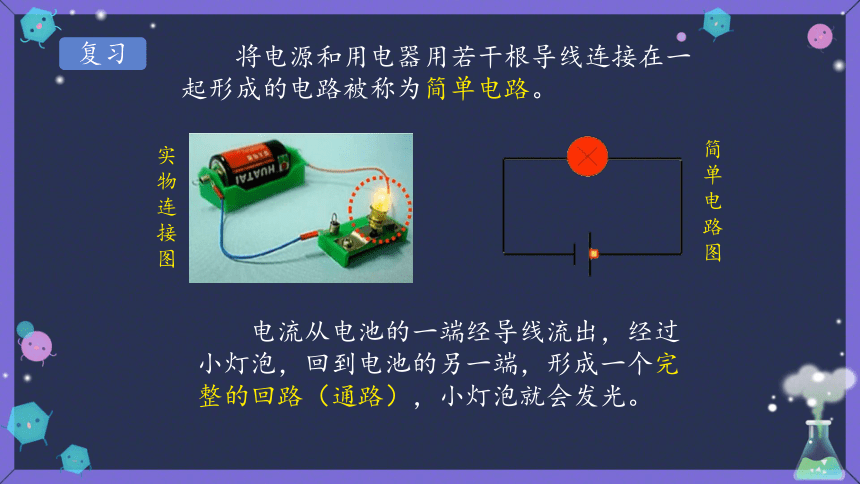

復習
將電源和用電器用若干根導線連接在一起形成的電路被稱為簡單電路。
電流從電池的一端經導線流出，經過小燈泡，回到電池的另一端，形成一個完整的回路（通路），小燈泡就會發光。
實物連接圖
簡單電路圖

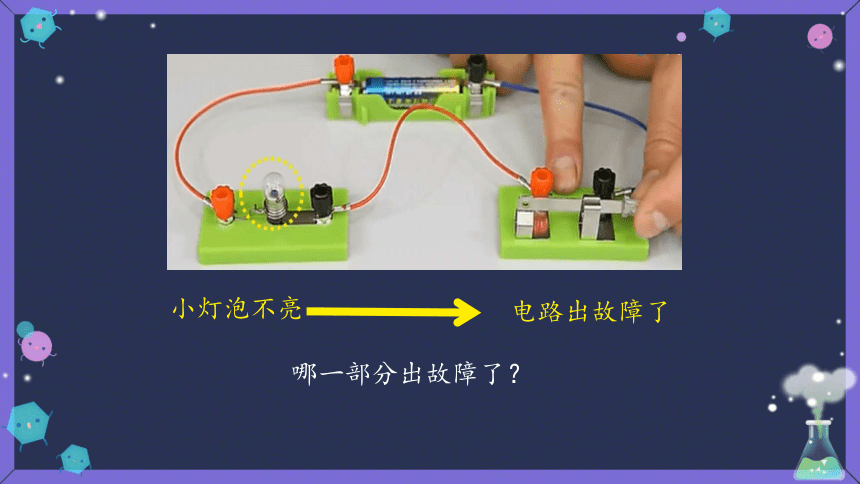

小燈泡不亮
電路出故障了
哪一部分出故障了？

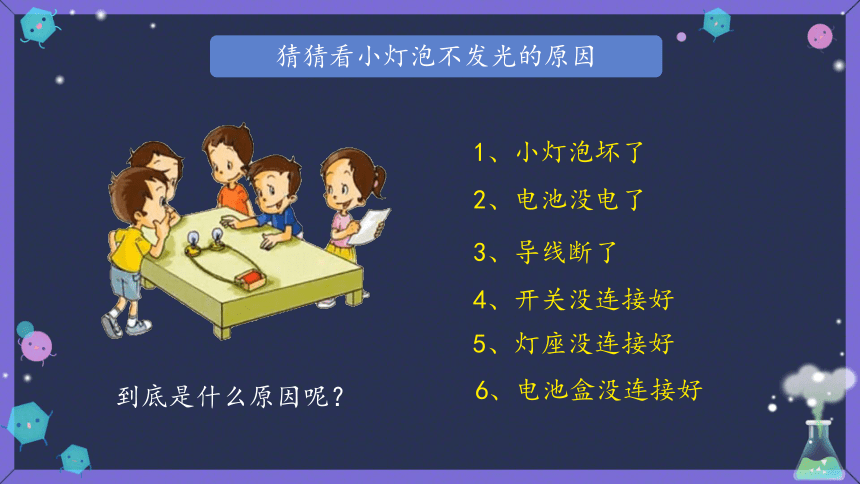

猜猜看小燈泡不發光的原因
1、小燈泡壞了
2、電池沒電了
3、導線斷了
4、開關沒連接好
5、燈座沒連接好
6、電池盒沒連接好
到底是什么原因呢？

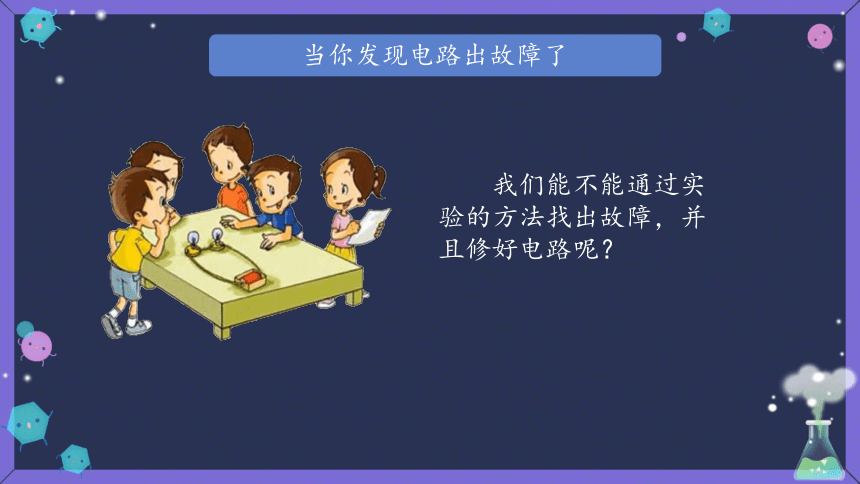

當你發現電路出故障了
我們能不能通過實驗的方法找出故障，并且修好電路呢？

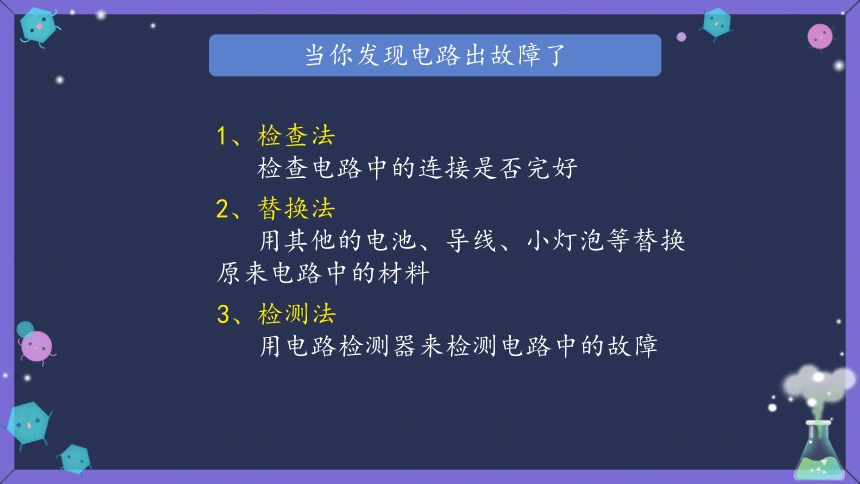

當你發現電路出故障了

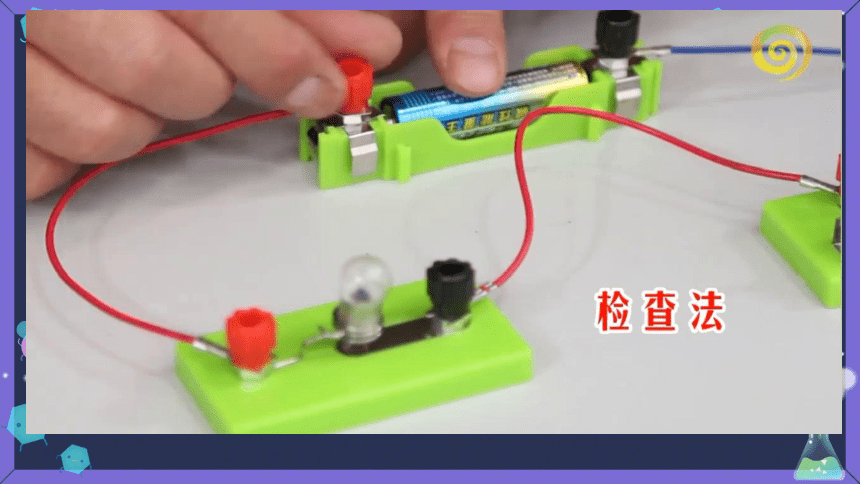

1、檢查法
檢查電路中的連接是否完好
2、替換法
用其他的電池、導線、小燈泡等替換原來電路中的材料
3、檢測法
用電路檢測器來檢測電路中的故障
做個電路檢測器
拆下燈座上的一根導線頭，再連上另一根導線，電路檢測器就做成了
使用電路檢測器
兩個檢測頭連接電路元件
無故障，小燈泡亮
有故障，小燈泡不亮
小明在用電路檢測器檢測電路元件時，小燈泡一直不亮，是不是說明他的電器元件都是壞的呢？
答：不一定，有可能是電路檢測器出問題了。
那使用電路檢測器時需要注意什么呢？
電路檢測器檢測步驟及注意事項
步驟：1、切斷被檢測電路電源
2、電路檢測器自檢
3、用電路檢測器的兩個檢測頭連接被檢測 電路元件的兩個連接點
4、重復一次二三步，確保檢測結果準確
注意：不能用電路檢測器檢測220V家用電路元件
課堂小結
這節課你學到了什么？
謝謝觀看
