樹與二叉樹
1 樹
本節要點：
2 二叉樹
1.1 樹的概念
1.2 樹的特點
2.1 二叉樹的概念
2.2 二叉樹的分類
2.3 二叉樹的性質
樹？
生活中的樹
邏輯上的樹
常見的樹形結構
1.公司組織架構
2.知識點匯總
3.動物分類
共同特征：一對多的非線性關系

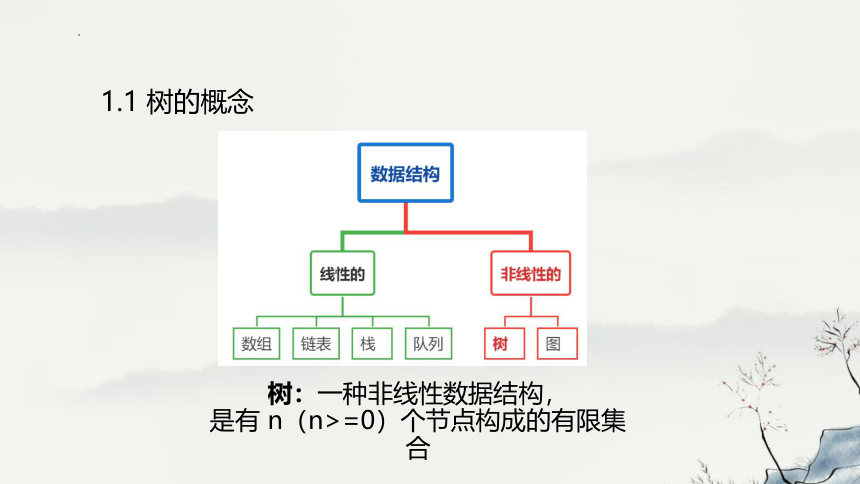

1.1 樹的概念
樹：一種非線性數據結構，
是有 n（n>=0）個節點構成的有限集合
空樹：節點n=0的樹
1.2 樹的特點

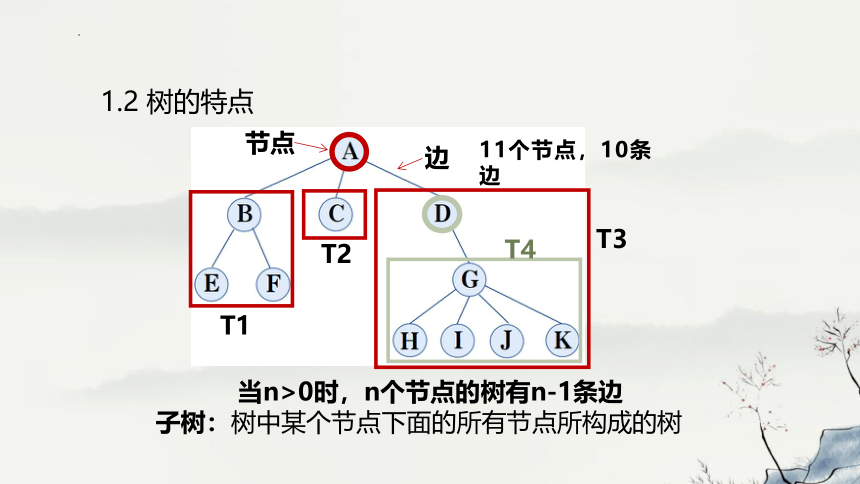

1.2 樹的特點
當n>0時，n個節點的樹有n-1條邊
子樹：樹中某個節點下面的所有節點所構成的樹
邊
節點
T1
T2
T3
T4
11個節點，10條邊

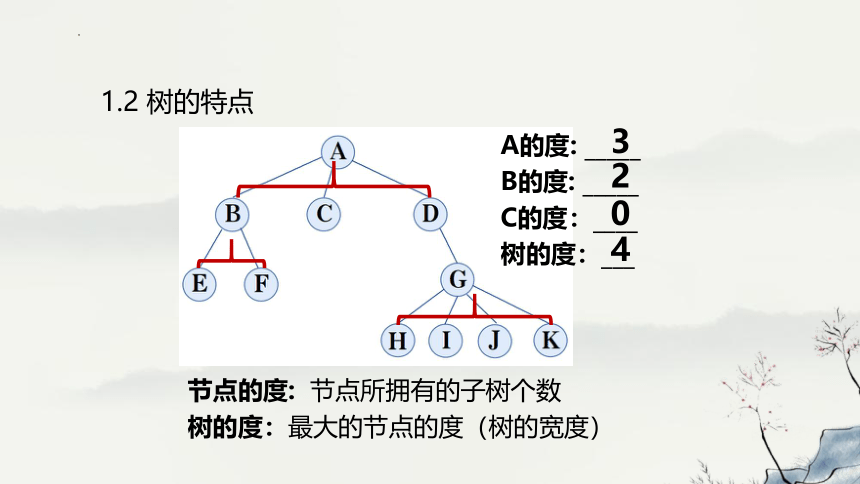

1.2 樹的特點
節點的度: 節點所擁有的子樹個數
樹的度：最大的節點的度（樹的寬度）
A的度: _____
B的度: _____
C的度：____
樹的度：___
3
2
0
4

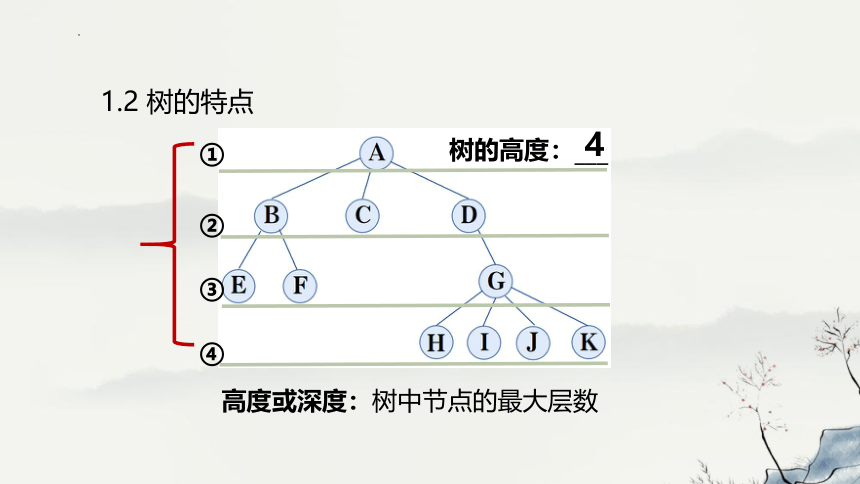

1.2 樹的特點
高度或深度：樹中節點的最大層數
樹的高度：___
①
②
③
④
4
根節點：（開始節點）沒有前驅節點
葉子節點：（終端節點）沒有后繼節點，度為0
1.2 樹的特點
A是根節點
E、F、C、H、I、J、K是葉子節點

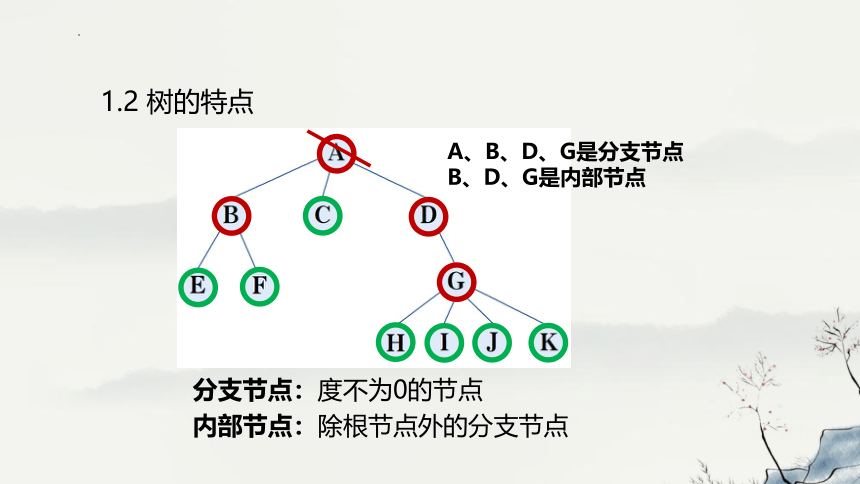

分支節點：度不為0的節點
內部節點：除根節點外的分支節點
1.2 樹的特點
A、B、D、G是分支節點
B、D、G是內部節點

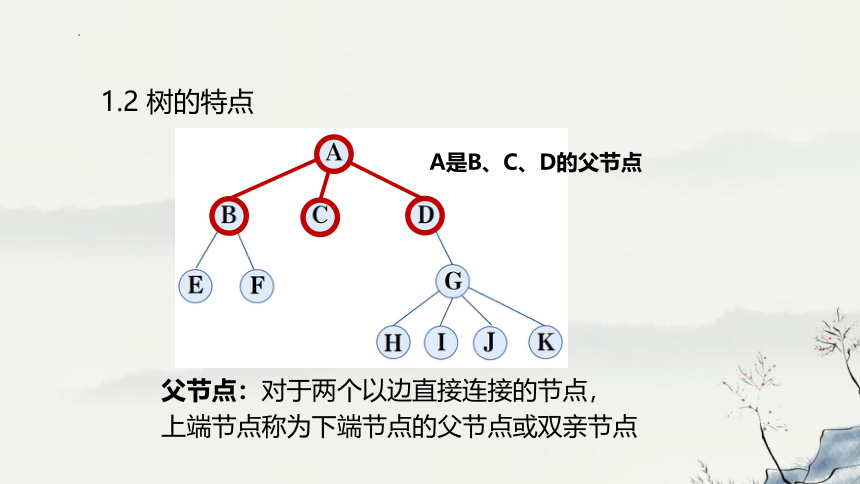

父節點：對于兩個以邊直接連接的節點，
上端節點稱為下端節點的父節點或雙親節點
1.2 樹的特點
A是B、C、D的父節點
1.2 樹的特點
B、C、D是A的孩子節點
B、C、D互為兄弟節點
孩子節點：下端節點稱為上端節點的孩子節點
兄弟節點: 擁有同一個父節點的同層節點
1.2 樹的特點
學習任務一
填一填：
1.該樹有___個節點，___條邊，該樹的度是_____,高度是___
2.該樹的葉子節點是________,內部節點是______________
3.度為1的節點數有__個，B的孩子節點是___, Q的兄弟節點是__
12
11
3
6
E F Z P C H
B G R Q D
3
E F G
P
小明寫了一個100以內的正整數，讓小紅猜；
小紅每猜一次，
小明會告訴她“猜大了”還是“猜小了”，
直到猜出正確的結果。
請問小紅采用什么方法，
能用最少的次數猜出正確結果？
猜數游戲
答：用折半猜數法 效率最高
猜數游戲

50
小

75

25
大
小

12
大

37
小

62
大

88
. . . . . . . . . . . .
二叉樹
2.1 二叉樹的概念
二叉樹是一個具有 n（n>=0）個節點的有限集合。
當 n=0時，二叉樹是一棵空樹；
當 n>0時，則是由根節點、左子樹和右子樹組成
由于左、右子樹也是二叉樹，因此子樹也可以是空樹
二叉樹的典型特征：所有節點的度都小于等于2
二叉樹的5種形態：
2.1 二叉樹的概念
①
②
③
④
⑤
左子樹
右子樹
左子樹
右子樹
學習任務二
畫一畫：
有3個節點的二叉樹有幾種不同的形態？
學習任務二
畫一畫：
有3個節點的二叉樹共有5種不同的形態















①
②
③
④
⑤
2.2 二叉樹的分類
所有的葉子節點都在最底層，
除了葉子節點外，每個結點的度是 2
滿二叉樹
以下3個二叉樹的共同特點是？
2.2 二叉樹的分類
至多只有最下兩層中的節點的度數小于2，
且最后一層的葉子結點都依次從左到右分布
完全二叉樹
在滿二叉樹基礎上去掉幾個節點：
學習任務三
A.
B.
C.
D.
判一判： 下列4棵樹是否為完全二叉樹？
√
完全二叉樹：至多只有最下兩層中的節點的度數小于2，且最后一層的葉子結點都依次從左到右分布
滿二叉樹 VS 完全二叉樹
1.滿二叉樹一定是完全二叉樹
但完全二叉樹不一定是滿二叉樹
2.滿二叉樹在最后一層從最后一個節點開始，
從右向左連續去掉任意個節點，即為完全二叉樹
2.2 二叉樹的分類
學習任務四
選一選：下列哪些是滿二叉樹，哪些是完全二叉樹？
②
③
④
⑤
①
②是滿二叉樹
⑤是完全二叉樹
二叉樹有哪些性質呢？
因為滿二叉樹在同層二叉樹中
擁有的節點數最多
我們以滿二叉樹為例來探究下
2.3 二叉樹的性質
2.3 二叉樹的性質
第①層：1個
第②層：2個
第③層：4個
第④層：8個
1.滿二叉樹中每層的節點數分別是？
. . . . . .第k層有幾個節點？
第k層：2k-1個
20
21
22
23
2.3 二叉樹的性質
性質1：
二叉樹的第k層上最多有2k-1個節點
2.3 二叉樹的性質
2.不同深度的滿二叉樹共有幾個節點數？
深度為2
共有3個節點
深度為3
共有7個節點
深度為4
共有15個節點
. . . . . .深度為k的滿二叉樹共有幾個節點？
2k-1個
2.3 二叉樹的性質
性質2：
深度為k的二叉樹最多有2k-1個節點
2.3 二叉樹的性質
n0=4
n1=1
n2=3
n0=2
n1=1
n2=1
n0=3
n1=2
n2=2
n0=4
n1=3
n2=3
我們發現：n0=n2+1
①
②
③
④
3.數一數度為0、1、2的節點數分別是多少？
2.3 二叉樹的性質
性質3：
在任意一棵二叉樹中，度為2的節點數n2和度為0的節點數n0的關系是：n0=n2+1
2.3 二叉樹的性質
性質1：
二叉樹的第k層上最多有2k-1個節點
性質2：
深度為k的二叉樹最多有2k-1個節點
性質3：
在任意一棵二叉樹中，度為2的節點數n2和度為0的節點數n0的關系是：n0=n2+1
節點數n滿足等式：n=n0+n1+n2 ①
邊數B滿足等式： B=n-1 ②
B=n0*0+n1*1+n2*2 ③
由①②③可推導出 n0=n2+1
請?zhí)骄孔C明：
在任意一棵二叉樹中，都滿足 n0=n2+1
學習任務五
課堂小結
謝 謝！
