數據模型
模型是對現實世界中某個對象特征的模擬和抽象。
數據模型是對現實世界數據特征的抽象，用來描述和組織數據。
概念模型
邏輯模型
概念模型
概念模型是人們對現實世界事物抽象的結果，能比較真實地模擬現實世界。
它按照用戶的觀點對數據進行建模，不依賴于具體的計算機系統。
它是數據庫設計人員和用戶之間進行交流的語言，簡單、清晰、易于用戶理解。
課堂活動：請同學們閱讀書本P13，將概念模型的實體—聯系法的基本概念進行整理，并完成下表的填寫。
基本概念 定義 例子
實體
屬性
實體集
碼
聯系

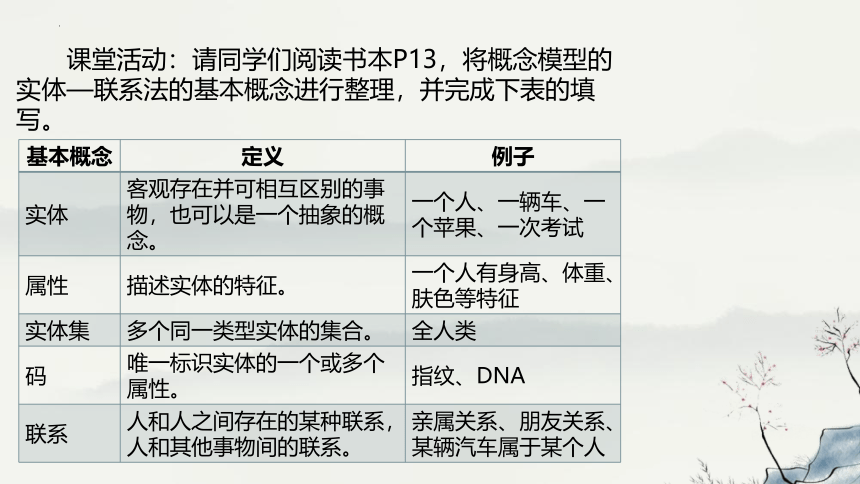

課堂活動：請同學們閱讀書本P13，將概念模型的實體—聯系法的基本概念進行整理，并完成下表的填寫。
基本概念 定義 例子
實體 客觀存在并可相互區別的事物，也可以是一個抽象的概念。 一個人、一輛車、一個蘋果、一次考試
屬性 描述實體的特征。 一個人有身高、體重、膚色等特征
實體集 多個同一類型實體的集合。 全人類
碼 唯一標識實體的一個或多個屬性。 指紋、DNA
聯系 人和人之間存在的某種聯系，人和其他事物間的聯系。 親屬關系、朋友關系、某輛汽車屬于某個人
問題與討論：除了實體與實體之間存在聯系，實體與屬性之間是否也存在聯系？請舉例說明。
邏輯模型

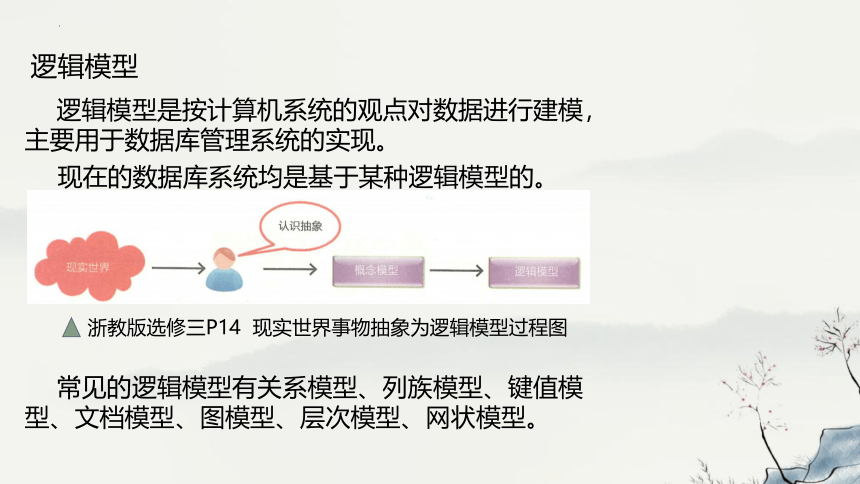

邏輯模型是按計算機系統的觀點對數據進行建模，主要用于數據庫管理系統的實現。
常見的邏輯模型有關系模型、列族模型、鍵值模型、文檔模型、圖模型、層次模型、網狀模型。
現在的數據庫系統均是基于某種邏輯模型的。
浙教版選修三P14 現實世界事物抽象為邏輯模型過程圖
邏輯模型

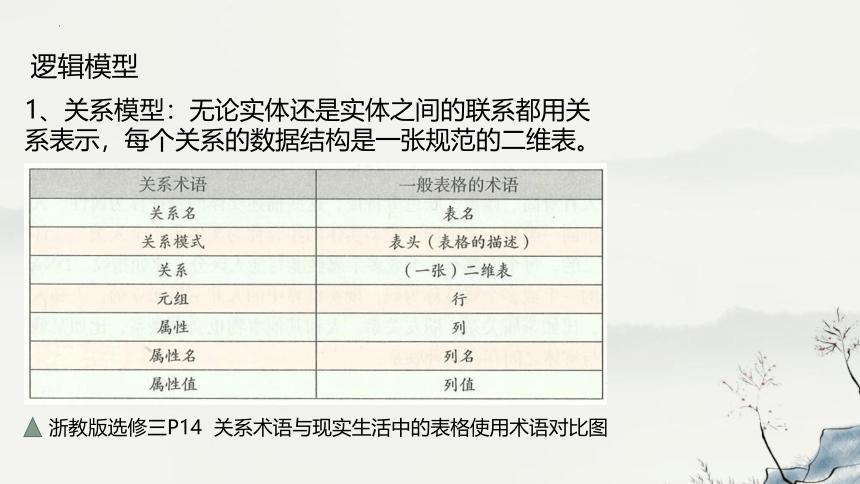

1、關系模型：無論實體還是實體之間的聯系都用關系表示，每個關系的數據結構是一張規范的二維表。
浙教版選修三P14 關系術語與現實生活中的表格使用術語對比圖
邏輯模型
1、關系模型
學生（學號，姓名，性別，出生日期，政治面貌，班級）
關系名（屬性1，屬性2，……，屬性n）
浙教版選修三P14 學生基本信息表
邏輯模型
2、列族模型：由很多表格組成，每個表格包含很多行，每行通過一個行鍵唯一標識，每行又包含很多列。某一行的某一列構成一個單元，在單元中存儲數據。
浙教版選修三P15 列族模型示例1表
邏輯模型
2、列族模型
關系模型中關系的列定義后就無法再增加或刪除列，而列族模型中列族包含的列是不需要預先定義的，可以動態增加或刪除列族中的列，非常適合表示半結構化數據。
浙教版選修三P16 列族模型示例2表
邏輯模型
2、列族模型
列族模型相比關系模型的另一個特點是適合存儲稀疏數據。稀疏數據是指表格中大部分單元不存放任何數據。
浙教版選修三P16 列族模型示例2表
邏輯模型
2、列族模型
列族模型還有一個特點是可以保存不同時間的數據，這些不同的數據版本通過時間戳來區分。
浙教版選修三P16 列族模型示例2表
邏輯模型
3、鍵值模型
由一組鍵值對組成。鍵由不重復的字符串或數值組成，鍵的值可以是任意類型的數據，如字符串、圖像、聲音、視頻等。
{0:‘零’,‘Pi’:3.1415926,‘lang’:[‘Python’,’Ruby’,’JavaScript’,’Lisp’],
’student’:{‘name’:’tom’,’id’:6,’birth’:19820124}}
浙教版選修三P16 鍵值模型示例表
邏輯模型
4、文檔模型
文檔模型是一個樹形、多層嵌套的結構。
浙教版選修三P17 文檔模型圖
邏輯模型
4、文檔模型
JSON文檔
{“id”:“5197227”,“name”:“陸議”,“address”:{“province”:“浙江”,“city”:“杭州”}}
浙教版選修三P17 學生文檔模型圖
邏輯模型
4、文檔模型
邏輯模型
5、圖模型：將實體表示為節點，將聯系表示為邊
浙教版選修三P18 社交網絡用戶朋友關系圖模型、疾病傳染可能性圖模型
小結
一、模型和數據模型
二、數據模型
概念模型
邏輯模型
關系模型
列族模型
鍵值模型
文檔模型
圖模型
課后任務
思考與練習
1.知乎提供了“一人提問，眾人解答”的功能。該事例中包含哪些實體？這些實體有哪些屬性？哪些實體之間存在聯系？
3.如果要將身邊好朋友關系建立邏輯模型，模型重點關注的是好朋友關系，用哪種模型比較合適？
2.如果要存儲的數據模型在系統上線后可能會發生變化，可以考慮使用哪些數據模型呢？
