常見的開源硬件
智能化電子設備
開源硬件

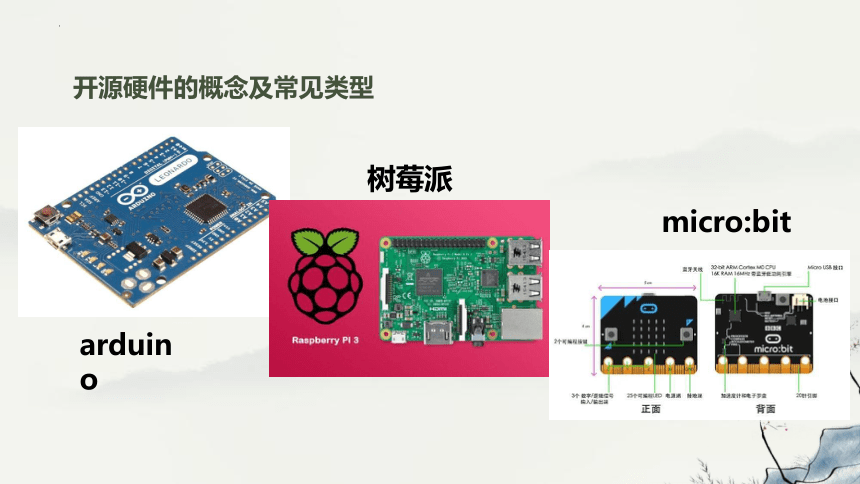

開源硬件的概念及常見類型
arduino
樹莓派
micro:bit
arduino

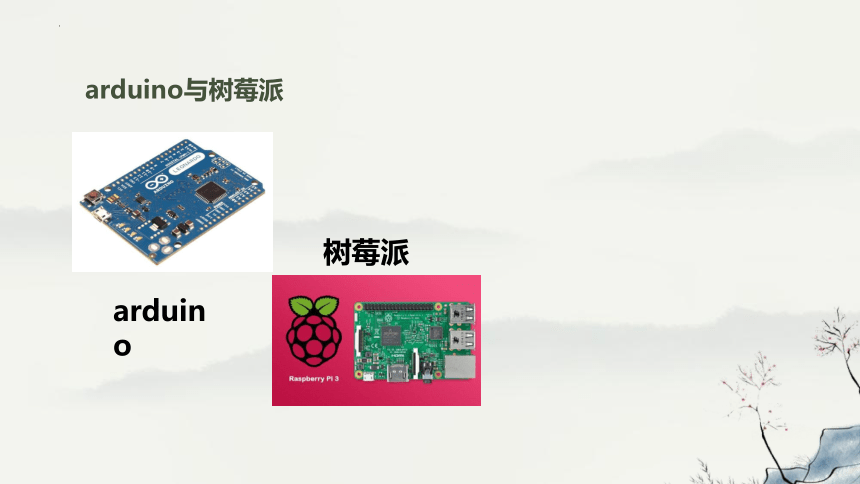

arduino與樹莓派

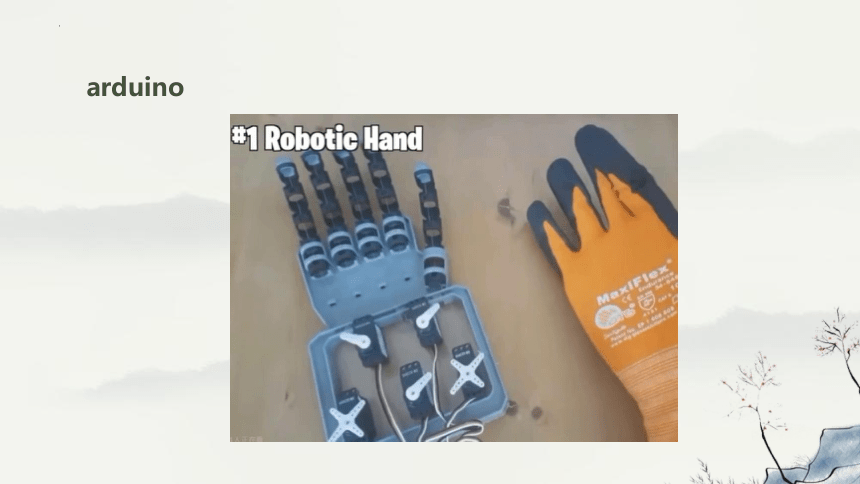

arduino
樹莓派
arduino與樹莓派
arduino
樹莓派
名稱 Arduino UNO R3 樹莓派 2 代 B 型
價格 ￥148 ￥256
尺寸 77x55x15 mm 86x56x20 mm
微處理器 ATmega328 ARM Cortex-A7四核處理器
內存 0.002 MB 1024 MB
主頻 16 MHz 900 MHz
集成網絡接口 無 10/100 BaseT RJ45 以太網
多任務支持 無 有
操作系統 無 Linux、Android Windows 10
集成開發環境 Arduino、Energia Scratch、IDLE等Linux支持的任何環境

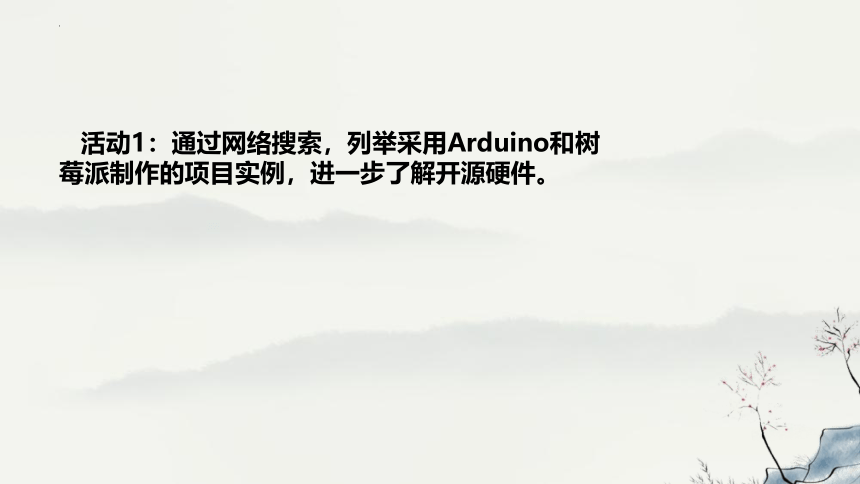

活動1：通過網絡搜索，列舉采用Arduino和樹莓派制作的項目實例，進一步了解開源硬件。
arduino與樹莓派
arduino
樹莓派
優勢：便宜、簡單、普及
劣勢：處理能力較弱；無通用接口，沒有網絡、USB等接口，無法兼容普通PC通用外接設備。
優勢：兼容性強、可實現PC的基本功能；用戶基數大
劣勢：價格略高、開發難度也略高。
micro:bit(掌控板/開發板）
開發板：讀取傳感器采集數據、控制傳感器進行工作
組成：5X5LED燈、2個可編程按鈕、microUSB插口、鱷魚夾、溫度傳感器、電子羅盤等模塊。

圖片出自浙教版《信息系統與社會》教材
活動2：micro:bit掌控板溫度獲取體驗
借用掌控板自帶的溫度傳感器獲取掌控板的溫度
BXY編寫代碼：
from microbit import *
while True:
print(temperature())
sleep(200)
傳感器每隔200毫秒采集1個數據，在串口
進行輸出
micro:bit(掌控板/開發板）
1、硬件：開發板、傳感器、串口線（通信工具）
2、編寫程序并燒錄
micro:bit(掌控板/開發板）
優點：
缺點：
體積小、集成度高、編程環境豐富、價格便宜。
兼容電壓較少，無法支持中文訊息。
活動3：創客項目舉例
活動3：創客項目舉例
總 結
arduino是使用最廣、最適宜于入門學臺；樹莓派使用量較大，開發案例多；Micro：Bit集成度較高，更適合我們高中生用戶進行學習開發。
