第二單元 第7課
空調的智慧
——控制系統的輸出

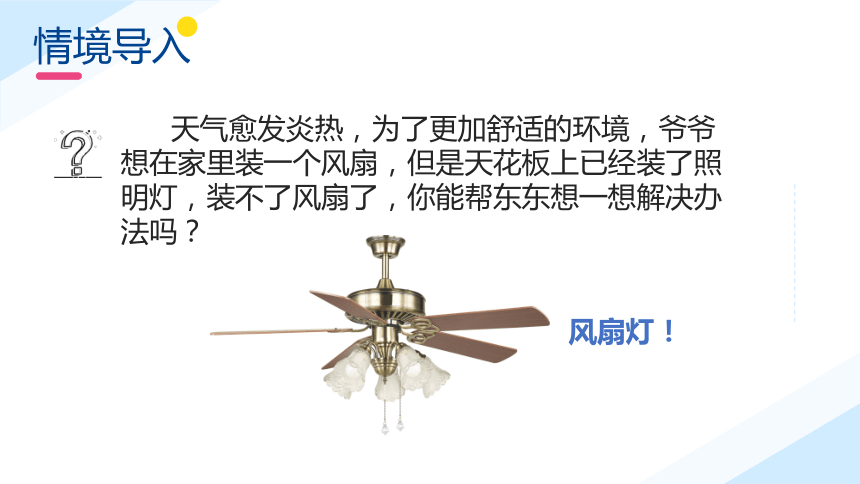

天氣愈發炎熱，為了更加舒適的環境，爺爺想在家里裝一個風扇，但是天花板上已經裝了照明燈，裝不了風扇了，你能幫東東想一想解決辦法嗎？
情境導入
風扇燈！
風扇燈是由什么來控制的？結合上節課所學的知識，你能快速的找到風扇燈控制系統的輸入嗎？
情境導入
遙控器！
一下子就能找到控制系統的輸入，想必找到輸出也是信手拈來的事！
找一找風扇燈控制系統中的輸出
任務一
風扇燈系統
輸入
輸出
“遙控器”
“燈變亮”
計算
風扇燈系統
輸入
輸出
“遙控器”
“風扇頁開始旋轉”
計算
信號
動作
猜想：控制系統的輸出是多樣的？！

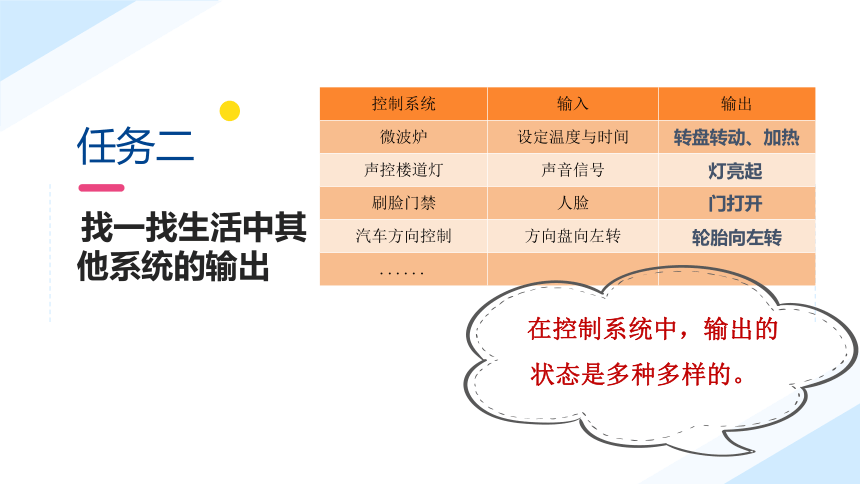

找一找生活中其他系統的輸出
任務二
控制系統 輸入 輸出
微波爐 設定溫度與時間
聲控樓道燈 聲音信號
刷臉門禁 人臉
汽車方向控制 方向盤向左轉
......
轉盤轉動、加熱
燈亮起
門打開
輪胎向左轉
在控制系統中，輸出的狀態是多種多樣的。

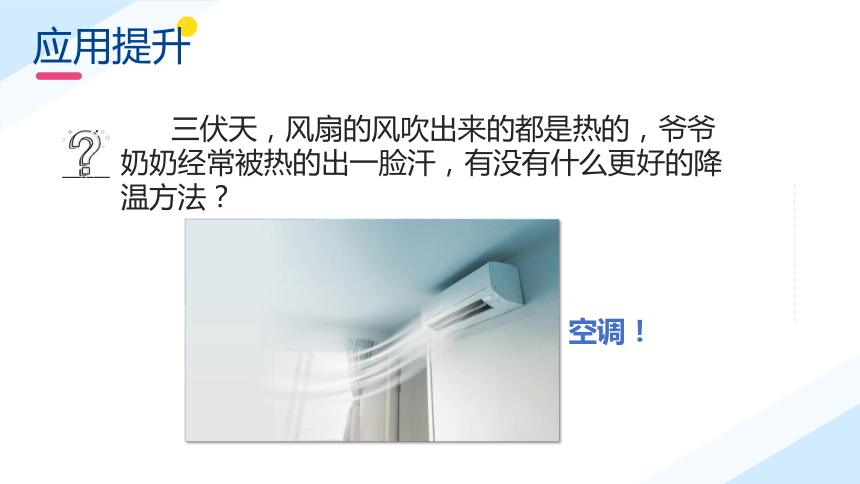

三伏天，風扇的風吹出來的都是熱的，爺爺奶奶經常被熱的出一臉汗，有沒有什么更好的降溫方法？
應用提升
空調！
爺爺奶奶拿到復雜的空調遙控板有點不知所措，產生了好多的問題，你能和東東一起幫助一下爺爺奶奶嗎？
應用提升
問題：
（1）為什么要選制冷模式，有什么區別嗎？
（2）為什么要設置溫度？
（3）我吹不到風，能不能讓空調風往下吹？
（4）這個能和風扇燈一樣定時嗎
（5）這個空調的光好亮啊，晚上睡不著
（6）......
分析空調控制系統中存在的輸入輸出解決問題
應用提升
你的解決方法是：__________________________________________________________________________________________________
應用提升
控制系統中有不同的輸入輸出，不同的輸入會影響輸出結果。
在分析生活中的控制系統的輸出結果時可以分解成不同的小型控制系統進行分析，如空調系統中有制冷系統，制熱系統，送風系統等等。
觀察生活中樓道燈照明控制系統，說一說它存在的輸入和輸出。
課內練習
1、控制系統的輸出方式各式各樣
2、可以根據控制系統的運行狀態來分解成幾個子系統進行分析，不同的輸入會影響輸出結果
課堂小結
Thanks
感謝
授課人
