第8課 熱水器的秘密
體驗控制系統
東東奶奶家房子老舊，洗熱水澡只能自己燒熱水再兌冷水洗。
怎么改造？
熱水器中為什么一直有熱水呢？
熱水器是如何保持恒溫的呢？
燒水
傳統燒水壺
熱水器
傳統爐火燒水
輸出
爐火
水溫
人為觀察水是否沸騰
輸入
計算

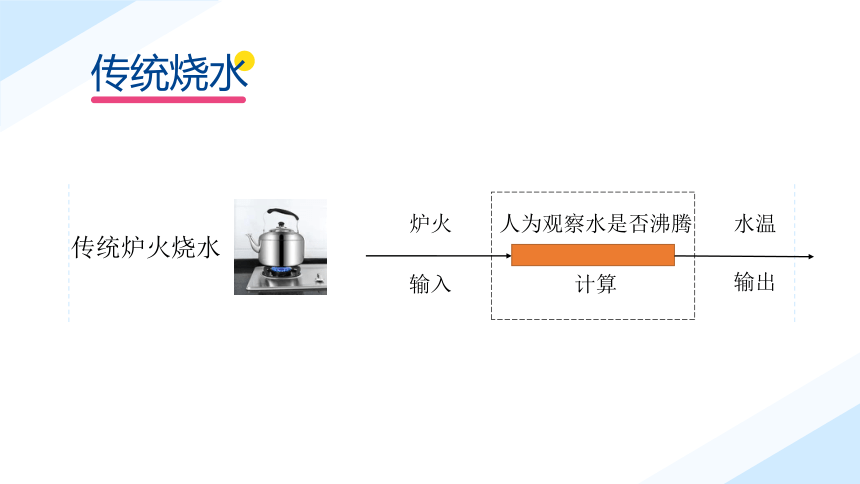

傳統燒水

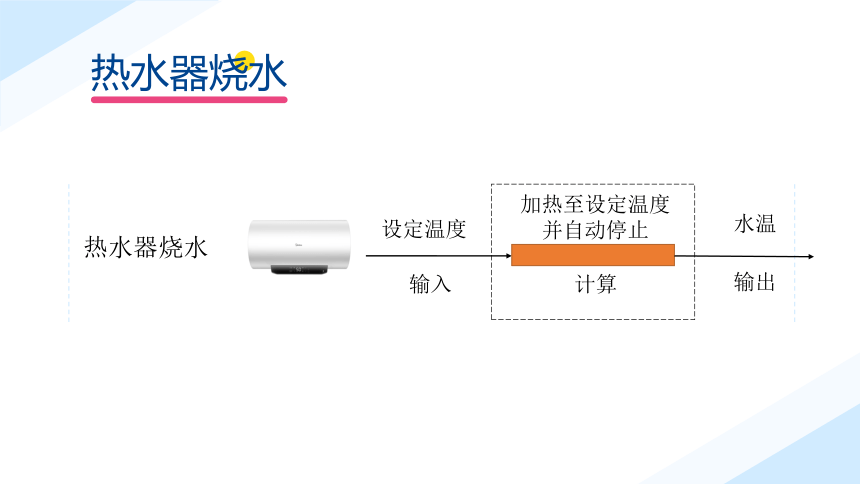

熱水器燒水
輸出
設定溫度
水溫
加熱至設定溫度
并自動停止
輸入
計算
熱水器燒水

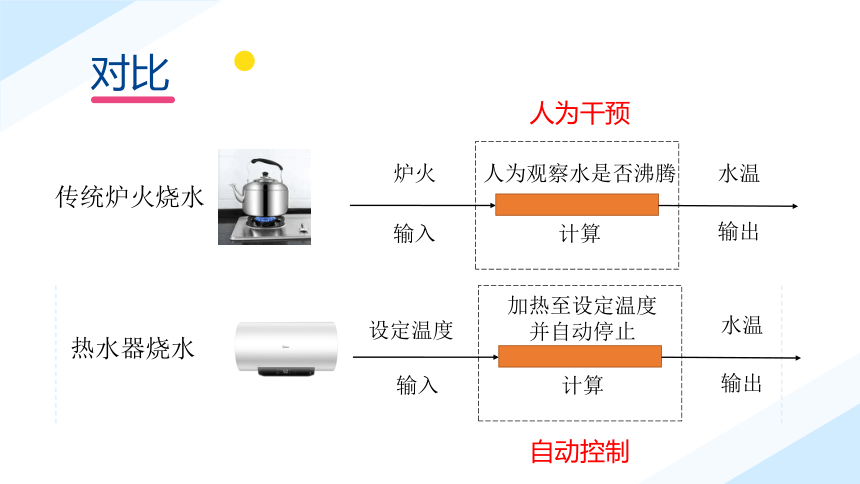

對比
傳統爐火燒水
輸出
爐火
水溫
人為觀察水是否沸騰
輸入
計算
人為干預
自動控制
熱水器燒水
輸出
設定溫度
水溫
加熱至設定溫度
并自動停止
輸入
計算
燒水
人工控制
自動控制
需要人為干預才能實現控制的系統
自動實現控制的系統

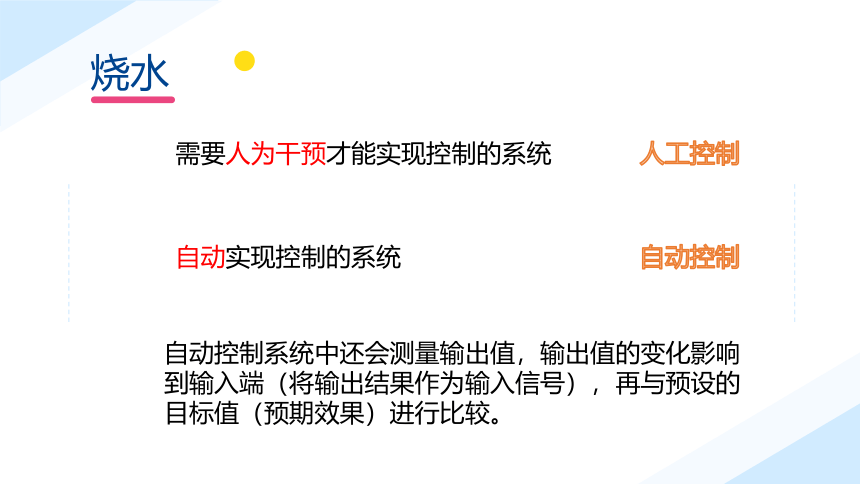

自動控制系統中還會測量輸出值，輸出值的變化影響到輸入端（將輸出結果作為輸入信號），再與預設的目標值（預期效果）進行比較。
鞏固
A、B、F
C、D、G
恒溫槽
恒溫槽的基本原理：
通過控制加熱或散熱來維持容器內的 溫度穩定。
恒溫槽實驗步驟：
04
02
03
01
通過控制板設置相應的溫度控制參數，如設定目標溫度。
啟動控制板，通過給熱電阻（小燈泡）通電，升高恒溫槽的溫度。
實時觀察溫度傳感器讀數的變化。
停止通電，觀察溫度傳感器讀數的下降。
學生記錄一段時間內溫度的變化，使用表格形式。
將恒溫槽放置于實驗室環境中。
啟動溫度傳感器，記錄環境溫度。
觀察環境溫度
改變恒溫槽溫度
記錄溫度變化
設置溫度控制參數
恒溫槽
恒溫槽實驗相關器材
恒溫槽
恒溫槽的接線示意圖
恒溫槽
將代碼燒錄到信息科技實驗板中
恒溫槽的實驗代碼
活動二
1、設計恒溫槽實驗算法：
（1）確定恒溫槽控制系統的“輸入”和“輸出”。
輸入：□預設溫度范圍 □槽內實時溫度
輸出：□對小燈泡附近空氣加熱 □對小燈泡附近空氣散熱
（2）設計恒溫槽計算過程。
實時溫度低于預設最低溫度時，__________________________;
實時溫度高于預設最高溫度時，__________________________;
實時溫度介于最低和最高溫度時，_______________________。
設計恒溫槽實驗算法
活動二
以環境溫度23℃，
設置最低溫度25℃，
最高溫度26℃為例
記錄實驗數據
活動二
思考為什么設立溫度區間
設置一個溫度區間來控制是否執行加熱，可以減少加熱電阻頻繁啟停，有利于精準控制恒溫槽溫度。
活動三
改進恒溫槽設計
如何讓恒溫槽的設計更有趣或更實用或者更智能，完成活動三的內容。
活動三
改進恒溫槽設計
如何讓恒溫槽的設計更有趣或更實用或者更智能，完成活動三的內容，畫出改進方案
小結
1、"有沒有同學可以總結一下熱水器和傳統燒水壺的不同？"
2、"為什么要設立溫度區間？"
3、"在恒溫槽智能設計中，你們認為最有趣或最實用的智能功能是什么？"
