數據編碼

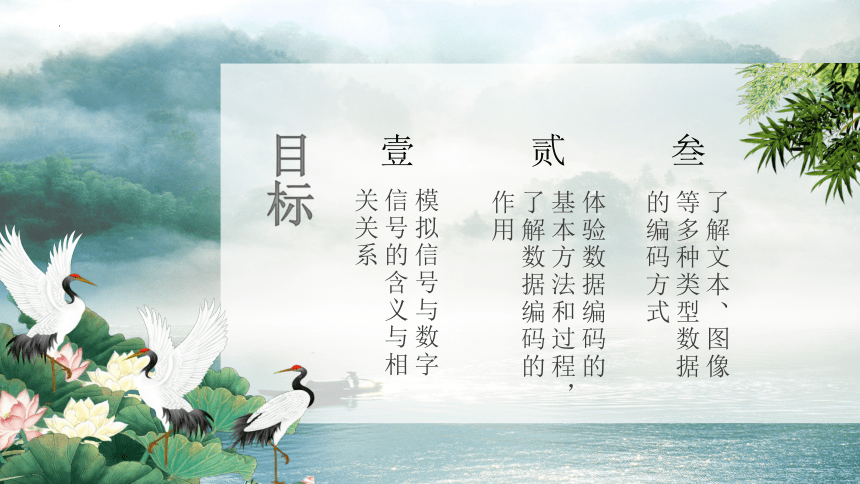

了解文本、圖像等多種類型數據的編碼方式
模擬信號與數字信號的含義與相關關系
體驗數據編碼的基本方法和過程，了解數據編碼的作用
目標
壹
貳
叁

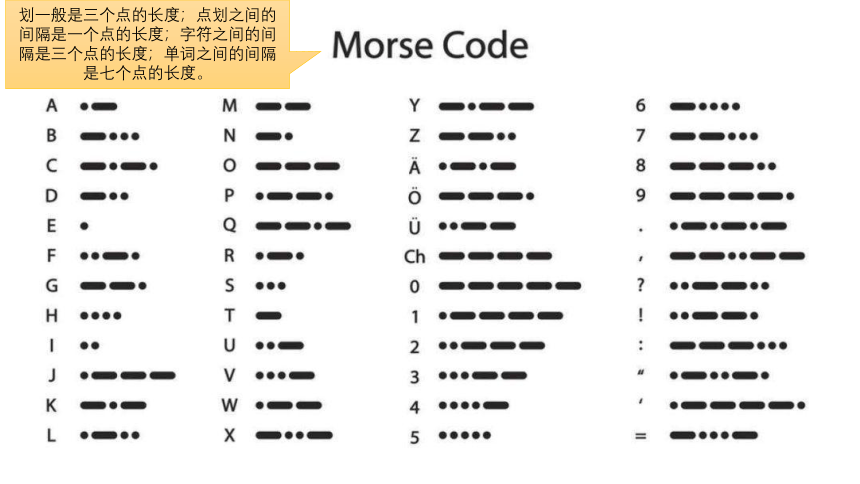

劃一般是三個點的長度；點劃之間的間隔是一個點的長度；字符之間的間隔是三個點的長度；單詞之間的間隔是七個點的長度。
C:
H:
I:
N:
A:

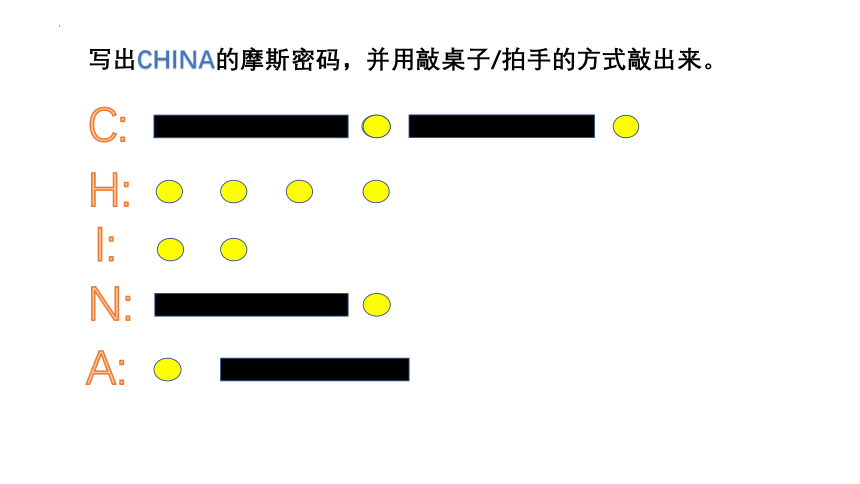

寫出CHINA的摩斯密碼，并用敲桌子/拍手的方式敲出來。
壹
基礎知識
---數據在計算機中的表示

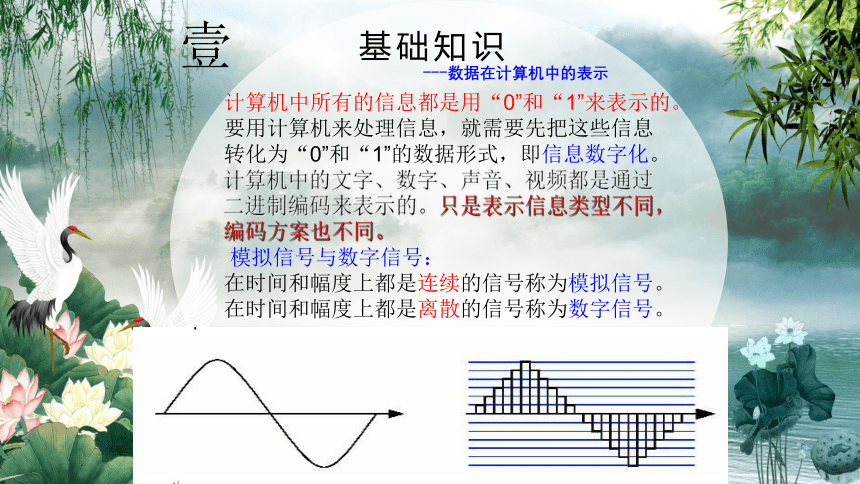

計算機中所有的信息都是用“0”和“1”來表示的。
要用計算機來處理信息，就需要先把這些信息轉化為“0”和“1”的數據形式，即信息數字化。
計算機中的文字、數字、聲音、視頻都是通過二進制編碼來表示的。只是表示信息類型不同，編碼方案也不同。
模擬信號與數字信號：
在時間和幅度上都是連續的信號稱為模擬信號。
在時間和幅度上都是離散的信號稱為數字信號。
壹
基礎知識
---數據在計算機中的表示

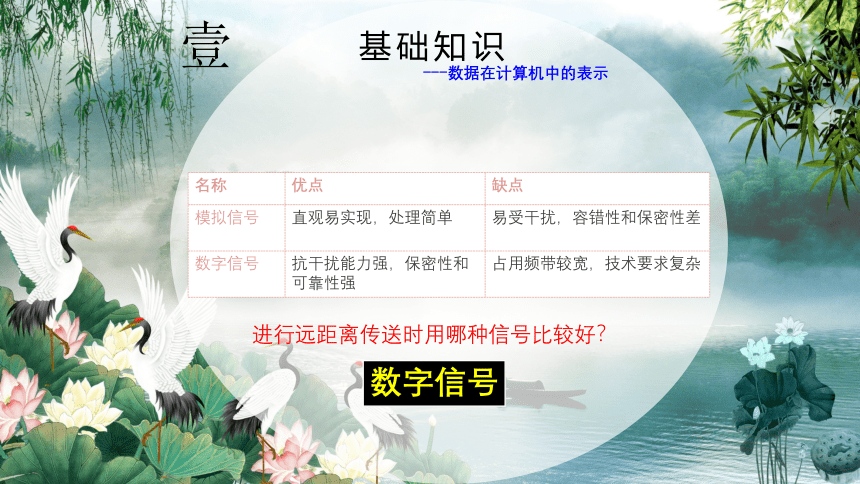

名稱 優點 缺點
模擬信號 直觀易實現，處理簡單 易受干擾，容錯性和保密性差
數字信號 抗干擾能力強，保密性和可靠性強 占用頻帶較寬，技術要求復雜
進行遠距離傳送時用哪種信號比較好？
數字信號

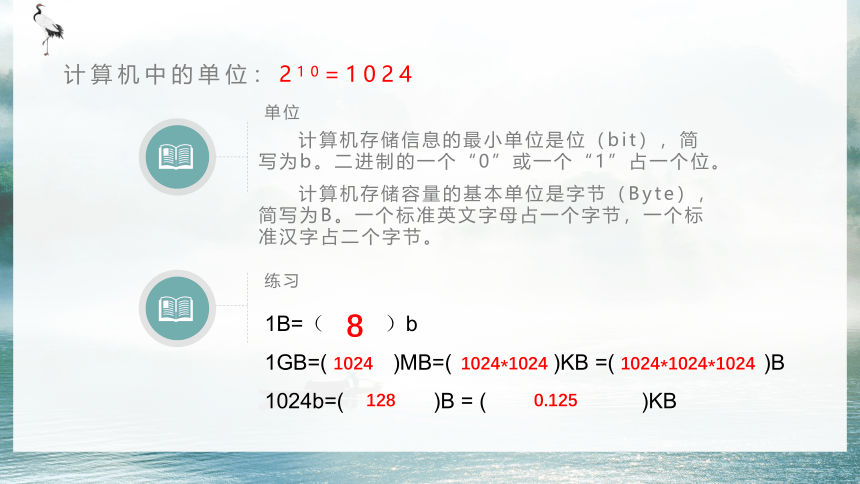

計算機中的單位：210=1024
單位
計算機存儲信息的最小單位是位（bit），簡寫為b。二進制的一個“0”或一個“1”占一個位。
計算機存儲容量的基本單位是字節（Byte），簡寫為B。一個標準英文字母占一個字節，一個標準漢字占二個字節。
練習
1B=（ ）b
1GB=( )MB=( )KB =( )B
1024b=( )B = ( )KB
8
1024
1024*1024
1024*1024*1024
128
0.125

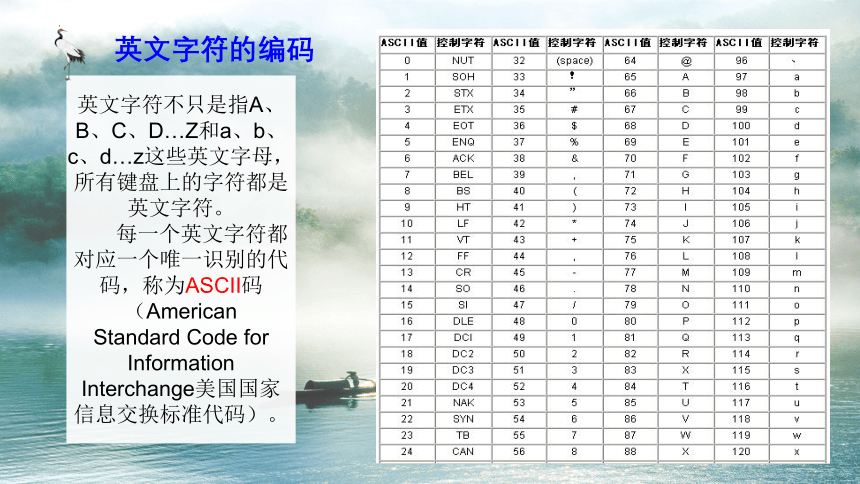

英文字符不只是指A、B、C、D…Z和a、b、c、d…z這些英文字母，所有鍵盤上的字符都是英文字符。
每一個英文字符都對應一個唯一識別的代碼，稱為ASCII碼（American
Standard Code for Information Interchange美國國家信息交換標準代碼）。
英文字符的編碼
ASCII碼使用 7位二進制數對字符進行編碼，可以提供128個編碼位置。
ASCII碼包含 94個圖形字符碼和 34個控制字符碼。
記住幾個常見字符的ASCII碼值：
A為65；a為97；0為48
英文字符的編碼
漢字的編碼
輸入碼
又叫“外碼”，按照漢字的讀音進行編碼，例如：雙拼、
智能ABC、微軟拼音輸入法、紫光拼音輸入法；
按照形狀進行編碼，例如：五筆、二筆、鄭碼、
表形碼；
機內碼
用于存儲漢字的編碼
GB2312-80——簡稱GB碼，由兩個字節組成
（16位二進制數），即存儲一個漢字2個字節，如：
11010100 11000110——云
11000100 11001111——南
含6763個漢字。
港臺地區的BIG5碼——繁體字。
近來我國用的GB1300編碼，含20902個漢字。
字形碼
又叫輸出碼或字模，是描述每個漢字形狀的編碼，即漢字顯示的代碼，如：點陣法和矢量法
16*16，24*24，32*32，48*48點陣
10*10編碼
大的機內碼：B4F3H
聲音的數字化及處理
采樣
采樣：就是每隔一時間段，從連續的波形上取一點。
量化
量化：對采樣過來的點，進行數字化。
壹
貳
叁
編碼
編碼：將量化后的采樣值用二進制碼表示，并轉換為由二進制編碼0和1組成的數字信號。
聲音信息的處理
1、聲音素材編輯：
常用軟件： Cool Edit、Wave Edit、GoldWave等
播放器：具有播放和簡單處理音頻功能，如格式轉換、提高或降低音量、淡入淡出效果、回聲效果等。
2、聲音存儲量的計算：
聲音存儲量=采樣頻率*量化位數*聲道數*時間/8（單位：B）
HZ
bit
練習
1、對一段音樂，分別用44kHz和11kHz的采樣頻率進行采樣后存儲，則采樣頻率大的 ( )
(A)存儲的空間小，音質較好
(B)存儲的空間大，音質較好
(C)存儲的空間小，音質較差
(D)存儲的空間大，音質較差
2、錄制一個采樣頻率為44.1kHz，量化位數為32，四聲道立體環繞的WAVE格式音頻數據40秒，需要的磁盤存儲空間大約是 ( )
(A)27MB (B)225MB (C)7MB (D)27KB
B
44.1*1000*32*4*40/8=28224000B=27562.5KB≈26.9MB
圖像的數字化及處理
圖片
圖形
圖像
是真實物體的模型化、抽象化和線條化的表現方式。
真實地再現了一個物體的原形
位圖
矢量圖
由像素組成，可以用“畫圖”軟件創建、數碼相機獲取等。
由一組指令集合描述，可以用“Flash、CorelDRAW”等軟件創建。
位圖與矢量圖的區別：位圖縮放以后會失真， 矢量圖縮放以后不會失真。
圖像的基礎知識
黑白圖像
像素
一個二進制位可以表示幾種可能？
N位圖像：一個像素中的顏色由N個二進制位來表示，即顏色數為2N
M色圖像：圖像中共有M種顏色
顏色表項：每一個表項定義一種顏色，每個顏色表項占4B
同一圖像
N和M的
關系？
（1）、單色圖像（黑白）
圖像的數字化及處理
3、圖像顏色
（1）、單色圖像（黑白）
單色圖像中，一個像素點只需要一個二進制位（1bit）來記錄，可以表示出兩種顏色，黑像素用“0”表示，白像素用“1”表示。
2 = 2
1
二進制轉十六進制表示
黑白像素分別映射1和0，每個1或者0就是一個比特位bit
11111111
10000110
10000001
81
10000001
81
圖像的數字化及處理
（2）、灰度圖像
每個像素用一個字節來表示，一字節可以表示256種不同的灰度。
彩色圖像即RGB模式：真彩色模式，以紅綠藍為基本顏色，每個分量由8位二進制數表示。可以用3個字節來表示，每個字節分別表示此像素中的紅、綠、藍成分。
（3）、彩色圖像
2 = =256
8
文件頭+信息頭+顏色表項+水平像素*垂直像素*圖像量化位數/8
思考：一幅800*600的黑白圖像 ，所占的空間？
灰度圖像呢？彩色圖像呢？
54+2*4+800*600*1/8（字節）
54+256*4+800*600*8/8（字節）
54+800*600*24/8（字節）
圖像分辨率
54B
顏色數*4B
4、位圖圖像存儲空間的計算公式是： （單位：B）
1、對一段音樂，分別用44kHz和11kHz的采樣頻率進行采樣后存儲，則采樣頻率大的 ( )
(A)存儲的空間小，音質較好
(B)存儲的空間大，音質較好
(C)存儲的空間小，音質較差
(D)存儲的空間大，音質較差
2、錄制一個采樣頻率為44.1kHz，量化位數為32，四聲道立體環繞的WAVE格式音頻數據40秒，需要的磁盤存儲空間大約是 ( )
(A)27MB (B)225MB (C)7MB (D)27KB
A
B
練一練：
3、若用數碼相機1024*768模式最多可拍50張相片為了拍攝多于50張相片，可把相機分辨率調為( )
(A)800×600 (B)1152×864
(C)1280×768 (D)1600×1200
4、Windows 附件中的用“畫圖”程序繪制一張
800×600 像素的 24 位色圖片，分別用 BMP 格
式和 JPEG格式保存，則這兩個文件的大小是( )
（A）BMP格式的大 （B）JPEG格式的大
（C）一樣大 （D）不能確定
練一練：
A
A
練一練：
6、在16×16點陣字庫中?每個漢字的字模信息是用( )個字節存儲的。
A.16×16 B.2×16 C.2×2 D.16
5、英文字母“A”的十六進制ASCII碼值比英文字母“a”的十六進制ASCII碼值( )。
A.大 B.小 C.相等 D.不定
B
B
7、一張光盤的存儲容量為 650MB，可以存儲幾個 GB2312 編碼的漢字（ ）
A、650×1024
B、650×1024
C、650×1024×1024
D、650×1024×512
練一練：
D
（3）一幅分辨率為1024*768像素的彩色圖像，每個像素使用3字節表示，那么圖像容量是多少？
想一想：
（2）一幅分辨率為1024*768像素的256級灰度圖像，容量是多少？
（1）一幅分辨率為1024*768像素的彩色圖像，每個像素使用16位表示，那么圖像容量是多少？
