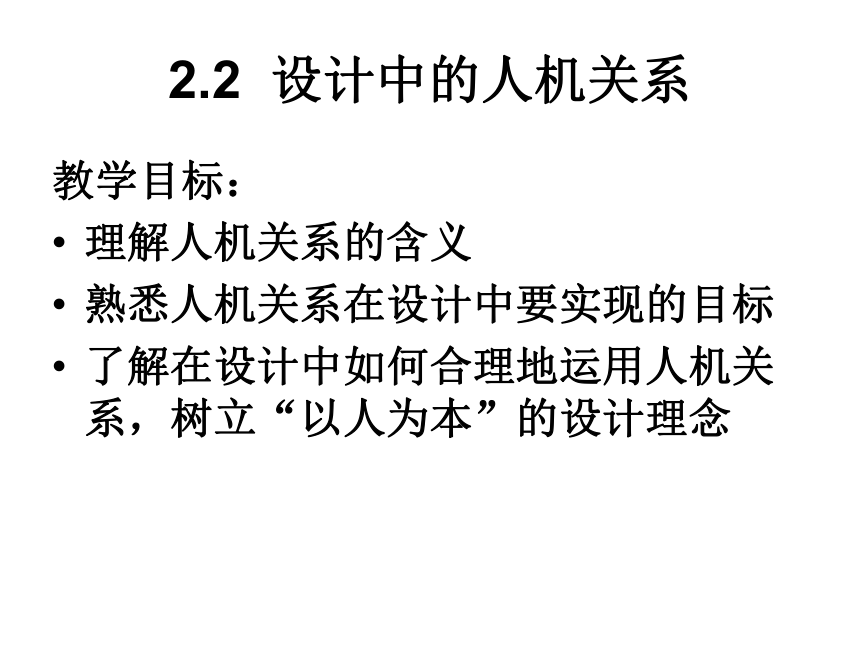

課件26張PPT。2.2 設計中的人機關系教學目標：
理解人機關系的含義
熟悉人機關系在設計中要實現的目標

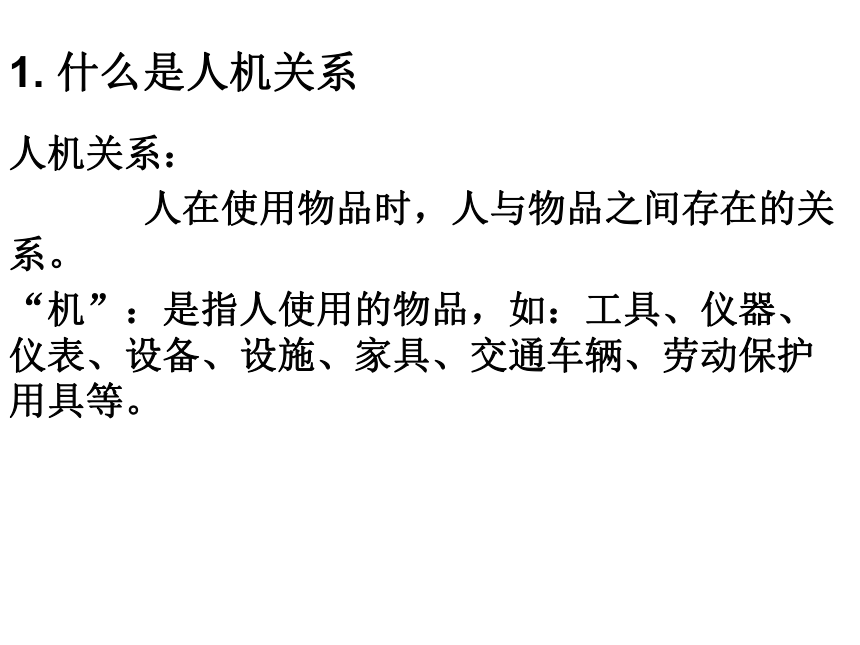

了解在設計中如何合理地運用人機關系，樹立“以人為本”的設計理念 1. 什么是人機關系 人機關系：
人在使用物品時，人與物品之間存在的關系。

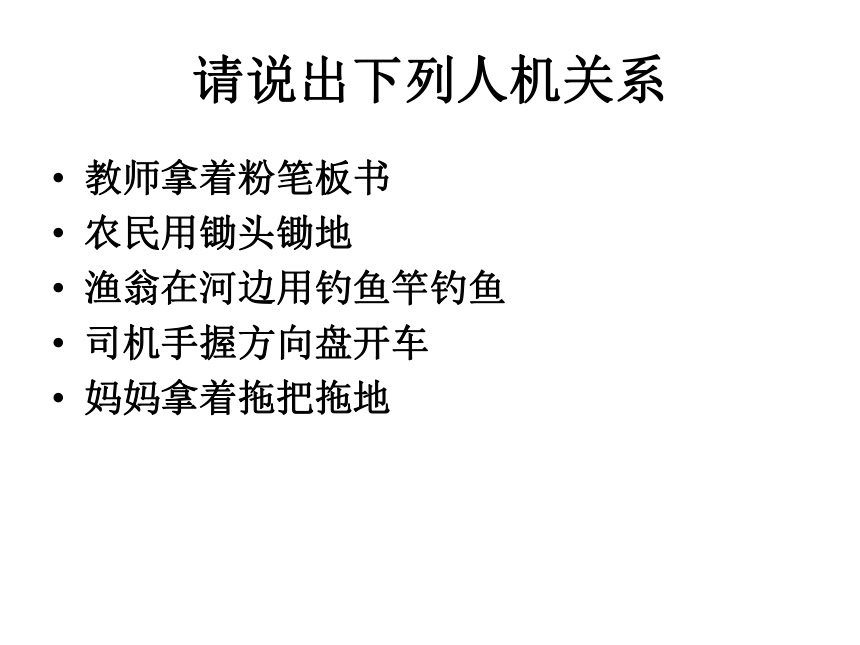

“機”：是指人使用的物品，如：工具、儀器、儀表、設備、設施、家具、交通車輛、勞動保護用具等。請說出下列人機關系教師拿著粉筆板書
農民用鋤頭鋤地
漁翁在河邊用釣魚竿釣魚
司機手握方向盤開車

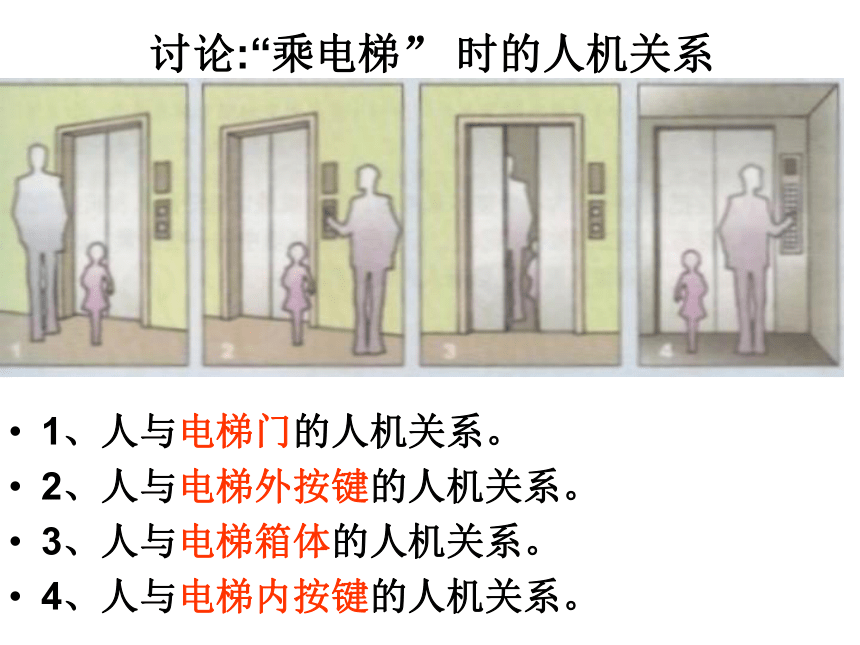

媽媽拿著拖把拖地開門時的人機關系:人與門板人與門把手人與門框討論:“乘電梯” 時的人機關系1、人與電梯門的人機關系。
2、人與電梯外按鍵的人機關系。
3、人與電梯箱體的人機關系。

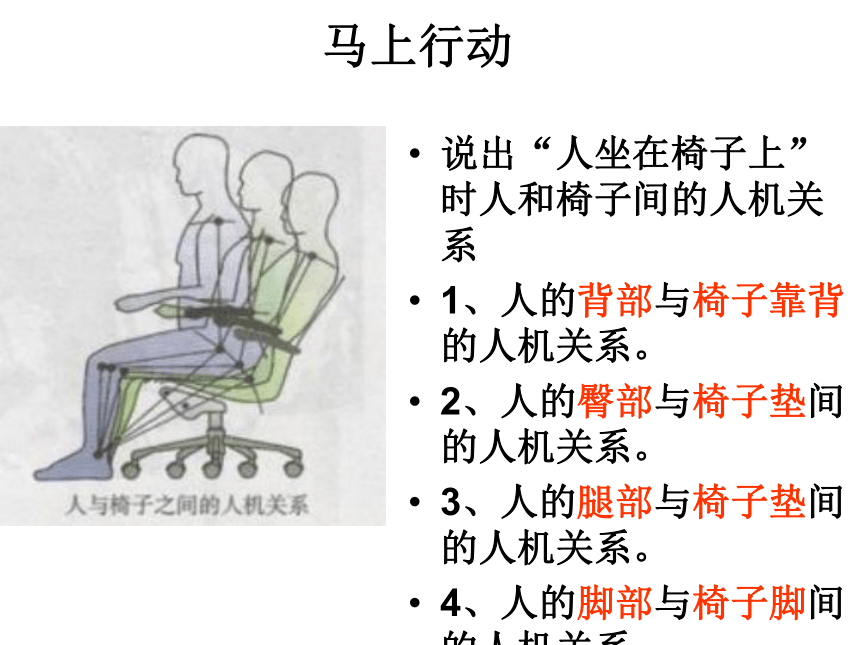

4、人與電梯內按鍵的人機關系。 馬上行動說出“人坐在椅子上”時人和椅子間的人機關系
1、人的背部與椅子靠背的人機關系。
2、人的臀部與椅子墊間的人機關系。
3、人的腿部與椅子墊間的人機關系。
4、人的腳部與椅子腳間的人機關系。人機工程學2.人機關系要實現的目標設計要體現以人為本的理念
(1) 高效:
設計中應把人和機作為一個整體來考慮，合理或最優地分配人和機的功能以促進二者的協調，提高人的工作效率。

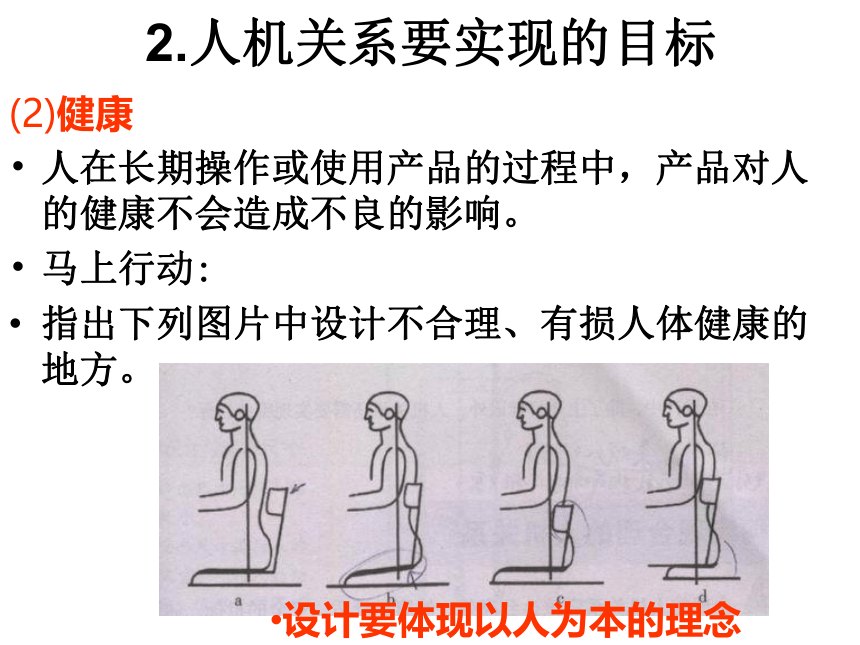

閱讀: 案例分析----鐵鍬的作業效率 思考: “鐵鍬作業試驗”中改進了哪些具體的人機關系而使工人的工作效率大大提高?2.人機關系要實現的目標(2)健康
人在長期操作或使用產品的過程中，產品對人的健康不會造成不良的影響。
馬上行動:
指出下列圖片中設計不合理、有損人體健康的地方。 設計要體現以人為本的理念2.人機關系要實現的目標(3)舒適
人在使用產品的過程中，人體能處于自然的狀態，操作或使用的姿勢能夠在人們自然、正常的肢體活動范圍之內，從而使人不致過早地產生疲勞。
設計要體現以人為本的理念思考：　你覺得右邊兩幅圖中的小工具，哪個使用起來更舒適？為什么？
想一想，生活中還有哪些類似的例子? 設計要體現以人為本的理念（4）安全
在長期操作或使用產品的過程中，不能對我們人的身體造成傷害 .
想一想：
在我們學校有哪些地方實現了人機關系中的安全目標？
例如: 走廊的欄桿2.人機關系要實現的目標設計要體現以人為本的理念想一想:
在設計中,人機關系除要考慮高效、健康、舒適、安全外，還要實現哪些目標？請再列舉一、二個。
環保
美觀
經濟設計要體現以人為本的理念3.如何實現合理的人機關系(1) 設計參照普通人群為標準,也要考慮特殊人群的需要.
馬上行動
如圖所示的地下通道，你認為其設計忽略了哪些人群的需要 ?
盲人設計要體現以人為本的理念地下過道中要修盲人道討論: 上圖設計中考慮到了哪些特殊人群的需要？單車嬰兒車 設計要體現以人為本的理念
(2)設計要符合人體的靜態尺寸,也要符合人體的動態尺寸，還有生活習慣、民族信仰 。設計要體現以人為本的理念1、圖中是否考慮到了人的靜態尺寸和動態尺寸?
2、請你找出生活中類似的情況，并提出改進的方案。 設計要體現以人為本的理念(3)要滿足人的生理需求,也要滿足人的心理需求(視覺、聽覺、觸覺、味覺）
如：
茶座、咖啡廳的設計應以暖色調為主，空間要小一些，以營造溫馨、寧靜的效果
辦公室以冷色調為主，空間要簡潔明快，以求產生嚴謹、高效的工作氛圍
醫院以藍色、白色為主，使病人產生平和的心態設計要體現以人為本的理念（4）信息的交互
人與產品的互動過程就是人與產品之間信息傳遞的過程.
如：電話機的號碼顯示、手機的來電顯示、帶攝像頭的手機、3G手機、從收音機到電視機
思考：如果汽車的喇叭聲換成閃燈會出現什么效果? 閱讀：汽車的顏色 哪種顏色的汽車最危險？
哪種顏色的汽車最安全？
危險：棕色、綠色、灰色
安全：銀灰色、紅色、黃色、藍色閱讀：汽車的顏色 練習站在工作臺前栽剪布料，哪一把剪刀更方便、省力、高效？
坐著剪紙用哪把剪刀更方便？再見
