知識回顧
說一說開關量的邏輯運算“與”“或”“非”的區別。
與
或
非
運算符：and
運算符：or
運算符：not
自然語言：
同時滿足......
既......又......
運算規則：
當多個條件同時滿足，結果為真，否則為假。
運算規則：
只要滿足一個條件，結果就為真。
自然語言：
或者......或者......
要么......要么......
運算規則：
如果滿足條件，則結果為假；
如果不滿足條件，則結果為真。
自然語言：
只要......就不......
《開關量與控制》
01 開關量邏輯運算的應用
子系統 運行的關鍵條件描述 主要邏輯運算
溫度可控制系統 “低于0℃”或“高于30℃”，且“有人” 或運算、與運算
二氧化碳濃度控制系統 “低于設定的閾值”且“有人” 與運算
自動消毒控制系統 不能“有人” 非運算

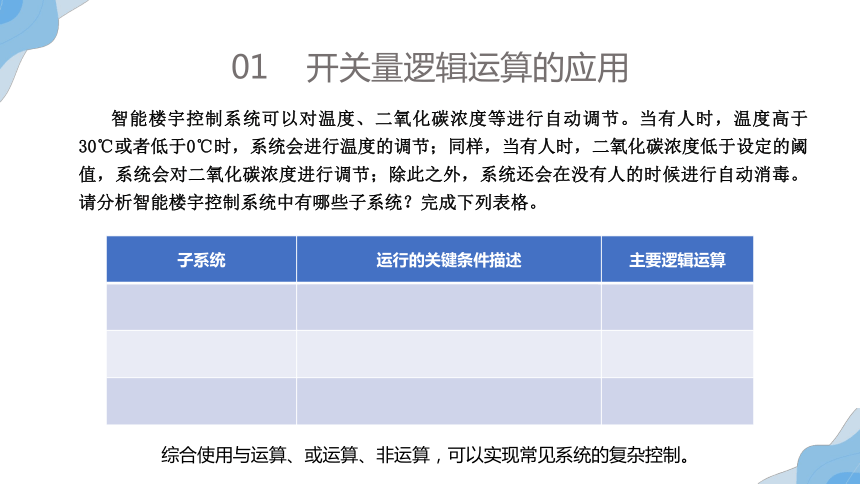

智能樓宇控制系統可以對溫度、二氧化碳濃度等進行自動調節。當有人時，溫度高于30℃或者低于0℃時，系統會進行溫度的調節；同樣，當有人時，二氧化碳濃度低于設定的閾值，系統會對二氧化碳濃度進行調節；除此之外，系統還會在沒有人的時候進行自動消毒。請分析智能樓宇控制系統中有哪些子系統？完成下列表格。
綜合使用與運算、或運算、非運算，可以實現常見系統的復雜控制。
02 設計小型開關系統

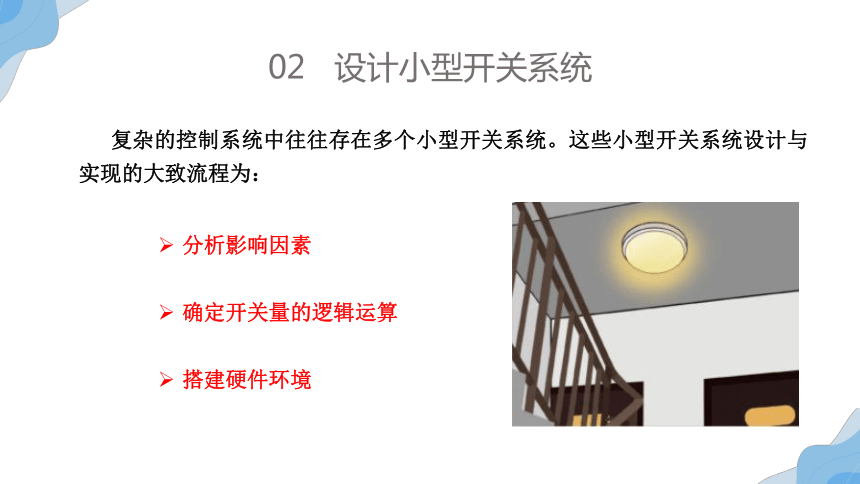

復雜的控制系統中往往存在多個小型開關系統。這些小型開關系統設計與實現的大致流程為：
分析影響因素
確定開關量的邏輯運算
搭建硬件環境
02 設計小型開關系統
常見聲控?zé)粢话阃ㄟ^聲音傳感器采集周圍聲音，當音量超過一定數值時，形成開關量的變化，從而實現開燈效果。
問題分析
1．當白天光線很好的時候，采集到的聲音超過一定的分貝，燈自動亮起會浪費電力資源；但是在雨天或陰天光線不好的時候，卻是需要的。
2．沒人出現但周邊環境產生較大聲音時，也會自動亮燈。
3．有人出現，但走路很輕時要故意跺跺腳發出聲音，才能亮燈。
02 設計小型開關系統
常見聲控?zé)粢话阃ㄟ^聲音傳感器采集周圍聲音，當音量超過一定數值時，形成開關量的變化，從而實現開燈效果。
分析影響因素
有時間段
光線亮暗程度
是否有人
聲音分貝數
時間段 光線明暗程度 是否有人 聲音分貝數 開關控制
白天 光線強 有人 高 不開
白天 光線強 有人 不高 不開
白天 光線弱 沒人 高 不開
。。。 。。。 。。。 。。。 。。。
晚上 光線弱 有人 不高 開
最關鍵因素
02 設計小型開關系統
常見聲控?zé)粢话阃ㄟ^聲音傳感器采集周圍聲音，當音量超過一定數值時，形成開關量的變化，從而實現開燈效果。
確定開關量的邏輯運算
03 搭建硬件環境
常見聲控?zé)粢话阃ㄟ^聲音傳感器采集周圍聲音，當音量超過一定數值時，形成開關量的變化，從而實現開燈效果。
搭建硬件環境
選擇需要使用的傳感器種類，根據需求選擇紅外傳感器和光線傳感器用于感知是否有人和光線亮暗程度。
