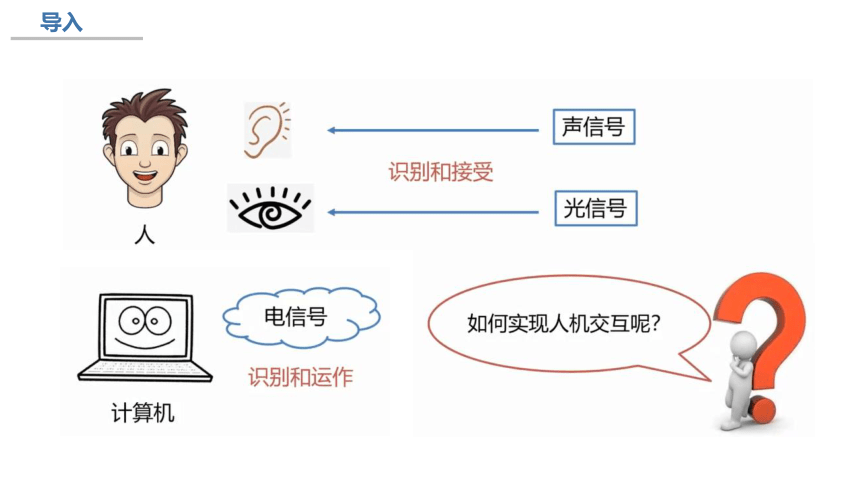

導入
是一種時通時斷的信號代碼，通過不同的排列順序來表達不同的英文字母、數字和標點符號，是由點dot（.）劃dash（-）這兩種符號所組成的。一點作為一個基本的信號單位，一劃的長度就相當于是3點的時間長度；在一個字母或是數字之內，每個點、劃之間的間隔就應該是兩點的時間長度；字母（數字）與字母（數字）之間的間隔就是7點的時間長度。
莫爾斯碼:

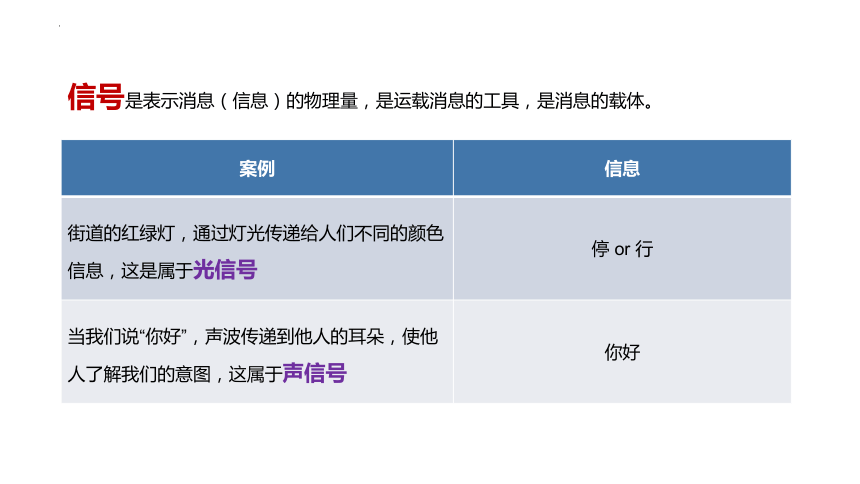

信號是表示消息（信息）的物理量，是運載消息的工具，是消息的載體。
案例 信息
街道的紅綠燈，通過燈光傳遞給人們不同的顏色信息，這是屬于光信號 停 or 行
當我們說“你好”，聲波傳遞到他人的耳朵，使他人了解我們的意圖，這屬于聲信號 你好
導入
數 據 編 碼
data encoding
數 據 編 碼
將現實世界的事物現象符號化、數據化。
按照編碼格式的不同，可以分為模擬信號和數字信號。

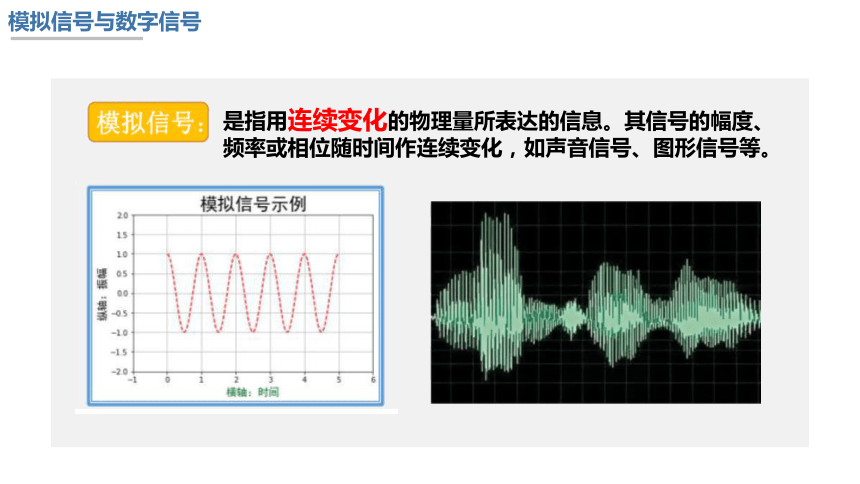

是指用連續變化的物理量所表達的信息。其信號的幅度、頻率或相位隨時間作連續變化，如聲音信號、圖形信號等。
模擬信號與數字信號

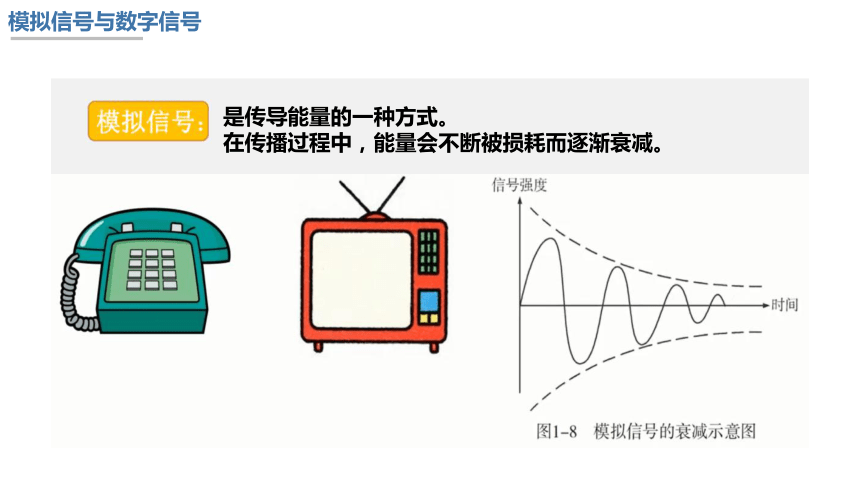

是傳導能量的一種方式。
在傳播過程中，能量會不斷被損耗而逐漸衰減。
模擬信號與數字信號

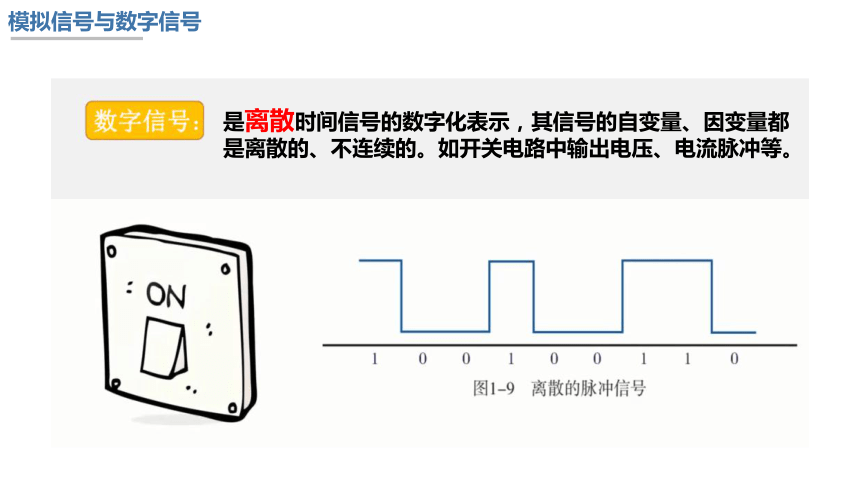

是離散時間信號的數字化表示，其信號的自變量、因變量都是離散的、不連續的。如開關電路中輸出電壓、電流脈沖等。
模擬信號與數字信號
模擬信號與數字信號

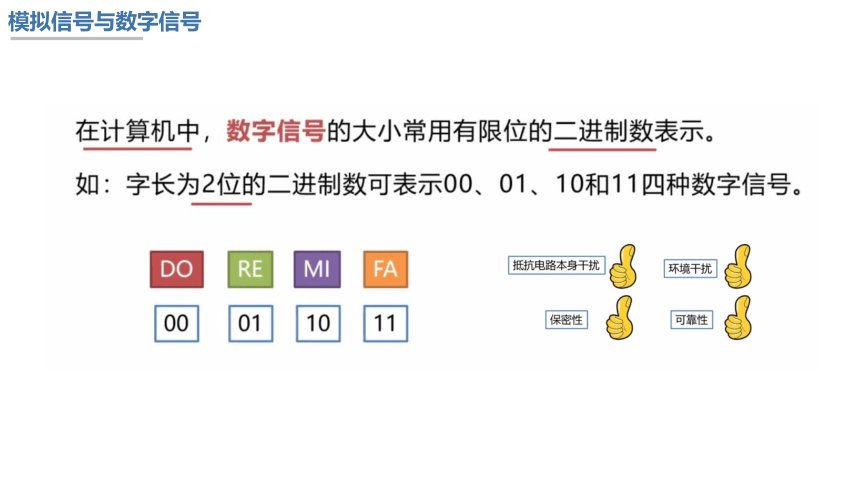

模擬信號與數字信號
計算機只能處理數字信號，如果要處理模擬信號，需要經過模數轉換將模擬信號轉化為數字信號再進行處理。
數據基本上是通過編碼將模擬信號轉換為數字信號進行存儲和傳輸，文字、圖像、聲音等類型的數據都可以經過編碼進行存儲和傳輸。
編碼的基本方式
文字編碼:
單字節碼：ASCII碼
是美國信息交換標準代碼，用8位二進制碼為字母、數字、控制符以及符號建立了轉換碼。
是將文字轉換為進制數表示。必須保證唯一性，即一個“碼”只能表示一個“字符”。
◆從表中得知：英文字母A的編碼為01000001（十進制數65）
看一看：
英文字母D的編碼為__________
01000100
0100
0001
0100
練一練：
（單選題）已知字母“d”的十進制ASCII碼為100，則字母“g”的ASCII碼的二進制值為（ ）
A、01111000 B、01100111
C、01011000 D、01000011
B
（判斷題）已知英文字母m的ASCII碼值是109，那么英文字母p的ASCII碼值為112。 （ ）
√
編碼的基本方式
圖像編碼:
在滿足一定保真度的條件下，對圖像數據進行變換、編碼和壓縮，以較少比特數表示圖像。
10000001
11111111
00000110
10000110
11111111
01100011
01111100
10000001
8 bit = 1 Byte
位圖采用位映射存儲格式，將每一個像素映射為一個數據，存放在以字節為單位的矩陣中。
計算機中常用單位
K是千 M是兆 G是吉咖 T是太拉
1Byte(字節)= 8bit(位)
1KB=1024Byte(字節)
1MB=1024KB
1GB=1024MB
1TB=1024GB
位(bit):二進制數系統中，每個0或1就是一個位(bit)，位是數據存儲的最小單位
字節(Byte):其中8bit就稱為一個字節（Byte）。
A 01000001
位
字節
編碼的基本方式
位圖文件大小:
上圖文件大小 = 32 × 2 ×1 ÷8 +4 × 2+40+14= 70 Byte（字節）
圖像X方向的像素數×圖像Y方向的像素數
圖像量化位數
圖像分辨率
圖像分辨率×圖像量化位數÷8
顏色表項
位圖文件大?。?br/>+
信息頭
+
文件頭
+
(單位:字節)
顏色表項=4*顏色種數
編碼的基本方式
圖像量化位數:
是指圖像中每像素的顏色所占的二進制位。如黑白圖像，每一個像素只有兩種可能性（黑、白），稱為1位圖像。
★當圖像量化位數為24時，沒有顏色表項。
練一練：
（單選題）如圖所示的是漢字“口”的8x8信息編碼圖，只有黑白兩種顏色，用“1”表示對應位置是黑方塊，“0”表示對應位置是白方塊，則圖中第七行從左向右排列的二進制信息編碼正確的是（ ）
A、01000010 B、01000001 C、101111101 D、10111110
A
練一練：
（單選題）一幅未經壓縮的16位真彩色圖片，其尺寸為1280*720，則該圖片的文件大小（不含文件頭14字節和位圖信息頭40字節）為（ ）
A、1280*720*16/8/1024 KB B、1280*720*16/8+4*216 KB
C、(1280*720*16/8+4*216)/1024 KB D、(1280*720*16/8+4*216)/1024/1024 KB
C
顏色表項（4*顏色種數）
編碼的基本方式
聲音編碼:
1、模擬信號數字化的步驟：
聲音是模擬信號，對聲音進行數據編碼，必須經過前期的數據采樣和數據量化。
編碼的基本方式
聲音編碼:
2、
（單位：字節）
（單位:Hz）
（單位:s）
176400（B）
編碼時采用的二進制位數越多，數據量越大，占用的存儲空間也越大。
練一練：
（單選題）小明錄制了一段時長為1分鐘、采樣頻率為44.1kHZ、量化位數為16位、雙聲道、WAVE格式的音頻，該音頻的存儲容量約為（ ）
A、10.1KB B、10.1MB
C、172KB D、172MB
B
