第5章 章 圖
圖的基本概念
圖的存儲
圖的創建
圖的遍歷
圖的基本概念
圖的存儲
圖的創建
5.2
5.3
5.1
點擊查看本小節知識架構
點擊查看本小節知識架構
點擊查看本小節知識架構
圖的遍歷
5.4
點擊查看本小節知識架構
學習目標
掌握
掌握
掌握
掌握
掌握?qǐng)D的基本概念與專業術語
1
掌握編寫圖的操作代碼
4
2
掌握?qǐng)D的存儲結構
3
掌握?qǐng)D的創建方法與遍歷方法
本章將介紹另一種非線性數據結構——圖。圖在高級嵌入式系統中應用非常廣泛，車載GPS導航系統就是圖的典型應用實例。圖形結構相較于樹形結構要更加復雜，樹形結構中的結點之間存在一對多的關系，而在圖形結構中，結點之間的關系可以是任意的。本章將從圖的概念與專業術語開始介紹，重點講解圖的存儲結構以及通過代碼實現圖的基本操作，包括創建、遍歷等。
5.1 圖的基本概念
5.1.1
圖的定義
返回目錄
5.1.2
圖的基本術語
5.1.1 圖的定義
在圖形結構中，結點之間的關系是任意的，每個結點都可以有任意個前驅或后繼。換一種方式說，圖是由任意個頂點和任意條邊組成的結構，頂點可以看作數據元素，邊是數據元素之間存在的關系。
圖的形式化定義為 G=(V,E)，其中：G表示一個圖，V表示圖中頂點的集合，E表示圖中邊（頂點間的關系）的集合。圖的邏輯結構如圖所示。
圖中，頂點共有9個，即 V={A,B,C,D, E,F,G,H,I}，邊共有14條，即 E={AB,AC,AD,BD, BE,CD,CG,CF,DG,DH,DE,EI,GH,HI}。
5.1.2 圖的基本術語
1.無向圖
如果頂點 V i 到頂點 V j 之間的邊沒有方向，則稱這條邊為無向邊，用無序偶對(V i ,V j )來表示。如果圖中任意兩個頂點之間的邊都是無向邊，則稱該圖為無向圖。如圖所示。
在無向圖中，如果任意兩個頂點之間都存在邊，則稱該圖為無向完全圖。含有n個頂點的無向完全圖有 條邊。如圖所示。
5.1.2 圖的基本術語
2.有向圖
如果頂點V i 到頂點 V j 之間的邊有方向，則稱這條邊為有向邊（也可以稱為弧），從頂點V i 到頂點 V j 的有向邊用有序偶對來表示。V i 稱為弧尾，V j 稱為弧頭。如果圖中任意兩個頂點之間的邊都是有向邊，則稱該圖為有向圖。如圖所示。
在有向圖中，如果任意兩個頂點之間都存在方向相反的兩條弧，則稱該圖為有向完全圖。含有n個頂點的有向完全圖有 n×（n－1）條邊。如圖所示。
5.1.2 圖的基本術語

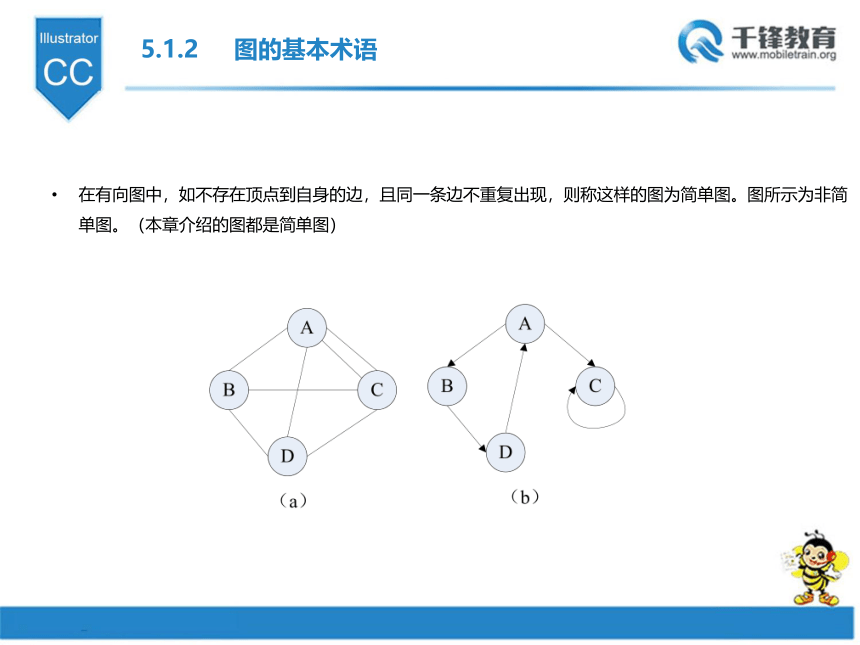

在有向圖中，如不存在頂點到自身的邊，且同一條邊不重復出現，則稱這樣的圖為簡單圖。圖所示為非簡單圖。（本章介紹的圖都是簡單圖）
5.1.2 圖的基本術語

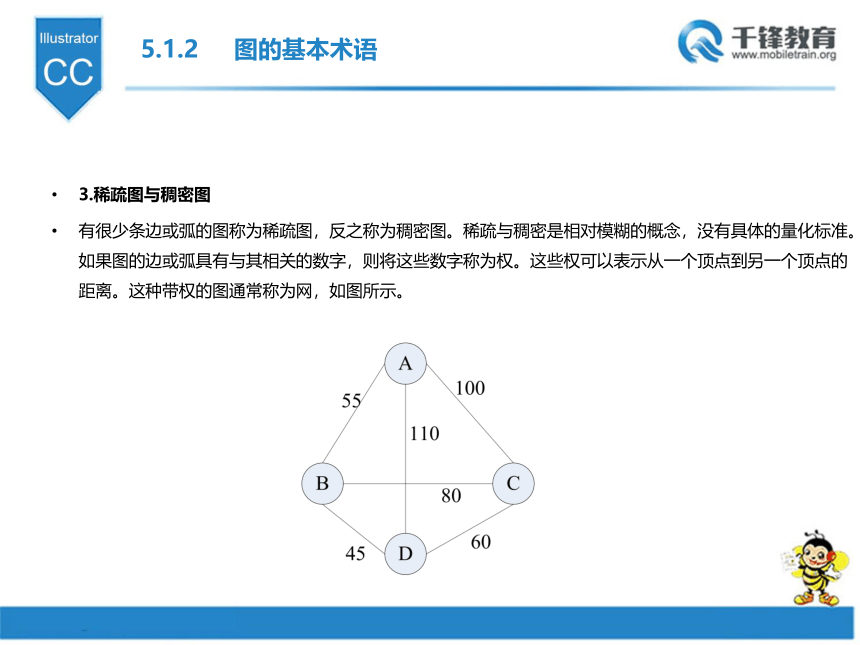

3.稀疏圖與稠密圖
有很少條邊或弧的圖稱為稀疏圖，反之稱為稠密圖。稀疏與稠密是相對模糊的概念，沒有具體的量化標準。如果圖的邊或弧具有與其相關的數字，則將這些數字稱為權。這些權可以表示從一個頂點到另一個頂點的距離。這種帶權的圖通常稱為網，如圖所示。
5.1.2 圖的基本術語

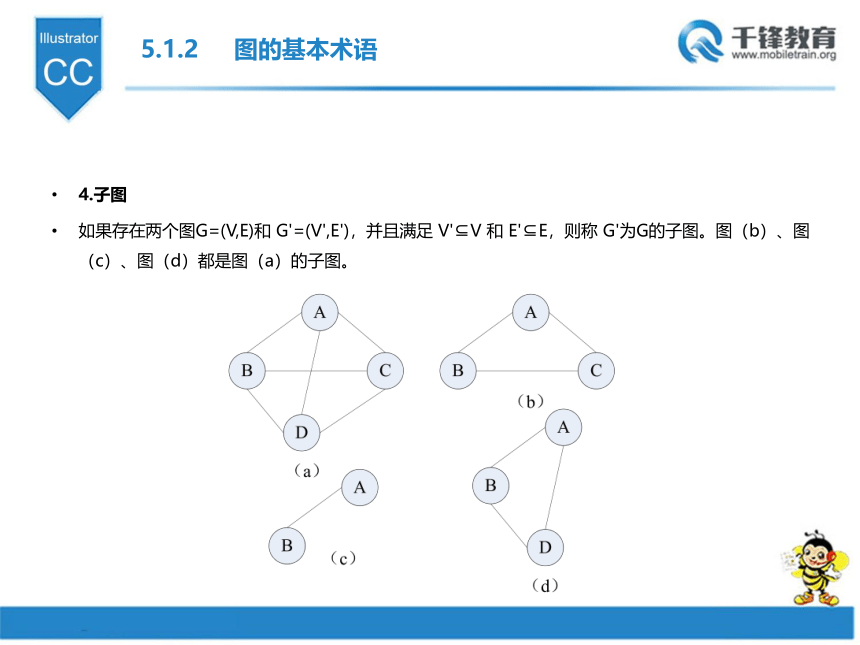

4.子圖
如果存在兩個圖G=(V,E)和 G'=(V',E')，并且滿足 V' V 和 E' E，則稱 G'為G的子圖。圖、圖、圖都是圖的子圖。
5.1.2 圖的基本術語
5.頂點的度
對于無向圖來說，某一個頂點的度是與該頂點相關聯的邊的數量。如圖所示，頂點A的度為3，表示為 D(A)=3；頂點B的度為2，表示為 D(B)=2。
對于有向圖來說，以頂點V i 為弧頭的弧的數量稱為 V i 的入度，以頂點 V i 為弧尾的弧的數量稱為V i 的出度，V i 的度為入度與出度的和。如圖所示，頂點C的入度為2，出度為2，度為4；頂點F的入度為1，度為1。
5.1.2 圖的基本術語
6.路徑
從頂點 V i 到頂點 V j 經過的頂點與弧稱為 V i 與 V j 之間的路徑。對于有向圖來說，其路徑也是有向的。路徑上弧的數量稱為路徑的長度。例如，圖中的頂點E到頂點F的路徑長度為3或4。
如果路徑中的頂點不重復出現，則稱該路徑為簡單路徑。第一個頂點與最后一個頂點相同的路徑稱為回路或環。除了第一個頂點與最后一個頂點之外，其他頂點不重復出現的回路稱為簡單回路或簡單環。
圖中，B→C→A、E→B→C→F都是簡單路徑；B→C→A→B為簡單回路。
7.連通性
如果頂點 V i 與頂點 V j 之間存在路徑，則稱 V i 與 V j 是連通的。若圖中任意兩頂點都連通，則稱該圖為連通圖。在有向圖中，任意一對頂點 V i 與 V j ，從 V i 到 V j 和從 V j 到 V i 都存在路徑，則稱該有向圖為強連通圖。
5.2 圖的存儲
5.2.1
鄰接矩陣
返回目錄
5.2.2
鄰接表
5.2.3
十字鏈表
5.2.4
鄰接多重表
5.2 圖的存儲
圖形結構的存儲涉及兩部分內容：頂點（數據元素）的信息與頂點之間的關系（邊或弧的信息）。本節將介紹4種存儲圖形結構的方法，分別為鄰接矩陣、鄰接表、十字鏈表、鄰接多重表。
5.2.1 鄰接矩陣
鄰接矩陣使用兩個數組（一個一維數組與一個二維數組）來表示圖形結構，一維數組用來存儲圖中頂點的信息，二維數組用來存儲圖中弧的信息。
假設圖G有n個頂點，則需要?jiǎng)?chuàng)建一個可以存儲n個數據元素的一維數組V[n]，并且創建一個可以存儲 n×n 個數據元素的二維數組arc[n][n]，也可以將二維數組理解為一個 n×n 的矩陣，其定義如下。
5.2.1 鄰接矩陣
上述公式中，1 表示頂點 V i 與頂點 V j 之間存在弧，0 表示不存在弧。
如圖所示，創建一個無向圖，并使用一維數組存儲頂點信息，使用二維數組（矩陣）表示頂點之間的關系。
5.2.1 鄰接矩陣
圖所示，存放圖頂點數據的數組為V[4]={A,B,C,D}，二維數組arc[4][4]對應圖中的矩陣，由此可知，arc[2][0]=1表示的是頂點A與頂點C之間存在弧，arc[3][2]=1表示的是頂點C與頂點D之間存在弧。
如果圖為有向圖，則表示方法與無向圖類似，如圖所示，同樣使用一維數組存儲圖中頂點的信息，使用二維數組存儲頂點之間的關系。
圖中，arc[3][0]=1表示從頂點D到頂點A具有弧，而arc[0][3]=0表示從頂點A到頂點D不具有弧。矩陣最后一行與最后一列表示頂點D的出度與入度，可知頂點D的度為3。
5.2.2 鄰接表
雖然鄰接矩陣可以解決圖形結構的邏輯存儲問題，但是當圖中的弧明顯少于頂點時，采用這種存儲方式會浪費大量的存儲空間。
如圖所示，無向圖中的大部分頂點之間不存在連接關系，而二維數組本身占用的存儲空間不會隨著記錄信息的減少而減少。因此，使用二維數組記錄頂點關系，可能會造成大量存儲資源浪費。
5.2.2 鄰接表
由線性表的存儲方式（第2章）可知，順序存儲（一維數組）由于預先分配內存可能會造成存儲資源浪費，而采用鏈?zhǔn)酱鎯?chǔ)則很好地解決了這一問題。圖形結構同樣可以采用鏈?zhǔn)酱鎯?chǔ)的方式記錄頂點關系，這種方式稱為鄰接表。
鄰接表使用數組與鏈表結合的方式表示圖形結構。使用一維數組存儲頂點信息，使用鏈表存儲頂點之間的關系。在一維數組中，每個數據元素分為兩部分，一部分為頂點數據，另一部分為指針。指針用來指向一個鏈表，該鏈表用來記錄當前頂點的鄰接點的信息。因?yàn)猷徑狱c(diǎn)的數量不固定，所以鏈表的長度也是不固定的。
使用鄰接表表示無向圖，如圖所示。
5.2.2 鄰接表
圖所示，一維數組中的每一個數據元素由data和ver組成。data中存儲的是頂點的數據，ver中存儲的是指針，該指針指向一個鏈表，鏈表中的結點存儲的是當前頂點的鄰接點的下標。其中，adj表示鄰接點在一維數組中的下標，next用來指向下一個鄰接點。
圖中無向圖的頂點B，與其鄰接的是頂點A與頂點C，而頂點A與頂點C在一維數組中的下標分別為0、2，因此頂點B對應的ver指向的鏈表中有兩個結點，分別存儲的值為0、2。
如果圖是有向圖，其鄰接表的結構也是類似的。由于有向圖的弧是有方向的，因此既需要記錄以頂點為弧頭的弧，也需要記錄以頂點為弧尾的弧。使用鄰接表的方式表示有向圖，如圖所示。
5.2.2 鄰接表
圖所示，鄰接表中的adj存儲的是某一頂點（該頂點為弧尾，出度）的鄰接點在一維數組中的下標。逆鄰接表與鄰接表相反，adj存儲的是作為弧頭（入度）的頂點的鄰接點所在的下標。由圖可知，頂點B為弧尾，鄰接點為頂點A與頂點C，頂點A與頂點C在一維數組中的下標分別為0、2。頂點B為弧頭，鄰接點為頂點C，鄰接點在一維數組中的下標為2。
如果圖中頂點之間的關系具有權值，則需要在鄰接表中添加一個記錄權值的數據域，如圖所示。
圖中，頂點C為弧尾時，其鄰接點為頂點A與頂點D，對應的權值為15與13。
5.2.3 十字鏈表
對于有向圖而言，鄰接表具有一定的缺陷。如圖所示，鄰接表只能解決頂點出度的問題，而逆鄰接表只能解決頂點入度的問題。因此，可以考慮將鄰接表與逆鄰接表結合到一起，這種存儲方式就是十字鏈表。
十字鏈表與鄰接表都采用了數組與鏈表結合的方式來表示圖形結構。十字鏈表相對于鄰接表而言，數據的結構更加復雜。其中，一維數組中的數據元素的結構如圖所示。
圖中，data表示有向圖中頂點的數據，in表示指針，指向以該頂點為弧頭的鄰接點的記錄（即鏈表中的結點），out同樣為指針，指向以該頂點為弧尾的鄰結點的記錄（即鏈表中的結點）。
5.2.3 十字鏈表
鏈表中的結點保存的是鄰接點的記錄，其結構如圖所示。
圖中，tail表示弧尾頂點在數組中的下標，head表示弧頭頂點在數組中的下標，headlink為指針，指向以頂點為弧頭的下一個鄰接點的記錄，taillink同樣為指針，指向以頂點為弧尾的下一個鄰接點的記錄。
假設存在一個有向圖，使用十字鏈表表示該有向圖，如圖所示。
5.2.3 十字鏈表
頂點 A 作為弧尾時，鄰接點為頂點 D，而作為弧頭時，鄰接點為頂點 B 與頂點 C。因此，頂點 A的 in 指向的結點中，tail 值為 1（即鄰接點 B 的數組下標），head 值為 0（即頂點 A 的數組下標），headlink 指向下一個鄰接點的記錄，其 tail 值為 2（即鄰接點 C 的數組下標），head 值為 0（即頂點 A的數組下標）。頂點 A 的 out 指向的結點中，tail 值為 0（即頂點 A 的數組下標），head 值為 3（即鄰接點 D 的數組下標）。
頂點 B 作為弧尾時，鄰接點為頂點 A 與頂點 C，而作為弧頭時，鄰接點為頂點 C。因此，頂點 B的 in 指向的結點中，tail 值為 2（即鄰接點 C 的數組下標），head 值為 1（即頂點 B 的數組下標）。頂點 B 的 out 指向的結點中，tail 值為 1（即頂點 B 的數組下標），head 值為 0（即鄰接點 A 的數組下標），taillink 指向下一個鄰接點的記錄，其 tail 值為 1（即頂點 B 的數組下標），head 值為 2（即鄰接點 C 的數組下標）
頂點 C 與頂點 D 的情況可參考上述分析，這里不再詳細描述。十字鏈表的優勢就是將鄰接表與逆鄰接表進行了結合。由圖 5.19 可以看出，十字鏈表的本質是鏈表交叉，即同一個結點可以存在于多條鏈表中。
5.2.4 鄰接多重表
鄰接多重表與鄰接表類似，不同的是，鄰接多重表重點關注的是頂點之間的關系（邊或弧），而非頂點。使用鄰接表表示無向圖時，如果選擇操作圖中的某一條邊，則需要找到這條邊的兩個頂點在鄰接表中的信息，然后才能進行操作。如果當前需要頻繁地處理頂點之間的關系，那么使用鄰接表表示圖形結構并不是一個很好的選擇。
鄰接多重表使用數組與鏈表結合的方式表示圖形結構，其不同于鄰接表的是，鏈表中的結點表示的是與頂點相關聯的邊，而非頂點。鄰接多重表中結點的結構如圖所示。
圖中，iver與jver表示與邊相關聯的兩個頂點在數組中的下標，ilink指向與頂點iver相關聯的下一條邊的記錄（下一個鏈表結點），jlink指向與頂點jver相關聯的下一條邊的記錄（下一個鏈表結點）。
5.2.4 鄰接多重表
使用鄰接多重表表示無向圖如圖所示。
5.2.4 鄰接多重表
圖所示，與頂點A相關聯的邊有3條，分別為(A,B)、(A,C)、(A,D)。如果轉換為用數據下標表示，則分別為(0,1)、(0,2)、(0,3)。因此，頂點A的ver指向的結點中，iver為0（頂點A），jver為1（頂點B），且ilink指向下一個結點，該結點的jver為0（頂點A），iver為3（頂點D），jlink指向下一個結點，該結點的iver為0，jver為2。
鄰接多重表與鄰接表類似，鄰接表關注的是頂點的信息，而鄰接多重表關注的是頂點之間（的關系邊或弧）。
5.3 圖的創建
5.3.1
定義圖形結構
返回目錄
5.3.2
創建圖形結構
5.3.3
確定頂點關系
5.3.4
輸出頂點關系
5.3.5
整體測試
5.3 圖的創建
5.2節主要介紹了如何實現圖形結構的存儲，即圖形結構在計算機中的實現方法。本節將通過具體的代碼實現圖形結構的創建以及操作。
5.3.1 定義圖形結構
下面展示通過鄰接矩陣的方式對圖形結構進行定義。鄰接矩陣采用一維數組與二維數組組合的方式表示圖形結構。因此，通過代碼實現對圖形結構的定義如下所示。
以上述定義通過結構體將一維數組與二維數組組合在一起表示圖形結構。如果采用5.2節中介紹的其他方式表示圖形結構，只需將結構體中的二維數組替換成其他結構即可。
5.3.2 創建圖形結構
下面展示通過鄰接矩陣的方式創建無向圖，具體代碼如下。（變量定義與5.3.1節一致）。
以上代碼使用malloc()函數為結構體申請內存空間，對結構體中的一維數組賦值就是向頂點中保存數據。需要特別注意的是，該函數并未確定圖中頂點之間的關系。
5.3.3 確定頂點關系
確定圖中頂點之間的關系需要對二維數組賦值，假設數字1表示頂點之間存在關系（頂點之間存在弧），數字0表示頂點之間不存在關系。具體代碼如下。（變量定義與5.3.1節一致）。
以上代碼通過函數scanf()讀取終端輸入，輸入內容為二維數組的坐標。賦值為1，表示存在關系。
5.3.4 輸出頂點關系
輸出頂點關系即輸出二維數組中的數據，通過數據可以判定無向圖中頂點之間的關系。具體代碼如下所示。（變量定義與5.3.1節一致）。
以上代碼遍歷整個二維數組，通過某一個結點的值，即可推出頂點之間是否存在弧。例如，matrix[1][2]=1表示一維數組中保存的第2個頂點與第3個頂點之間存在弧。
5.3.5 整體測試
對5.3.1節至5.3.4節的功能代碼進行整體測試，示例代碼參考教材5.3.5節。
例中，主函數調用子函數完成圖的創建，然后執行確定頂點關系的函數，最后輸出圖中頂點的關系。程序運行結果如下所示。
5.3.5 整體測試
運行程序，按照格式輸入坐標值，當輸入格式錯誤的內容時，程序自動結束讀取。根據輸出內容可知，具有關系的邊有(V 0 ,V 1 )、(V 0 ,V 2 )、(V 0 ,V 3 )、(V 1 ,V 2 )、(V 1 ,V 3 )、(V 2 ,V 3 )、(V 2 ,V 4 )、(V 3 ,V 4 )。因此，根據輸入的頂點數據與關系，可以確定程序創建的無向圖的邏輯結構，如圖所示。
5.4 圖的遍歷
5.4.1
深度優先搜索
返回目錄
5.4.2
廣度優先搜索
5.4.3
最短路徑
5.4 圖的遍歷
圖的遍歷與樹的遍歷類似，即從圖中的某個頂點開始，經過一定的路線訪問圖中所有可以訪問的頂點，并且這些頂點只能被訪問一次，這個過程稱為圖的遍歷。圖的遍歷方式通常可以分為深度優先搜索與廣度優先搜索兩種。
5.4.1 深度優先搜索
1.深度優先搜索的概念
深度優先搜索（Depth First Search，DFS）類似于樹的先序遍歷。從圖中的某個頂點開始訪問，訪問完成后，需要按照深度優先的原則，繼續訪問其鄰接點，并以此類推。若某頂點的鄰接點全部訪問完畢，則回溯到它的上一個頂點，然后從此頂點開始，按照深度優先的原則繼續搜索，直到可以被訪問的頂點都訪問完畢為止。
如圖所示，假設從無向圖中的頂點A開始訪問，定義一個訪問規則（參考樹的先序遍歷）：訪問頂點的下一個鄰接點時，首先訪問頂點右邊（頂點角度）的鄰接點。
5.4.1 深度優先搜索
圖 中，按照先訪問頂點右邊的鄰接點的規則，從訪問頂點 A開始，頂點 A 的鄰接點有 B、F，應該先訪問頂點 B。頂點 B 的鄰接點有 C、G、H，應該先訪問頂點 C。頂點 C 的鄰接點有 B、G、D，應該先訪問頂點 D。頂點 D 的鄰接點有 C、G、H、I、E，應該先訪問頂點 E。頂點 E 的鄰接點有 D、I、F，應該先訪問頂點 F。頂點 F的鄰接點有 A、H、I、E，因?yàn)轫旤c(diǎn) A 已經被訪問，所以應該先訪問頂點 H。頂點 H 的鄰接點為 B、D、I、F，其中頂點 B、D、F 都已經被訪問，因此只能訪問頂點 I。經過上述遍歷后，可以發現頂點G 并沒有被訪問，因此在訪問到 I 時，遍歷并沒有結束，而需要按照原來訪問的路徑返回。當返回到頂點 D 時，鄰接點 C、H、I 都已經被訪問，只剩下頂點 G 未被訪問。頂點 G 訪問完成后，繼續返回，直到返回到頂點 A 停止。
綜上所述，圖中頂點的訪問順序?yàn)?A-B-C-D-E-F-H-I-G。由上述遍歷過程可以看出，該遍歷方式與樹的遍歷一樣，需要借助遞歸的方式實現。
5.4.1 深度優先搜索
2.深度優先搜索的實現
下面介紹基于鄰接矩陣存儲方式的深度優先搜索，其核心操作為采用遞歸調用的思想尋找頂點的鄰接點。如果某個頂點的所有鄰接點都已經被訪問，則返回到上一個頂點，繼續訪問。具體代碼如下所示。（變量定義與5.3.1節一致）。
5.4.1 深度優先搜索
5.4.1 深度優先搜索
以上代碼中采用遞歸調用的方式，依次尋找頂點的鄰接點。其設計思想如圖所示。
graph_DFS()函數的功能為輸出頂點數據，并調用graph_adj()函數尋找頂點的鄰接點。
5.4.1 深度優先搜索
3.整體測試
整體測試需要結合鄰接矩陣存儲圖形結構的代碼（例5-1），示例代碼參考教材5.4.1節。
例中，主函數調用子函數創建圖，并需要終端輸入頂點關系，通過深度優先搜索函數輸出訪問結果。程序運行結果如下所示。
5.4.1 深度優先搜索
5.4.1 深度優先搜索
無向圖中的頂點共有 9 個，根據輸入的頂點數據與關系，可以確定程序創建的無向圖的邏輯結構，如圖 所示。
例輸出的搜索結果為 0–1–2–3–4–5–7–8–6，結合圖 5.25 可知，運算結果與推理一致，深度搜索成功。
5.4.2 廣告優先搜索
1.廣度優先搜索的概念
廣度優先搜索（Breadth First Search，BFS）類似于樹的層序遍歷,。例如，5.4.1節中的圖5.23中，從頂點A開始訪問（頂點A作為層序遍歷的第一層）；頂點A的鄰接點為頂點B、頂點F，因此將頂點B、頂點F作為層序遍歷的第二層，其鄰接點為C、G、H、E；同樣將頂點C、頂點G、頂點H、頂點E作為層序遍歷的第三層，其鄰接點為頂點D、頂點I（頂點D、I作為遍歷的第四層）。將圖按照層序遍歷的思想重新設計，如圖所示。
5.4.2 廣告優先搜索
無論是樹還是圖，層序遍歷都需要借助于隊列來完成（隊列實現數據先進先出）。圖中，第一層為頂點A，第二層為頂點B、頂點F，第三層為頂點C、頂點G、頂點H、頂點E，第四層為頂點D、頂點I。因此，通過隊列實現遍歷的原理如圖所示。
5.4.2 廣告優先搜索
圖所示原理為：將無向圖中每一層的頂點按照順序入隊、出隊，并訪問數據。廣度優先搜索即每次必須先找到頂點的所有鄰接點，訪問完成后，再尋找這些鄰接點的下一層鄰接點。
2. 廣度優先搜索的實現
下面介紹基于鄰接矩陣存儲方式的廣度優先搜索，具體代碼如下所示。（隊列函數實現可參考3.6節鏈?zhǔn)疥?duì)列的代碼實現）。
5.4.2 廣告優先搜索
以上代碼實現的原理如圖所示。
5.4.2 廣告優先搜索
3.整體測試
整體測試需要結合鄰接矩陣存儲圖形結構的代碼（例5-1）以及3.6節鏈?zhǔn)疥?duì)列的操作代碼。首先將鏈?zhǔn)疥?duì)列的操作代碼直接封裝為頭文件，然后使用操作圖形結構的代碼調用該頭文件，即可完成測試。
鏈?zhǔn)疥?duì)列的操作代碼，鏈?zhǔn)疥?duì)列的操作代碼參考教材5.4.2節。
廣度優先搜索的代碼參考教材5.4.2節。
例中，主函數調用子函數完成圖的創建，然后執行確定頂點關系的函數，最后輸出圖中頂點的關系。通過廣度優先搜索函數實現遍歷，程序運行結果如下所示。
5.4.2 廣告優先搜索
5.4.2 廣告優先搜索
無向圖中的頂點共有 9 個，根據輸入的頂點數據與關系，可以確定程序創建的無向圖的邏輯結構與 5.4.1 節中的圖 5.25 一致。其中，頂點 V 0 的鄰接點為頂點 V 1 、頂點 V 5 ，頂點 V 1 、頂點 V 5 的鄰接點為頂點 V 2 、頂點 V 4 、頂點 V 6 、頂點 V 7 ，頂點 V 2 、頂點 V 4 、頂點 V 6 、頂點 V 7 的鄰接點為頂點 V 3 、頂點 V 8 。按照層序遍歷的思想重新設計，如圖所示。
結合圖和廣度優先搜索的規則，可以推理出頂點被訪問的 順 序 為 V 0 -V 1 -V 5 -V 2 -V 6 -V 7 -V 4 -V 3 -V 8 。 程 序 輸 出 的 結 果 為0–1–5–2–6–7–4–3–8。程序輸出結果與推理結果一致，表示廣度優先搜索成功。
5.4.3 最短路徑
1．最短路徑的概念
在非網圖（邊或弧不具有權值）中，最短路徑指的是兩頂點之間經過邊數最少的路徑。而在網圖（邊或弧具有權值）中，最短路徑指的是兩頂點之間經過的邊的權值之和最小的路徑，路徑上的第一個頂點稱為源點，最后一個頂點稱為終點。
2．迪杰斯特拉算法
迪杰斯特拉（Dijkstra）算法是按照路徑長度遞增次序產生最短路徑的算法。迪杰斯特拉算法主要討論的是從一個頂點到其余各個頂點的最短路徑（也稱為單源最短路徑）。算法的基本思想為：將圖中的頂點分為兩個集合 S 和 T，集合 S 中存放已確定最短路徑的頂點，集合 T 中存放未確定最短路徑的頂點，按照最短路徑長度遞增的次序?qū)⒓?T 中的頂點逐個加入集合 S，直到從源點出發可以到達的所有頂點都在集合 S 中。
5.4.3 最短路徑
如圖所示，創建一個具有權值的圖。接下來通過該圖形結構對迪杰斯特拉算法的原理進行分析。
（1）在集合 S 中加入頂點 A，即 S=(A)，此時最短路徑為 A→A（權值為 0）。集合 T 中的頂點有 B、C、D、E、F，即 T=(B,C,D,E,F)。頂點 A 的鄰接點為頂點 B、頂點 C，A→B 的權值為 6，A→C 的權值為 3，其中 A→C 的權值較小。
5.4.3 最短路徑
（2）在集合 S 中加入頂點 C，即 S=(A,C)。集合 T 中的頂點有 B、D、E、F，即 T=(B,D,E,F)。頂
點 C 的鄰接點有頂點 A、頂點 B、頂點 D、頂點 E，A→C→B 的權值為 5，A→C→D 的權值為 6，A→C→E的權值為 7，其中 A→C→B 的權值最小。
（3）在集合 S 中加入頂點 B，即 S=(A,C,B)。集合 T 中的頂點有 D、E、F，即 T=(D,E,F)。頂點 B的鄰接點有頂點 A、頂點 C、頂點 D，A→C→B→D 的權值為 10，該權值大于上一步中 A→C→D 的權值。因此，這里需要變更為權值較小的路徑，即 A→C→D。
（4）在集合 S 中加入頂點 D，即 S=(A,C,B,D)。集合 T 中的頂點有 E、F，即 T=(E,F)。頂點 D 的鄰接點有頂點 B、頂點 C、頂點 E、頂點 F，A→C→D→E 的權值為 8，A→C→D→F 的權值為 9。路徑 A→C→D→E 的權值大于上一步中 A→C→E 的權值。因此，這里需要變更為權值較小的路徑，即A→C→E。
（5）在集合 S 中加入頂點 E，即 S=(A,C,B,D,E)。集合 T 中的頂點有 F，即 T=(F)。頂點 E 的鄰接點為頂點 C、頂點 D、頂點 F，A→C→E→F 的權值為 12，該權值大于上一步中 A→C→D→F 的權值。因此，這里需要變更為權值較小的路徑，即 A→C→D→F。
5.4.3 最短路徑
（5）在集合 S 中加入頂點 E，即 S=(A,C,B,D,E)。集合 T 中的頂點有 F，即 T=(F)。頂點 E 的鄰接點為頂點 C、頂點 D、頂點 F，A→C→E→F 的權值為 12，該權值大于上一步中 A→C→D→F 的權值。因此，這里需要變更為權值較小的路徑，即 A→C→D→F。
（6）在集合 S 中加入頂點 F，即 S=(A,C,B,D,E,F)。集合 T 為空，查找完畢。頂點 A 到頂點 A 的最短路徑為 A→A（0），頂點 A 到頂點 B 的最短路徑為 A→C→B（5），頂點 A 到頂點 C 的最短路徑為
A→C（3），頂點 A 到頂點 D 的最短路徑為 A→C→D（6），頂點 A 到頂點 E 的最短路徑為 A→C→E（7），頂點 A 到頂點 F 的最短路徑為 A→C→D→F（9）。
由上述分析可知，通過迪杰斯特拉算法計算兩頂點之間的最短路徑并非一步完成，而是在已經得出最短路徑的基礎上，求到更遠頂點的最短路徑。上述操作中，按最短路徑長度的遞增次序依次把集合 T 中的頂點加入集合 S。在加入的過程中，總保持從源點 A 到集合 S 中各頂點的最短路徑長度不大于從源點 A 到集合 T 中任何頂點的最短路徑長度。
5.4.3 最短路徑
3．弗洛伊德算法
如果每次以圖中的一個頂點（不重復）作為源點，重復執行迪杰斯特拉算法，便可求出每對頂點之間的最短路徑，但顯然這種處理方式是比較復雜的。接下來將介紹一種適合計算任意兩頂點之間的最短路徑的算法——弗洛伊德（Floyd）算法。
弗洛伊德算法的核心為：對于任意一對頂點 V i 和 V j ，判斷是否存在一個頂點 V x ，使得從頂點 V i到頂點 V x 再到頂點 V j 比己知的路徑更短，如果存在，則更新該路徑。
如圖所示，創建一個有向圖。接下來通過該圖形結構對弗洛伊德算法的原理進行分析。
5.4.3 最短路徑
使用矩陣（二維數組E）表示圖中有向圖的頂點關系，如圖所示。
頂點 A 到頂點 B 的路徑為 2，則設 E[0][1]=2。頂點 C 到頂點 B 不存在弧，則設 E[2][1] =∞。頂?shù)?D 到頂點 C 的路徑為 12，則設 E[3][2]=12。
根據弗洛伊德算法的核心思想，如果需要將任意兩個頂點（例如，從頂點 A 到頂點 C）之間的路徑變短，則需要引入第三個頂點（假設為頂點 K），并通過這個頂點中轉（即 A→K→C）。而有些時候需要經過兩個或更多的頂點中轉才能使路徑變短，如 A→K→L→M→C。
5.4.3 最短路徑
圖中，從頂點 D 到頂點 C 的路徑權值為 12，如果通過頂點 A 中轉（D A C），路徑將縮短為權值 11（E[3][0]+E[0][2]=5+6=11）。其中，頂點 A 到頂點 C 也可以通過頂點 B 中轉，使得頂點A 到頂點 C 的路徑縮短為權值 5（E[0][1]+E[1][2]=2+3=5）。因此，同時經過頂點 A 和頂點 B 中轉，從頂點 D 到頂點 C 的路徑會進一步縮短為權值 10。
圖中，如果任意兩個頂點之間不允許通過其他頂點中轉，那么頂點之間的最短路徑就是初始路徑，權值如圖 5.32 所示。如果只允許通過頂點 A 進行中轉，那么需要對任意兩點之間的最短路徑進行更新，如圖所示。
5.4.3 最短路徑
圖中，頂點 C 到頂點 B 的路徑更新后權值為 9，即 E[2][1]=9，頂點 D 到頂點 B 的路徑更新后權值為 7，即 E[3][1]=7，頂點 D 到頂點 C 的路徑更新后權值為 11，即 E[3][2]=11。
如果允許通過頂點 A 與頂點 B 進行中轉，那么需要對任意兩點之間的最短路徑再次進行更新，如圖所示。
5.4.3 最短路徑
圖中，頂點 A 到頂點 C 的路徑更新后權值為 5，即 E[0][2]=5，頂點 D 到頂點 C 的路徑更新后權值為 10，即 E[3][2]=10。
如果允許通過頂點 A、B、C 進行中轉，那么需要對兩點之間的最短路徑再次進行更新，如圖所示。
圖中，頂點 B 到頂點 A 的路徑更新后權值為 10，即 E[1][0]=10，頂點 B 到頂點 D 的路徑更新后權值為 4，即 E[1][3]=4。
5.4.3 最短路徑
如果允許通過所有頂點進行中轉，那么需要對兩點之間的最短路徑再次進行更新，如圖所示。
如圖中，頂點B到頂點A的路徑更新為9，即E[1][0]=9，頂點C到頂點A的路徑更新為6，即E[2][0]=6，頂點C到頂點B的路徑更新為8，即E[2][1]=8。
5.4.3 最短路徑
將圖與圖 5.32 進行對比可以看出，通過逐個添加頂點中轉（弗洛伊德算法的核心），圖中部分頂點之間的路徑縮短。頂點 A 到 C 的路徑更新后權值為 5（A→B→C），頂點 B 到 A 的路徑更新后權值為 9（B→C→D→A），頂點 B 到頂點 D 的路徑更新后權值為 4（B→C→D），頂點 C 到 A 的路徑更新后權值為 6（C→D→A），頂點 C 到頂點 B 的路徑更新后權值為 8（C→D→A→B），頂點 D 到頂點 B 的路徑更新后權值為 7（D→A→B），頂點 D 到頂點 C 的路徑更新后權值為 10（D→A→B→C）。圖中各頂點之間的路徑就是最短路徑。
本章小結
本章主要介紹了一種非線性數據結構——圖，包括圖的基本概念、圖的存儲、圖的創建、圖的遍歷四個部分。其中，需要重點關注的是圖形結構的存儲方法，即鄰接矩陣、鄰接表、十字鏈表、鄰接多重表。本章在最后展示了圖形結構（基于鄰接矩陣表示）的操作代碼，包括圖的創建、圖的遍歷。圖的遍歷主要有深度優先搜索與廣度優先搜索。望讀者理解圖形結構的存儲方法以及圖的遍歷，熟練編寫操作代碼。
