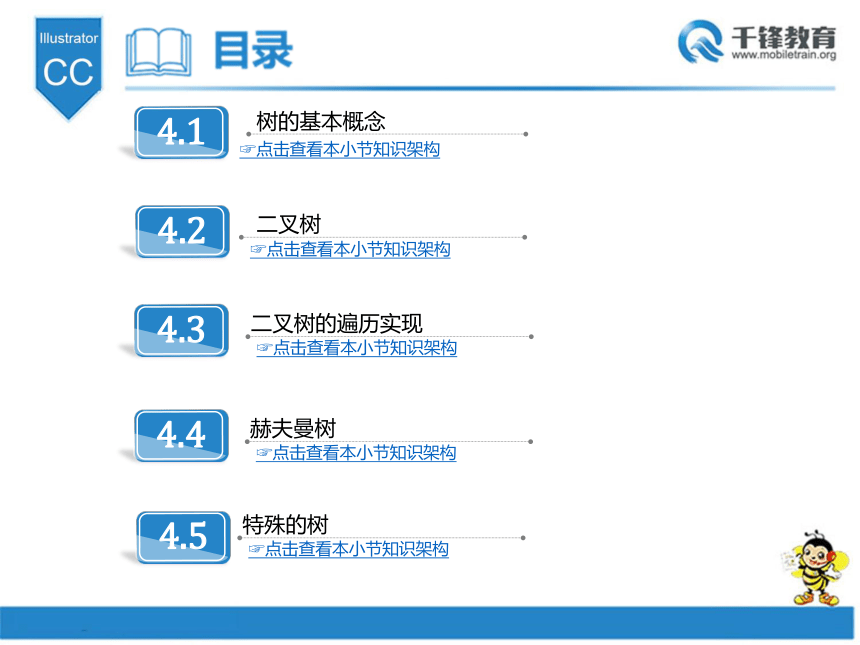

第4章 樹
樹的基本概念
二叉樹
二叉樹的遍歷實現
赫夫曼樹
特殊的樹
樹的基本概念
二叉樹
二叉樹的遍歷實現
4.2
4.3
4.1
點擊查看本小節知識架構
點擊查看本小節知識架構
點擊查看本小節知識架構
赫夫曼樹
4.4
點擊查看本小節知識架構
特殊的樹
4.5
點擊查看本小節知識架構

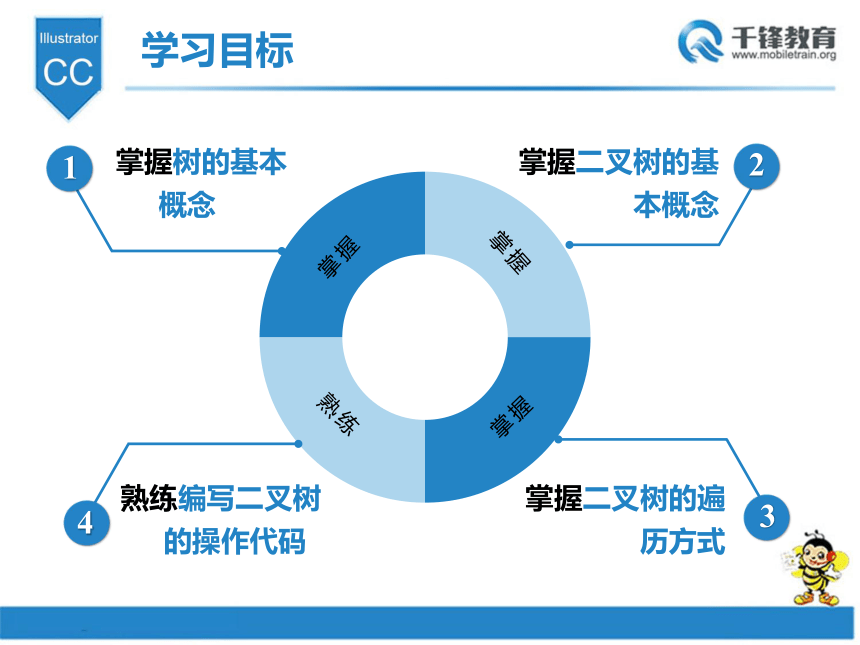

學習目標
掌握
掌握
熟練
掌握
掌握樹的基本概念
1
熟練編寫二叉樹的操作代碼
4
2
掌握二叉樹的基本概念
3
掌握二叉樹的遍歷方式

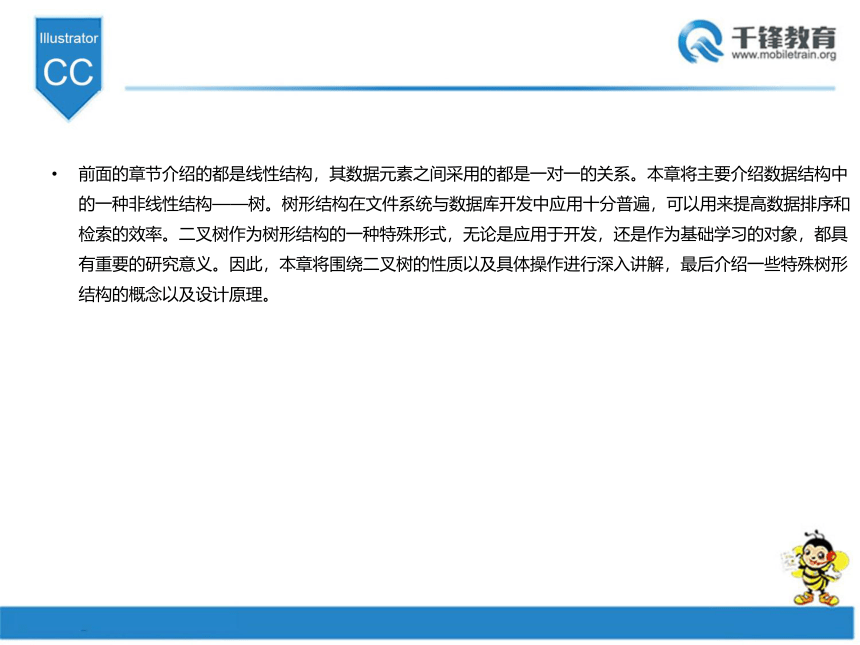

前面的章節介紹的都是線性結構，其數據元素之間采用的都是一對一的關系。本章將主要介紹數據結構中的一種非線性結構——樹。樹形結構在文件系統與數據庫開發中應用十分普遍，可以用來提高數據排序和檢索的效率。二叉樹作為樹形結構的一種特殊形式，無論是應用于開發，還是作為基礎學習的對象，都具有重要的研究意義。因此，本章將圍繞二叉樹的性質以及具體操作進行深入講解，最后介紹一些特殊樹形結構的概念以及設計原理。
4.1 樹的基本概念
4.1.1
樹的定義
返回目錄
4.1.2
樹的基本術語

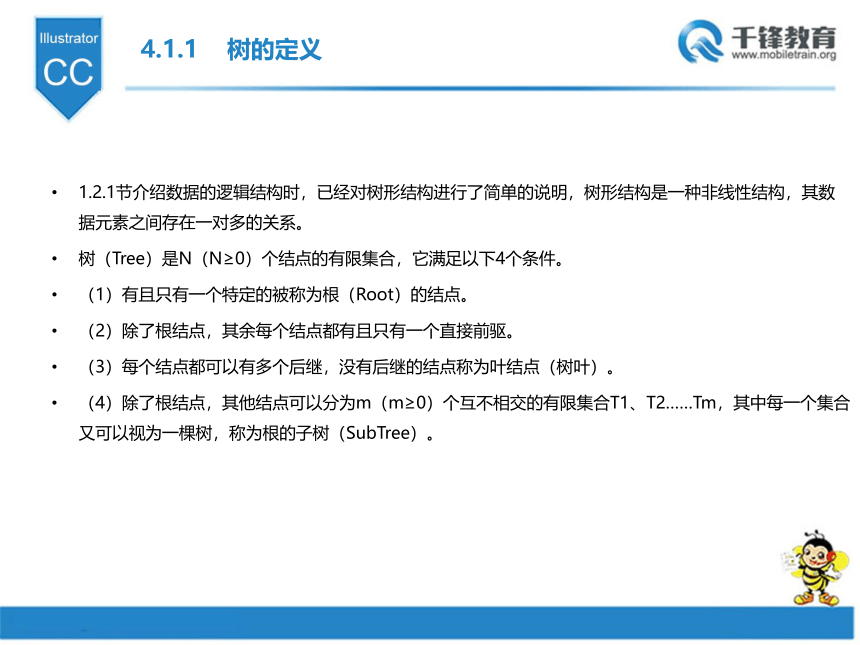

4.1.1 樹的定義
1.2.1節介紹數據的邏輯結構時，已經對樹形結構進行了簡單的說明，樹形結構是一種非線性結構，其數據元素之間存在一對多的關系。
樹（Tree）是N（N≥0）個結點的有限集合，它滿足以下4個條件。
（1）有且只有一個特定的被稱為根（Root）的結點。
（2）除了根結點，其余每個結點都有且只有一個直接前驅。
（3）每個結點都可以有多個后繼，沒有后繼的結點稱為葉結點（樹葉）。
（4）除了根結點，其他結點可以分為m（m≥0）個互不相交的有限集合T1、T2……Tm，其中每一個集合又可以視為一棵樹，稱為根的子樹（SubTree）。
4.1.1 樹的定義

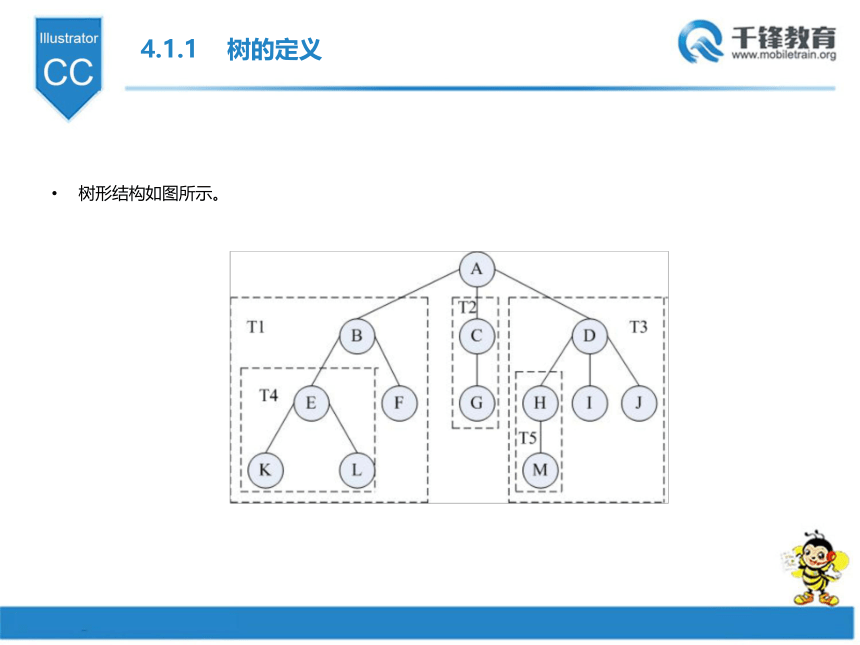

樹形結構如圖所示。
4.1.1 樹的定義

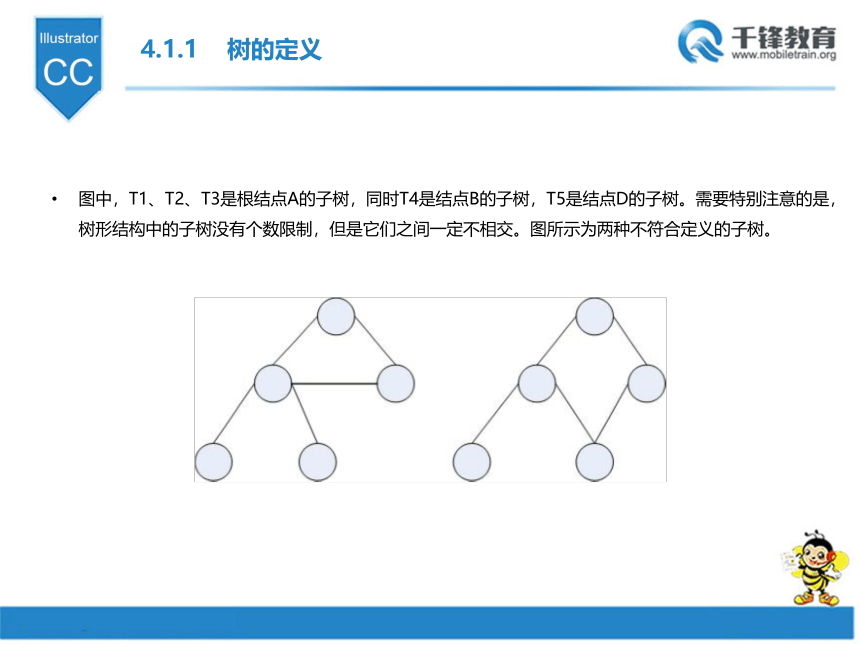

圖中，T1、T2、T3是根結點A的子樹，同時T4是結點B的子樹，T5是結點D的子樹。需要特別注意的是，樹形結構中的子樹沒有個數限制，但是它們之間一定不相交。圖所示為兩種不符合定義的子樹。
4.1.2 樹的基本術語

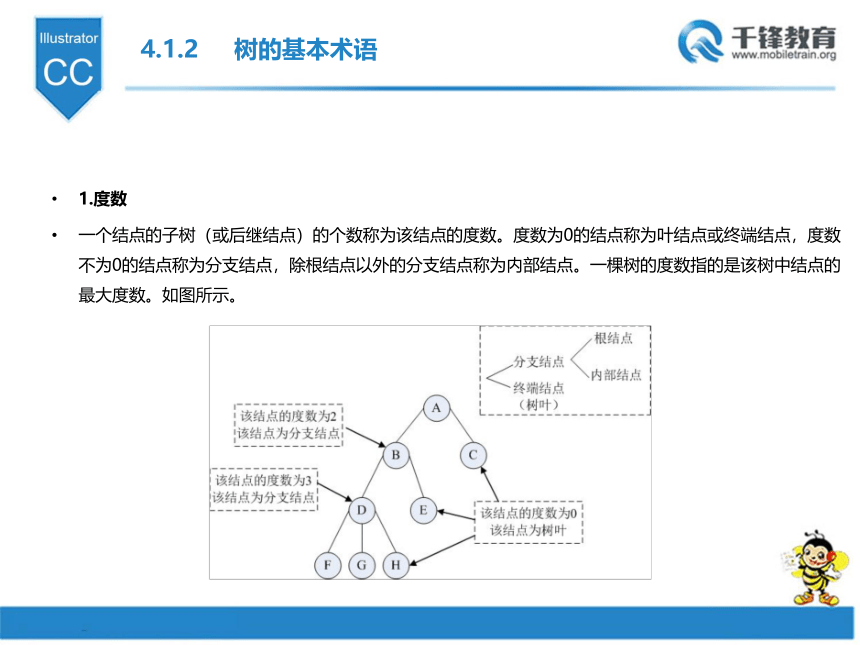

1.度數
一個結點的子樹（或后繼結點）的個數稱為該結點的度數。度數為0的結點稱為葉結點或終端結點，度數不為0的結點稱為分支結點，除根結點以外的分支結點稱為內部結點。一棵樹的度數指的是該樹中結點的最大度數。如圖所示。
4.1.2 樹的基本術語

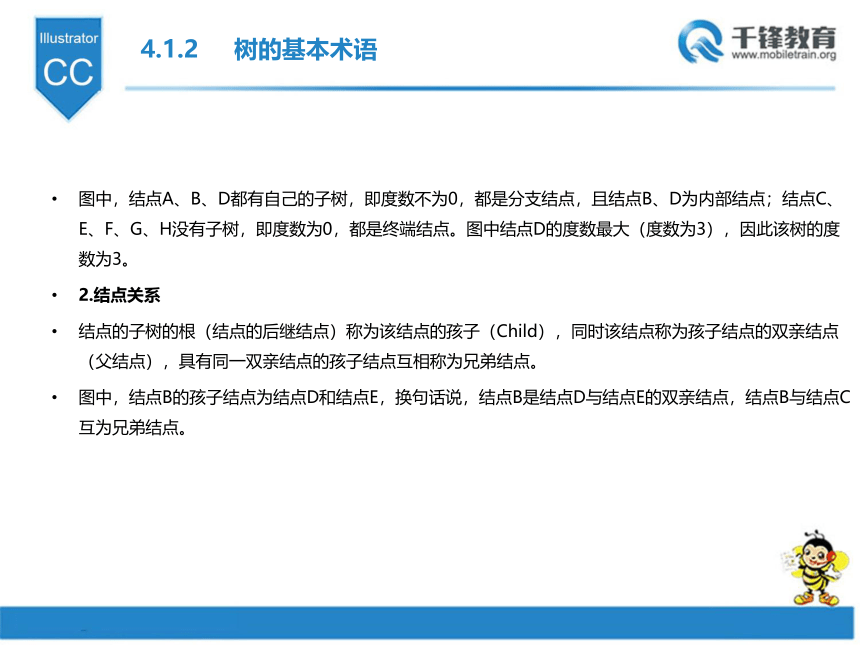

圖中，結點A、B、D都有自己的子樹，即度數不為0，都是分支結點，且結點B、D為內部結點；結點C、E、F、G、H沒有子樹，即度數為0，都是終端結點。圖中結點D的度數最大（度數為3），因此該樹的度數為3。
2.結點關系
結點的子樹的根（結點的后繼結點）稱為該結點的孩子（Child），同時該結點稱為孩子結點的雙親結點（父結點），具有同一雙親結點的孩子結點互相稱為兄弟結點。
圖中，結點B的孩子結點為結點D和結點E，換句話說，結點B是結點D與結點E的雙親結點，結點B與結點C互為兄弟結點。
4.1.2 樹的基本術語

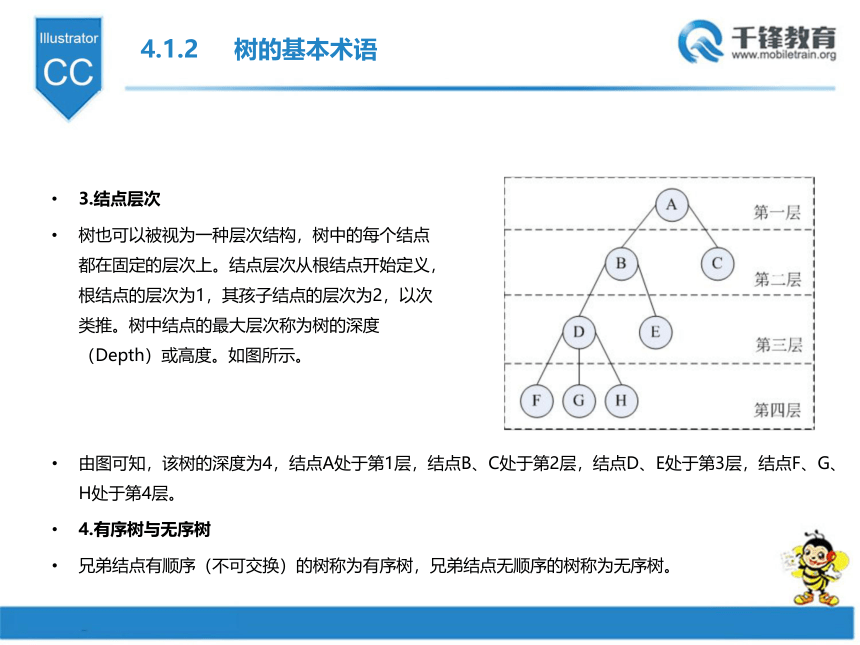

3.結點層次
樹也可以被視為一種層次結構，樹中的每個結點都在固定的層次上。結點層次從根結點開始定義，根結點的層次為1，其孩子結點的層次為2，以次類推。樹中結點的最大層次稱為樹的深度（Depth）或高度。如圖所示。
由圖可知，該樹的深度為4，結點A處于第1層，結點B、C處于第2層，結點D、E處于第3層，結點F、G、H處于第4層。
4.有序樹與無序樹
兄弟結點有順序（不可交換）的樹稱為有序樹，兄弟結點無順序的樹稱為無序樹。

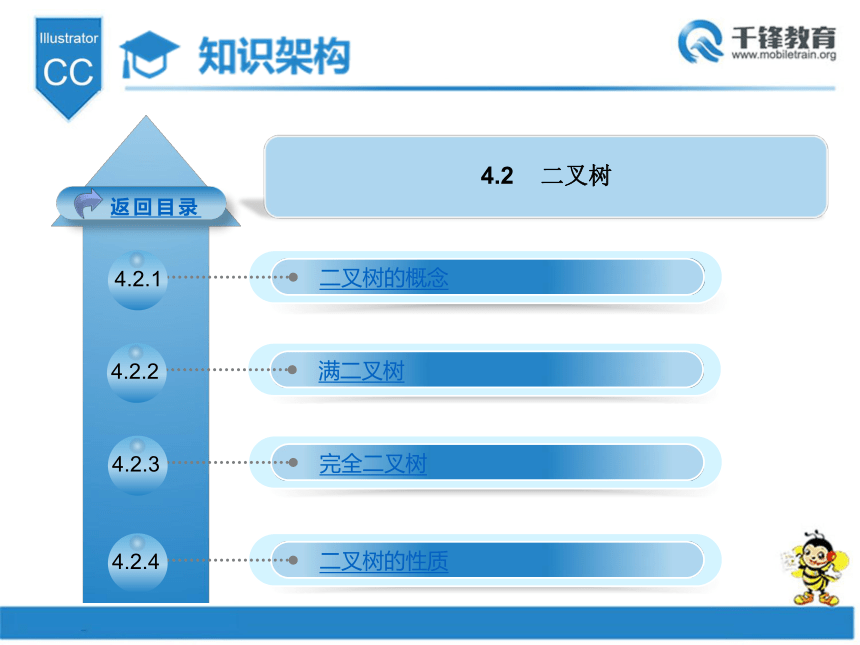

4.2 二叉樹
4.2.1
二叉樹的概念
返回目錄
4.2.2
滿二叉樹
4.2.3
完全二叉樹
4.2.4
二叉樹的性質
4.2 二叉樹
4.2.5
二叉樹的存儲
返回目錄
4.2.6
二叉樹的遍歷方式
4.2.1 二叉樹的概念
二叉樹是一種特殊的樹形結構，其中的每一個結點最多只能有兩個直接后繼。二叉樹的遞歸定義如下。
（1）有且只有一個根結點。
（2）可以是空樹，當為非空樹時，它由一個根結點以及兩棵互不相交且分別稱為左子樹和右子樹的二叉樹組成。
二叉樹的任意結點最多只有兩棵子樹，也可以沒有子樹或者只有一棵子樹，因此二叉樹的度數一定小于或等于2。二叉樹嚴格區分左右子樹，即使只有一棵子樹也要區分左右。
綜上所述，二叉樹具有以下5種基本形態。
（1）空二叉樹。
（2）只有一個根結點。
（3）一個根結點和根結點的左子樹構成。
（4）一個根結點和根結點的右子樹構成。
（5）一個根結點和根結點的左右子樹構成。
4.2.2 滿二叉樹
滿二叉樹每層的結點數都是最大結點數，除了最后一層為葉結點，其余所有結點都有左右子樹。深度為k的滿二叉樹有2 k -1個結點，如圖所示。
4.2.2 滿二叉樹
滿二叉樹是一種理想狀態，所有的葉結點都在同一層中。如果一顆二叉樹除了葉結點，其他結點都有左右子樹，但葉結點不在同一層，則這顆二叉樹并不是滿二叉樹，如圖所示。
由圖可知，同樣深度的二叉樹，滿二叉樹的結點數最多，葉結點數也最多。
4.2.3 完全二叉樹
對一棵具有n個結點的二叉樹的結點按層序進行編號，如果編號為i（1≤i≤n）的結點與同樣深度的滿二叉樹的中編號為i（1≤i≤n）的結點位置相同，那么該樹就是完全二叉樹。如圖所示。
圖與圖中，相同編號的結點位置相同，因此圖中的樹符合完全二叉樹的條件，而圖與圖中，樹的第5號和6號結點位置不相同，因此圖所示的樹不符合完全二叉樹的條件。
4.2.4 二叉樹的性質
1.性質1
二叉樹的第i（i≥1）層中最多有 2 i-1 個結點。圖所示的滿二叉樹中，第3層結點的個數為2 3-1=4個，第4層結點的個數為 2 4-1=8個。
2.性質2
深度為k的二叉樹最多有 2 k-1個結點。在同等深度的二叉樹中，滿二叉樹的結點數最多，葉結點數最多。
3.性質3
在任何一棵二叉樹中，如果葉結點的數量為N，度數為2的結點數量為N 2，則N=N 2+1。假設該樹中度數為1的結點數量為 N 1 ，則這棵樹的總結點數為 N+N 1 +N 2 ，總結點數也可以是所有子結點數加1（根結點）的和，即 N 1 +2×N 2 +1。因此N 1 +2×N 2 +1=N+N 1 +N 2 ，得出 N=N 2 +1。
4.2.5 二叉樹的存儲
1.二叉樹的順序存儲
使用順序存儲實現二叉樹就是用一維數組存儲二叉樹中所有的結點，并通過數組的下標體現結點在二叉樹中的位置。圖中的完全二叉樹在數組中的存儲形式如圖所示。
而對于非完全二叉樹來說，如果將不存在的結點表示為“^”，則圖中的非完全二叉樹在數組中的存儲形式如圖所示。
4.2.5 二叉樹的存儲
一棵深度為k的二叉樹，需要分配2 k -1個存儲單元的空間。如果該樹為右斜樹，那么采用順序存儲時將會浪費大量空間，如圖所示。
由圖可知，k值越大，浪費的存儲空間越多。因此，順序存儲一般只用于完全二叉樹。
4.2.5 二叉樹的存儲
2.二叉樹的鏈?zhǔn)酱鎯?br/>在順序存儲不適用的情況下，可以考慮使用鏈?zhǔn)酱鎯ΑＪ褂面準酱鎯Ρ硎径鏄洌浣Y(jié)點結構與雙向循環鏈表一致，即一個數據域和兩個指針域，如圖所示。這樣的鏈表稱為二叉鏈表。
圖中，data為數據域，用來保存結點的數據，lchild與rchild為指針域，保存的是指向左右孩子的指針。二叉樹鏈?zhǔn)浇Y(jié)構如圖所示。
4.2.6 二叉樹的遍歷方式
二叉樹的遍歷方式有很多，主要有以下4種。
1.先序遍歷
先序遍歷就是先訪問根結點，然后訪問其左孩子，最后訪問其右孩子，其余子結點都遵循“根左右”的規則。也就是說，對樹中的任意一個結點，都是先訪問該結點的數據，然后訪問其左孩子，最后訪問其右孩子。先序遍歷的訪問順序如圖所示。
圖中，按照先序遍歷的規則，先訪問結點A，再訪問結點B，由于結點B又可以看作結點A左子樹的根，按照“根左右”的訪問順序，下一次訪問的結點應該是D，而不是C。
4.2.6 二叉樹的遍歷方式
根據上述遍歷思想，采用先序遍歷訪問圖中結點的順序?yàn)锳-B-D-H-I-E-C-F-J-G。
2.中序遍歷
中序遍歷就是先訪問根結點的左孩子，然后訪問根結點，最后訪問根結點的右孩子，其余子結點都遵循“左根右”的規則。中序遍歷的訪問順序如圖所示。
圖中，結點A的左孩子為結點B，結點B的左孩子為結點D，結點D的左孩子為結點H，因此采用中序遍歷時，最先訪問的結點應該是H。
采用中序遍歷訪問結點的順序?yàn)镠-D-I-B-E-A-J-F-C-G。
4.2.6 二叉樹的遍歷方式
3.后序遍歷
后序遍歷就是先訪問左孩子，然后訪問右孩子，最后訪問根結點，其余子結點都遵循“左右根”的規則。后序遍歷的訪問順序如圖所示。
圖中，采用后序遍歷訪問結點的順序?yàn)镠-I-D-E-B-J-F-G-C-A。
4.2.6 二叉樹的遍歷方式
4.層序遍歷
層序遍歷與前3種方式不同，其訪問從樹的第一層開始，從上到下逐層遍歷，同一層中按照從左到右的順序訪問結點。層序遍歷的訪問順序如圖所示。
上述4種遍歷方式的本質區別是訪問結點的順序不同。而對于計算機而言，它們是4種不同規則的線性序列，程序按照規則處理數據，可以應用于某些特定的場合。
4.3 二叉樹的遍歷實現
4.3.1
二叉樹的定義
返回目錄
4.3.2
二叉樹的創建
4.3.3
二叉樹的遍歷
4.3.4
整體測試
4.3.1 二叉樹的定義
二叉樹中的結點結構與鏈表類似，代碼如下所示。
以上代碼中的兩個指針分別用于指向該結點的左右子樹，具體可參考圖4.12。
4.3.2 二叉樹的創建
創建二叉樹需要考慮該二叉樹是完全二叉樹還是非完全二叉樹。
1.完全二叉樹的創建
如果對一棵有n個結點的完全二叉樹的結點按層序進行編號，則對任意一個結點i（1≤i≤n）來說，有如下規律。
（1）如果i=1，則結點i無雙親，為根結點。
（2）如果i＞1，則結點i的雙親結點是結點i/2。
（3）如果 2i≤n，則結點i的左孩子是結點2i，否則結點i為葉結點。
（4）如果 2i+1≤n，則結點i的右孩子是結點2i+1，否則結點i無右孩子。
根據上述規律，通過代碼實現創建完全二叉樹，示例代碼參考教材4.3.2節。
4.3.2 二叉樹的創建
例中的代碼使用了遞歸調用的思想，其原理如圖所示。
例通過每一輪的函數遞歸調用，判斷是否需要創建結點的左右孩子，如果無左右孩子，直接將指針指向NULL。
4.3.2 二叉樹的創建
2.非完全二叉樹的創建
完全二叉樹的規律不適用于非完全二叉樹，通過代碼實現創建非完全二叉樹，示例代碼參考教材4.3.2節。
例同樣使用了遞歸調用，與例4-1不同的是，程序允許用戶選擇是否創建結點的左右孩子。如果輸入符號#，則當前創建不成立，直接返回NULL（即結點指針指向?yàn)榭眨］敵鼋Y(jié)果如下所示。
運行程序，手動輸入q##，表示該樹只有一個根結點，無左右子樹，根結點的數據為q。
4.3.3 二叉樹的遍歷
1.先序遍歷
先序遍歷遵循“根左右”的規則，其代碼實現使用了遞歸調用的思想，具體代碼如下所示。
4.3.3 二叉樹的遍歷
以上代碼輸出結點的數據后，判斷該結點是否有左右孩子（順序不可互換），如果有則遞歸調用函數本身繼續向下遍歷。無論遍歷到哪一個結點，都遵循“根左右”的訪問順序。
假設存在一棵非完全二叉樹，如圖所示。
使用上面的代碼對圖中的二叉樹進行先序遍歷，具體過程如下。
（1）第1次調用pre_order函數時，參數為指向結點A的指針，因此root不為NULL，執行printf()函數輸出結點A的數據，然后判斷結點A是否具有左孩子（判斷為是），遞歸調用pre_order()函數（第2次調用）。
（2）第2次調用pre_order()函數時，參數為指向結點A左孩子（即結點B）的指針，因此root不為NULL，執行printf()函數輸出結點B的數據，然后判斷結點B是否具有左孩子（判斷為是），遞歸調用pre_order()函數（第3次調用）。
4.3.3 二叉樹的遍歷
（3）第3次調用pre_order()函數時，參數為指向結點B左孩子（即結點D）的指針，因此root不為NULL，執行printf()函數輸出結點D的數據，然后判斷結點D是否具有左孩子（判斷為是），遞歸調用pre_order()函數（第4次調用）。
（4）第4次調用pre_order()函數時，參數為指向結點D左孩子（即結點G）的指針，因此root不為NULL，執行printf()函數輸出結點G的數據，然后判斷結點G是否具有左孩子（判斷為否），繼續判斷結點G是否具有右孩子（判斷為否）。遞歸到此開始返回，返回到第3次調用pre_order()函數。
（5）返回到第3次調用pre_order()函數，繼續判斷結點D是否有右孩子（判斷為否），返回到第2次調用pre_order()函數。
（6）返回到第2次調用pre_order()函數，繼續判斷結點B是否有右孩子（判斷為是），調用pre_order()函數（第5次調用）輸出結點E的數據，并且判斷結點E是否有左右孩子（判斷為否）。
（7）返回到第1次調用pre_order()函數，繼續判斷結點A是否有右孩子（判斷為是），調用pre_order()函數（第6次調用），參數為指向結點A右孩子（即結點C）的指針，執行printf()函數輸出結點C的數據，然后判斷結點C是否有左孩子（判斷為是），遞歸調用pre_order()函數（第7次調用）。
4.3.3 二叉樹的遍歷
（8）第7次調用pre_order()函數時，參數為指向結點C左孩子（即結點F）的指針，執行printf()函數輸出結點F的數據，并且判斷結點F是否有左右孩子（判斷為否）。遞歸到此開始返回，返回到第6次調用pre_order()函數。
（9）返回到第6次調用pre_order()函數，繼續判斷結點C是否有右孩子（判斷為否），返回到第1 次調用pre_order()函數。至此，程序運行結束。
4.3.3 二叉樹的遍歷
2.中序遍歷
中序遍歷遵循“左根右”的規則，其代碼實現同樣使用了遞歸調用的思想，具體代碼如下所示。
4.3.3 二叉樹的遍歷
以上代碼先判斷結點是否有左孩子，然后輸出結點數據，再判斷結點是否有右孩子（順序不可互換）。如果有左右孩子則遞歸調用函數本身繼續向下遍歷。無論遍歷到哪一個結點，都遵循“左根右”的訪問順序。（具體過程可參考先序遍歷）
3.后序遍歷
后序遍歷遵循“左右根”的規則，其代碼實現同樣使用了遞歸調用的思想，具體代碼如下所示。
4.3.3 二叉樹的遍歷
以上代碼先判斷結點是否有左孩子，然后判斷結點是否有右孩子，最后輸出結點數據（順序不可互換）。如果有左右孩子則遞歸調用函數本身繼續向下遍歷。無論遍歷到哪一個結點，都遵循“左右根”的訪問順序。（具體分析可參考先序遍歷）
4.層序遍歷
二叉樹的層序遍歷可以利用隊列的思想，從第一個結點（根結點）開始入隊，然后出隊，判斷此結點是否有左孩子或右孩子。如果存在則繼續入隊，入隊后繼續執行之前的步驟。讀者可參考3.6節的鏈?zhǔn)疥?duì)列操作函數或例3-8來測試層序遍歷的代碼，具體代碼參考教材4.3.3節。
4.3.4 整體測試
1.完全二叉樹測試
使用創建完全二叉樹的功能代碼（例4-1），結合先序遍歷、中序遍歷、后序遍歷的功能代碼進行測試，示例代碼參考教材4.3.4節。
根據第 96 行代碼可知，創建一棵完全二叉樹，且結點數為10，該二叉樹的邏輯結構如圖所示。
4.3.4 整體測試
由圖可知，該二叉樹采用先序遍歷的順序?yàn)?-2-4-8-9-5-10-3-6-7，中序遍歷的順序?yàn)?-4-9-2-10-5-1-6-3-7，后序遍歷的順序?yàn)?-9-4-10-5-2-6-7-3-1。
程序輸出結果如下所示，參照上述推導結果，查看結點與數據是否對應。
根據輸出結果可知，結點與數據一一對應，測試代碼正確。
2.非完全二叉樹測試
使用創建非完全二叉樹的功能代碼（例4-2），結合先序遍歷、中序遍歷、后序遍歷的功能代碼進行測試，示例代碼參考教材4.3.4節。
4.3.4 整體測試
例需要用戶自行輸入二叉樹的結點數據（按照創建非完全二叉樹的代碼邏輯思維輸入），輸入內容為ABD#G###CE##F##（符號#表示不存在該結點，詳見第15行代碼），與其對應的非完全二叉樹的邏輯結構如圖所示。
由圖可知，該二叉樹先序遍歷的順序?yàn)锳-B-D-G-C-E-F，中序遍歷的順序?yàn)镈-G-B-A-E-C-F，后序遍歷的順序?yàn)镚-D-B-E-F-C-A。
運行程序并輸入結點數據，其輸出結果如下所示，參照上述推導結果，查看結點與數據是否對應。
遍歷輸出的結果與推導結果一致，測試代碼正確。
4.4 赫夫曼樹
4.4.1
赫夫曼樹的概念
返回目錄
4.4.2
赫夫曼樹的原理
4.4.3
構造赫夫曼樹
4.4.1 赫夫曼樹的概念
赫夫曼樹又稱為最優二叉樹。1952年，美國數學家赫夫曼（David Huffman）發明了一種壓縮編碼方法，為實現文件壓縮，提高數據傳輸效率做出了重要貢獻。為了紀念他的成就，將他在編碼中使用的特殊二叉樹稱為赫夫曼樹，同時將他的編碼方式稱為赫夫曼編碼。
接下來通過一個例子引出赫夫曼樹的概念。
在如今倡導素質教育的背景下，很多中小學已經取消使用百分制表示學科成績的做法，而是使用優秀、良好、中等、及格和不及格來反應學生一個學期的整體成績。對于老師來說，一般的做法是先通過評卷得到學生的成績，再判斷該成績屬于5個層次中的哪一個層次。以下代碼實現了這樣的轉換。
4.4.1 赫夫曼樹的概念
通常情況下，一個學校或年級中，大部分學生的成績都處于中等以上。以上代碼中，所有成績都要先被判斷是否及格，再逐級判斷得到最終結果。因此，當成績的輸入量較大時，該算法存在很明顯的效率問題。
用二叉樹表示該算法，如圖所示。
4.4.1 赫夫曼樹的概念
假設通過計算得到學生成績在5個層次范圍的占比，如表所示。
由表可以看出，70分以上的成績占總數80%，這些成績在上述程序算法中都需要經過3次或3次以上的判斷，顯然該算法是不合理的。
由于中等成績和良好成績所占的比例較高，可以考慮對圖所示的二叉樹進行重新分配，如圖所示。
4.4.1 赫夫曼樹的概念
圖所示的算法比圖4.21效率要高，那么如何在一些特定的場合下設計出類似于圖所示的二叉樹（該方案在學生成績這一場合中為最優算法），進而實現代碼設計呢？，這就需要使用赫夫曼樹的設計原理。
4.4.2 赫夫曼樹的原理
對圖所示的二叉樹進行簡化，如圖所示。
對圖所示的二叉樹進行簡化，如圖所示。
4.4.2 赫夫曼樹的原理
在圖所示的二叉樹中，A代表不及格，B代表及格，C代表中等，D代表良好，E代表優秀。這些結點對應的值為學生成績占比。而赫夫曼樹的定義中，樹中每個結點的數據域可以存放一個特定的數值來，這個值稱為權值。因此，將學生成績占比作為結點的權值，得到結點A的權值為5，結點B的權值為15，結點C的權值為30，結點D的權值為40，結點E的權值為10。
在了解赫夫曼樹的原理之前，需要先了解關于赫夫曼樹的名詞解釋（結合圖4.23和圖4.24）。
（1）路徑：在一棵樹中，從一個結點到另一個結點之間的通路稱為路徑。圖中，從根結點到結點C的通路就是一條路徑。
（2）路徑長度：一條路徑中的分支數目稱為路徑長度，也就是說，在一條路徑中，每經過一個結點，路徑長度加1。圖中，根結點到結點C的路徑長度為3，根結點到結點D的路徑長度為4。
（3）樹的路徑長度：從根結點到每一個結點的路徑長度之和。圖4.23所示的樹的路徑長度為1+1+2+2+3+3+4+4=20，圖4.24所示的樹的路徑長度為1+2+3+3+2+1+2+2=16。
（3）結點的帶權路徑長度：從根結點到該結點的路徑長度與該結點的權值的乘積。
4.4.2 赫夫曼樹的原理
（4）結點的帶權路徑長度：樹中所有葉結點的帶權路徑長度之和。
假設有n個權值{w 1 ,w 2 ,…,w n }，構造一棵有n個葉結點的二叉樹，每個葉結點的權值為 w k，每個葉結點的的路徑長度為 l k ，則該樹的帶權路徑長度記作WPL= w k l k。其中帶權路徑長度WPL最小的二叉樹稱為赫夫曼樹。
圖所示的二叉樹的WPL值為5×1+15×2+30×3+40×4+10×4=325。圖所示的二叉樹的WPL值為 5×3+15×3+30×2+40×2+10×2=220。如果學生成績示例中有10000人，按照圖4.23所示二叉樹的判斷方法，需要執行32500次比較，而按照圖4.24所示二叉樹的判斷方法，需要執行22000次比較。很明顯，采用第二種方式效率要比第一種高很多。
4.4.3 構造赫夫曼樹
4.4.2節已經介紹了赫夫曼樹的原理，接下來將討論如何構建赫夫曼樹。在構建赫夫曼樹時，想要使樹的帶權路徑長度最小，只需要遵循一個原則，權值越大的結點離樹根越近。
假設有6個帶權的結點，權值分別為9、12、6、3、5、15，將這些結點按照從小到大順序進行排列，如圖所示。
選出圖中兩個權值最小的結點，將這兩個結點組成一個新的二叉樹，且新二叉樹的根結點的權值為左右孩子權值的和。如圖所示。
4.4.3 構造赫夫曼樹
在未組成樹的剩余結點中選出權值最小的結點與二叉樹合并，形成新的二叉樹，如圖所示。
此時新二叉樹的根結點的權值為14，該值與未組成樹的剩余結點的權值相差不大，且不是其中的最大值。因此可以繼續從未組成樹的剩余結點中選出權值最小的結點與二叉樹合并，形成新的二叉樹，如圖所示。
4.4.3 構造赫夫曼樹
此時新二叉樹的根結點的權值為23，該值比剩余結點的權值大，且相差較大。因此二叉樹不能繼續組合，否則將不滿足赫夫曼樹的定義。
將剩余結點組合成新的二叉樹，如圖所示。
4.4.3 構造赫夫曼樹
將圖所示的兩顆二叉樹合并，生成最終的二叉樹，此二叉樹即為赫夫曼樹。如圖所示。
圖所示的最終合并生成的二叉樹就是赫夫曼樹，該二叉樹的帶權路徑長度WPL為12×2+15×
2+9×2+6×3+3×4+5×4=122。
4.5 特殊的樹
4.5.1
二叉排序樹
返回目錄
4.5.2
平衡二叉樹
4.5.3
B樹
4.5.4
B+樹與B*樹
4.5.5
紅黑樹
4.5.1 二叉排序樹
1.二叉排序樹的定義
二叉排序樹（Binary Sort Tree）又稱為二叉搜索樹（Binary Search Tree），其具體定義如下。
（1）若左子樹不為空，則左子樹上的所有結點的值小于根結點的值。
（2）若右子樹不為空，則右子樹上的所有結點的值大于根結點的值。
（3）左、右子樹本身也是一棵二叉排序樹。
由此定義可知，二叉排序樹的左子樹結點值<根結點值<右子樹結點值。如果對二叉排序樹進行中序遍歷，可以得到一個遞增的有序序列。如圖所示，該二叉排序樹中序遍歷的順序?yàn)?-2-3-4-5-6。
4.5.1 二叉排序樹
2.二叉排序樹插入結點
二叉排序樹插入結點時，如果原二叉排序樹為空，則直接插入該結點；如果該結點的值小于根結點的值，則將該結點插入左子樹；如果該結點的值大于根結點的值，則將該結點插入右子樹。
3.二叉排序樹刪除結點
二叉排序樹刪除結點時有以下3種情況。
（1）如果被刪除的結點是葉結點，則直接刪除，不會影響二叉樹原有的規則。
（2）如果被刪除的結點只有左子樹或右子樹，則將該結點的子樹作為其雙親結點的子樹，代替該結點；
（3）如果被刪除的結點有左右子樹，則可以根據中序遍歷的結果，使用被刪除結點的直接前驅或后繼替換該結點。
4.5.1 二叉排序樹
圖所示的二叉排序樹采用中序遍歷訪問結點的順序?yàn)?7-23-25-28-30-34-36-42-51。假設需要刪除的結點是28，結點28的上一個遍歷的結點為25，下一個遍歷的結點為30。因此，選取這兩個結點替換被刪除的結點，即可完成刪除操作，如圖所示。
刪除結點后，該二叉樹仍然符合二叉排序樹的規則。
4.5.1 二叉排序樹
4.二叉排序樹查找
在最壞的情況下，二叉排序樹查找需要的時間取決于樹的深度。假設某二叉排序樹的結點個數為n，具體的查找分析如下。
（1）當二叉排序樹接近于滿二叉樹時，其深度為 log 2 n，因此在最壞的情況下查找的時間復雜度為 O(log 2 n)。
（2）當二叉樹形成單枝樹時，其深度為n，在最壞的情況下查找的時間復雜度為O(n)。如圖所示。
由此可知，為了保證二叉排序樹有較高的查找速度，需要使該二叉排序樹接近于滿二叉樹，即二叉排序樹中的每一個結點的左、右子樹深度盡量相等。
4.5.2 平衡二叉樹
1.平衡二叉樹的定義
由二叉排序樹的查找分析可知，二叉排序樹的查找效率與其形態有關。二叉排序樹的形態最好是均勻的，這樣就產生了平衡二叉樹（Balanced Binary Search）。
平衡二叉樹可以是空樹，當其不為空樹時，具有以下性質。
（1）左右子樹的深度差的絕對值不超過1。
（2）左右子樹也分別是平衡二叉樹。
平衡二叉樹中的左子樹深度減去右子樹深度的值稱為平衡因子BF（Balance Factor）。因此，平衡二叉樹上所有結點的平衡因子只能是-1、0、1。如果存在一個結點的平衡因子的絕對值大于1，那么該二叉樹就不是平衡二叉樹，如圖所示。
4.5.2 平衡二叉樹
平衡二叉樹是一種特殊的二叉排序樹，因此平衡二叉樹應該滿足二叉排序樹的規則。圖為平衡二叉樹，而圖不是平衡二叉樹，原因是圖中二叉樹根結點的值小于其左孩子。
2.構造平衡二叉樹
俄羅斯數學家格奧爾基（Georgii M.Adelson-Velskii）和葉夫根尼（Evgenii M.landis）提出了一種動態保持平衡二叉樹的方法。其基本思想是：在構造平衡二叉樹時，每當插入一個結點時，先檢查是否因插入結點而破壞樹的平衡性，如果是，則找出其中最小不平衡子樹，調整最小不平衡樹中各結點的關系（在遵守二叉排序樹規則的前提下），以達到新的平衡。
4.5.2 平衡二叉樹
最小不平衡子樹指的是距離新插入結點最近，以第一個平衡因子絕對值大于1的結點為根結點的子樹。如圖所示。
調整最小不平衡子樹有以下4種情況。
（1）單向右旋，新結點插入位置為左子樹的左子樹，以左子樹為軸心，進行單次向右旋轉，如圖所示。
4.5.2 平衡二叉樹
由圖可知，開始時結點3的BF為2（左子樹深度減右子樹深度），經過旋轉后，結點2成為根結點，并且滿足二叉排序樹的規則。旋轉后結點1、結點2、結點3的BF都為0。
（2）單向左旋，新結點插入位置為右子樹的右子樹，以右子樹為軸心，進行單次向左旋轉，如圖所示。
由圖可知，開始時結點1的BF為-2，經過旋轉后，結點2成為根結點，結點1、結點2、結點3的BF都為0。
4.5.2 平衡二叉樹
無論是單向左旋還是右旋，都可能出現一些復雜的情況，如圖所示，開始時結點2的BF為-1，插入結點6后，結點2的BF變?yōu)?2，顯然不滿足平衡二叉樹的規則。
對圖所示的二叉樹執行左旋操作，結點4將成為新的根結點，旋轉后的二叉樹如圖所示。
4.5.2 平衡二叉樹
如圖所示，結點3原本是結點4的左孩子，為了在旋轉后依然滿足二叉排序樹的規則，結點3變成了結點2的右孩子。
（3）雙向旋轉，先右后左，新結點插入位置為右子樹的左子樹，如圖所示。
圖中，新插入結點為結點8，插入結點8后，結點4的BF值變?yōu)?2，不滿足平衡二叉樹的規則。按照一般的做法，將結點6、結點10、結點8向左旋轉，旋轉后可以發現，結點8成為結點10的右孩子，8小于10，不符合二叉排序樹的規則。
4.5.2 平衡二叉樹
上述情況下，應該先將結點8、結點10向右旋轉，如圖所示。
圖所示為旋轉后得到的二叉樹，再將結點6、結點8、結點10向左旋轉，如圖所示。
4.5.2 平衡二叉樹
（4）雙向旋轉，先左向右，新結點插入位置為左子樹的右子樹，如圖所示。
圖中，當結點8插入后，結點6的BF為-2，結點4的BF為-2，不滿足平衡二叉樹的規則。直接以結點6為軸心進行旋轉，并不能使該二叉樹達到平衡，首先以結點9為軸心向右旋轉。按照單向右旋的方式，旋轉后的二叉樹如圖所示。
4.5.2 平衡二叉樹
然后，將該二叉樹以結點6為軸心向左旋轉，如圖所示。
如圖所示，經過兩次旋轉后的得到二叉樹為平衡二叉樹。
4.5.3 B樹
1.B樹的定義
B樹（B-tree）與平衡二叉樹類似，不同的是，B樹是一種平衡的多路查找樹（結點的孩子至少有兩個，且每個結點可以存儲多個數據元素）。
數據庫中的索引（索引存在于索引文件中，保存在磁盤中，幫助數據庫高效獲取數據）通常會使用該樹形結構。當數據庫索引非常大（數據量越大，索引文件越大），達到幾個GB時，無法一次性加載到內存，而是逐一加載每一個磁盤頁（對應樹的結點）。然而磁盤讀寫的速度相對于內存來說是很慢的，為了減少二者吞吐量相差太多造成的系統消耗，比較好的辦法是減少磁盤讀寫的次數。
當使用樹形結構作為索引時，每一個結點對應一個磁盤頁，減少磁盤讀寫次數就是縮減樹的高度。因此，B樹“矮胖”的特征，使其更適合作為數據庫的索引，其結點最大的孩子數量稱為B樹的階，其大小取決于磁盤頁的大小。
4.5.3 B樹
一個M階的B樹具有以下5個特征。
（1）非葉結點最多只有M個孩子，且M>2。
（2）除根結點以外的非葉結點都有k個孩子和k-1個數據元素，k值滿足[M/2]。
（3）每一個葉結點都有k-1個數據元素，k值滿足[M/2]。
（4）所有葉結點都在同一層次。
（5）所有分支結點的信息數據一致(n,A 0 ,K 1 ,A 1 ,K 2 ,A 2, …K n ,A n )，其中：K i (i=1,2,…n)為關鍵字，且K i ＜K i+1 (i=1,2,…n－1)；A i 為指向孩子結點的指針，且指針 A i-1 指向子樹中的所有結點的關鍵字均小于 K i ，A n ，所指子樹中的所有結點的關鍵字均大于 K n ；n為關鍵字的個數[M/2]－1≤n≤M－1）。
4.5.3 B樹
圖所示為插入9個數據后形成的B樹。
4.5.3 B樹
2.B樹插入結點的實現
定義一棵5階的B樹（平衡5路查找），需要插入的結點數據為3、8、31、11、23、29、50、28。當前需要組成一棵5路查找樹，則M=5，分支結點關鍵字的個數必須滿足≤4。具體實現過程如下。
（1）先存入數據3、8、31、11，變化過程如圖所示。（省略結點中表示關鍵字個數的表示n與指針 A i 。）
4.5.3 B樹
圖中，存入4個數據的結點已經滿足5階，因此再存入數據時，需要對該結點進行拆分。拆分的規則是將中間的數據元素提取到雙親結點上，該數據元素左邊的數據元素單獨形成一個結點，右邊的數據元素單獨形成一個結點。
（2）再存入數據23，變化過程如圖所示。
4.5.3 B樹
（3）再存入數據29，所有的結點都未達到5階，不用拆分結點，如圖所示。
（4）再存入數據50，結點達到5階，如圖所示。
4.5.3 B樹
（5）最后存入數據28，由于結點已經達到5階，此次存入數據需要拆分結點，如圖所示。
3.B樹刪除結點的實現
假設當前存在一棵5階的B樹，如圖所示。
4.5.3 B樹
假設當前需要刪除結點中的數據28，由B樹的定義可知，結點的關鍵字?jǐn)?shù)必須大于等于[5/2] ，因此刪除數據28將導致結點不符合B樹的規則。為了使刪除數據后的結點依然滿足B樹的規則，在刪除數據時需要將結點進行合并。
圖中，如果刪除結點中的數據28，首先需要將其雙親結點中的數據提取到該結點。提取后的結果如圖所示。
4.5.3 B樹
圖中，數據29替換了數據28的位置，原來的雙親結點只剩余一個數據，不滿足B樹的規則，此時需要將數據39提取到雙親結點，如圖所示。
4.5.4 B+樹與B*樹
1.B+樹
B+樹是B樹的升級版，一棵完整的B+樹具有以下特點。
（1）有k個子樹的分支結點包含有k個元素，每個元素不保存數據，只用來作索引，所有數據都保存在葉結點。
（2）葉結點在B+樹的最底層（所有葉結點都在同一層），葉結點中存放索引值、指向記錄的指針、指向下一個葉結點的指針。葉結點按照關鍵字的大小，從小到大順序鏈接。
（3）所有分支結點的元素都同時存在于子結點中，并且在子結點中是最大或最小的元素。
創建一棵完整的B+樹，如圖所示。（為了更加清晰地展示B+樹的結點，圖中分支結點忽略指針部分，特此說明。）
4.5.4 B+樹與B*樹
由圖可知，B+樹中的結點之間存在重復的元素，同時每一個葉結點都有指針指向右邊的下一個葉結點，形成一個有序的鏈表。根結點的最大元素（圖中為17）也是整個B+樹的最大元素，無論插入或刪除多少元素，始終要保持最大元素在根結點中。
需要注意的是，B+樹中只有葉結點包含數據，其余分支結點只作為索引，沒有任何數據關聯，如圖所示。
4.5.4 B+樹與B*樹
B+樹的優勢主要體現在查詢性能上，在查詢單個元素時，B+樹會從根結點向下逐層查找，最終匹配到葉結點。假設當前需要查詢圖中的數據元素7，則一共需要3次磁盤頁的讀寫來完成，如圖所示。
4.5.4 B+樹與B*樹
由圖可知，雖然B+樹與B樹的查找流程類似，但是B+樹的分支結點不保存數據，同樣大小的磁盤頁，B+樹可以存放更多的元素。也就是說，數據量相同的情況下，B+樹的結構比B樹更加“矮胖”，查詢數據時磁盤讀寫的次數更少。
在B+樹中查詢數據必須查找到葉結點，而在B樹中，數據元素可以存在于分支結點，也可以存在于葉結點，這導致B樹的查找性能并不穩定（最壞的情況是查找到葉結點，最好的情況是查找根結點）。相反，B+樹每一次查找都是穩定的。
如果查找為范圍查找，則B+樹的優勢會更加明顯。假設當前存在一棵完整的B樹，如圖所示，采用中序遍歷，查找數據元素3到11。
4.5.4 B+樹與B*樹
由圖可知，對B樹進行范圍查找是比較煩瑣的。而B+樹在進行范圍查找時，只需要對鏈表直接做遍歷。如圖所示。
在B+樹中，先查數據元素為3、5的結點，再查找數據元素為6、8的結點，最后查找數據元素為9、11的結點，遍歷結束。顯然，在鏈表中直接順序遍歷要比B樹的中序遍歷簡單。
4.5.4 B+樹與B*樹
2.B*樹
B*樹是B+樹的變體，B*樹不同于B+樹的是：其非根和非葉結點上增加了指向兄弟結點的指針。因此，對于一個M階的B*樹來說，非葉結點的關鍵字個數至少為(2/3)*M。
對于B+樹來說，當一個結點滿時，將分配一個新的結點，并將原結點中1/2的數據復制到新結點，最后在雙親結點中增加新結點的指針。因此，B+樹的分裂只影響原結點和雙親結點，而不會影響兄弟結點（不需要指向兄弟的指針）。
而對于B*樹來說，當一個結點滿時，如果它的下一個兄弟結點未滿，那么將一部分?jǐn)?shù)據移到兄弟結點中，再在原結點中插入關鍵字，最后修改雙親結點的兄弟結點的關鍵字（因?yàn)樾值芙Y(jié)點的關鍵字范圍發生改變）。如果兄弟結點已滿，則在原結點與兄弟結點之間增加新結點，并各復制1/3的數據到新結點，最后在雙親結點中增加新結點的指針。
4.5.5 紅黑樹
紅黑樹（Red Black Tree）是一種自平衡二叉查找樹，又可以稱為平衡二叉B樹（Symmetric binary B-tree）。因此，紅黑樹和平衡二叉樹類似，都是在進行插入和刪除操作時通過特定的操作保持二叉排序樹的平衡，從而獲得較高的查找性能。紅黑樹的每個結點上都有存儲位來表示結點的顏色，即紅或者黑。
一棵完整的紅黑樹滿足以下4條規則。
（1）每個結點或者是黑色，或者是紅色。
（2）每個葉結點都是黑色（葉結點都為NIL或NULL），根結點是黑色。
（3）如果一個結點是紅色的，則它的子結點必須是黑色的。
（4）任意一個結點到其葉結點的路徑都包含數量相同的黑結點。
根據上述最后一個規則可以推導出：如果一個結點存在黑子結點，那么該結點肯定有兩個子結點。
4.5.5 紅黑樹
上述規則使得紅黑樹可以達到自平衡的狀態，如圖所示。
4.5.5 紅黑樹
當對紅黑樹進行結點的插入或刪除時，紅黑樹的平衡就會被破壞，此時就需要對該樹進行調整，以達到新的平衡。例如，在圖所示的紅黑樹中插入新結點，如圖所示。
4.5.5 紅黑樹
圖中，插入的新結點為21（紅），結點21的雙親結點22同樣為紅，因此不滿足紅黑樹的規則，即紅結點的子結點必須為黑結點。實現紅黑樹平衡有兩種方式，變色與旋轉。
由圖可知，新插入的結點21為紅，因此需要改變結點22，使之變?yōu)楹冢鐖D所示。（截取圖所示的紅黑樹中需要操作的部分）。
4.5.5 紅黑樹
圖中，修改結點22為黑后，其雙親結點25為黑，不滿足紅黑樹的最后一條規則，因此需要改變結點25為紅，如圖所示。
圖中結點25與結點27都為紅，不滿足紅黑樹的規則。再次修改結點27為黑，如圖所示，完成修改后該截取的部分滿足紅黑樹的規則。
4.5.5 紅黑樹
上述變色操作只解決了截取部分的規則問題。如圖所示，整個紅黑樹仍然不滿足規則。
4.5.5 紅黑樹
圖中，結點17與結點25都為紅，不滿足紅黑樹的規則。如果選擇修改結點17為黑，則結點13與結點17同為黑，依然不滿足規則。因此，通過變色已經無法解決當前問題，需要結合旋轉的方式。
紅黑樹的旋轉操作可以參考4.5.2節中平衡二叉樹的旋轉操作，將圖所示的紅黑樹以結點17為軸心向左旋轉，如圖所示。
4.5.5 紅黑樹
圖中，旋轉后結點17成為根結點，其左子樹成為結點13的右子樹。
根據紅黑樹的規則（根結點必須為黑），需要再次進行變色操作，將結點17變?yōu)楹冢瑒t結點13需要變?yōu)榧t，結點8需要變?yōu)楹冢Y(jié)點1與結點11需要變?yōu)榧t，結點6需要變?yōu)楹凇Ｈ鐖D所示。
4.5.5 紅黑樹
圖中，經過變色處理后的紅黑樹仍然不滿足規則。例如，結點13到其葉結點的路徑經過的黑色結點數量不同。接下來，需要再次使用旋轉的方式實現紅黑樹平衡。
將圖所示的紅黑樹以結點8為軸心向右旋轉，如圖所示。
4.5.5 紅黑樹
對圖所示的紅黑樹再次進行變色操作，結點8變?yōu)榧t，結點1與結點13變?yōu)楹冢Y(jié)點6與結點15變?yōu)榧t，如圖所示。
圖所示為滿足規則的紅黑樹，可見該紅黑樹達到平衡狀態。其他插入或刪除結點的情況，可參考上述操作過程實現平衡。
本章小結
本章主要介紹了一種非線性數據結構——樹。其中，重點介紹了二叉樹的概念、性質以及具體的代碼實現。讀者需要重點掌握二叉樹的特性并熟練編寫二叉樹的操作代碼，尤其是二叉樹的先序遍歷、中序遍歷以及后序遍歷。本章最后介紹了一些常見的特殊樹形結構，包括赫夫曼樹、二叉排序樹、平衡二叉樹、紅黑樹以及系列B樹。望讀者理解這些特殊樹形結構的概念以及設計原理，從而擴展視野，為處理復雜樹形結構的開發奠定基礎。

展開更多......

收起↑
