存儲器管理

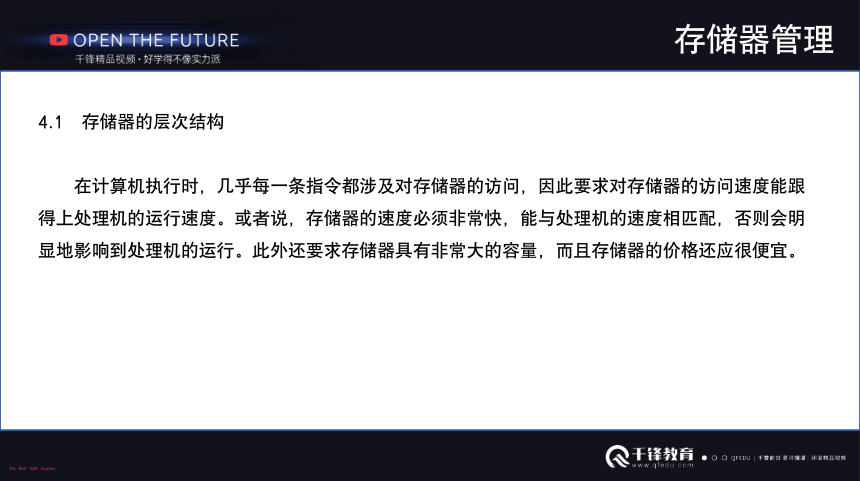

4.1 存儲器的層次結構
　　在計算機執行時，幾乎每一條指令都涉及對存儲器的訪問，因此要求對存儲器的訪問速度能跟
得上處理機的運行速度。或者說，存儲器的速度必須非常快，能與處理機的速度相匹配，否則會明
顯地影響到處理機的運行。此外還要求存儲器具有非常大的容量，而且存儲器的價格還應很便宜。
The Best R&D Courses
存儲器管理

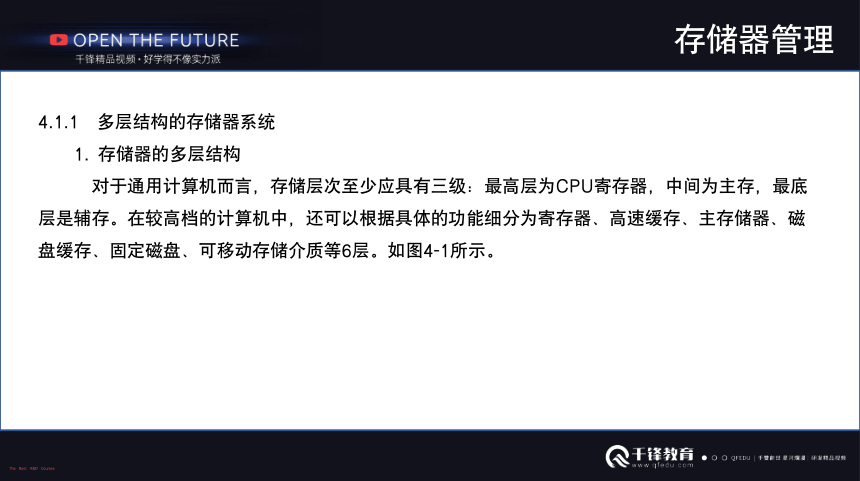

4.1.1 多層結構的存儲器系統
　　1. 存儲器的多層結構
　 對于通用計算機而言，存儲層次至少應具有三級：最高層為CPU寄存器，中間為主存，最底
層是輔存。在較高檔的計算機中，還可以根據具體的功能細分為寄存器、高速緩存、主存儲器、磁
盤緩存、固定磁盤、可移動存儲介質等6層。如圖4-1所示。
The Best R&D Courses
存儲器管理
圖4-1 計算機系統存儲層次示意
The Best R&D Courses
存儲器管理

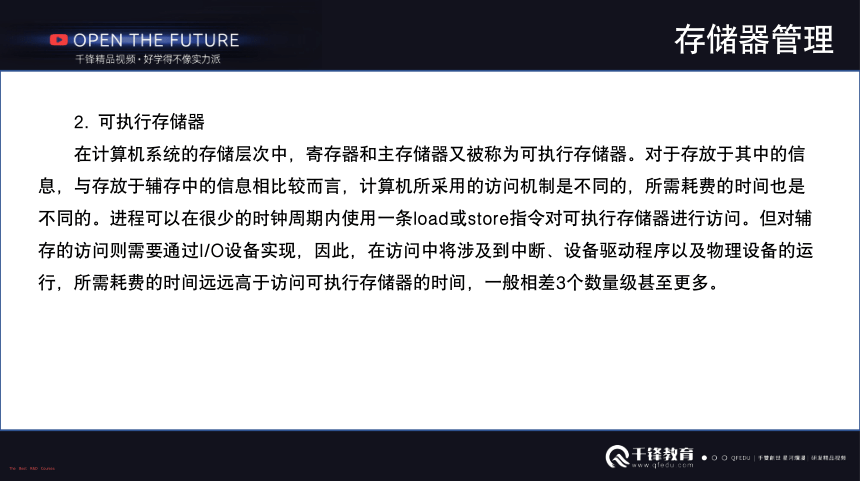

　　2. 可執行存儲器
　　在計算機系統的存儲層次中，寄存器和主存儲器又被稱為可執行存儲器。對于存放于其中的信
息，與存放于輔存中的信息相比較而言，計算機所采用的訪問機制是不同的，所需耗費的時間也是
不同的。進程可以在很少的時鐘周期內使用一條load或store指令對可執行存儲器進行訪問。但對輔
存的訪問則需要通過I/O設備實現，因此，在訪問中將涉及到中斷、設備驅動程序以及物理設備的運
行，所需耗費的時間遠遠高于訪問可執行存儲器的時間，一般相差3個數量級甚至更多。
The Best R&D Courses
存儲器管理
4.1.2 主存儲器與寄存器
　　1. 主存儲器
　　主存儲器簡稱內存或主存，是計算機系統中的主要部件，用于保存進程運行時的程序和數據，
也稱可執行存儲器。
　　2. 寄存器
　　寄存器具有與處理機相同的速度，故對寄存器的訪問速度最快，完全能與CPU協調工作，但價
格卻十分昂貴，因此容量不可能做得很大。
The Best R&D Courses
存儲器管理
4.1.3 高速緩存和磁盤緩存
　　1. 高速緩存
　　高速緩存是現代計算機結構中的一個重要部件，它是介于寄存器和存儲器之間的存儲器，主要
用于備份主存中較常用的數據，以減少處理機對主存儲器的訪問次數，這樣可大幅度地提高程序執
行速度。高速緩存容量遠大于寄存器，而比內存約小兩到三個數量級左右，從幾十KB到幾MB，訪
問速度快于主存儲器。
The Best R&D Courses
存儲器管理
　　2. 磁盤緩存
　　由于目前磁盤的I/O速度遠低于對主存的訪問速度，為了緩和兩者之間在速度上的不匹配，而設
置了磁盤緩存，主要用于暫時存放頻繁使用的一部分磁盤數據和信息，以減少訪問磁盤的次數。但
磁盤緩存與高速緩存不同，它本身并不是一種實際存在的存儲器，而是利用主存中的部分存儲空間
暫時存放從磁盤中讀出(或?qū)懭?的信息。主存也可以看作是輔存的高速緩存，因?yàn)椋o存中的數據必
須復制到主存方能使用，反之，數據也必須先存在主存中，才能輸出到輔存。
The Best R&D Courses
存儲器管理
　　　　4.2 程序的裝入和鏈接
　　用戶程序要在系統中運行，必須先將它裝入內存，然后再將其轉變?yōu)橐粋€(gè)可以執行的程序，通
常都要經過以下幾個步驟：
　　(1) 編譯，由編譯程序(Compiler)對用戶源程序進行編譯，形成若干個目標模塊(Object
Module)；
　　(2) 鏈接，由鏈接程序(Linker)將編譯后形成的一組目標模塊以及它們所需要的庫函數鏈接在一
起，形成一個完整的裝入模塊(Load Module)；
　　(3) 裝入，由裝入程序(Loader)將裝入模塊裝入內存。
　　圖4-2示出了這樣的三步過程。本節將扼要闡述程序(含數據)的鏈接和裝入過程。
The Best R&D Courses
存儲器管理
圖4-2　對用戶程序的處理步驟
The Best R&D Courses
存儲器管理
4.2.1 程序的裝入
　　為了闡述上的方便，我們先介紹一個無需進行鏈接的單個目標模塊的裝入過程。該目標模塊也
就是裝入模塊。在將一個裝入模塊裝入內存時，可以有如下三種裝入方式：
　　1. 絕對裝入方式(Absolute Loading Mode)
　　當計算機系統很小，且僅能運行單道程序時，完全有可能知道程序?qū)Ⅰv留在內存的什么位置。
此時可以采用絕對裝入方式。用戶程序經編譯后，將產生絕對地址(即物理地址)的目標代碼。
The Best R&D Courses
存儲器管理
　　2. 可重定位裝入方式(Relocation Loading Mode)
　　絕對裝入方式只能將目標模塊裝入到內存中事先指定的位置，這只適用于單道程序環境。而在
多道程序環境下，編譯程序不可能預知經編譯后所得到的目標模塊應放在內存的何處。因此，對于
用戶程序編譯所形成的若干個目標模塊，它們的起始地址通常都是從0開始的，程序中的其它地址也
都是相對于起始地址計算的。
The Best R&D Courses
存儲器管理
圖4-3　作業裝入內存時的情況
The Best R&D Courses
存儲器管理
　　3. 動態運行時的裝入方式(Dynamic Run-time Loading)
　　可重定位裝入方式可將裝入模塊裝入到內存中任何允許的位置，故可用于多道程序環境。但該
方式并不允許程序運行時在內存中移動位置。
The Best R&D Courses
存儲器管理
4.2.2 程序的鏈接
　　1. 靜態鏈接(Static Linking)方式
　　在程序運行之前，先將各目標模塊及它們所需的庫函數鏈接成一個完整的裝配模塊，以后不再
拆開。在圖4-4(a)中示出了經過編譯后所得到的三個目標模塊A、B、C，它們的長度分別為L(zhǎng)、M和
N。在模塊A中有一條語句CALL B，用于調用模塊B。在模塊B中有一條語句CALL C，用于調用模
塊C。B和C都屬于外部調用符號，在將這幾個目標模塊裝配成一個裝入模塊時，須解決以下兩個問
題：
　　(1) 對相對地址進行修改。
　　(2) 變換外部調用符號。
The Best R&D Courses
存儲器管理
圖4-4　程序鏈接示意圖
The Best R&D Courses
存儲器管理
　　2. 裝入時動態鏈接(Load-time Dynamic Linking)
　　這是指將用戶源程序編譯后所得到的一組目標模塊，在裝入內存時，采用邊裝入邊鏈接的鏈接
方式。即在裝入一個目標模塊時，若發生一個外部模塊調用事件，將引起裝入程序去找出相應的外
部目標模塊，并將它裝入內存，還要按照?qǐng)D4-4所示的方式修改目標模塊中的相對地址。裝入時動態
鏈接方式有以下優點：
　　(1) 便于修改和更新。
　　(2) 便于實現對目標模塊的共享。
The Best R&D Courses
存儲器管理
　　3. 運行時動態鏈接(Run-time Dynamic Linking)
　　在許多情況下，應用程序在運行時，每次要運行的模塊可能是不相同的。但由于事先無法知道
本次要運行哪些模塊，故只能是將所有可能要運行到的模塊全部都裝入內存，并在裝入時全部鏈接
在一起。顯然這是低效的，因?yàn)橥鶗?huì)有部分目標模塊根本就不運行。比較典型的例子是作為錯誤
處理用的目標模塊，如果程序在整個運行過程中都不出現錯誤，則顯然就不會用到該模塊。
The Best R&D Courses
存儲器管理
　　　4.3 連續分配存儲管理方式
4.3.1 單一連續分配
　　在單道程序環境下，當時的存儲器管理方式是把內存分為系統區和用戶區兩部分，系統區僅提
供給OS使用，它通常是放在內存的低址部分。而在用戶區內存中，僅裝有一道用戶程序，即整個內
存的用戶空間由該程序獨占。這樣的存儲器分配方式被稱為單一連續分配方式。
The Best R&D Courses
存儲器管理
4.3.2 固定分區分配
　　1. 劃分分區的方法
　　可用下述兩種方法將內存的用戶空間劃分為若干個固定大小的分區：
　　(1) 分區大小相等(指所有的內存分區大小相等)。
　　(2) 分區大小不等。
The Best R&D Courses
存儲器管理
　　2. 內存分配
　　為了便于內存分配，通常將分區按其大小進行排隊，并為之建立一張分區使用表，其中各表項
包括每個分區的起始地址、大小及狀態(是否已分配)，如圖4-5所示。
The Best R&D Courses
存儲器管理
圖4-5 固定分區使用表
The Best R&D Courses
存儲器管理
4.3.3 動態分區分配
　　1. 動態分區分配中的數據結構
　　常用的數據結構有以下兩種形式：① 空閑分區表，在系統中設置一張空閑分區表，用于記錄每
個空閑分區的情況。每個空閑分區占一個表目，表目中包括分區號、分區大小和分區始址等數據項，
如圖4-6所示。② 空閑分區鏈。為了實現對空閑分區的分配和鏈接，在每個分區的起始部分設置一
些用于控制分區分配的信息，以及用于鏈接各分區所用的前向指針，在分區尾部則設置一后向指針。
通過前、后向鏈接指針，可將所有的空閑分區鏈接成一個雙向鏈，如圖4-7所示。
The Best R&D Courses
存儲器管理
圖4-6 空閑分區表
The Best R&D Courses
存儲器管理
圖4-7 空閑鏈結構
The Best R&D Courses
存儲器管理
　　2. 動態分區分配算法
　　為把一個新作業裝入內存，須按照一定的分配算法，從空閑分區表或空閑分區鏈中選出一分區
分配給該作業。由于內存分配算法對系統性能有很大的影響，故人們對它進行了較為廣泛而深入的
研究，于是產生了許多動態分區分配算法。
The Best R&D Courses
存儲器管理
　　3. 分區分配操作
　　1) 分配內存
　　系統應利用某種分配算法，從空閑分區鏈(表)中找到所需大小的分區。設請求的分區大小為
u.size，表中每個空閑分區的大小可表示為m.size。
The Best R&D Courses
存儲器管理
　　2) 回收內存
　　當進程運行完畢釋放內存時，系統根據回收區的首址，從空閑區鏈(表)中找到相應的插入點，此
時可能出現以下四種情況之一：
　　(1) 回收區與插入點的前一個空閑分區F1相鄰接，見圖4-9(a)。此時應將回收區與插入點的前一
分區合并，不必為回收分區分配新表項，而只需修改其前一分區F1的大小。
　　(2) 回收分區與插入點的后一空閑分區F2相鄰接，見圖
4-9(b)。此時也可將兩分區合并，形成新的空閑分區，但用回收區的首址作為新空閑區的首址，大小
為兩者之和。
The Best R&D Courses
存儲器管理
　　(3) 回收區同時與插入點的前、后兩個分區鄰接，見圖
4-9(c)。此時將三個分區合并，使用F1的表項和F1的首址，取消F2的表項，大小為三者之和。
　　(4) 回收區既不與F1鄰接，又不與F2鄰接。這時應為回收區單獨建立一個新表項，填寫回收區
的首址和大小，并根據其首址插入到空閑鏈中的適當位置。圖4-10示出了內存回收時的流程。
The Best R&D Courses
存儲器管理
圖4-9 內存回收時的情況
The Best R&D Courses
存儲器管理
　　　　　4.4 對換(Swapping)
　　對換技術也稱為交換技術，最早用于麻省理工學院的單用戶分時系統CTSS中。由于當時計算機
的內存都非常小，為了使該系統能分時運行多個用戶程序而引入了對換技術。系統把所有的用戶作
業存放在磁盤上，每次只能調入一個作業進入內存，當該作業的一個時間片用完時，將它調至外存
的后備隊列上等待，再?gòu)暮髠潢?duì)列上將另一個作業調入內存。這就是最早出現的分時系統中所用的
對換技術。現在已經很少使用。
The Best R&D Courses
存儲器管理
4.4.1 多道程序環境下的對換技術
　　1. 對換的引入
　　在多道程序環境下，一方面，在內存中的某些進程由于某事件尚未發生而被阻塞運行，但它卻
占用了大量的內存空間，甚至有時可能出現在內存中所有進程都被阻塞，而無可運行之進程，迫使
CPU停止下來等待的情況；另一方面，卻又有著許多作業，因內存空間不足，一直駐留在外存上，
而不能進入內存運行。顯然這對系統資源是一種嚴重的浪費，且使系統吞吐量下降。
The Best R&D Courses
存儲器管理
　　2. 對換的類型
　　在每次對換時，都是將一定數量的程序或數據換入或換出內存。根據每次對換時所對換的數量，
可將對換分為如下兩類：
　　(1) 整體對換。
　　(2) 頁面(分段)對換。
The Best R&D Courses
存儲器管理
4.4.3 進程的換出與換入
　　1. 進程的換出
　　對換進程在實現進程換出時，是將內存中的某些進程調出至對換區，以便騰出內存空間。換出
過程可分為以下兩步：
　　(1) 選擇被換出的進程。
　　(2) 進程換出過程。
The Best R&D Courses
存儲器管理
　　2. 進程的換入
　　對換進程將定時執行換入操作，它首先查看PCB集合中所有進程的狀態，從中找出“就緒”狀
態但已換出的進程。當有許多這樣的進程時，它將選擇其中已換出到磁盤上時間最久(必須大于規定
時間，如2 s)的進程作為換入進程，為它申請內存。如果申請成功，可直接將進程從外存調入內存；
如果失敗，則需先將內存中的某些進程換出，騰出足夠的內存空間后，再將進程調入。
The Best R&D Courses
存儲器管理
　　　　4.5 分頁存儲管理方式
　　(1) 分頁存儲管理方式。
　　(2) 分段存儲管理方式。
　　(3) 段頁式存儲管理方式。
The Best R&D Courses
存儲器管理
4.5.1 分頁存儲管理的基本方法
　　1. 頁面和物理塊
　　(1) 頁面。
　　(2) 頁面大小。
The Best R&D Courses
存儲器管理
　　2. 地址結構
　　分頁地址中的地址結構如下：
31 12 11 0
頁號 P 位移量 W
The Best R&D Courses
存儲器管理
對某特定機器，其地址結構是一定的。若給定一個邏輯地址空間中的地址為A，頁面的大小為L(zhǎng)，則
頁號P和頁內地址d可按下式求得：
P INT A L
， d = [A] MOD L

The Best R&D Courses
存儲器管理
　　3. 頁表
　　在分頁系統中，允許將進程的各個頁離散地存儲在內存的任一物理塊中，為保證進程仍然能夠
正確地運行，即能在內存中找到每個頁面所對應的物理塊，系統又為每個進程建立了一張頁面映像
表，簡稱頁表。
The Best R&D Courses
存儲器管理
圖4-14 頁表的作用
The Best R&D Courses
存儲器管理
4.5.2 地址變換機構
　　1. 基本的地址變換機構
　　進程在運行期間，需要對程序和數據的地址進行變換，即將用戶地址空間中的邏輯地址變換為
內存空間中的物理地址，由于它執行的頻率非常高，每條指令的地址都需要進行變換，因此需要采
用硬件來實現。頁表功能是由一組專門的寄存器來實現的。一個頁表項用一個寄存器。
The Best R&D Courses
存儲器管理
圖4-15 分頁系統的地址變換機構
The Best R&D Courses
存儲器管理
　　2. 具有快表的地址變換機構
　　由于頁表是存放在內存中的，這使CPU在每存取一個數據時，都要兩次訪問內存。第一次是訪
問內存中的頁表，從中找到指定頁的物理塊號，再將塊號與頁內偏移量W拼接，以形成物理地址。
第二次訪問內存時，才是從第一次所得地址中獲得所需數據(或向此地址中寫入數據)。因此，采用這
種方式將使計算機的處理速度降低近1/2。可見，以此高昂代價來?yè)Q取存儲器空間利用率的提高，是
得不償失的。
The Best R&D Courses
存儲器管理
圖4-16 具有快表的地址變換機構
The Best R&D Courses
存儲器管理
4.5.3 訪問內存的有效時間
　　從進程發出指定邏輯地址的訪問請求，經過地址變換，到在內存中找到對應的實際物理地址單
元并取出數據，所需要花費的總時間，稱為內存的有效訪問時間(Effective Access Time，EAT)。
假設訪問一次內存的時間為t，在基本分頁存儲管理方式中，有效訪問時間分為第一次訪問內存時間
(即查找頁表對應的頁表項所耗費的時間t)與第二次訪問內存時間(即將頁表項中的物理塊號與頁內地
址拼接成實際物理地址所耗費的時間t)之和：
EAT = t + t = 2t
The Best R&D Courses
存儲器管理
　　在引入快表的分頁存儲管理方式中，通過快表查詢，可以直接得到邏輯頁所對應的物理塊號，
由此拼接形成實際物理地址，減少了一次內存訪問，縮短了進程訪問內存的有效時間。但是，由于
快表的容量限制，不可能將一個進程的整個頁表全部裝入快表，所以在快表中查找到所需表項存在
著命中率的問題。所謂命中率，是指使用快表并在其中成功查找到所需頁面的表項的比率。這樣，
在引入快表的分頁存儲管理方式中，有效訪問時間的計算公式即為：
EAT=а×λ+(t+λ)(1—а)+t=2t+λ—t×а
上式中，λ表示查找快表所需要的時間，а表示命中率，t表示訪問一次內存所需要的時間。
The Best R&D Courses
存儲器管理
　　可見，引入快表后的內存有效訪問時間分為查找到邏輯頁對應的頁表項的平均時間
а × λ + (t + λ)(1 - а)，以及對應實際物理地址的內存訪問時間t。假設對快表的訪問時間λ為
20 ns(納秒)，對內存的訪問時間t為100 ns，則下表中列出了不同的命中率а與有效訪問時間的關系：
命中率 (%) 有效訪問時間
а EAT
0 220
50 170
80 140
90 130
98 122
The Best R&D Courses
存儲器管理
4.5.4 兩級和多級頁表
　　1. 兩級頁表(Two-Level Page Table)
　　針對難于找到大的連續的內存空間來存放頁表的問題，可利用將頁表進行分頁的方法，使每個
頁面的大小與內存物理塊的大小相同，并為它們進行編號，即依次為0# 頁、1# 頁，…，n# 頁，然
后離散地將各個頁面分別存放在不同的物理塊中。同樣，也要為離散分配的頁表再建立一張頁表，
稱為外層頁表(Outer Page Table)，在每個頁表項中記錄了頁表頁面的物理塊號。
The Best R&D Courses
存儲器管理
圖4-17　兩級頁表結構
The Best R&D Courses
存儲器管理
　　為了方便實現地址變換，在地址變換機構中，同樣需要增設一個外層頁表寄存器，用于存放外
層頁表的始址，并利用邏輯地址中的外層頁號作為外層頁表的索引，從中找到指定頁表分頁的始址，
再利用P2作為指定頁表分頁的索引，找到指定的頁表項，其中即含有該頁在內存的物理塊號，用該
塊號P和頁內地址d即可構成訪問的內存物理地址。圖4-18示出了兩級頁表時的地址變換機構。
The Best R&D Courses
存儲器管理
圖4-18　具有兩級頁表的地址變換機構
The Best R&D Courses
存儲器管理
　　2. 多級頁表
　　對于32位的機器，采用兩級頁表結構是合適的，但對于64位的機器，采用兩級頁表是否仍然合
適，須做以下簡單分析。如果頁面大小仍采用4 KB即212 B，那么還剩下52位，假定仍按物理塊的
大小(212位)來劃分頁表，則將余下的42位用于外層頁號。此時在外層頁表中可能有4096 G個頁表
項，要占用16 384 GB的連續內存空間。
The Best R&D Courses
存儲器管理
　　　4.6 分段存儲管理方式
　　存儲管理方式隨著OS的發展也在不斷地發展。當OS由單道向多道發展時，存儲管理方式便由單
一連續分配發展為固定分區分配。
The Best R&D Courses
存儲器管理
4.6.1 分段存儲管理方式的引入
　　1. 方便編程
　　通常，用戶把自己的作業按照邏輯關系劃分為若干個段，每個段都從0開始編址，并有自己的名
字和長度。因此，程序員們都迫切地需要訪問的邏輯地址是由段名(段號)和段內偏移量(段內地址)決
定的，這不僅可以方便程序員編程，也可使程序非常直觀，更具可讀性。例如，下述的兩條指令便
使用段名和段內地址：
　　　 LOAD 1，[A] |〈D〉；
　　　 STORE 1，[B] |〈C〉；
The Best R&D Courses
存儲器管理
　　2. 信息共享
　　在實現對程序和數據的共享時，是以信息的邏輯單位為基礎的。比如，為了共享某個過程、函
數或文件。分頁系統中的“頁”只是存放信息的物理單位(塊)，并無完整的邏輯意義，這樣，一個可
被共享的過程往往可能需要占用數十個頁面，這為實現共享增加了困難。
The Best R&D Courses
存儲器管理
　　3. 信息保護
　　信息保護同樣是以信息的邏輯單位為基礎的，而且經常是以一個過程、函數或文件為基本單位
進行保護的。
The Best R&D Courses
存儲器管理
4.6.2 分段系統的基本原理
　　1. 分段
　　在分段存儲管理方式中，作業的地址空間被劃分為若干個段，每個段定義了一組邏輯信息。例
如，有主程序段MAIN、子程序段X、數據段D及棧段S等，如圖4-19所示。
　　分段地址中的地址具有如下結構：
段號 段內地址
31 16 15 0
The Best R&D Courses
存儲器管理
　　2. 段表
　　在前面所介紹的動態分區分配方式中，系統為整個進程分配一個連續的內存空間。而在分段式
存儲管理系統中，則是為每個分段分配一個連續的分區。進程中的各個段，可以離散地裝入內存中
不同的分區中。為保證程序能正常運行，就必須能從物理內存中找出每個邏輯段所對應的位置。
The Best R&D Courses
存儲器管理
圖4-19 利用段表實現地址映射
The Best R&D Courses
存儲器管理
3. 地址變換機構
　　為了實現進程從邏輯地址到物理地址的變換功能，在系統中設置了段表寄存器，用于存放段表
始址和段表長度TL。在進行地址變換時，系統將邏輯地址中的段號與段表長度TL進行比較。若S>TL，
表示段號太大，是訪問越界，于是產生越界中斷信號。若未越界，則根據段表的始址和該段的段號，
計算出該段對應段表項的位置，從中讀出該段在內存的起始地址。然后，再檢查段內地址d是否超過
該段的段長SL。若超過，即d>SL，同樣發出越界中斷信號。若未越界，則將該段的基址d與段內地
址相加，即可得到要訪問的內存物理地址。圖4-20示出了分段系統的地址變換過程。
The Best R&D Courses
存儲器管理
圖4-20 分段系統的地址變換過程
The Best R&D Courses
存儲器管理
　　4. 分頁和分段的主要區別
　　(1) 頁是信息的物理單位。
　　(2) 頁的大小固定且由系統決定。
　　(3) 分頁的用戶程序地址空間是一維的。
The Best R&D Courses
存儲器管理
　　2. 分段系統中程序和數據的共享
　　在分段系統中，由于是以段為基本單位的，不管該段有多大，我們都只需為該段設置一個段表
項，因此使實現共享變得非常容易。我們?nèi)砸怨蚕韊ditor為例，此時只需在(每個)進程1和進程2的段
表中，為文本編輯程序設置一個段表項，讓段表項中的基址(80)指向editor程序在內存的起始地址。
圖4-22是分段系統中共享editor的示意圖。
The Best R&D Courses
存儲器管理
4.6.4 段頁式存儲管理方式
　　1. 基本原理
　　段頁式系統的基本原理是分段和分頁原理的結合，即先將用戶程序分成若干個段，再把每個段
分成若干個頁，并為每一個段賦予一個段名。圖4-23(a)示出了一個作業地址空間的結構。該作業有
三個段：主程序段、子程序段和數據段；頁面大小為 4 KB。在段頁式系統中，其地址結構由段號、
段內頁號及頁內地址三部分所組成，如圖4-23(b)所示。
圖4-23 作業地址空間和地址結構
The Best R&D Courses
存儲器管理
　　在段頁式系統中，為了實現從邏輯地址到物理地址的變換，系統中需要同時配置段表和頁表。
段表的內容與分段系統略有不同，它不再是內存始址和段長，而是頁表始址和頁表長度。圖4-24示
出了利用段表和頁表進行從用戶地址空間到物理(內存)空間的映射。
The Best R&D Courses
存儲器管理
圖4-24 利用段表和頁表實現地址映射
The Best R&D Courses
存儲器管理
　　2. 地址變換過程
　　在段頁式系統中，為了便于實現地址變換，須配置一個段表寄存器，其中存放段表始址和段長
TL。進行地址變換時，首先利用段號S，將它與段長TL進行比較。若S < TL，表示未越界，于是利
用段表始址和段號來求出該段所對應的段表項在段表中的位置，從中得到該段的頁表始址，并利用
邏輯地址中的段內頁號P來獲得對應頁的頁表項位置，從中讀出該頁所在的物理塊號b，再利用塊號b
和頁內地址來構成物理地址。
The Best R&D Courses

展開更多......

收起↑
