處理機調度

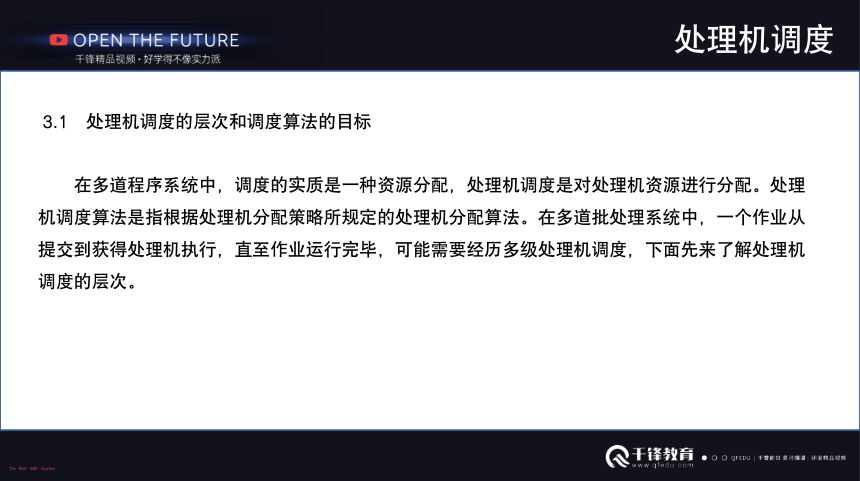

3.1 處理機調度的層次和調度算法的目標
　　在多道程序系統中，調度的實質是一種資源分配，處理機調度是對處理機資源進行分配。處理
機調度算法是指根據處理機分配策略所規定的處理機分配算法。在多道批處理系統中，一個作業從
提交到獲得處理機執行，直至作業運行完畢，可能需要經歷多級處理機調度，下面先來了解處理機
調度的層次。
The Best R&D Courses
處理機調度

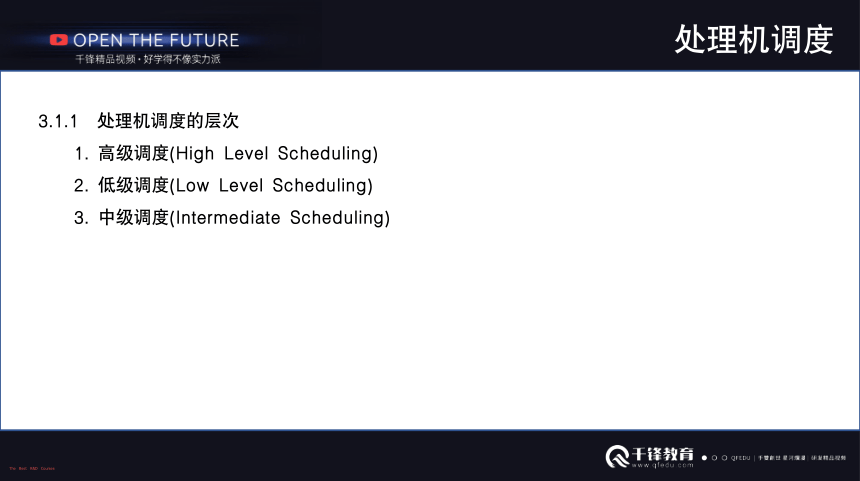

3.1.1 處理機調度的層次
　　1. 高級調度(High Level Scheduling)
　　2. 低級調度(Low Level Scheduling)
　　3. 中級調度(Intermediate Scheduling)
The Best R&D Courses
高級調度 ( 按照某種規則，從后備隊列 外存 內存 最低 無 創建態 就緒態
作業調度) 中選擇合適的作業將其調入 (面向作業)
內存，并為其創建進程
中級調度 ( 按照某種規則，從掛起隊列 外存 內存 中等 掛起態 就緒態 (
內存調度) 中選擇合適的進程將其數據 (面向進程) 阻塞掛起 阻塞態)
調回內存
低級調度 ( 按照某種規則，從就緒隊列 內 存 CPU 最高 就緒態 運行態
進程調度) 中選擇一個進程為其分配處
理機
The Best R&D Courses
處理機調度
3.1.2 處理機調度算法的目標
　　1. 處理機調度算法的共同目標
　　(1) 資源利用率。為提高系統的資源利用率，應使系統中的處理機和其它所有資源都盡可能地保
持忙碌狀態，其中最重要的處理機利用率可用以下方法計算：
CPU 有效工作時間
CPU 的利用率 = CPU 有效工作時間 CPU 空閑等待時間
The Best R&D Courses
處理機調度
　　(2) 公平性。公平性是指應使諸進程都獲得合理的CPU 時間，不會發生進程饑餓現象。公平性
是相對的，對相同類型的進程應獲得相同的服務；但對于不同類型的進程，由于其緊急程度或重要
性的不同，則應提供不同的服務。
　　(3) 平衡性。由于在系統中可能具有多種類型的進程，有的屬于計算型作業，有的屬于I/O型。
為使系統中的CPU和各種外部設備都能經常處于忙碌狀態，調度算法應盡可能保持系統資源使用的
平衡性。
　　(4) 策略強制執行。對所制訂的策略其中包括安全策略，只要需要，就必須予以準確地執行，即
使會造成某些工作的延遲也要執行。
The Best R&D Courses
處理機調度
　　2. 批處理系統的目標
　　(1) 平均周轉時間短。
　　對每個用戶而言，都希望自己作業的周轉時間最短。但作為計算機系統的管理者，則總是希望
能使平均周轉時間最短，這不僅會有效地提高系統資源的利用率，而且還可使大多數用戶都感到滿
意。應使作業周轉時間和作業的平均周轉時間盡可能短。否則，會使許多用戶的等待時間過長，這
將會引起用戶特別是短作業用戶的不滿。可把平均周轉時間描述為：
1 nT [ T i]n i 1
The Best R&D Courses
處理機調度
　　為了進一步反映調度的性能，更清晰地描述各進程在其周轉時間中，等待和執行時間的具體分
配狀況，往往使用帶權周轉時間，即作業的周轉時間T與系統為它提供服務的時間Ts之比，即
W = T/Ts。而平均帶權周轉時間則可表示為：
W 1
n T
i
n i 1 T s
The Best R&D Courses
處理機調度
　　(2) 系統吞吐量高。由于吞吐量是指在單位時間內系統所完成的作業數，因而它與批處理作業的
平均長度有關。事實上，如果單純是為了獲得高的系統吞吐量，就應盡量多地選擇短作業運行。
　　(3) 處理機利用率高。對于大、中型計算機，CPU價格十分昂貴，致使處理機的利用率成為衡量
系統性能的十分重要的指標；而調度方式和算法又對處理機的利用率起著十分重要的作用。如果單
純是為使處理機利用率高，應盡量多地選擇計算量大的作業運行。由上所述可以看出，這些要求之
間是存在著一定矛盾的。
The Best R&D Courses
處理機調度
　　3. 分時系統的目標
　　(1) 響應時間快。
　　(2) 均衡性。
　　4. 實時系統的目標
　　(1) 截止時間的保證。
　　(2) 可預測性。
The Best R&D Courses
處理機調度
　　　　3.2 作業與作業調度
　　在多道批處理系統中，作業是用戶提交給系統的一項相對獨立的工作。操作員把用戶提交的作
業通過相應的輸入設備輸入到磁盤存儲器，并保存在一個后備作業隊列中。再由作業調度程序?qū)⑵?br/>從外存調入內存。
The Best R&D Courses
處理機調度
3.2.1 批處理系統中的作業
　　1. 作業和作業步
　　(1) 作業(Job)。
　　(2) 作業步(Job Step)。
The Best R&D Courses
處理機調度
　　2. 作業控制塊(Job Control Block，JCB)
　　為了管理和調度作業，在多道批處理系統中，為每個作業設置了一個作業控制塊JCB，它是作
業在系統中存在的標志，其中保存了系統對作業進行管理和調度所需的全部信息。通常在JCB中包
含的內容有：作業標識、用戶名稱、用戶賬號、作業類型(CPU 繁忙型、I/O 繁忙型、批量型、終
端型)、作業狀態、調度信息(優先級、作業運行時間)、資源需求(預計運行時間、要求內存大小等)、
資源使用情況等。
The Best R&D Courses
處理機調度
　　3. 作業運行的三個階段和三種狀態
　　作業從進入系統到運行結束，通常需要經歷收容、運行和完成三個階段。相應的作業也就有
“后備狀態”、“運行狀態”和“完成狀態”。
　　(1) 收容階段。
　　(2) 運行階段?！　?br/>　　(3) 完成階段。
The Best R&D Courses
處理機調度
3.2.2 作業調度的主要任務
　　作業調度的主要任務是，根據JCB中的信息，檢查系統中的資源能否滿足作業對資源的需求，
以及按照一定的調度算法，從外存的后備隊列中選取某些作業調入內存，并為它們創建進程、分配
必要的資源。然后再將新創建的進程排在就緒隊列上等待調度。因此，也把作業調度稱為接納調度
(Admission Scheduling)。在每次執行作業調度時，都需做出以下兩個決定。
　　1. 接納多少個作業
　　2. 接納哪些作業
The Best R&D Courses
處理機調度
3.2.3 先來先服務(FCFS)和短作業優先(SJF)調度算法
　　1. 先來先服務(first-come first-served，F(xiàn)CFS)調度算法
　　FCFS是最簡單的調度算法，該算法既可用于作業調度，也可用于進程調度。當在作業調度中采
用該算法時，系統將按照作業到達的先后次序來進行調度，或者說它是優先考慮在系統中等待時間
最長的作業，而不管該作業所需執行時間的長短，從后備作業隊列中選擇幾個最先進入該隊列的作
業，將它們調入內存，為它們分配資源和創建進程。然后把它放入就緒隊列。
The Best R&D Courses
處理機調度
　　2. 短作業優先(short job first，SJF)的調度算法
　　由于在實際情況中，短作業(進程)占有很大比例，為了能使它們能比長作業優先執行，而產生了
短作業優先調度算法。
　　1) 短作業優先算法
　　SJF算法是以作業的長短來計算優先級，作業越短，其優先級越高。作業的長短是以作業所要求
的運行時間來衡量的。SJF算法可以分別用于作業調度和進程調度。在把短作業優先調度算法用于作
業調度時，它將從外存的作業后備隊列中選擇若干個估計運行時間最短的作業，優先將它們調入內
存運行。
The Best R&D Courses
處理機調度
　　2) 短作業優先算法的缺點
　　SJF調度算法較之FCFS算法有了明顯的改進，但仍然存在不容忽視的缺點：
　　(1) 必須預知作業的運行時間。在采用這種算法時，要先知道每個作業的運行時間。即使是程序
員也很難準確估計作業的運行時間，如果估計過低，系統就可能按估計的時間終止作業的運行，但
此時作業并未完成，故一般都會偏長估計。
　　(2) 對長作業非常不利，長作業的周轉時間會明顯地增長。更嚴重的是，該算法完全忽視作業的
等待時間，可能使作業等待時間過長，出現饑餓現象。
The Best R&D Courses
處理機調度
　　(3) 在采用FCFS算法時，人—機無法實現交互。
　　(4) 該調度算法完全未考慮作業的緊迫程度，故不能保證緊迫性作業能得到及時處理。
The Best R&D Courses
處理機調度
3.2.4 優先級調度算法和高響應比優先調度算法
　　1. 優先級調度算法(priority-scheduling algorithm，PSA)
　　我們可以這樣來看作業的優先級，對于先來先服務調度算法，作業的等待時間就是作業的優先
級，等待時間越長，其優先級越高。對于短作業優先調度算法，作業的長短就是作業的優先級，作
業所需運行的時間越短，其優先級越高。但上述兩種優先級都不能反映作業的緊迫程度。
The Best R&D Courses
處理機調度
　　2. 高響應比優先調度算法(Highest Response Ratio Next，HRRN)
　　在批處理系統中，F(xiàn)CFS算法所考慮的只是作業的等待時間，而忽視了作業的運行時間。而SJF
算法正好與之相反，只考慮作業的運行時間，而忽視了作業的等待時間。高響應比優先調度算法則
是既考慮了作業的等待時間，又考慮作業運行時間的調度算法，因此既照顧了短作業，又不致使長
作業的等待時間過長，從而改善了處理機調度的性能。
The Best R&D Courses
處理機調度
　　高響應比優先算法是如何實現的呢 如果我們能為每個作業引入一個動態優先級，即優先級是
可以改變的，令它隨等待時間延長而增加，這將使長作業的優先級在等待期間不斷地增加，等到足
夠的時間后，必然有機會獲得處理機。該優先級的變化規律可描述為：
等待時間 要求服務時間
優先權
要求服務時間
The Best R&D Courses
處理機調度
　　由于等待時間與服務時間之和就是系統對該作業的響應時間，故該優先級又相當于響應比RP。
據此，優先又可表示為：
R 等待時間 要求服務時間 響應時間P 要求服務時間 要求服務時間
The Best R&D Courses
進程調度
　　　　　3.3 進 程 調 度
　　進程調度是OS中必不可少的一種調度。因此在三種類型的OS中，都無一例外地配置了進程調度。
此外它也是對系統性能影響最大的一種處理機調度，相應的，有關進程調度的算法也較多。
The Best R&D Courses
進程調度
3.3.1 進程調度的任務、機制和方式
　　1. 進程調度的任務
　　進程調度的任務主要有三：
　　(1) 保存處理機的現場信息。
　　(2) 按某種算法選取進程。
　　(3) 把處理器分配給進程。
The Best R&D Courses
進程調度
　　2. 進程調度機制
　　為了實現進程調度，在進程調度機制中，應具有如下三個基本部分，如圖3-1所示。
　　(1) 排隊器。
　　(2) 分派器。
　　(3) 上下文切換器。
The Best R&D Courses
進程調度
圖3-1 進程調度機制
The Best R&D Courses
進程調度
　　3. 進程調度方式
　　1) 非搶占方式(Nonpreemptive Mode)
　　在采用這種調度方式時，一旦把處理機分配給某進程后，就一直讓它運行下去，決不會因為時
鐘中斷或任何其它原因去搶占當前正在運行進程的處理機，直至該進程完成，或發生某事件而被阻
塞時，才把處理機分配給其它進程。
The Best R&D Courses
進程調度
　　2) 搶占方式(Preemptive Mode)
　　這種調度方式允許調度程序根據某種原則，去暫停某個正在執行的進程，將已分配給該進程的
處理機重新分配給另一進程。在現代OS中廣泛采用搶占方式，這是因為：對于批處理機系統，可以
防止一個長進程長時間地占用處理機，以確保處理機能為所有進程提供更為公平的服務。在分時系
統中，只有采用搶占方式才有可能實現人—機交互。在實時系統中，搶占方式能滿足實時任務的需
求。但搶占方式比較復雜，所需付出的系統開銷也較大。
The Best R&D Courses
進程調度
3.3.2 輪轉調度算法
　　1. 輪轉法的基本原理
　　在輪轉(RR)法中，系統將所有的就緒進程按FCFS策略排成一個就緒隊列。系統可設置每隔一定
時間(如30 ms)便產生一次中斷，去激活進程調度程序進行調度，把CPU分配給隊首進程，并令其執
行一個時間片。當它運行完畢后，又把處理機分配給就緒隊列中新的隊首進程，也讓它執行一個時
間片。這樣，就可以保證就緒隊列中的所有進程在確定的時間段內，都能獲得一個時間片的處理機
時間。
The Best R&D Courses
進程調度
　　2. 進程切換時機
　　在RR調度算法中，應在何時進行進程的切換，可分為兩種情況：① 若一個時間片尚未用完，
正在運行的進程便已經完成，就立即激活調度程序，將它從就緒隊列中刪除，再調度就緒隊列中隊
首的進程運行，并啟動一個新的時間片。② 在一個時間片用完時，計時器中斷處理程序被激活。如
果進程尚未運行完畢，調度程序?qū)阉屯途w隊列的末尾。
The Best R&D Courses
進程調度
　　3. 時間片大小的確定
　　在輪轉算法中，時間片的大小對系統性能有很大的
影響。
　　圖3-2示出了時間片大小對響應時間的影響，其中圖是時間片略大于典型交互的時間，而圖
是時間片小于典型交互的時間。圖3-3示出了時間片分別為q = 1和q = 4時對平均周轉時間的影響。
The Best R&D Courses
進程調度
圖3-2 時間片大小對響應時間的影響
The Best R&D Courses
進程調度
作業 進程名 A B C D E 平均
情況 到達時間 0 1 2 3 4
時 間 片 服務時間 4 3 4 2 4
完成時間 15 12 16 9 17
RR
周轉時間 15 11 14 6 13 11.8
q=1
帶權周轉時間 3.75 3.67 3.5 3 3.33 3.46
完成時間 4 7 11 13 17
RR
周轉時間 4 6 9 10 13 8.4
q=4
帶權周轉時間 1 2 2.25 5 3.33 2.5
圖3-3 q = 1和q = 4時進程的周轉時間
The Best R&D Courses
進程調度
3.3.3 優先級調度算法
　　1. 優先級調度算法的類型
　　優先級進程調度算法，是把處理機分配給就緒隊列中優先級最高的進程。這時，又可進一步把
該算法分成如下兩種。
　　(1) 非搶占式優先級調度算法。
　　(2) 搶占式優先級調度算法。
The Best R&D Courses
進程調度
　　2. 優先級的類型
　　1) 靜態優先級
　　靜態優先級是在創建進程時確定的，在進程的整個運行期間保持不變。優先級是利用某一范圍
內的一個整數來表示的，例如0～255中的某一整數，又把該整數稱為優先數。確定進程優先級大小
的依據有如下三個：
　　(1) 進程類型。
　　(2) 進程對資源的需求。
　　(3) 用戶要求。
The Best R&D Courses
進程調度
　　2) 動態優先級
　　動態優先級是指在創建進程之初，先賦予其一個優先級，然后其值隨進程的推進或等待時間的
增加而改變，以便獲得更好的調度性能。
The Best R&D Courses
進程調度
3.3.4 多隊列調度算法
　　如前所述的各種調度算法，尤其在應用于進程調度時，由于系統中僅設置一個進程的就緒隊列，
即低級調度算法是固定的、單一的，無法滿足系統中不同用戶對進程調度策略的不同要求，在多處
理機系統中，這種單一調度策略實現機制的缺點更顯突出，由此，多級隊列調度算法能夠在一定程
度上彌補這一缺點。
The Best R&D Courses
進程調度
3.3.5 多級反饋隊列(multileved feedback queue)調度算法
　　1. 調度機制
　　多級反饋隊列調度算法的調度機制可描述如下：
　　(1) 設置多個就緒隊列。
　　圖3-4是多級反饋隊列算法的示意圖。
The Best R&D Courses
進程調度
圖3-4 多級反饋隊列調度算法
The Best R&D Courses
進程調度
　　(2) 每個隊列都采用FCFS算法。當新進程進入內存后，首先將它放入第一隊列的末尾，按FCFS
原則等待調度。當輪到該進程執行時，如它能在該時間片內完成，便可撤離系統。否則，即它在一
個時間片結束時尚未完成，調度程序?qū)⑵滢D(zhuǎn)入第二隊列的末尾等待調度；如果它在第二隊列中運行
一個時間片后仍未完成，再依次將它放入第三隊列，……，依此類推。當進程最后被降到第n隊列后，
在第n隊列中便采取按RR方式運行。
The Best R&D Courses
進程調度
　　(3) 按隊列優先級調度。調度程序首先調度最高優先級隊列中的諸進程運行，僅當?shù)谝魂犃锌臻e
時才調度第二隊列中的進程運行；換言之，僅當?shù)?～(i-1)所有隊列均空時，才會調度第i隊列中的進
程運行。如果處理機正在第i隊列中為某進程服務時又有新進程進入任一優先級較高的隊列，此時須
立即把正在運行的進程放回到第i隊列的末尾，而把處理機分配給新到的高優先級進程。
The Best R&D Courses
進程調度
　　2. 調度算法的性能
　　在多級反饋隊列調度算法中，如果規定第一個隊列的時間片略大于多數人機交互所需之處理時
間時，便能較好地滿足各種類型用戶的需要。
　　(1) 終端型用戶。
　　(2) 短批處理作業用戶。
　　(3) 長批處理作業用戶。
The Best R&D Courses
進程調度
3.3.6 基于公平原則的調度算法
　　1. 保證調度算法
　　保證調度算法是另外一種類型的調度算法，它向用戶所做出的保證并不是優先運行，而是明確
的性能保證，該算法可以做到調度的公平性。一種比較容易實現的性能保證是處理機分配的公平性。
如果在系統中有n個相同類型的進程同時運行，為公平起見，須保證每個進程都獲得相同的處理機時
間1/n。
The Best R&D Courses
進程調度
　　在實施公平調度算法時系統中必須具有這樣一些功能：
　　(1) 跟蹤計算每個進程自創建以來已經執行的處理時間。
　　(2) 計算每個進程應獲得的處理機時間，即自創建以來的時間除以n。
　　(3) 計算進程獲得處理機時間的比率，即進程實際執行的處理時間和應獲得的處理機時間之比。
　　(4) 比較各進程獲得處理機時間的比率。如進程A的比率最低，為0.5，而進程B的比率為0.8，
進程C的比率為1.2等。
　　(5) 調度程序應選擇比率最小的進程將處理機分配給它，并讓該進程一直運行，直到超過最接近
它的進程比率為止。
The Best R&D Courses
進程調度
　　2. 公平分享調度算法
　　分配給每個進程相同的處理機時間，顯然，這對諸進程而言，是體現了一定程度的公平，但如
果各個用戶所擁有的進程數不同，就會發生對用戶的不公平問題。
The Best R&D Courses
實時調度
　　　　　　3.4 實 時 調 度
　　在實時系統中，可能存在著兩類不同性質的實時任務，即HRT任務和SRT任務，它們都聯系著
一個截止時間。為保證系統能正常工作，實時調度必須能滿足實時任務對截止時間的要求。為此，
實現實時調度應具備一定的條件。
The Best R&D Courses
實時調度
3.4.1 實現實時調度的基本條件
　　1. 提供必要的信息
　　為了實現實時調度，系統應向調度程序提供有關任務的信息：
　　(1) 就緒時間，是指某任務成為就緒狀態的起始時間，在周期任務的情況下，它是事先預知的一
串時間序列。
　　(2) 開始截止時間和完成截止時間，對于典型的實時應用，只須知道開始截止時間，或者完成截
止時間。
The Best R&D Courses
實時調度
　　(3) 處理時間，一個任務從開始執行，直至完成時所需的時間。
　　(4) 資源要求，任務執行時所需的一組資源。
　　(5) 優先級，如果某任務的開始截止時間錯過，勢必引起故障，則應為該任務賦予“絕對”優先
級；如果其開始截止時間的錯過，對任務的繼續運行無重大影響，則可為其賦予“相對”優先級，
供調度程序參考。
The Best R&D Courses
實時調度
　　2. 系統處理能力強
　　在實時系統中，若處理機的處理能力不夠強，則有可能因處理機忙不過，而致使某些實時任務
不能得到及時處理，從而導致發生難以預料的后果。假定系統中有m個周期性的硬實時任務HRT，它
們的處理時間可表示為Ci，周期時間表示為Pi，則在單處理機情況下，必須滿足下面的限制條件系統
才是可調度的：
m
C i 1
i 1 P i
The Best R&D Courses
實時調度
　　提高系統處理能力的途徑有二：一是采用單處理機系統，但須增強其處理能力，以顯著地減少
對每一個任務的處理時間；二是采用多處理機系統。假定系統中的處理機數為N，則應將上述的限制
條件改為：
m
C i N
i 1 Pi
The Best R&D Courses
實時調度
　　3. 采用搶占式調度機制
　　在含有HRT任務的實時系統中，廣泛采用搶占機制。這樣便可滿足HRT任務對截止時間的要求。
但這種調度機制比較復雜。
The Best R&D Courses
實時調度
3.4.2 實時調度算法的分類
　　可以按不同方式對實時調度算法加以分類：① 根據實時任務性質，可將實時調度的算法分為硬
實時調度算法和軟實時調度算法；② 按調度方式，則可分為非搶占調度算法和搶占調度算法。
　　1. 非搶占式調度算法
　　(1) 非搶占式輪轉調度算法。
　　(2) 非搶占式優先調度算法。
The Best R&D Courses
實時調度
　　2. 搶占式調度算法
　　可根據搶占發生時間的不同而進一步分成以下兩種調度算法：
　　(1) 基于時鐘中斷的搶占式優先級調度算法。
　　(2) 立即搶占(Immediate Preemption)的優先級調度算法?！　?br/>　　圖3-5中的、(b)、(c)、(d)分別示出了四種情況的調度時間。
The Best R&D Courses
實時調度
圖3-5 實時進程調度
The Best R&D Courses
死鎖
3.5.2 計算機系統中的死鎖
　　1. 競爭不可搶占性資源引起死鎖
　　通常系統中所擁有的不可搶占性資源其數量不足以滿足多個進程運行的需要，使得進程在運行
過程中，會因爭奪資源而陷入僵局。
The Best R&D Courses
死鎖
　　我們可將上面的問題利用資源分配圖進行描述，用方塊代表可重用的資源(文件)，用圓圈代表進
程，見圖3-12所示。
The Best R&D Courses
死鎖
圖3-12　共享文件時的死鎖情況
The Best R&D Courses
死鎖
　　2. 競爭可消耗資源引起死鎖
　　現在進一步介紹競爭可消耗資源所引起的死鎖。圖3-13示出了在三個進程之間，在利用消息通
信機制進行通信時所形成的死鎖情況。
The Best R&D Courses
死鎖
圖3-13 進程之間通信時的死鎖
The Best R&D Courses
死鎖
3.5.3 死鎖的定義、必要條件和處理方法
　　1. 死鎖的定義
　　在一組進程發生死鎖的情況下，這組死鎖進程中的每一個進程，都在等待另一個死鎖進程所占
有的資源。
The Best R&D Courses
死鎖
　　2. 產生死鎖的必要條件
　　雖然進程在運行過程中可能會發生死鎖，但產生進程死鎖是必須具備一定條件的。綜上所述不
難看出，產生死鎖必須同時具備下面四個必要條件，只要其中任一個條件不成立，死鎖就不會發生：
　　(1) 互斥條件。
　　(2) 請求和保持條件。
　　(3) 不可搶占條件。
　　(4) 循環等待條件。
The Best R&D Courses
死鎖
　　3. 處理死鎖的方法
　　目前處理死鎖的方法可歸結為四種：
　　(1) 預防死鎖。
　　(2) 避免死鎖。
　　(3) 檢測死鎖。
　　(4) 解除死鎖。
The Best R&D Courses
死鎖
　　　　3.6 預 防 死 鎖
　　預防死鎖的方法是通過破壞產生死鎖的四個必要條件中的一個或幾個，以避免發生死鎖。由于
互斥條件是非共享設備所必須的，不僅不能改變，還應加以保證，因此主要是破壞產生死鎖的后三
個條件。
The Best R&D Courses
死鎖
3.6.1 破壞“請求和保持”條件
　　為了能破壞“請求和保持”條件，系統必須保證做到：當一個進程在請求資源時，它不能持有
不可搶占資源。該保證可通過如下兩個不同的協議實現：
　　1. 第一種協議
　　該協議規定，所有進程在開始運行之前，必須一次性地申請其在整個運行過程中所需的全部資
源。
The Best R&D Courses
死鎖
　　2. 第二種協議
　　該協議是對第一種協議的改進，它允許一個進程只獲得運行初期所需的資源后，便開始運行。
The Best R&D Courses
死鎖
3.6.2 破壞“不可搶占”條件
　　為了能破壞“不可搶占”條件，協議中規定，當一個已經保持了某些不可被搶占資源的進程，
提出新的資源請求而不能得到滿足時，它必須釋放已經保持的所有資源，待以后需要時再重新申請。
這意味著進程已占有的資源會被暫時地釋放，或者說是被搶占了，從而破壞了“不可搶占”條件。
The Best R&D Courses
死鎖
3.6.3 破壞“循環等待”條件
　　一個能保證“循環等待”條件不成立的方法是，對系統所有資源類型進行線性排序，并賦予不
同的序號。
The Best R&D Courses
死鎖
　　　　3.7 避 免 死 鎖
　　避免死鎖同樣是屬于事先預防的策略，但并不是事先采取某種限制措施，破壞產生死鎖的必要
條件，而是在資源動態分配過程中，防止系統進入不安全狀態，以避免發生死鎖。這種方法所施加
的限制條件較弱，可能獲得較好的系統性能，目前常用此方法來避免發生死鎖。
The Best R&D Courses
死鎖
3.7.1　系統安全狀態
　　在死鎖避免方法中，把系統的狀態分為安全狀態和不安全狀態。當系統處于安全狀態時，可避
免發生死鎖。反之，當系統處于不安全狀態時，則可能進入到死鎖狀態。
　　1. 安全狀態
　　在該方法中，允許進程動態地申請資源，但系統在進行資源分配之前，應先計算此次資源分配
的安全性。
The Best R&D Courses
死鎖
　　2. 安全狀態之例
　　假定系統中有三個進程P1、P2和P3，共有12臺磁帶機。進程P1總共要求10臺磁帶機，P2和P3
分別要求4臺和9臺。假設在T0時刻，進程P1、P2和P3已分別獲得5臺、2臺和2臺磁帶機，尚有3臺
空閑未分配，如下表所示：
進 程 最 大 需 求 已 分 配 可 用
P1 10 5 3
P2 4 2
P3 9 2
The Best R&D Courses
死鎖
　　3. 由安全狀態向不安全狀態的轉換
　　如果不按照安全序列分配資源，則系統可能會由安全狀態進入不安全狀態。
The Best R&D Courses
死鎖
3.7.2 利用銀行家算法避免死鎖
　　最有代表性的避免死鎖的算法是Dijkstra的銀行家算法。起這樣的名字是由于該算法原本是為銀
行系統設計的，以確保銀行在發放現金貸款時，不會發生不能滿足所有客戶需要的情況。在OS中也
可用它來實現避免死鎖。
The Best R&D Courses
死鎖
　　1. 銀行家算法中的數據結構
　　為了實現銀行家算法，在系統中必須設置這樣四個數據結構，分別用來描述系統中可利用的資
源、所有進程對資源的最大需求、系統中的資源分配，以及所有進程還需要多少資源的情況。
　　(1) 可利用資源向量Available。
　　(2) 最大需求矩陣Max。
　　(3) 分配矩陣Allocation。
　　(4) 需求矩陣Need。
The Best R&D Courses
死鎖
　　2. 銀行家算法
　　設Requesti是進程Pi的請求向量，如果Request i[j]=K，表示進程Pi需要K個Rj類型的資源。當
Pi發出資源請求后，系統按下述步驟進行檢查：
　　(1) 如果Request i[j]≤Need[i, j]，便轉向步驟(2)； 否則認為出錯，因為它所需要的資源數已
超過它所宣布的最大值。
　　(2) 如果Request i[j]≤Available[j]，便轉向步驟(3)； 否則，表示尚無足夠資源，Pi須等待。
The Best R&D Courses
死鎖
　　(3) 系統試探著把資源分配給進程Pi，并修改下面數據結構中的數值：
　Available[j] = Available[j] - Request i[j];
　 　Allocation[i, j] = Allocation[i, j] + Request i[j];
　　Need[i, j] = Need[i, j] - Request i[j];
　　(4) 系統執行安全性算法，檢查此次資源分配后系統是否處于安全狀態。若安全，才正式將資源
分配給進程Pi，以完成本次分配；否則，將本次的試探分配作廢，恢復原來的資源分配狀態，讓進程
Pi等待。
The Best R&D Courses
死鎖
　　3. 安全性算法
　　系統所執行的安全性算法可描述如下：
　　(1) 設置兩個向量：① 工作向量Work，它表示系統可提供給進程繼續運行所需的各類資源數目，
它含有m個元素，在執行安全算法開始時，Work := Available；② Finish：它表示系統是否有足夠
的資源分配給進程，使之運行完成。開始時先做Finish[i] := false；當有足夠資源分配給進程時，
再令Finish[i] := true。
The Best R&D Courses
死鎖
　　(2) 從進程集合中找到一個能滿足下述條件的進程：
　?、?Finish[i]=false;
　　② Need[i, j]≤Work[j];
　　若找到，執行步驟(3)，否則，執行步驟(4)。
　　(3) 當進程Pi獲得資源后，可順利執行，直至完成，并釋放出分配給它的資源，故應執行：
　　　　Work[j] = Work[j]+Allocation[i, j];
　　　　Finish[i] =true;
　　　　go to step 2;
　　(4) 如果所有進程的Finish[i]=true都滿足，則表示系統處于安全狀態；否則，系統處于不安全
狀態。
The Best R&D Courses
死鎖
　　4. 銀行家算法之例
　　假定系統中有五個進程{P0, P1, P2, P3, P4}和三類資源{A, B, C}，各種資源的數量分別為10、
5、7，在T0時刻的資源分配情況如圖3-15所示。
The Best R&D Courses
死鎖
資源 Max Allocation Need Available
情況
A B C A B C A B C A B C
進 程
P0 7 5 3 0 1 0 7 4 3 3 3 2
(2 3 0)
P1 3 2 2 2 0 0 1 2 2
(3 0 2) (0 2 0)
P2 9 0 2 3 0 2 6 0 0
P3 2 2 2 2 1 1 0 1 1
P4 4 3 3 0 0 2 4 3 1
圖3-15 T0時刻的資源分配表
The Best R&D Courses
死鎖
　　(1) T0時刻的安全性：利用安全性算法對T0時刻的資源分配情況進行分析(如圖3-16所示)可知，
在T0時刻存在著一個安全序列{P1, P3, P4, P2, P0}，故系統是安全的。
The Best R&D Courses
死鎖
資源 Max Need Allocation Work+Allocation
情況 Finish
進 程 A B C A B C A B C A B C
P1 3 3 2 1 2 2 2 0 0 5 3 2 true
P3 5 3 2 0 1 1 2 1 1 7 4 3 true
P4 7 4 3 4 3 1 0 0 2 7 4 5 true
P2 7 4 5 6 0 0 3 0 2 10 4 7 true
P0 10 4 7 7 4 3 0 1 0 10 5 7 true
圖3-16 T0時刻的安全序列
The Best R&D Courses
死鎖
　　(2) P1請求資源：P1發出請求向量Request1(1, 0, 2)，系統按銀行家算法進行檢查：
　?、?Request1(1, 0, 2)≤Need1(1, 2, 2)；
　　② Request1(1, 0, 2)≤Available1(3, 3, 2)；
　?、?系統先假定可為P1分配資源，并修改Available，Allocation1和Need1向量，由此形成的資
源變化情況如圖3-15中的圓括號所示；
　　④ 再利用安全性算法檢查此時系統是否安全，如圖3-17所示。
The Best R&D Courses
死鎖
資源 Work Need Allocation Work+Allocation
情況 Finish
進 程 A B C A B C A B C A B C
P1 2 3 0 0 2 0 3 0 2 5 3 2 true
P3 5 3 2 0 1 1 2 1 1 7 4 3 true
P4 7 4 3 4 3 1 0 0 2 7 4 5 true
P0 7 4 5 7 4 3 0 1 0 7 5 5 true
P2 7 5 5 6 0 0 3 0 2 10 5 7 true
圖3-17 P1申請資源時的安全性檢查
The Best R&D Courses
死鎖
　　(3) P4請求資源：P4發出請求向量Request4(3，3，0)，系統按銀行家算法進行檢查：
　?、?Request4(3，3，0)≤Need4(4，3，1)；
　?、?Request4(3，3，0)＞Available(2，3，0)，讓P4等待。
　　(4) P0請求資源：P0發出請求向量Request0(0，2，0)，系統按銀行家算法進行檢查：
　?、?Request0(0，2，0)≤Need0(7，4，3)；
　　② Request0(0，2，0)≤Available(2，3，0)；
　　③ 系統暫時先假定可為P0分配資源，并修改有關數據，如圖3-18所示。
The Best R&D Courses
死鎖
資源 Allocation Need Available
情況
進 程 A B C A B C A B C
P0 0 3 0 7 2 3 2 1 0
P1 3 0 2 0 2 0
P2 3 0 2 6 0 0
P3 2 1 1 0 1 1
P4 0 0 2 4 3 1
圖3-18 為P0分配資源后的有關資源數據
The Best R&D Courses
死鎖
　　(5) 進行安全性檢查：可用資源Available(2，1，0)已不能滿足任何進程的需要，故系統進入不
安全狀態，此時系統不分配資源。
The Best R&D Courses
死鎖
　　 3.8 死鎖的檢測與解除
　　如果在系統中，既不采取死鎖預防措施，也未配有死鎖避免算法，系統很可能會發生死鎖。在
這種情況下，系統應當提供兩個算法：
　?、?死鎖檢測算法。該方法用于檢測系統狀態，以確定系統中是否發生了死鎖。
　?、?死鎖解除算法。當認定系統中已發生了死鎖，利用該算法可將系統從死鎖狀態中解脫出來。
The Best R&D Courses
死鎖
3.8.1 死鎖的檢測
　　為了能對系統中是否已發生了死鎖進行檢測，在系統中必須：① 保存有關資源的請求和分配信
息；② 提供一種算法，它利用這些信息來檢測系統是否已進入死鎖狀態。
　　1. 資源分配圖(Resource Allocation Graph)
　　系統死鎖，可利用資源分配圖來描述。
The Best R&D Courses
死鎖
　　2．死鎖定理
　　我們可以利用把資源分配圖加以簡化的方法(圖3-19)，來檢測當系統處于S狀態時，是否為死鎖
狀態。簡化方法如下：
　　(1) 在資源分配圖中，找出一個既不阻塞又非獨立的進程結點Pi。在順利的情況下，Pi可獲得所
需資源而繼續運行，直至運行完畢，再釋放其所占有的全部資源，這相當于消去Pi的請求邊和分配邊，
使之成為孤立的結點。在圖3-20(a)中，將P1的兩個分配邊和一個請求邊消去，便形成圖所示的情
況。
The Best R&D Courses
死鎖
圖3-20 資源分配圖的簡化
The Best R&D Courses
死鎖
　　(2) P1釋放資源后，便可使P2獲得資源而繼續運行，直至P2完成后又釋放出它所占有的全部資
源，形成圖所示的情況，即將P2的兩條請求邊和一條分配邊消去。
　　(3) 在進行一系列的簡化后，若能消去圖中所有的邊，使所有的進程結點都成為孤立結點，則稱
該圖是可完全簡化的；若不能通過任何過程使該圖完全簡化，則稱該圖是不可完全簡化的。
The Best R&D Courses
死鎖
3.8.2 死鎖的解除
　　1. 終止進程的方法
　　1) 終止所有死鎖進程
　　這是一種最簡單的方法，即是終止所有的死鎖進程，死鎖自然也就解除了，但所付出的代價可
能會很大。因為其中有些進程可能已經運行了很長時間，已接近結束，一旦被終止真可謂“功虧一
簣”，以后還得從頭再來。還可能會有其它方面的代價，在此不再一一列舉。
The Best R&D Courses
死鎖
　　2) 逐個終止進程
　　稍微溫和的方法是，按照某種順序，逐個地終止進程，直至有足夠的資源，以打破循環等待，
把系統從死鎖狀態解脫出來為止。但該方法所付出的代價也可能很大。因為每終止一個進程，都需
要用死鎖檢測算法確定系統死鎖是否已經被解除，若未解除還需再終止另一個進程。另外，在采取
逐個終止進程策略時，還涉及到應采用什么策略選擇一個要終止的進程。選擇策略最主要的依據是，
為死鎖解除所付出的“代價最小”。但怎么樣才算是“代價最小”，很難有一個精確的度量。
The Best R&D Courses

展開更多......

收起↑
