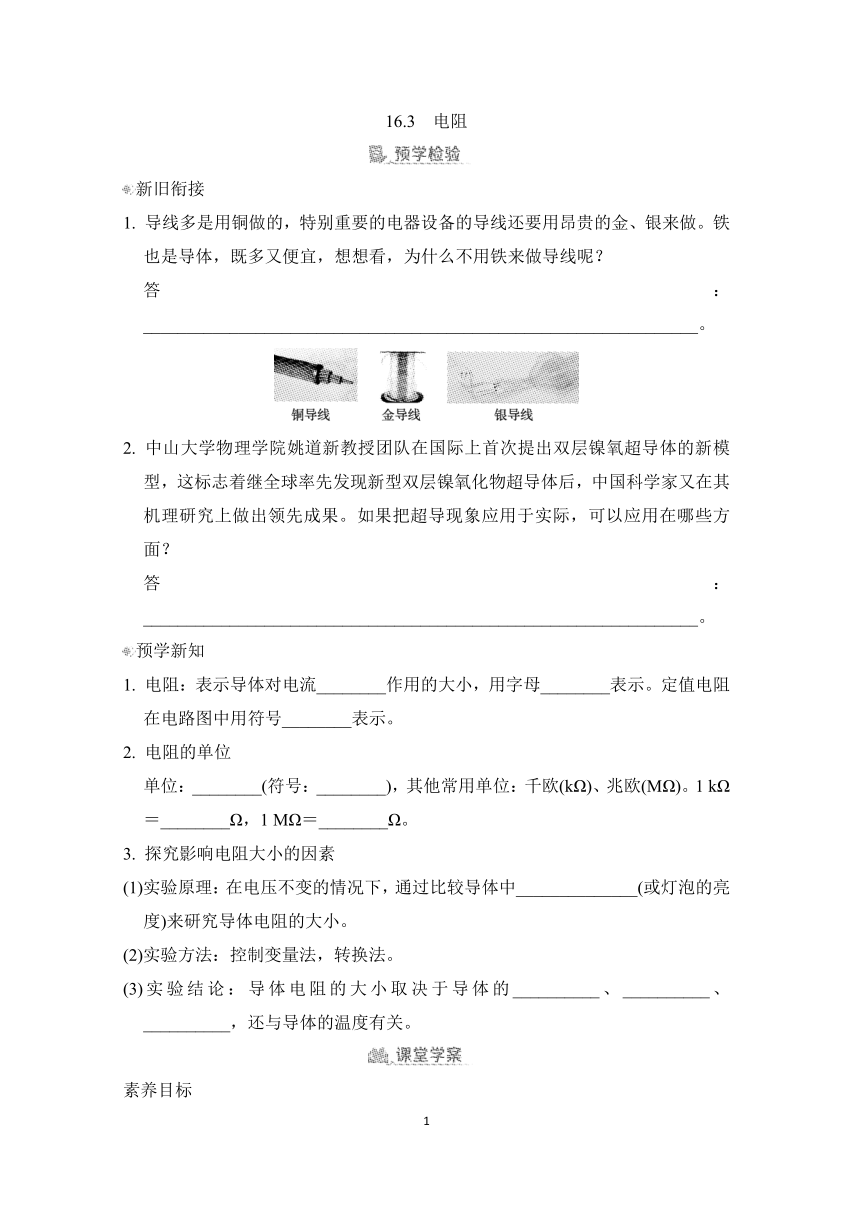

16.3 電阻
INCLUDEPICTURE"預學檢驗.tif" INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\預學檢驗.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\預學檢驗.tif" \* MERGEFORMATINET
INCLUDEPICTURE"K.tif" INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\K.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\K.tif" \* MERGEFORMATINET 新舊銜接
1. 導線多是用銅做的，特別重要的電器設備的導線還要用昂貴的金、銀來做。鐵也是導體，既多又便宜，想想看，為什么不用鐵來做導線呢？
答：________________________________________________________________。
INCLUDEPICTURE"16C-18.tif" INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\16C-18.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\16C-18.tif" \* MERGEFORMATINET
2. 中山大學物理學院姚道新教授團隊在國際上首次提出雙層鎳氧超導體的新模型，這標志著繼全球率先發現新型雙層鎳氧化物超導體后，中國科學家又在其機理研究上做出領先成果。如果把超導現象應用于實際，可以應用在哪些方面？
答：________________________________________________________________。
INCLUDEPICTURE"K.tif" INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\K.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\K.tif" \* MERGEFORMATINET 預學新知
1. 電阻：表示導體對電流________作用的大小，用字母________表示。定值電阻在電路圖中用符號________表示。
2. 電阻的單位
單位：________(符號：________)，其他常用單位：千歐(kΩ)、兆歐(MΩ)。1 kΩ＝________Ω，1 MΩ＝________Ω。
3. 探究影響電阻大小的因素
(1)實驗原理：在電壓不變的情況下，通過比較導體中______________(或燈泡的亮度)來研究導體電阻的大小。
(2)實驗方法：控制變量法，轉換法。
(3)實驗結論：導體電阻的大小取決于導體的__________、__________、__________，還與導體的溫度有關。
INCLUDEPICTURE"經典學案.tif" INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\經典學案.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\經典學案.tif" \* MERGEFORMATINET
素養目標

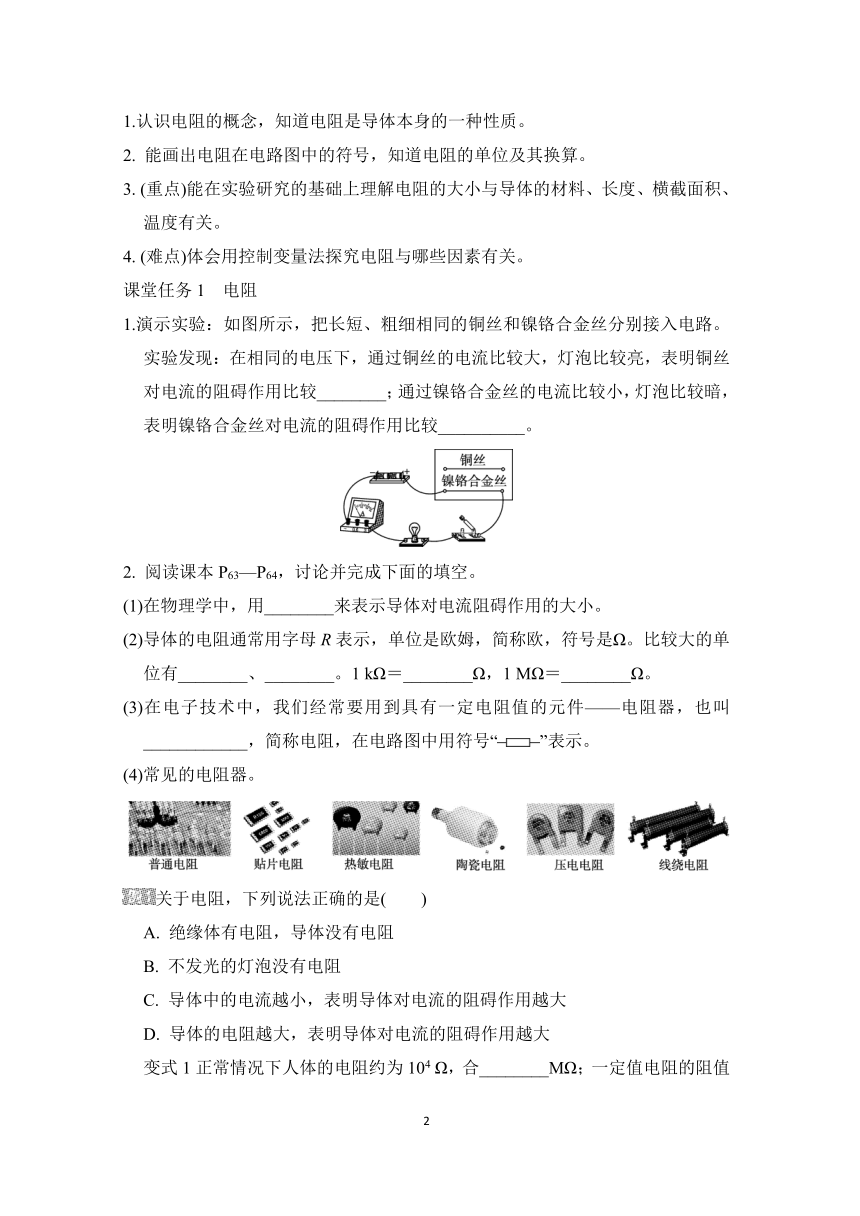

1.認識電阻的概念，知道電阻是導體本身的一種性質。
2. 能畫出電阻在電路圖中的符號，知道電阻的單位及其換算。
3. (重點)能在實驗研究的基礎上理解電阻的大小與導體的材料、長度、橫截面積、溫度有關。
4. (難點)體會用控制變量法探究電阻與哪些因素有關。
課堂任務1　電阻
1.演示實驗：如圖所示，把長短、粗細相同的銅絲和鎳鉻合金絲分別接入電路。實驗發現：在相同的電壓下，通過銅絲的電流比較大，燈泡比較亮，表明銅絲對電流的阻礙作用比較________；通過鎳鉻合金絲的電流比較小，燈泡比較暗，表明鎳鉻合金絲對電流的阻礙作用比較__________。
INCLUDEPICTURE"16C-19.tif" INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\16C-19.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\16C-19.tif" \* MERGEFORMATINET
2. 閱讀課本P63—P64，討論并完成下面的填空。
(1)在物理學中，用________來表示導體對電流阻礙作用的大小。
(2)導體的電阻通常用字母R表示，單位是歐姆，簡稱歐，符號是Ω。比較大的單位有________、________。1 kΩ＝________Ω，1 MΩ＝________Ω。
(3)在電子技術中，我們經常要用到具有一定電阻值的元件——電阻器，也叫____________，簡稱電阻，在電路圖中用符號“INCLUDEPICTURE"16C-37.tif" INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\16C-37.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\16C-37.tif" \* MERGEFORMATINET ”表示。
(4)常見的電阻器。
INCLUDEPICTURE"16C-20.tif" INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\16C-20.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\16C-20.tif" \* MERGEFORMATINET
INCLUDEPICTURE"L1.tif" INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\L1.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\L1.tif" \* MERGEFORMATINET 關于電阻，下列說法正確的是(　　)
A. 絕緣體有電阻，導體沒有電阻
B. 不發光的燈泡沒有電阻
C. 導體中的電流越小，表明導體對電流的阻礙作用越大
D. 導體的電阻越大，表明導體對電流的阻礙作用越大
變式1正常情況下人體的電阻約為104 Ω，合________MΩ；一定值電阻的阻值為15 Ω＝________kΩ＝________MΩ。
課堂任務2　影響電阻大小的因素實驗：探究影響導體電阻大小的因素
【猜想與假設】(1)道路越窄，車輛越難同行——可能導體越細，對電流的阻礙作用越________(填“強”或“弱”)，電阻越________(填“大”或“小”)。
(2)道路越長，人走得越累——可能導體越長，對電流的阻礙作用越________(填“強”或“弱”)，電阻越________(填“大”或“小”)。
(3)不同的道路(如高速公路、水泥路、鄉間小路)通行效率不同——導體電阻的大小可能與制作導體的________(如鐵、銅、銀、鋁等)有關。
【設計與進行實驗】實驗電路圖和實物電路圖如圖所示，其中合金絲a、b、c粗細相同，d較粗，a、b、d長度相同。因為有多個因素影響電阻的大小，所以本實驗采用____________的方法進行研究，通過觀察電流表的示數來判斷導體電阻的大小，這是利用了________法。
INCLUDEPICTURE"16C-21.tif" INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\16C-21.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\16C-21.tif" \* MERGEFORMATINET 　　INCLUDEPICTURE"16C-22.tif" INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\16C-22.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\16C-22.tif" \* MERGEFORMATINET
【實驗數據收集與分析】
編號 材料 長度l/m 橫截面積S/mm2 電流表示數I/A
a 錳銅合金 0.5 1.0 0.4
b 鎳鉻合金 0.5 1.0 0.3
c 鎳鉻合金 0.25 1.0 0.45
d 鎳鉻合金 0.5 2.0 0.6
(1)比較________兩根合金絲的數據可知，導體的材料、橫截面積均相同時，導體越長，電阻越________。
(2)比較________兩根合金絲的數據可知，導體的材料、長度均相同時，導體橫截面積越大，電阻越________。
(3)比較________兩根合金絲的數據可知，長度、橫截面積均相同時，鎳鉻合金絲的電阻較________。
【實驗結論】導體的電阻與導體的________、________和____________有關，進一步研究表明還與導體的溫度有關。
INCLUDEPICTURE"L2.tif" INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\L2.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\L2.tif" \* MERGEFORMATINET 小洪同學用如圖所示的器材探究“影響電阻大小的因素”。a、b為長度一樣的鎳鉻合金絲，b比a的橫截面積大。關于此實驗，下列說法不正確的是(　　)
INCLUDEPICTURE"16C-23.tif" INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\16C-23.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\16C-23.tif" \* MERGEFORMATINET
A. 利用此裝置能探究導體電阻大小和導體橫截面積、長度的關系
B. 用夾子分別將a、b接入電路，接入b時小燈泡更亮
C. 小燈泡越亮，表示接入電路的合金絲電阻越大
D. 為了準確比較兩根合金絲的電阻大小，可在電路中串聯一個電流表
課堂任務3　半導體 超導現象
1.導電性能____________________________的材料，被稱做半導體。導體和絕緣體之間________(填“有”或“沒有”)絕對的界限。
2. 某些物質在溫度很低時，電阻就____________，這就是超導現象。
3. 超導現象的應用：在發電廠發電、輸送電能、儲存電能等方面若能采用超導材料，就可以大大________電能的損耗；若用超導材料制作電子元件，就不必考慮散熱問題，可以大大________元件尺寸，進而實現電子設備的微型化。
INCLUDEPICTURE"L3.tif" INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\L3.tif" \* MERGEFORMATINET INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\L3.tif" \* MERGEFORMATINET “硅”這種材料的導電性能介于導體和絕緣體之間，是________(填“導體”“半導體”或“超導體”)，用此材料制成的發光二極管具有____________性。遠程輸電導線________(填“可以”或“不可以”)選用超導材料制作。
第3節 電阻
INCLUDEPICTURE"預學檢驗.tif" INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\預學檢驗.tif" \* MERGEFORMATINET
【新舊銜接】
1.相同條件下，鐵導線的電阻更大
2．發電廠發電、電能輸送、縮小元件尺寸(合理即可)
【預學新知】
1．阻礙；R；INCLUDEPICTURE"16D-32.tif" INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\16D-32.tif" \* MERGEFORMATINET 　
2．歐姆；Ω；103；106
3．(1)電流的大小　(3)材料；長度；橫截面積
INCLUDEPICTURE"經典學案.tif" INCLUDEPICTURE "E:\\24秋\\9年級物理全一冊（R版）\\經典學案.tif" \* MERGEFORMATINET
課堂任務1
1．小；大
2．(1)電阻　(2)千歐(kΩ)；兆歐(MΩ)；103；106
(3)定值電阻
例1　D　變式1　 10－2；0.015；1.5×10－5
課堂任務2
【猜想與假設】(1)強；大　(2)強；大　(3)材料
【設計與進行實驗】控制變量；轉換
【實驗數據收集與分析】
(1)b、c；大　(2)b、d；小　(3)a、b；大
【實驗結論】材料；長度；橫截面積
例2　C
課堂任務3
1．介于導體和絕緣體之間；沒有　
2．變成了零
3．降低；縮小
例3　半導體；單向導電；可以
