2024浙江省中考科學
復習課件
第20講　簡單機械

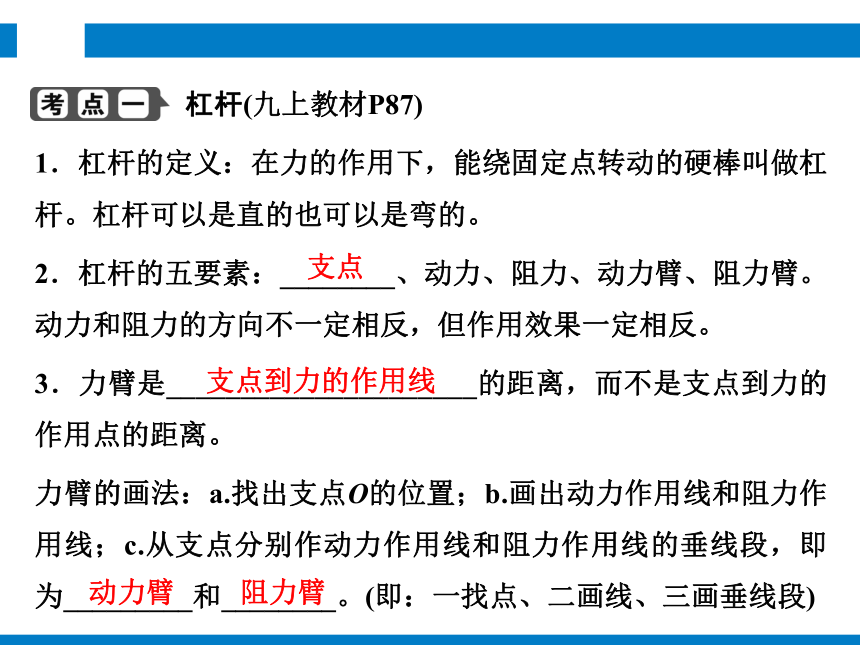

杠桿(九上教材P87)
1．杠桿的定義：在力的作用下，能繞固定點轉動的硬棒叫做杠桿。杠桿可以是直的也可以是彎的。
2．杠桿的五要素：________、動力、阻力、動力臂、阻力臂。動力和阻力的方向不一定相反，但作用效果一定相反。
3．力臂是_____________________的距離，而不是支點到力的作用點的距離。
力臂的畫法：a.找出支點O的位置；b.畫出動力作用線和阻力作用線；c.從支點分別作動力作用線和阻力作用線的垂線段，即為_________和________。(即：一找點、二畫線、三畫垂線段)
支點
支點到力的作用線
動力臂
阻力臂
4．杠桿的平衡條件
(1)杠桿保持靜止或勻速轉動狀態，稱為杠桿平衡。
(2)平衡條件：動力×動力臂＝阻力×阻力臂，即_______________。
5．應用杠桿的平衡條件解決問題
F1l1＝F2l2
杠桿類型 省力杠桿 費力杠桿 等臂杠桿
力臂關系 l1>l2 l1平衡時力的關系 F1 _____F2 F1 ______F2 F1＝F2
優缺點 省力，費距離 ________，省距離 不省力，不省
距離
應用 撬棒、瓶蓋起子等 鑷子、火鉗等 天平、定 滑輪等
<
>
費力

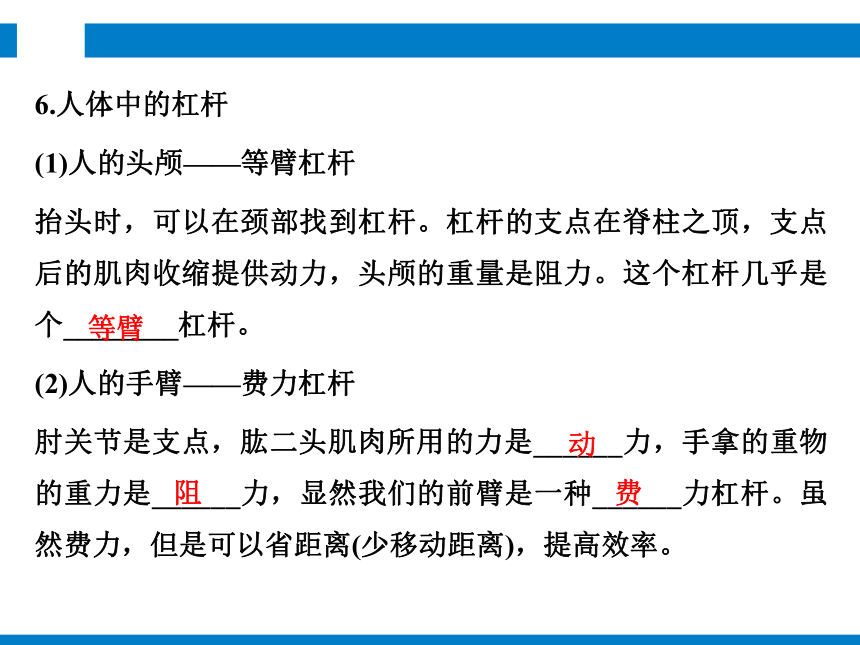

6.人體中的杠桿
(1)人的頭顱——等臂杠桿
抬頭時，可以在頸部找到杠桿。杠桿的支點在脊柱之頂，支點后的肌肉收縮提供動力，頭顱的重量是阻力。這個杠桿幾乎是個________杠桿。
(2)人的手臂——費力杠桿
肘關節是支點，肱二頭肌肉所用的力是______力，手拿的重物的重力是______力，顯然我們的前臂是一種______力杠桿。雖然費力，但是可以省距離(少移動距離)，提高效率。
等臂
動
阻
費

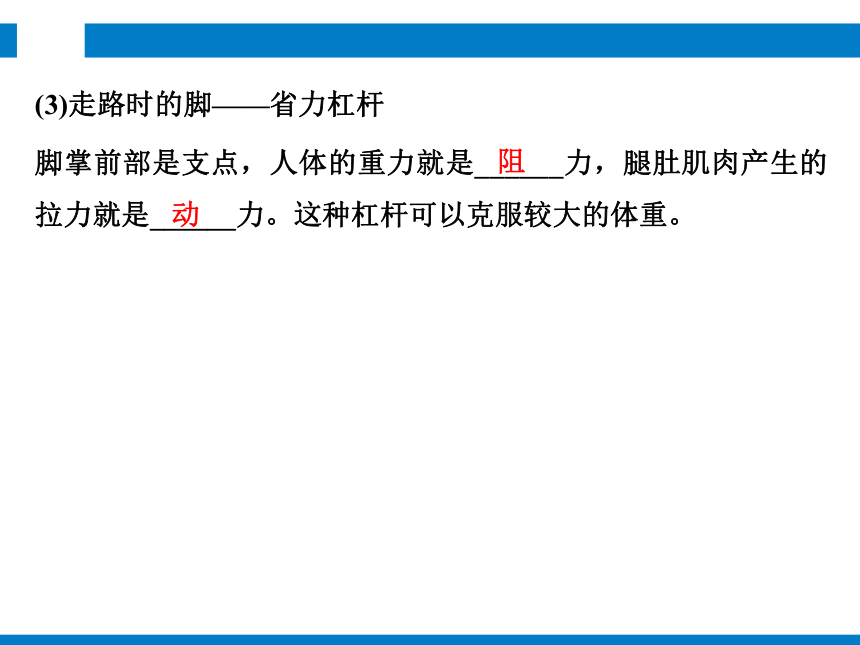

(3)走路時的腳——省力杠桿
腳掌前部是支點，人體的重力就是______力，腿肚肌肉產生的拉力就是______力。這種杠桿可以克服較大的體重。
阻
動

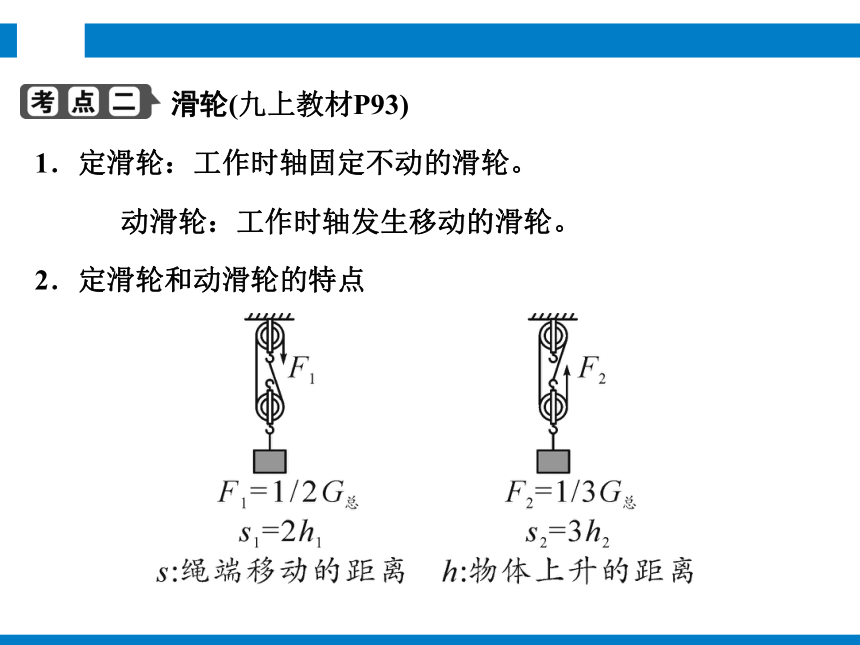

滑輪(九上教材P93)
1．定滑輪：工作時軸固定不動的滑輪。
動滑輪：工作時軸發生移動的滑輪。
2．定滑輪和動滑輪的特點

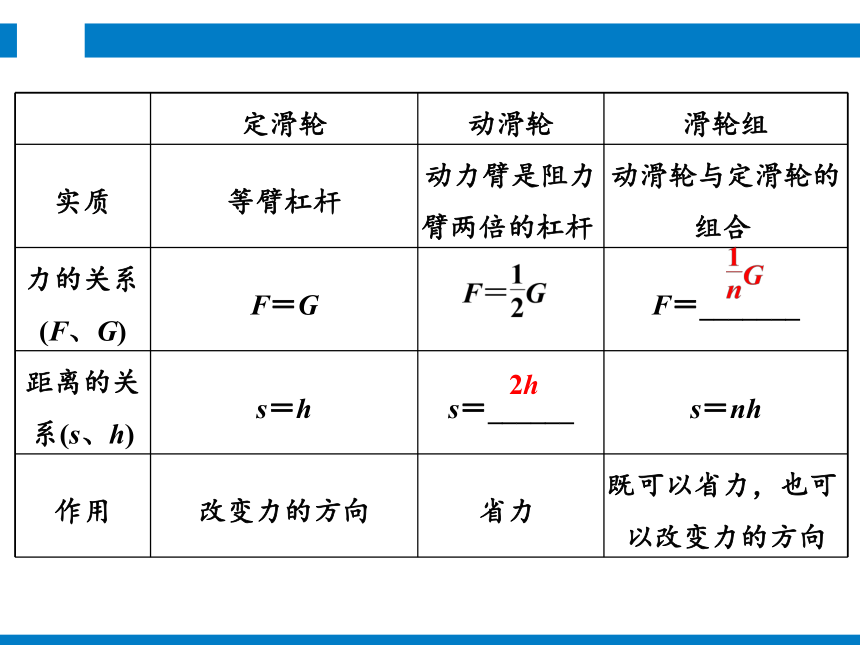

定滑輪 動滑輪 滑輪組
實質 等臂杠桿 動力臂是阻力臂兩倍的杠桿 動滑輪與定滑輪的組合
力的關系(F、G) F＝G F＝_______
距離的關系(s、h) s＝h s＝______ s＝nh
作用 改變力的方向 省力 既可以省力，也可 以改變力的方向
2h

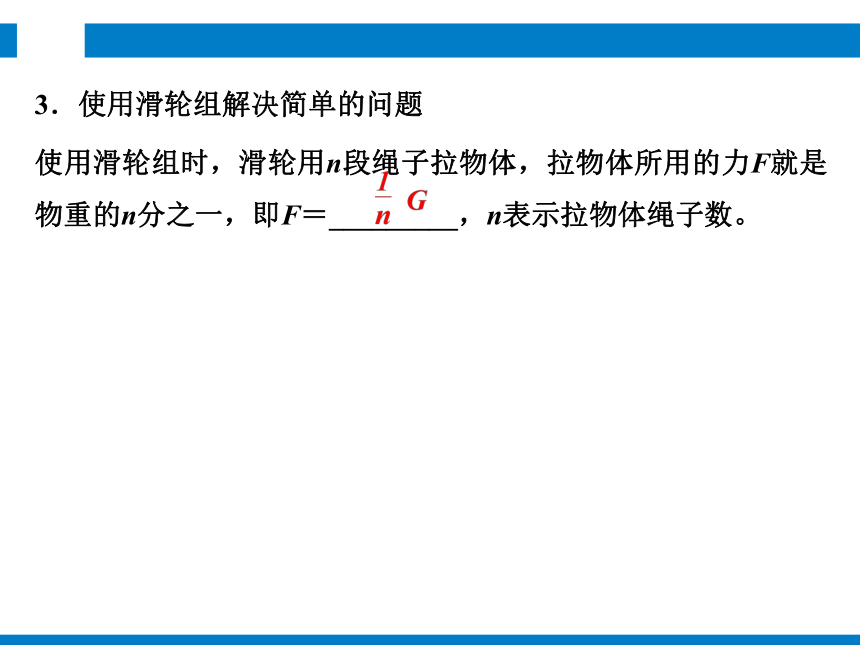

3．使用滑輪組解決簡單的問題
使用滑輪組時，滑輪用n段繩子拉物體，拉物體所用的力F就是物重的n分之一，即F＝_________，n表示拉物體繩子數。

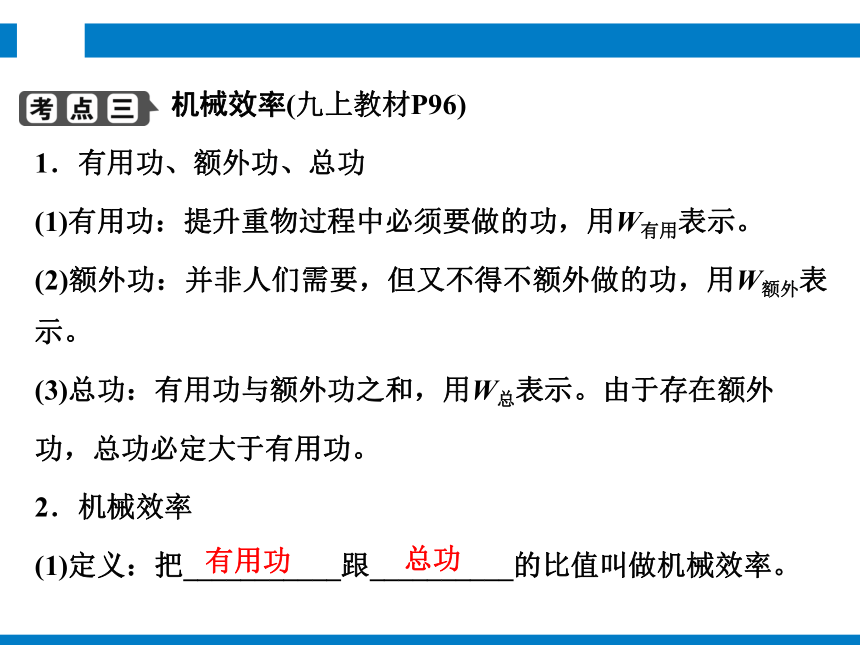

機械效率(九上教材P96)
1．有用功、額外功、總功
(1)有用功：提升重物過程中必須要做的功，用W有用表示。
(2)額外功：并非人們需要，但又不得不額外做的功，用W額外表示。
(3)總功：有用功與額外功之和，用W總表示。由于存在額外
功，總功必定大于有用功。
2．機械效率
(1)定義：把___________跟__________的比值叫做機械效率。
有用功
總功

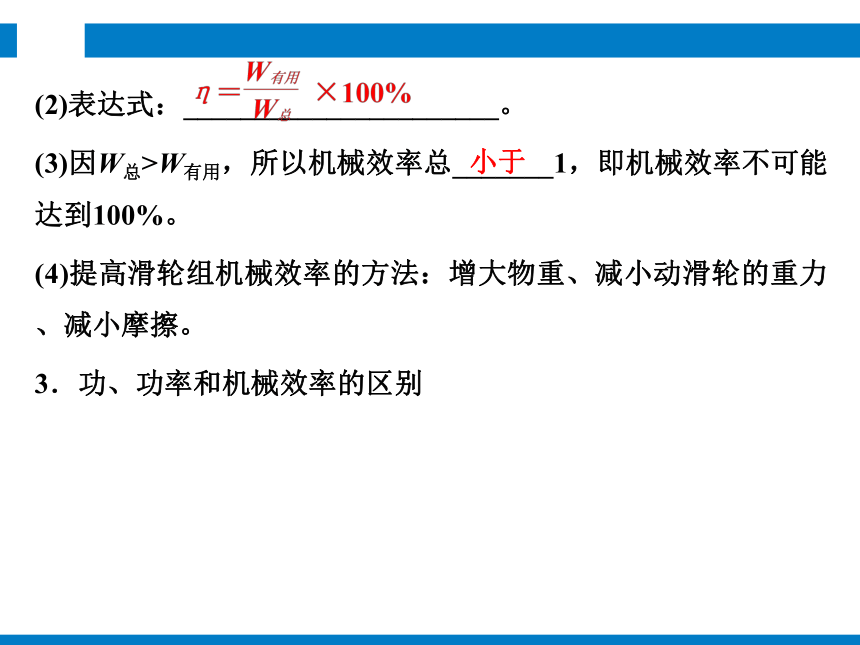

(2)表達式：______________________。
(3)因W總>W有用，所以機械效率總_______1，即機械效率不可能達到100%。
(4)提高滑輪組機械效率的方法：增大物重、減小動滑輪的重力、減小摩擦。

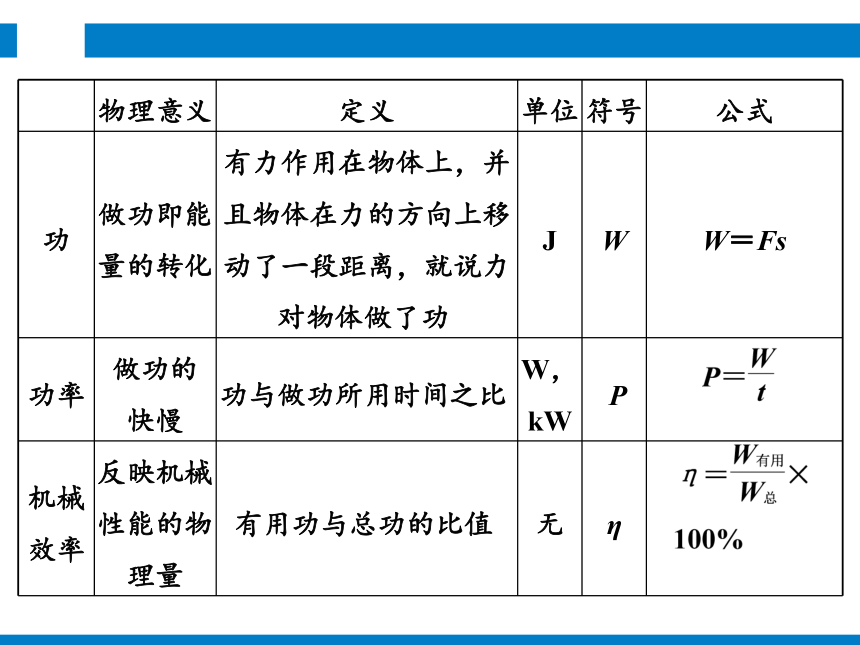

3．功、功率和機械效率的區別
小于
物理意義 定義 單位 符號 公式
功 做功即能量的轉化 有力作用在物體上，并且物體在力的方向上移動了一段距離，就說力對物體做了功 J W W＝Fs
功率 做功的
快慢 功與做功所用時間之比 W，kW P
機械效率 反映機械性能的物理量 有用功與總功的比值 無 η
1．識別杠桿
從杠桿的定義分析，只要是物體在力的作用下能繞固定點轉動，這個物體就可看作是杠桿，比如動滑輪、定滑輪，所以杠桿并非一定是棒。會繪制杠桿的示意圖，并能找出支點、動力和阻力，正確畫出力臂，力臂是支點到力的作用線的距離。作力臂時先畫出力的作用線，再過支點作力的作用線的垂線段，即為力臂。
例1　在實際生活中，常用螺絲刀將螺絲釘擰進(出)物體。圖甲中正在擰螺絲釘?shù)穆萁z刀，可視為圖乙所示的杠桿AOB，其中O為支點，B為阻力作用點，F(xiàn)2為阻力，動力作用在手柄上。
(1)圖甲中的螺絲刀屬于________杠桿。
(2)請?jiān)趫D乙中，畫出對應F2的最小動力F1的示意圖。
省力
變式1　如圖是一個杠桿式簡易起吊機，它上面裝了一個定滑輪可以改變拉繩的方向，杠桿OBA可繞O點轉動，重物通過繩子對杠桿的拉力為阻力。圖中能夠正確表示動力臂的是( )
A．l1　　　　 B．l2　　　　
C．l3　　　　 D．l4
B
2．杠桿平衡條件的應用
根據杠桿平衡條件，若動力臂大于阻力臂，則省力；若阻力臂大于動力臂，則省距離；即便動力臂等于阻力臂，也可以改變力的方向。另外可通過觀察動力、阻力或力臂中某個量的變化，推測其他量的變化。
例2　如圖所示為探究杠桿平衡條件的實驗裝置，若每個鉤碼的質量為50 g，為了讓杠桿在水平位置平衡，下列判斷正確的是(g取10 N/kg)( )
A．在A點掛4個鉤碼能使杠桿平衡
B．在B點用彈簧測力計豎直向下拉，當示數為0.5 N時，能使杠桿平衡
C．用彈簧測力計在B點拉，無論如何改變用力方向都要省力
D．用彈簧測力計在A點拉，無論如何改變用力方向都要費力
D
變式2　(2022，紹興)小敏在做“研究杠桿平衡條件”的實驗時，先后出現杠桿右端下降的現象。為使杠桿水平平衡，下列操作正確的是( )
A．圖甲中平衡螺母向左調節；圖乙中右側鉤碼向左移動
B．圖甲中平衡螺母向左調節；圖乙中右側鉤碼向右移動
C．圖甲中平衡螺母向右調節；圖乙中左側鉤碼向左移動
D．圖甲中平衡螺母向右調節；圖乙中左側鉤碼向右移動
A
3．利用滑輪組解決簡單問題
使用滑輪組時，確定重物由幾股繩子承擔是關鍵，即判斷承擔重物和動滑輪繩子的股數。由此，首先分清動滑輪和定滑輪；其次在動滑輪和定滑輪之間畫一條虛線，隔離觀察繞在動滑輪上繩子的股數，幾股繩子拉住動滑輪，繩子的自由端(動力的作用點)移動的距離就是重物移動距離的幾倍。
例3　如圖所示，在滑輪組的作用下，重為300 N的A物體以0.2 m/s的速度勻速上升，動滑輪重為60 N，不計繩重和摩擦。則繩子自由端的拉力F＝_______N，拉力F的做功功率P＝______W。
120
72
變式3　在水平桌面上放一個200 N的重物，現用如圖所示裝置將物體勻速拉動，物體與桌面的摩擦力是48 N，不考慮滑輪重力和滑輪與繩間摩擦，水平拉力F為_______N。若繩子自由端移動速度為0.9 m/s，則物體移動速度為_____________。
16
0.3　m/s
求杠桿最小力
1．(2021，溫州)停放自行車時，若要從如圖中四點選擇一點施加豎直向上的力，將后輪略微提起。其中最省力的點是( )
A．A點　　 B．B點　　
C．C點　　 D．D點
D
2．小金推著購物車在超市購物(如圖所示)，B、C點為車輪與地面的接觸點，當購物車前輪遇到障礙物A時，小金先后兩次在F點對購物車施加了最小作用力，使車的前后輪分別越過障礙物。第一次讓前輪越過A，施加的力與______垂直并向_______
(選填“斜上”或“斜下”)的方向，支點在______；第二次讓后輪越過A，施加的力與_______垂直并向_______(選填“斜上”或“斜下”)的方向，支點在_______，購物車可視為_______杠桿。
CF
斜下
C
BF
斜上
B
省力
3．如圖甲所示是某款學生用翻蓋式課桌，抬起過程應用了杠桿原理，桌蓋可繞鉸鏈(支點O)自由轉動，A點為桌蓋重心位置。圖乙為桌蓋抬起時受力分析圖，由圖可知，該杠桿屬于_________(選填“省力”“等臂”或“費力”)杠桿。若在B點分別施力F1、F2、F3，使杠桿平衡，其中最小的力是________(選填“F1”“F2”或“F3”)。
省力
F2
4．如圖為脫模油廠的油桶，空桶質量為100 kg，油桶高為1.2 m，底部直徑為0.5 m，據此回答。(g取10 N/kg)
(1)某次裝卸中，小明需要將直立的空油桶(如圖甲)沿D點推翻，試在甲圖上作出推翻空油桶所需的最小力F1。
(2)在推翻油桶過程中，小明至少需要對油桶做功_______J。
(3)若將翻倒的空油桶(如圖乙)重新豎起所用的最小力為F2，那么，F(xiàn)1________F2(選填“大于”“等于”或“小于”)。
50
小于
5．(2023，紹興)賽龍舟自古以來在我國廣為流傳，現已成為亞運會比賽項目。如圖是運動員在室內進行劃槳訓練的兩個場景，圖甲是訓練裝置的結構示意圖，繩子系在“船槳”的A端，運動員坐在位置上用力將“船槳”從位置“1”劃到位置“2”，重物的位置也發生了相應的變化。若重物的質量為20千克，“劃槳”一次拉過繩子的距離為60厘米。(船槳重、繩重與摩擦均不計，g取10 N/kg)
(1)該裝置中兩個滑輪的作用是_____________________。
(2)“劃槳”一次，人至少做功_________焦。
(3)圖乙是某種耐力練習示意圖，保持“船槳”與繩子垂直并靜止。若OA為60厘米，OB為40厘米，當一只手握在O端，另一只手握在B點并施加垂直“船槳”的力F。求此時力F的大小。
解：FA×OA＝F×OB，200牛×60厘米＝F×40厘米，F(xiàn)＝300牛
改變力的方向
120
杠桿動態分析
6．(2022，麗水)如圖是某興趣小組用輕質桿制作的桿秤，經測試發現量程偏小。下列操作能使桿秤量程變大的是( )
A．將a點向左移
B．將b點向右移
C．換一個質量較小的秤砣
D．將a、b點都向左移等長距離
D
7．(2022，臺州)圖甲是一種太陽能“擺葉花”，其擺動原理如圖乙所示。塑料擺葉AOB是硬質整體，由擺桿OB和葉瓣OA組成，可視為繞固定點O自由轉動的杠桿。
(1)圖乙為斷電靜止時的狀態，葉瓣OA重0.04牛，C是其重力作用點。擺桿OB質量不計，B端固定著一塊小磁鐵，C、O、D在同一水平線上。磁鐵受到的重力是多少牛？
解：如圖所示，擺葉AOB可視為杠桿，此時：l1＝OC＝4.5 cm，l2＝OD＝1.5 cm；F1＝G葉瓣＝0.04 N，根據杠桿平衡條件：F1l1＝F2l2得：0.04 N×4.5 cm＝F2×1.5 cm；解得：F2＝0.12 N；
依據題意可知，B端固定的小磁鐵的重力和小磁鐵對B端的作用力F2大小相等，即小磁鐵B的重力GB＝F2＝0.12 N。
(2)線圈E有電流時，推動磁鐵向左上方運動，則線圈E上端的磁極是_____極。
(3)線圈E推動磁鐵向左上方運動，使擺葉AOB順時針小幅擺動后，立即斷電，擺葉AOB會自動逆時針擺回來。請利用杠桿知識對上述現象作出分析。
____________________________________________________________________________________________________________。
S
擺葉AOB順時針小幅擺動后，使得力臂l1變小，l2變大，則F1l1＜F2l2，所以擺葉AOB會逆時針自動擺回來
8．如圖所示，將長為1.2米的輕質木棒平放在水平方形臺面上，左右兩端點分別為A、B，它們距臺面邊緣處的距離均為0.3米。在A端掛一個重為30牛的物體，在B端掛一個重為G的物體。
(1)若G＝30牛，臺面受到木棒的壓力為________牛。
(2)若要使木棒右端下沉，B端掛的物體至少要大于_______牛。
(3)若B端掛物體后，木棒仍在水平臺面上靜止，則G的取值范圍為__________牛。
60
90
10～90
9．桿秤是一種用來測量物體質量的工具。小金嘗試做了如圖所示的桿秤。在秤盤上不放重物時，將秤砣移至O點提紐處，桿秤恰好水平平衡，于是小金將此處標為0刻度。當秤盤上放一個質量為2 kg的物體時，秤砣移到B處，恰好能使桿秤水平平衡，測得OA＝5 cm，OB＝10 cm。
(1)計算秤砣的質量。
(2)小金在B處標的刻度應為______kg。若圖中OC＝2OB。則C處的刻度應為______kg。
(3)當秤盤上放一個質量為2 kg的物體時，若換用一個質量更大的秤砣，移動秤砣使桿秤再次水平平衡時，其讀數_____(選填“<”或“>”)2 kg，由此可知一桿桿秤不能隨意更換秤砣。
2
4
<
10．(2022，杭州)為弘揚紅軍長征精神，鑄造廠用鐵合金制作了如圖甲所示的紅軍戰士雕像。為確保運輸與安裝的安全，需要測量出雕像的重力和重心所在位置。其測量方法如圖乙所示，將雕像水平放置在上端裝有壓力傳感器的支架上，測出頭部A處和腳后跟B處之間的距離為175 cm。用數據線分別連接兩邊支架上的壓力傳感器，測出A處和B處受到的壓力FA和FB。(可通過顯示器直接讀取壓力大小)，其測量值如表所示。
壓力 顯示器讀數/N
FA 3200
FB 2400
(1)雕像受到的重力為多少？
(2)雕像重心距腳后跟B處的距離是多少？
解：(1)設雕像重心距腳后跟距離為l，雕像長度為l像，根據杠桿平衡條件可得：G×l＝FA×l像①，G×(l像－l)＝FB×l像②，①＋②得：G＝FA＋FB＝3200 N＋2400 N＝5600 N。
(2)將G＝500 N代入G×l＝FA×l像中，得l＝100 cm。
11．(2023，杭州)如圖所示為自動升降單桿晾衣架，頂盒中有牽引裝置，甲、乙是連接牽引裝置和水平晾桿的豎直鋼絲繩，水平晾桿上有7個掛衣孔，相鄰兩孔間距相等，甲、乙鋼絲繩懸掛晾桿的點分別與1號、7號孔中心對齊。現把重為30 N的衣服(含衣架)掛在5號孔(不計晾桿和繩的重力，不計摩擦和空氣阻力)。
(1)繩甲對晾桿的拉力為F甲，繩乙對晾桿的拉力為F乙，則F甲__________F乙(選填“大于”“等于”或“小于”)。
小于
(2)此時繩甲對晾桿的拉力F甲為多少？
(3)閉合開關，牽引裝置工作，將晾桿保持水平狀態勻速提升1.2 m，用時10 s，此過程該裝置牽引鋼絲繩做功的功率是多少？
12．(2021，杭州)已知一根質量分布均勻的圓柱體木料質量為60 kg，體積為0.1 m3。(g取10 N/kg)
(1)此木料的密度為多少？
(2)如圖所示，甲、乙兩人分別在A點和B點共同扛起此本料并恰好水平，其中AO＝BO，O為木料的中點。求此時乙對木料的作用力大小。
(3)若在(2)中當乙的作用點從B點向O點靠近時，請列式分析此過程中甲對木料作用力大小變化情況。
滑輪與機械效率
13．(2023，寧波)如圖所示，小寧用豎直向上的拉力F提升物體，使物體在2 s內勻速上升了0.1 m。已知物體重為1 N，動滑輪重為0.25 N，不計繩重和摩擦。這一過程中，下列說法錯誤的是( )
A．繩子自由端移動速度為0.05 m/s
B．拉力F的大小為0.625 N
C．拉力F做功為0.125 J
D．該滑輪的機械效率為80%
A
14．如圖所示，在50 N的水平拉力F作用下，重800 N的物體沿水平地面做勻速直線運動，物體與地面間滑動摩擦力為120 N，則滑輪組的機械效率為_________；若物體的速度為0.2 m/s，則1 min內拉力做的功為_________J。
80%
1800
15．在“測滑輪組機械效率”的實驗中，用同一滑輪組進行了兩次實驗，實驗數據如表所示。
(1)在表格的空格處，填上合適的數據。
(2)在右圖中用筆畫線代替細繩組裝滑輪組。
(3)如果將重為3 N的鉤碼掛在同一滑輪組
下，根據題中已有的信息可以判斷出這時
滑輪的機械效率應在_________________范圍內。
序號 鉤碼重
G/N 鉤碼上升的高度h/cm 彈簧測力計的示數F/N 彈簧測力計移動的距離s/cm 機械效率 /%
1 2 5 0.6 25
2 4 8 1.1
40
66.7
72.7
66.7%～72.7%
研究杠桿平衡條件
一、提出問題
杠桿平衡時，作用在杠桿上的動力、阻力、動力臂、阻力臂有怎樣的關系？
二、建立猜想
杠桿的平衡跟動力、動力臂與阻力、阻力臂有關。
三、實驗設計與實施
1．杠桿平衡狀態的判斷：處于_______或勻速轉動的杠桿均處于平衡狀態。
靜止
2．實驗前平衡螺母的調節：左高向____調，右高向____調，實驗過程中_______(選填“能”或“不能”)調節平衡螺母。
3．實驗前調節杠桿處于水平平衡狀態的目的：便于________。
4．使支點處于杠桿________的目的：避免杠桿自重對實驗結果產生影響。
5．彈簧測力計的使用和讀數。
6．實驗表格設計及數據記錄。
7．進行多次實驗的目的：減小偶然性對實驗結果的影響，使實驗結論具有普遍性。
右
左
不能
測量力臂
中央
四、分析數據和現象
分析實驗數據，總結實驗結論。
五、得出結論
杠桿的平衡條件：動力乘以動力臂等于阻力乘以阻力臂(F1l1＝F2l2)。
六、交流與反思
1．將鉤碼換成彈簧測力計的好處是：可以________________。
2．杠桿平衡條件的應用
(1)在平衡杠桿的兩端加、減鉤碼或移動鉤碼后杠桿的偏轉情況。
連續改變力的大小
(2)保持杠桿始終水平平衡，當彈簧測力計由豎直拉杠桿改為傾斜拉杠桿時示數變化(彈簧測力計拉力的力臂________，示數_________)。
(3)計算力或力臂，或判斷杠桿平衡時某端所掛鉤碼的個數。
3．對實驗方案及結論的評估：
a．是否便于測量力臂。
b．是否進行了多次測量。
c．?dāng)?shù)據是否具有特殊性，即多組數據中阻力和動力都是倍數關系等。
減小
變大
【例】　 (2021，麗水)桿秤(如圖甲)是我國古老的衡量工具，現今人們?nèi)匀辉谑褂谩Ｄ撑d趣小組在老師的指導下，動手制作量程為20克的桿秤(如圖乙)。
【制作步驟】
①做秤桿：選取一根筷子，在筷子左端選擇兩點依次標上“A” “B”。
②掛秤盤：取一個小紙杯，剪去上部四分之三，系上細繩，固定在秤桿的“A”處。
③系秤紐：在秤桿的“B”處系上繩子。
④標零線：將5克的砝碼系上細繩制成秤砣，掛到秤紐的右邊，手提秤紐，移動秤砣，使秤桿在水平位置處于平衡狀態，在秤砣所掛的位置標上“0”。
⑤定刻度：……
【交流評價】
(1)桿秤是一種測量____________的工具。
(2)當在秤盤上放置物體稱量時，秤砣應從“0”刻度向____側移動。
(3)步驟④標零線的目的是________________________________。
物體質量
右
避免桿秤自身重力對稱量的干擾
(4)根據杠桿平衡條件可知，桿秤的刻度是均勻的。定刻度時，小科和小思采用不同的方法，你認為_______的方法更合理。
小科：先在秤盤上放1克物體，移動秤砣，使秤桿在水平位置處于平衡狀態，在秤砣所掛的位置標上1；然后在秤盤上放2克物體……按上述方法直到標出所有刻度。
小思：在秤盤上放20克物體，移動秤砣，使秤桿在水平位置處于平衡狀態，在秤砣所掛的位置標上20，0和20之間分為20等份，依次標上相應刻度。
小思
