第24講　家庭電路

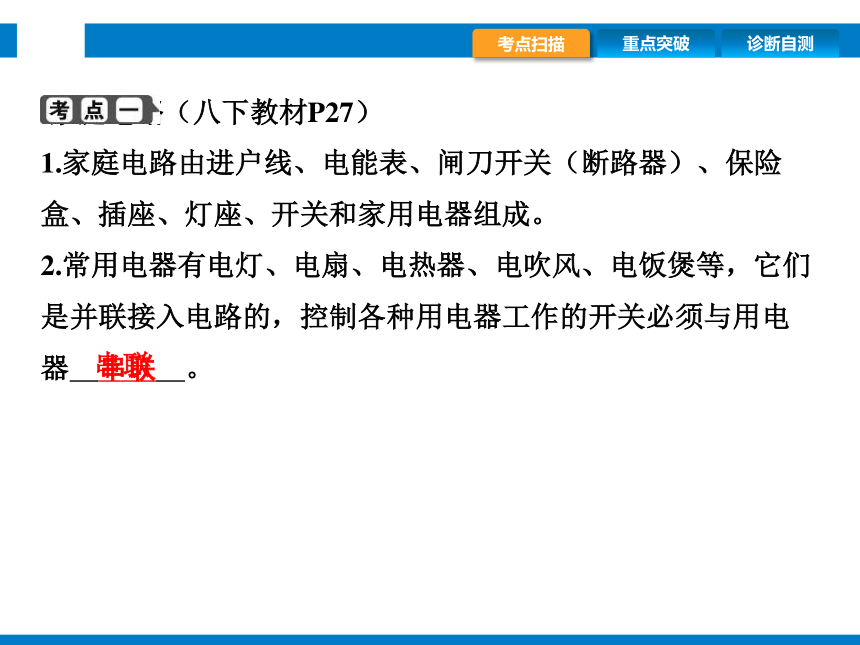

家庭電路（八下教材P27）
1.家庭電路由進戶線、電能表、閘刀開關（斷路器）、保險盒、插座、燈座、開關和家用電器組成。
2.常用電器有電燈、電扇、電熱器、電吹風、電飯煲等，它們是并聯接入電路的，控制各種用電器工作的開關必須與用電器 　串聯　 。
串聯

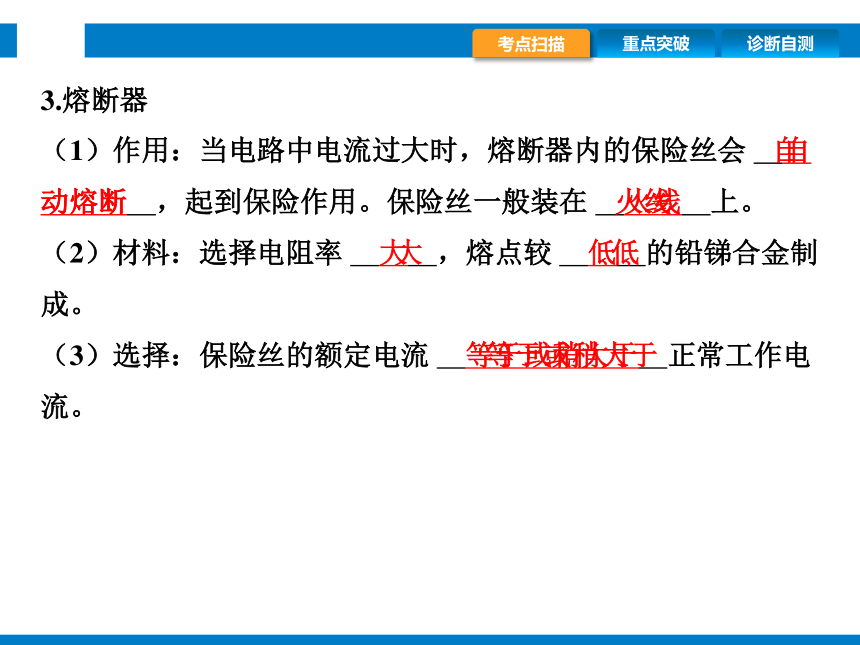

3.熔斷器
（1）作用：當電路中電流過大時，熔斷器內的保險絲會 　自動熔斷　 ，起到保險作用。保險絲一般裝在 　火線　 上。
（2）材料：選擇電阻率 　大　 ，熔點較 　低　 的鉛銻合金制成。
（3）選擇：保險絲的額定電流 　等于或稍大于　 正常工作電流。
自
動熔斷
火線
大
低
等于或稍大于

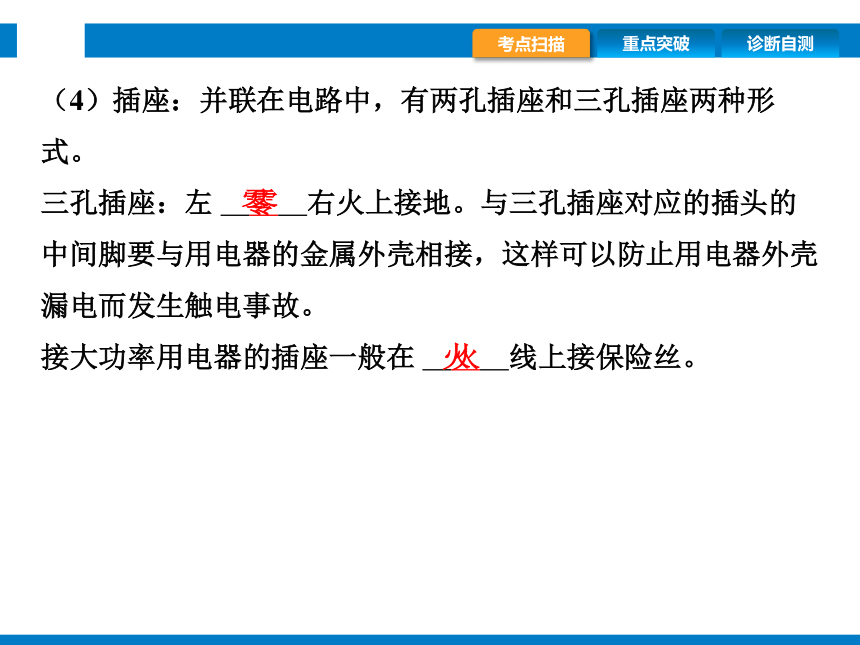

（4）插座：并聯在電路中，有兩孔插座和三孔插座兩種形式。
三孔插座：左 　零　 右火上接地。與三孔插座對應的插頭的中間腳要與用電器的金屬外殼相接，這樣可以防止用電器外殼漏電而發生觸電事故。
接大功率用電器的插座一般在 　火　 線上接保險絲。
零
火

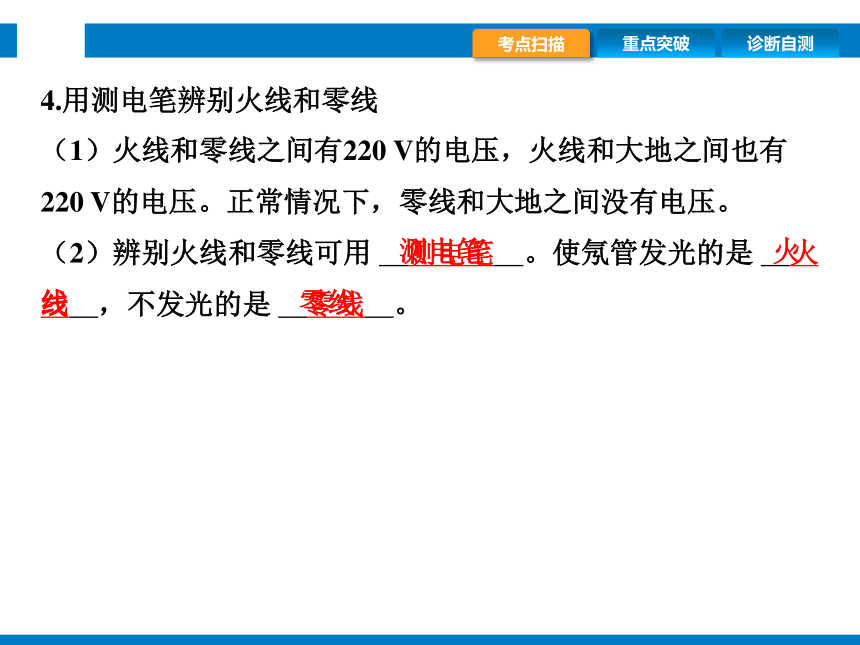

4.用測電筆辨別火線和零線
（1）火線和零線之間有220 V的電壓，火線和大地之間也有220 V的電壓。正常情況下，零線和大地之間沒有電壓。
（2）辨別火線和零線可用 　測電筆　 。使氖管發光的是 　火線　 ，不發光的是 　零線　 。
測電筆
火
線
零線
安全用電（八下教材P32）
1.家庭電路的電壓是220 V，大量事實表明 　不高于36 V　 的電壓對人體才是安全的。
2.安全用電原則： 　不接觸低壓帶電體　 ， 　不靠近高壓帶電體　 。
3.安全用電常識：將插頭插入插座時，手不要接觸金屬插腳；不要用濕手觸摸用電器、插座和開關；防止電線的絕緣層老化或破損；不要在高壓線旁釣魚或放風箏；不要使插座超負荷；避免在浴室中使用電器；導線旁不要放發熱物體；不要同時使用多個大功率用電器。
不高于36 V
不接觸低壓帶電體
不靠近高壓
帶電體

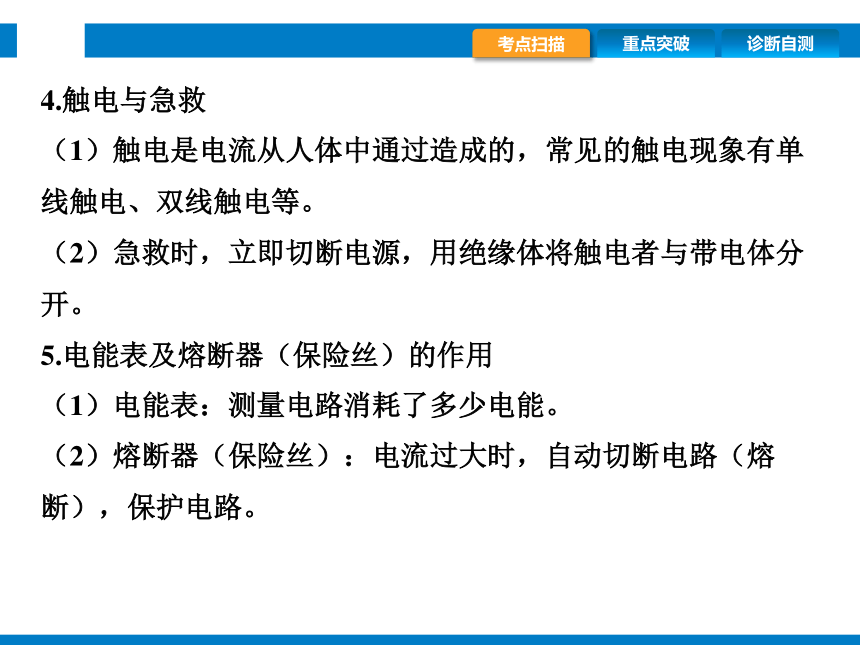

4.觸電與急救
（1）觸電是電流從人體中通過造成的，常見的觸電現象有單線觸電、雙線觸電等。
（2）急救時，立即切斷電源，用絕緣體將觸電者與帶電體分開。
5.電能表及熔斷器（保險絲）的作用
（1）電能表：測量電路消耗了多少電能。
（2）熔斷器（保險絲）：電流過大時，自動切斷電路（熔斷），保護電路。

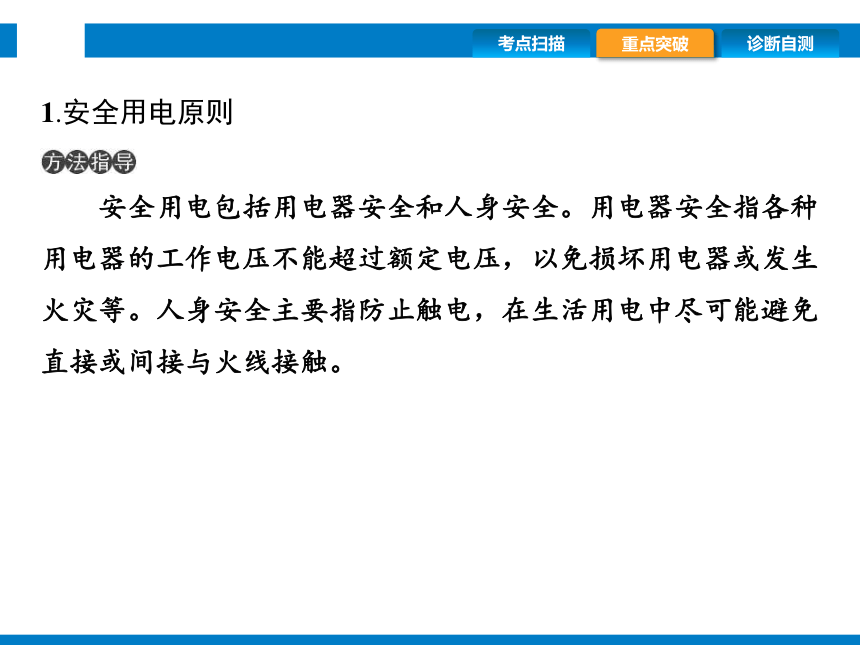

1.安全用電原則
　　安全用電包括用電器安全和人身安全。用電器安全指各種用電器的工作電壓不能超過額定電壓，以免損壞用電器或發生火災等。人身安全主要指防止觸電，在生活用電中盡可能避免直接或間接與火線接觸。
例1　(2023，深圳)下列符合安全用電常識的是( )
A．用專用充電樁給電動車充電
B．亮亮同學更換燈泡無需斷開開關
C．電器起火可以用水滅火
D．導線絕緣層破損只要不觸碰就可以繼續使用
A
變式1　(2023，蘭州)如圖所示的家庭電路中，開關閉合后，保險絲因電流過大而熔斷。甲、乙兩圖產生電流過大的原因是不同的，甲圖中的原因是______________________，乙圖中的原因是__________。
用電器總功率過大
短路
2.家庭電路連接
　　家庭電路中各用電器之間是并聯。插座與用電器并聯；開關與用電器串聯在支路中且開關必須先連火線；熔斷器或斷路器串聯在干路火線上；三孔插座的連線是“左零右火上接地”。總之，家庭電路的所有連接都必須確保用電安全。
例2　(2023，長沙)某家庭電路的連接如圖所示，下列說法正確的是( )
A.a點所在的電源線是零線
B．空氣開關只能安裝在b點處
C．c點所在的導線與大地相連
D．L1和L2是串聯的
C
變式2　(2023，咸寧)小明設計了一種晚上自動給花草澆水電路。光控開關S1在天黑時閉合，濕敏開關S2在土壤過于干燥時閉合。澆花器僅在土壤過于干燥的夜間才開始工作，對花草進行澆水。下列電路既滿足上述條件，又符合安全用電原則的是( )
A
　安全用電
1.下列關于家庭電路及安全用電的說法正確的是（　D?。?br/>A.只要人體接觸火線都會發生觸電事故
B.低于36伏的電壓對人體一定是安全的
C.測電筆可用于檢測物體帶正電還是帶負電
D.使用三腳插頭是為防止觸電而采取的安全措施
D
2．關于家庭電路中的用電知識，下列說法錯誤的是( )
A．電路中的保險絲熔斷后，可以用銅絲或鐵絲代替
B．控制電燈的開關要連接在火線和電燈之間
C．當發生短路時，電路中電流過大，空氣開關自動斷開，切斷電路
D．用電器金屬外殼接地，可預防金屬外殼帶電對人造成傷害
A
　家庭電路識別及相關判斷
3.（2022，麗水）某油煙機具有排氣和照明的功能，這兩種功能既可單獨、也可同時使用。下列電路符合要求的是（　C　）
A
B
C
D
C
4.（2022，湖州）如圖是小明家家庭電路的一部分。下列敘述中，錯誤的是（　B　）
A.開關與燈泡串聯
B.燈泡與插座串聯
C.當開關S斷開時，用測電筆分別測試電路中a、b、c、d四處，能使氖管發光的是d處
D.該插座能將用電器的金屬外殼與大地相連
B
5.開關是電路的重要元件，既可確保安全用電，又能方便控制電路。學校的STEM課堂上，小科在家庭電路圖中設置了五處開關（如圖所示）。小江覺得該電路設計不合理，因為有幾處開關必須處于常閉狀態，所以無需設置，這幾處開關是（　C?。?br/>A.1、2 B.1、4
C.2、4 D.3、5
C
6. 圖甲表示家庭電路的一部分，圖乙、圖丙表示測電筆握筆方法，下列相關說法正確的是（　D　）
A.電能表是測量電功率的儀器
B.斷路器應該安裝在Q處而不是P處
C.測電筆在插座接地孔檢測時，氖管會發光
D.使用測電筆時，圖乙的方法錯誤，圖丙的方法正確
D
7．下圖為某同學設計的部分家庭電路示意圖，其中電器元件連接錯誤的是( )
A．空氣開關 B．雙孔插座
C．帶開關的燈泡 D．三孔插座
C
8．圖甲是臺燈的實物圖，圖乙是該臺燈的電路圖，AB表示臺燈插頭的兩個插腳。
(1)從安全性考慮，臺燈插頭的插腳A應與丙圖中兩孔插座的______(填字母)孔相連。
(2)小明將臺燈插頭插入插座后，閉合臺燈開關，臺燈不發光。經檢查，G點左側的零線斷了，其他元件都完好。此時丙圖的開關S斷開，用測電筆檢測檢測E、F、G各點，氖管發光的是_____________點。
D
E、F和G
