2024浙江省中考科學
復習課件
第25講　電與磁

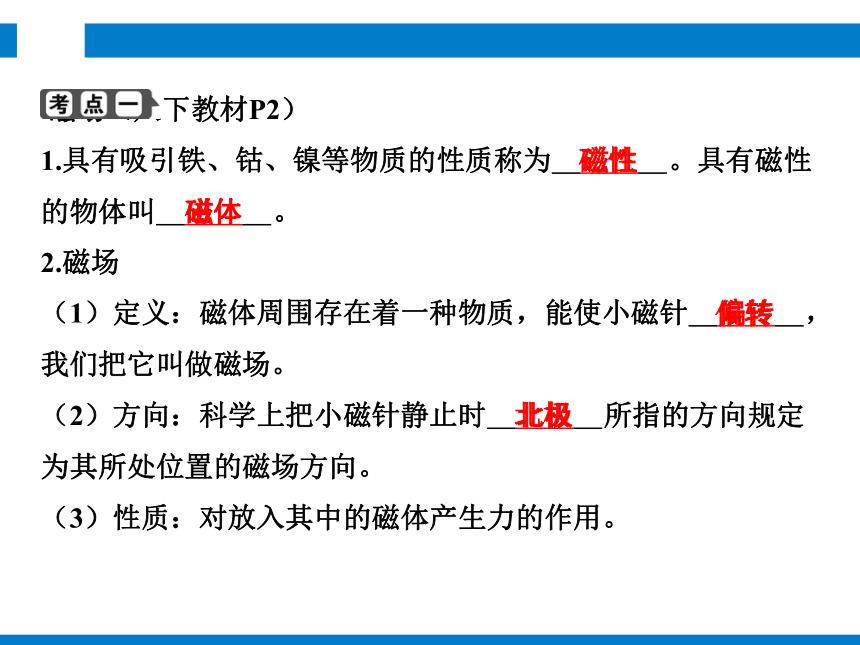

磁場（八下教材P2）
1.具有吸引鐵、鈷、鎳等物質的性質稱為 　磁性　 。具有磁性的物體叫 　磁體　 。
2.磁場
（1）定義：磁體周圍存在著一種物質，能使小磁針 　偏轉　 ，我們把它叫做磁場。
（2）方向：科學上把小磁針靜止時 　北極　 所指的方向規定為其所處位置的磁場方向。
（3）性質：對放入其中的磁體產生力的作用。
磁性
磁體
偏轉
北極

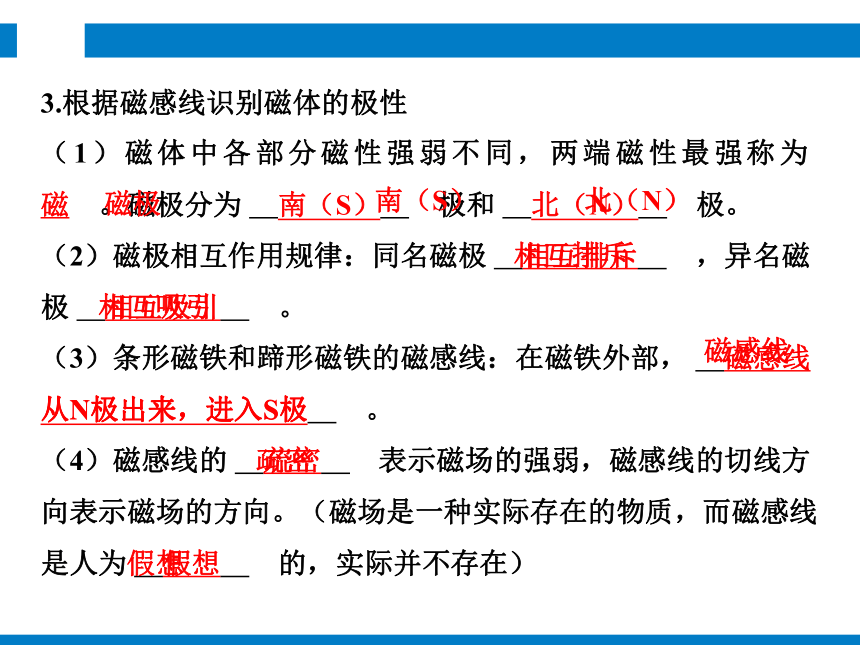

3.根據磁感線識別磁體的極性
（1）磁體中各部分磁性強弱不同，兩端磁性最強稱為 　 磁 。磁極分為 　南（S）　 極和 　北（N）　 極。
（2）磁極相互作用規律：同名磁極 　相互排斥　 ，異名磁極 　相互吸引　 。
（3）條形磁鐵和蹄形磁鐵的磁感線：在磁鐵外部， 　磁感線從N極出來，進入S極　 。
（4）磁感線的 　疏密　 表示磁場的強弱，磁感線的切線方向表示磁場的方向。（磁場是一種實際存在的物質，而磁感線是人為 　假想　 的，實際并不存在）
磁極
南（S）
北（N）
相互排斥
相互吸引
磁感線
從N極出來，進入S極
疏密
假想

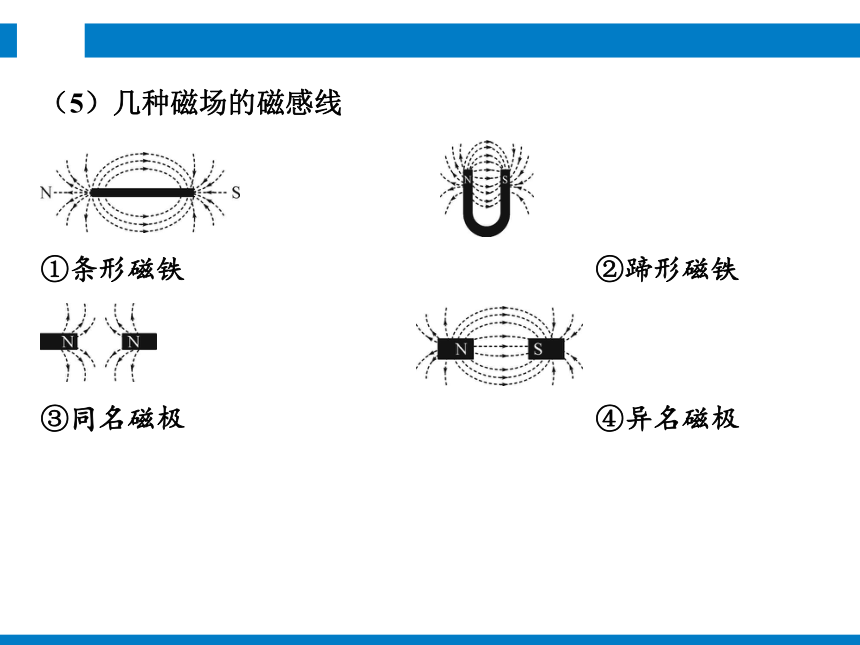

（5）幾種磁場的磁感線
　
①條形磁鐵 ②蹄形磁鐵
　
③同名磁極 ④異名磁極

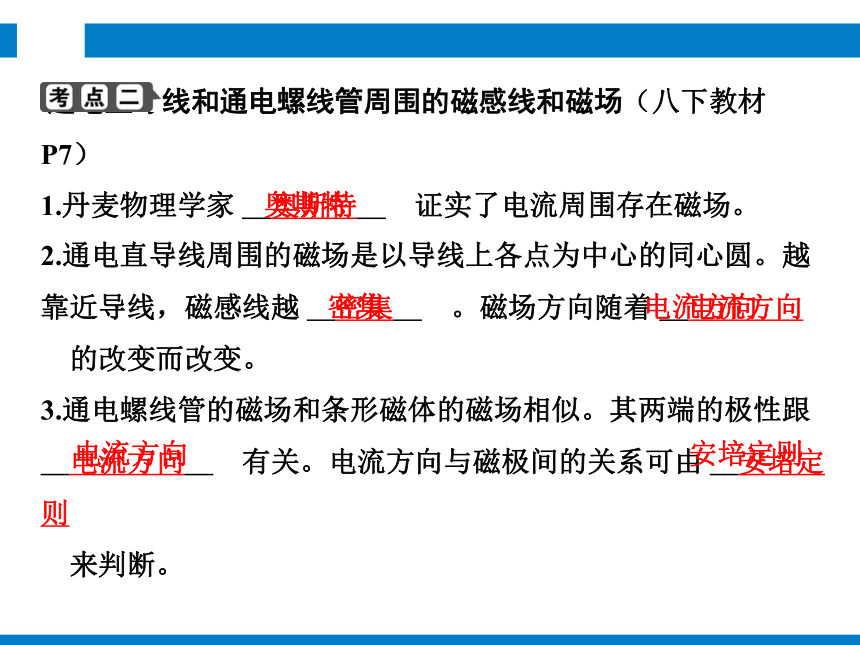

通電直導線和通電螺線管周圍的磁感線和磁場（八下教材P7）
1.丹麥物理學家 　奧斯特　 證實了電流周圍存在磁場。
2.通電直導線周圍的磁場是以導線上各點為中心的同心圓。越靠近導線，磁感線越 　密集　 。磁場方向隨著 　電流方向　 的改變而改變。
3.通電螺線管的磁場和條形磁體的磁場相似。其兩端的極性跟
　電流方向　 有關。電流方向與磁極間的關系可由 　安培定則
來判斷。
奧斯特
密集
電流方向
電流方向
安培定則

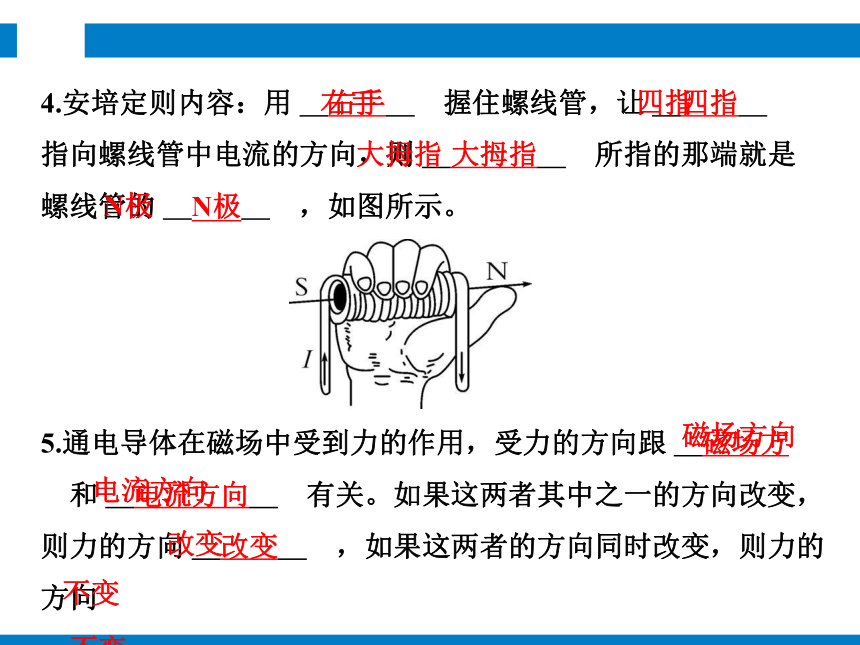

4.安培定則內容：用 　右手　 握住螺線管，讓 　四指　 指向螺線管中電流的方向，則 　大拇指　 所指的那端就是螺線管的 　N極　 ，如圖所示。
5.通電導體在磁場中受到力的作用，受力的方向跟 　磁場方　 和 　電流方向　 有關。如果這兩者其中之一的方向改變，則力的方向 　改變　 ，如果這兩者的方向同時改變，則力的方向
　不變　 。
右手
四指
大拇指
N極
磁場方向
電流方向
改變
不變

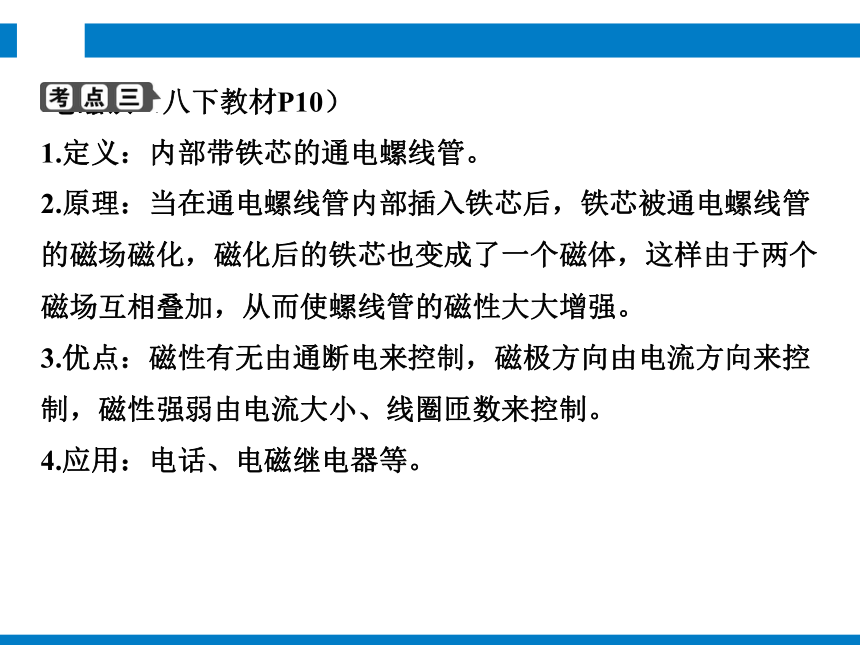

電磁鐵（八下教材P10）
1.定義：內部帶鐵芯的通電螺線管。
2.原理：當在通電螺線管內部插入鐵芯后，鐵芯被通電螺線管的磁場磁化，磁化后的鐵芯也變成了一個磁體，這樣由于兩個磁場互相疊加，從而使螺線管的磁性大大增強。
3.優點：磁性有無由通斷電來控制，磁極方向由電流方向來控制，磁性強弱由電流大小、線圈匝數來控制。
4.應用：電話、電磁繼電器等。

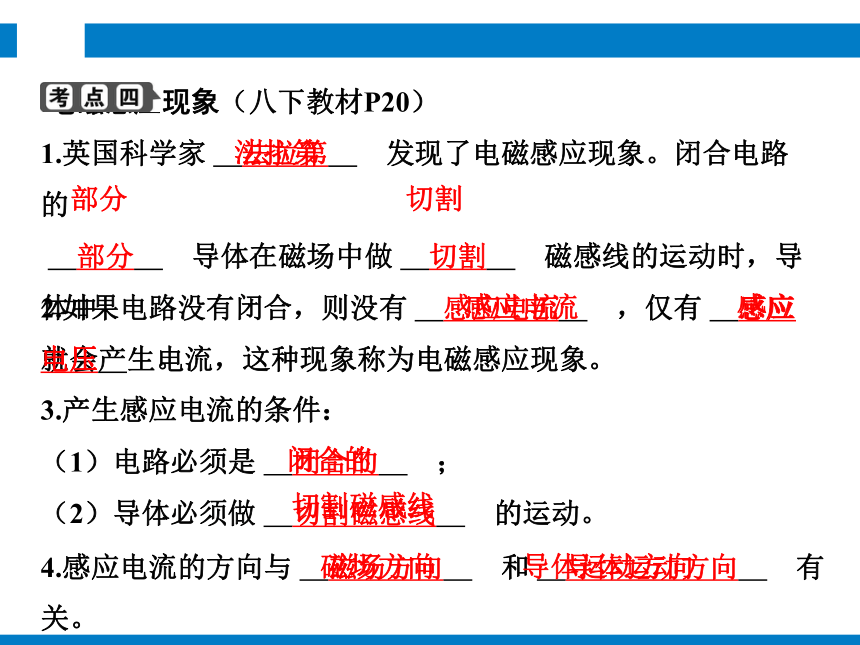

電磁感應現象（八下教材P20）
1.英國科學家 　法拉第　 發現了電磁感應現象。閉合電路的
　部分　 導體在磁場中做 　切割　 磁感線的運動時，導體中
就會產生電流，這種現象稱為電磁感應現象。
2.如果電路沒有閉合，則沒有 　感應電流　 ，僅有 　感應電壓　 。
3.產生感應電流的條件：
（1）電路必須是 　閉合的　 ；
（2）導體必須做 　切割磁感線　 的運動。
4.感應電流的方向與 　磁場方向　 和 　導體運動方向　 有關。
法拉第
部分
切割
感應電流
感應
電壓
閉合的
切割磁感線
磁場方向
導體運動方向

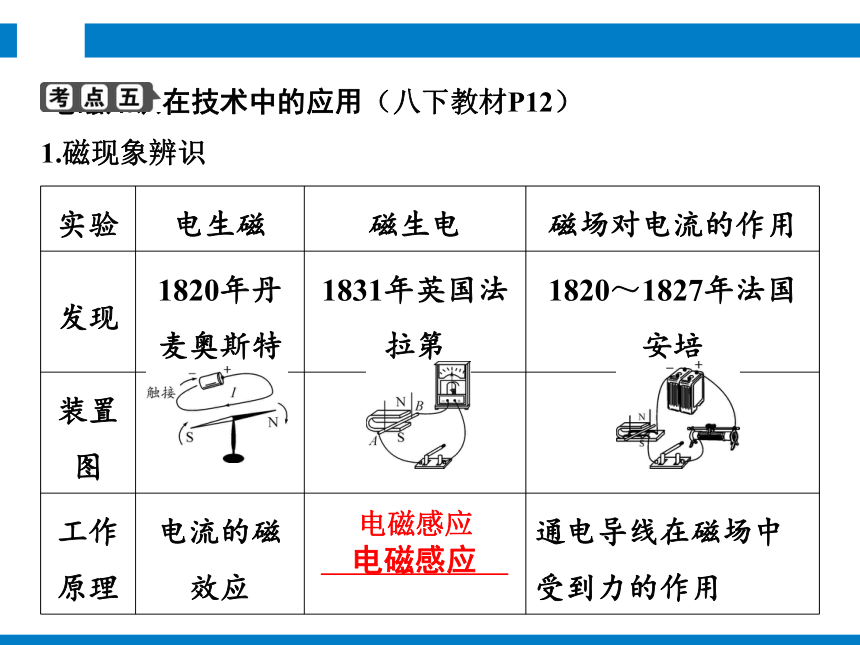

電磁知識在技術中的應用（八下教材P12）
1.磁現象辨識
實驗 電生磁 磁生電 磁場對電流的作用
發現 1820年丹麥奧斯特 1831年英國法拉第 1820～1827年法國安培
裝置圖
工作原理 電流的磁效應 　電磁感應　 通電導線在磁場中受到力的作用
電磁感應　

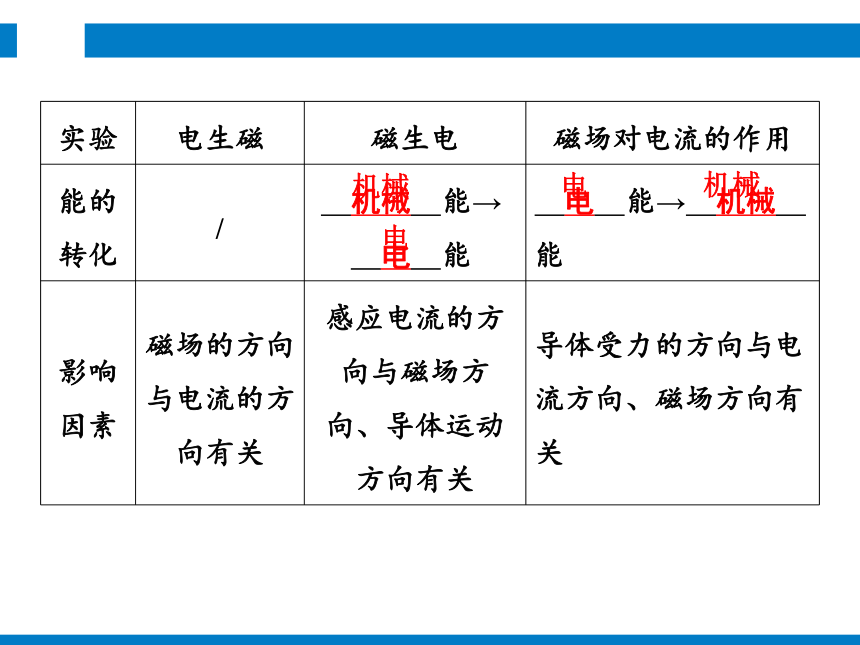

實驗 電生磁 磁生電 磁場對電流的作用
能的轉化 / 　機械　 能→
　電　 能 　電　 能→ 　機械　 能
影響因素 磁場的方向與電流的方向有關 感應電流的方向與磁場方向、導體運動方向有關 導體受力的方向與電流方向、磁場方向有關
機械
電
電
機械

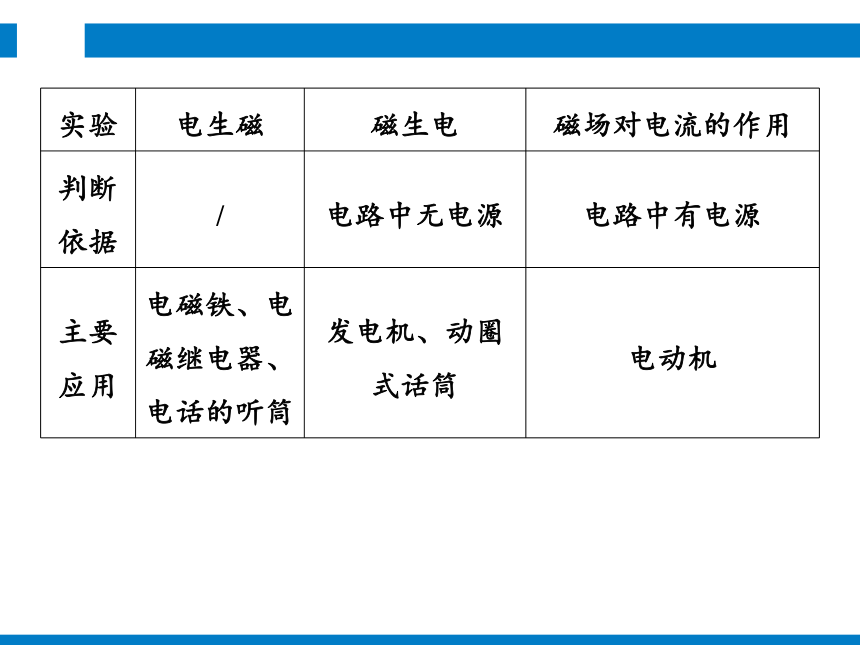

實驗 電生磁 磁生電 磁場對電流的作用
判斷依據 / 電路中無電源 電路中有電源
主要應用 電磁鐵、電磁繼電器、電話的聽筒 發電機、動圈式話筒 電動機
2.磁帶、磁卡等是利用磁性材料的磁化來記錄信息的產品。
3.自然界或生命活動中的電現象
（1）自然界有一些發電的動物，如電鰻。
（2）人體電流：在肌肉運動及神經傳導信息至大腦時會產生極微弱的電流。人體內的心臟在每一次周期性的跳動中，心臟內某些部位間的電壓發生有規律的變化。這種生物電通過心臟周圍的導電組織和體液，反應到身體各部位，使身體各部位間電壓隨心臟的跳動發生有規律的變化，大腦皮層中神經元的生物電活動表現為大腦皮層具有規律性的電壓改變。
（3）靜電：冬天脫毛衣時有時會有火花，這是毛衣與皮膚摩擦產生了靜電。人體靜電的電壓最大可達2萬伏左右，但由于電流小，沒有危險。
4.繪制簡單的電磁控制電路
電磁繼電器是用電磁鐵控制的自動開關，使用電磁繼電器可以用低電壓、弱電流控制高電壓、強電流。
1.磁極
　　判別磁極的方法有：①小磁針法；②懸掛法；③根據磁極間的相互作用規律等。通電螺線管的磁極分布與條形磁體相似。判別磁極的方法除上述方法外，還可用安培定則來判斷，彎曲四指的方向跟電流方向一致，則大拇指指向北極。
例1　如圖甲為某品牌磁懸浮地球儀，其球體內部裝有永磁體，底座裝有環形線圈。當線圈通電后產生磁場，利用磁極間相互作用使球體保持懸浮平衡。若底座環形線圈電流方向如圖所示，則下列主視圖中，球體內永磁體的放置方式合理的是( )
B
變式1　如圖所示，在通電螺線管周圍a、b、c、d四個位置畫出的小磁針指向正確的是（　A?。?br/>A.a、b B.b、c
C.c、d D.a、d
A
2.電磁感應現象
　　電磁感應是指閉合電路中的部分導體在磁場中切割磁感線產生感應電流的現象。其中磁生電的必要條件是閉合電路中的部分導體切割磁感線，切割磁感線的具體情形：（1）磁體不動，導體做切割磁感線運動；（2）導體不動，磁體運動使磁感線被切割；（3）兩者都運動，但運動情形不同，使導體做切割磁感線運動。發電機的原理是電磁感應。
例2?。?022，紹興）如圖是手機無線充電的原理簡化圖。當充電器線圈接通電源之后，該線圈就會產生一個磁場，當手機放在充電器上的時候，手機中的線圈就會產生感應電流，實現無線充電。
（1）手機線圈中產生電流是利用 　電磁感應　 現象。
電磁感應
（2）當充電器線圈中某一時刻的電流方向如圖所示，則圖中B點的磁場方向是 　向上　 （選填“向上”或“向下”）。
（3）與傳統方式相比，請你對這種充電方式進行評價：
　優點：使用方便，兼容性強，可以一對多充電，解決了接口不匹配問題等；缺點：充電效率較低，電磁輻射較大大大，價格高等　 。
向上
優點：使用方便，兼容性強，可以一對多充電，解決了接口
不匹配問題等；缺點：充電效率較低，電磁輻射較大，價格
高等
變式2　如圖所示，質量和形狀完全相同的金屬線框A和塑料線框B，從同一高度同時自由落下，途中經過某一磁場區域(“×”表示磁場方向垂直紙面向里)。不計空氣阻力，兩線框落地的動能分別為EA和EB，則EA_______EB(選填“＞”“＜”或“＝”)，請寫出你的判斷依據是________________________
_________________________________________________________________________________________________________________________________________________________________。
＜
線框A下落時，重力勢能轉化為動能和電能，線框B下落時，所有重力勢能全部轉化為動能，兩線框質量相等，初始位置相同，具有的重力勢能大小相等，所以B線框最終獲得的動能較大
3.電磁繼電器
　　電磁繼電器的核心部件是電磁鐵，電磁鐵相當于一個自動開關，控制電路的通斷來控制電磁鐵的磁性有無，從而控制工作電路的通斷情況。通過電磁繼電器可以實現由低電壓、弱電流控制高電壓、強電流，也可以實現對一些火災、水庫水位等的自動報警。
例3　(2023，寧波)如圖所示是小寧設計的水位自動控制電路，其中工作電路由指示燈L、電動機M等元件組成，由家庭電路供電；控制電路中，金屬板A、B置于水箱中不同位置，水箱中的天然水是導體。
(1)我國家庭電路電壓為_________V。
220
(2)當水箱內水面處于金屬板A以下時，工作電路中的________處于工作狀態。
(3)測試時，小寧發現由于電磁鐵磁性太弱，電磁繼電器無法正常工作。適當________(選填“增加”或“減少”)電磁鐵的線圈匝數，可以解決上述問題。
電動機M
增加
變式3　如圖所示是某車間自動除塵裝置的簡化電路圖?？諝庵袎m埃量較少時，光源發出來的光被擋板擋住了。當空氣中塵埃量達到一定值時，由于塵埃的反射，部分光越過擋板射到光敏電阻上，光敏電阻的阻值 　減小　 ，電路中的電流增大，電磁鐵的磁性 　增強　 ，在銜鐵的作用下，開啟自動除塵模式。若圖中a、b一個是除塵器，一個是指示燈，則 　b　 是除塵器。
減小
增強
b
　磁場及磁體性質
1．(2023，臺州)模型可以幫助人們認識和理解一些不能直接觀察到的事物。下列磁感線模型正確的是( )
A
2．(2023，溫州)如圖為某款玻璃清潔器，由兩塊各含磁鐵的清潔片構成。使用時，兩塊清潔片總是隔著玻璃合在一起移動，這是因為( )
A．異名磁極相互排斥　
B．異名磁極相互吸引
C．同名磁極相互排斥
D．同名磁極相互吸引
B
3.（2022，金華）司南是我國早期的指南針。小科將條形磁體置于塑料勺內，在勺下墊泡沫，一起置于裝水的紙盤中，漂浮在水面上，能自由轉動，從而得到一個仿制“司南”（如圖所示）。下列說法正確的是（　B　）
A.“司南”靜止時勺柄指南，標為N極
B.“司南”能指南北是受地磁場的作用
C.“司南”的紙盤換成鐵盤后也能正常使用
D.“司南”勺柄的指向與勺內磁體的磁極方向無關
B
4.（2021，金華）甲、乙為不同條形磁鐵的兩個磁極，弧線是部分未標方向的磁感線，如圖所示。根據圖中小磁針靜止時的指向判斷甲、乙的磁極，下列描述正確的是（　B?。?br/>A.甲、乙都是N極
B.甲、乙都是S極
C.甲是N極，乙是S極
D.甲是S極，乙是N極
B
5. 有外形相同的兩根鋼條M、N，按圖甲、圖乙兩種方式接觸時，它們之間都有較大吸引力。則下列推斷正確的是（　?。?br/>A.M無磁性、N無磁性
B.M無磁性、N有磁性
C.M有磁性、N無磁性
D.M有磁性、N有磁性
D
6.（2021，溫州）“地漏”（如圖甲）是連接排水管道與室內地面的接口?！按艖腋〉芈毕鄬τ趥鹘y地漏具有較多優點，如排水速度可隨積水深度自動調節、在不排水時能密封管道等。
（1）若地漏不密封，排水管內臭氣會擴散到室內。從微觀角度解釋該現象： 　分子不停地做無規則運動　 。
分子不停地做無規則運動
（2）磁懸浮地漏的工作原理如圖乙。
①當密封蓋上方無水時，在磁體B作用下，磁體A將密封蓋頂起。若磁體A下端為N極，則磁體B上端為 　N　 極。
②當密封蓋上方有水時，密封蓋下移，開始排水。積水越多，則排水口越大，其原因是 　深度越深，液體壓強越大　 。
N
深度越深，液體壓強越大
　電磁繼電器
7.如圖是一個溫度自動報警器的工作原理電路圖。當控制電路中有電流通過時，電磁鐵左端為 　S（或南）　 極。在使用中發現，當溫度達到設定值時，電鈴沒有報警。經檢查，各元件完好，電路連接無誤，則可能是因為 　控制電路電源電壓太小　 （任寫一種）導致工作電路沒有接通。
S（或南）
控制電路電源電壓太小
8．(2023，金華)人員密集的室內場所，容易造成二氧化碳含量偏高，對人體產生不利的影響。研究小組設計了如圖所示的電路。R2為氣敏電阻，其阻值隨CO2氣體濃度的增大而減小，當室內CO2氣體含量升高到一定濃度時，工作電路中的排風扇開始工作，把室內氣體排出?；卮鹣铝袉栴}。
(1)在設計電路時要實現自動換氣功能，排風扇應連接在工作電路中的________位置。
(2)要使排風扇在二氧化碳濃度更低時就能開始工作，以下幾種改進方法正確的是________。
A．增加電磁鐵線圈匝數
B．控制電路中再串聯一個電阻
C．把滑動變阻器R1的滑片向上移
AB
AC
9．(2023，紹興)如圖為市場上在售的某款雞蛋孵化器，雞蛋的孵化需要適宜的濕度和溫度。某項目化小組設計了一個自動控濕電路(圖甲)?？刂齐娐冯娫措妷篣為9 V，定值電阻R0的阻值為30 Ω，R1為濕敏電阻，其阻值隨濕度的變化情況如圖乙所示。當線圈中的電流為0.18 A時，銜鐵被吸合；當線圈中的電流為0.15 A時，銜鐵被釋放。(線圈電阻不計)
(1)由圖乙可知，濕敏電阻的阻值隨濕度增大而_______(選填“增大”“不變”或“減小”)。
(2)按控濕電路的工作要求，加濕器應接在工作電路的________
(選填“AB”或“CD”)之間。
(3)通過計算說明該控濕電路的濕度變化范圍。
減小
AB
(4)如果要適當提高控濕電路的最大濕度值，下列措施中可行的有________。
A．換用阻值更大的R0
B．適當提高電源電壓U
C．減少該電磁鐵線圈匝數
AC
10．(2023，溫州)項目學習小組實驗發現，裝在筒內的電動機帶動風葉轉動時，電動機轉動方向改變，氣流方向也改變，如圖甲所示。于是想利用帶風葉的電動機制作一款“書桌神器”：既能收集書桌上的小紙屑，又能吹風納涼。
他們制定的產品評價表如下。
評價
指標 評價等級
優秀 合格 待改進
指標一 能吸紙屑、吹風且風速可調 能吸紙屑、吹風，風速不可調 只能吸紙屑或只能吹風
指標二 吸紙屑后，吹風時無紙屑吹出 吸紙屑后，吹風時有部分紙屑吹出 吸紙屑后，吹風時全部紙屑吹出
小組同學設計如圖乙電路，利用帶風葉的電動機、電池、旋鈕式電阻等材料制作模型，其工作原理示意圖如圖丙。
(1)圖乙中，通過切換開關S，可以改變電動機轉向的原因是_________________________________。
(2)將開關S與“1”連接，旋鈕OP繞O點沿箭頭方向轉動時，電動機轉速如何變化？__________。
改變通過電動機電流的方向
變慢
(3)對模型測試時，其“指標一”為優秀。結合評價表，判斷該模型的“指標二”評價等級為_________。
合格
　電磁現象辨識
11.（2021，湖州）如圖是動圈式話筒的部分結構。聲波使振膜左右振動，連接在振膜上的線圈也隨之一起振動切割永磁體的磁感線產生電流，此過程中（　A　）
A.利用了電磁感應原理
B.利用了通電導體在磁場中受力的原理
C.利用了電流的磁效應
D.產生了直流電
A
12．(2023，麗水)哈爾濱、杭州等地將打造低真空超高速磁浮飛行巴士，時速可達1000公里以上。磁浮飛行巴士采用能量回收制動方式，巴士到站前停止動力供應，繼續向前運行，內部線圈切割磁感線產生電流，部分機械能轉化為電能進行回收。下列四幅圖中能反映能量回收原理的是( )
B
13.下列有關電鈴（如圖）說法正確的是（　D　）
A.電鈴的工作原理是電磁感應
B.小錘擊打到鈴碗時，電磁鐵仍具有磁性
C.要使鈴聲響度大一些，可適當降低電壓
D.滑動變阻器的滑片向左移動，電磁鐵的磁性增強
D
14．(2023，舟山)福建艦是我國完全自主設計制造的第三艘航母，其配置的電磁彈射是當今世界少數國家掌握的先進技術。電磁彈射的結構示意如圖甲，其科學原理如圖乙。
(1)航母上的發射軌道相當于圖乙中兩根金屬導軌，彈射車相當于金屬棒ab，通電后磁場對彈射車產生______________，從而使彈射車牽引飛機快速運動，當彈射車運動到軌道末端停下來時，由于飛機具有_________而保持原來的運動狀態，并在發動機動力的作用下加速飛離甲板。
力的作用
慣性
(2)電磁彈射原理雖簡單，但是建造所需的技術難度極高。如電磁彈射需要強大的電力儲能系統，能在3秒內提供1.2×108焦的電能，將幾十噸的飛機加速到幾百米/秒，該系統的功率至少達____________瓦。
4×107
　電磁鐵強弱的影響因素
15.（2022，麗水）按如圖電路進行實驗，每次總觀察到電磁鐵A吸引大頭針的數目比電磁鐵B多。此現象說明影響電磁鐵磁性強弱的一個因素是（　B?。?br/>A.電流大小 B.線圈匝數
C.電流方向 D.電磁鐵極性
B
16.（2021，杭州）如圖所示，閉合電磁鐵開關S，條形磁鐵靜止在水平桌面上，下列判斷正確的是（　A?。?br/>A.條形磁鐵受到電磁鐵對其向左的作用力
B.條形磁鐵受到桌面對其向左的摩擦力
C.將滑動變阻器的滑片向右移動，條形磁鐵受到的摩擦力不變
D.若只改變電源的正負極，條形磁鐵受到的摩擦力變大
A
