2024浙江省中考科學
復習課件
第21講　電路

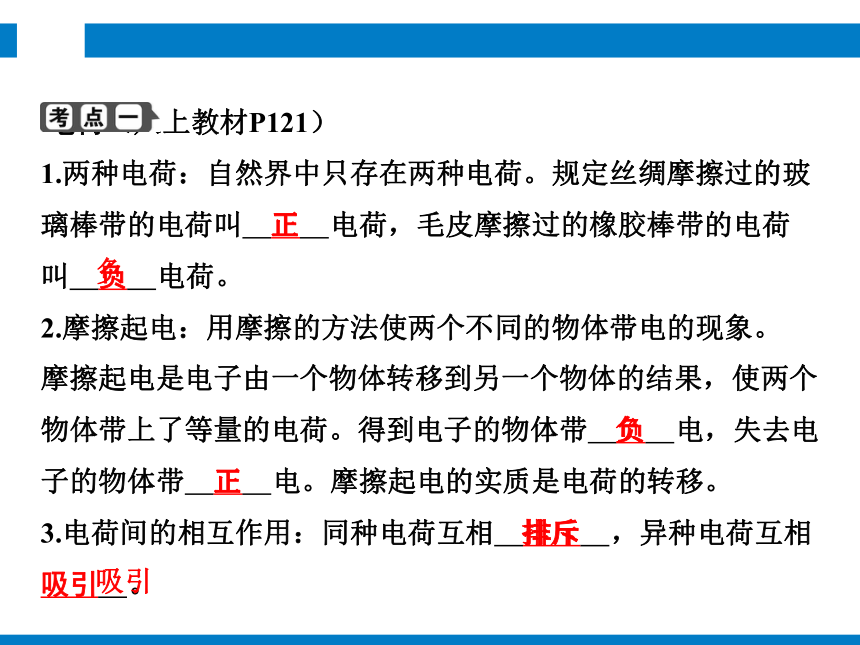

電荷（八上教材P121）
1.兩種電荷：自然界中只存在兩種電荷。規定絲綢摩擦過的玻璃棒帶的電荷叫 　正　 電荷，毛皮摩擦過的橡膠棒帶的電荷叫 　負　 電荷。
2.摩擦起電：用摩擦的方法使兩個不同的物體帶電的現象。
摩擦起電是電子由一個物體轉移到另一個物體的結果，使兩個物體帶上了等量的電荷。得到電子的物體帶 　負　 電，失去電子的物體帶 　正　 電。摩擦起電的實質是電荷的轉移。
正
負
負
正
3.電荷間的相互作用：同種電荷互相 　排斥　 ，異種電荷互相 　吸引　 。
排斥
吸引

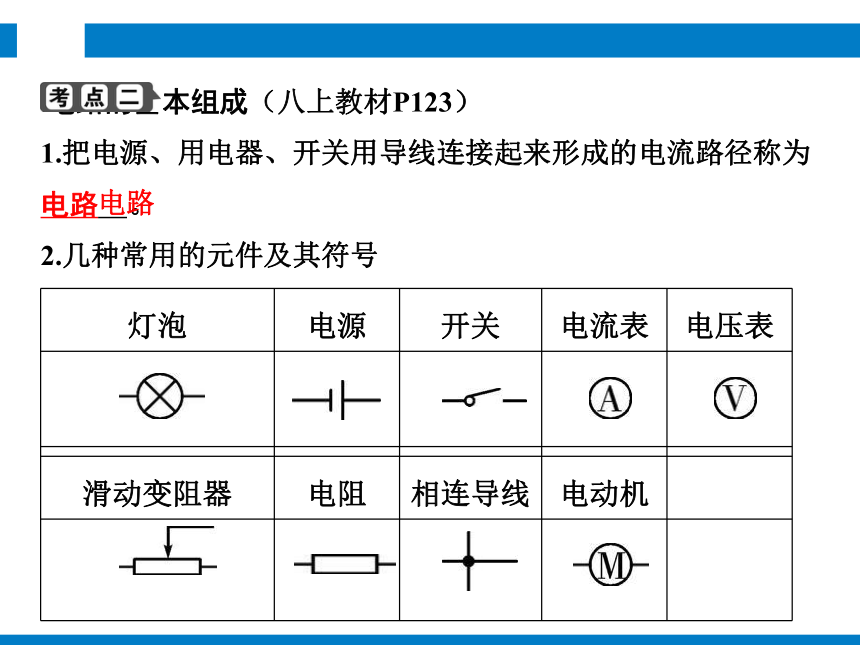

電路的基本組成（八上教材P123）
1.把電源、用電器、開關用導線連接起來形成的電流路徑稱為 　電路　 。
2.幾種常用的元件及其符號
燈泡 電源 開關 電流表 電壓表
滑動變阻器 電阻 相連導線 電動機
電路

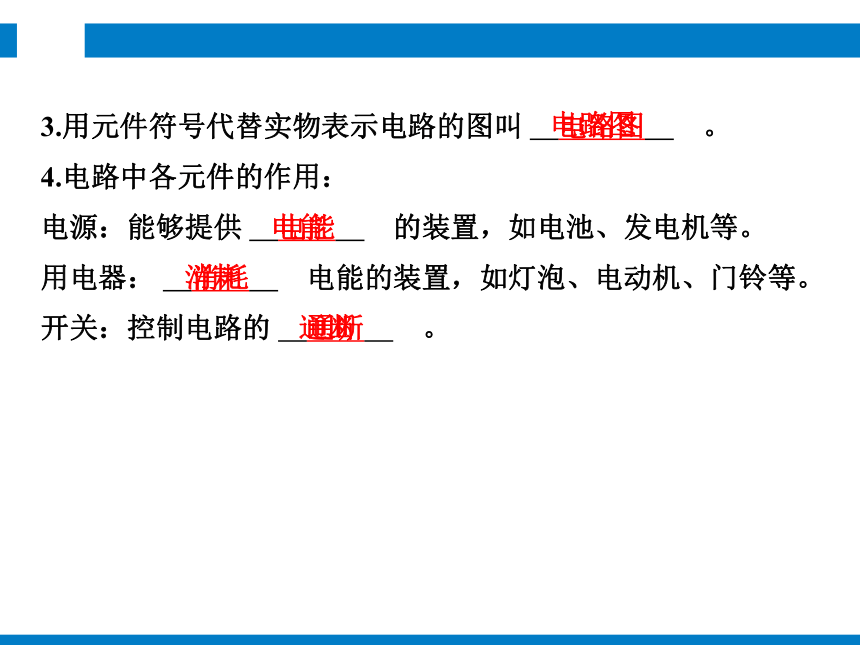

3.用元件符號代替實物表示電路的圖叫 　電路圖　 。
電路圖
4.電路中各元件的作用：
電源：能夠提供 　電能　 的裝置，如電池、發電機等。
用電器： 　消耗　 電能的裝置，如燈泡、電動機、門鈴等。
開關：控制電路的 　通斷　 。
電能
消耗
通斷

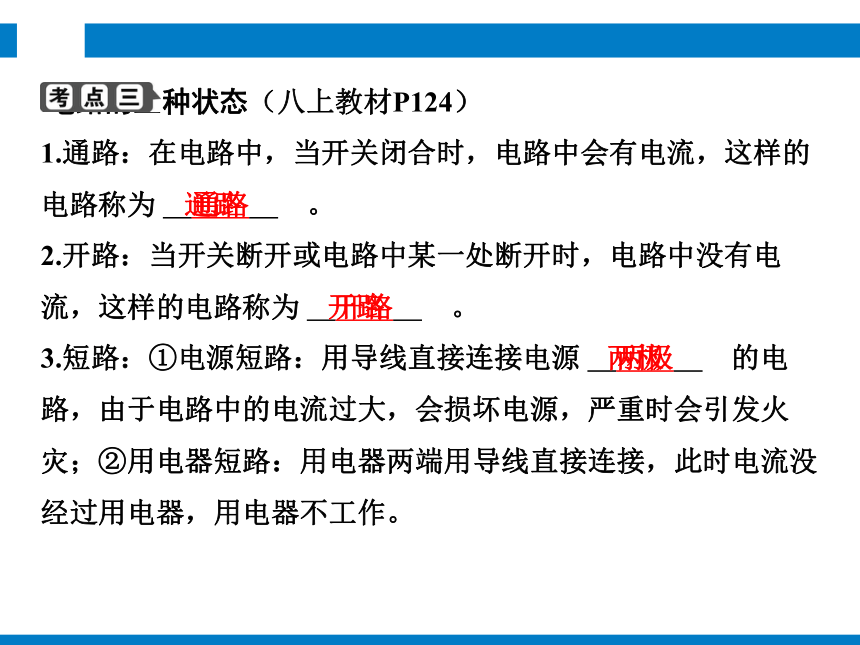

電路的三種狀態（八上教材P124）
1.通路：在電路中，當開關閉合時，電路中會有電流，這樣的電路稱為 　通路　 。
2.開路：當開關斷開或電路中某一處斷開時，電路中沒有電流，這樣的電路稱為 　開路　 。
3.短路：①電源短路：用導線直接連接電源 　兩極　 的電路，由于電路中的電流過大，會損壞電源，嚴重時會引發火災；②用電器短路：用電器兩端用導線直接連接，此時電流沒經過用電器，用電器不工作。
通路
開路
兩極

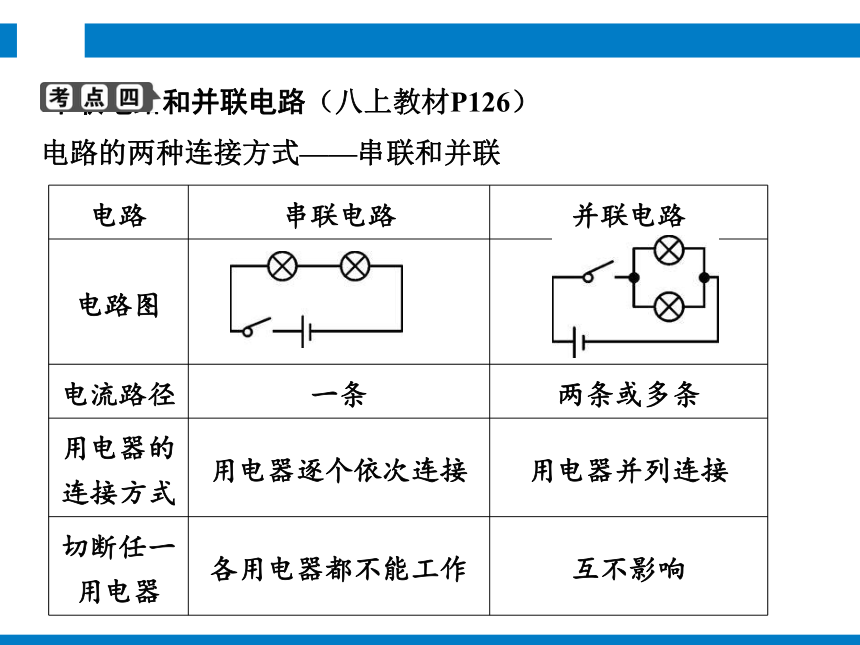

串聯電路和并聯電路（八上教材P126）
電路的兩種連接方式——串聯和并聯
電路 串聯電路 并聯電路
電路圖
電流路徑 一條 兩條或多條
用電器的
連接方式 用電器逐個依次連接 用電器并列連接
切斷任一
用電器 各用電器都不能工作 互不影響

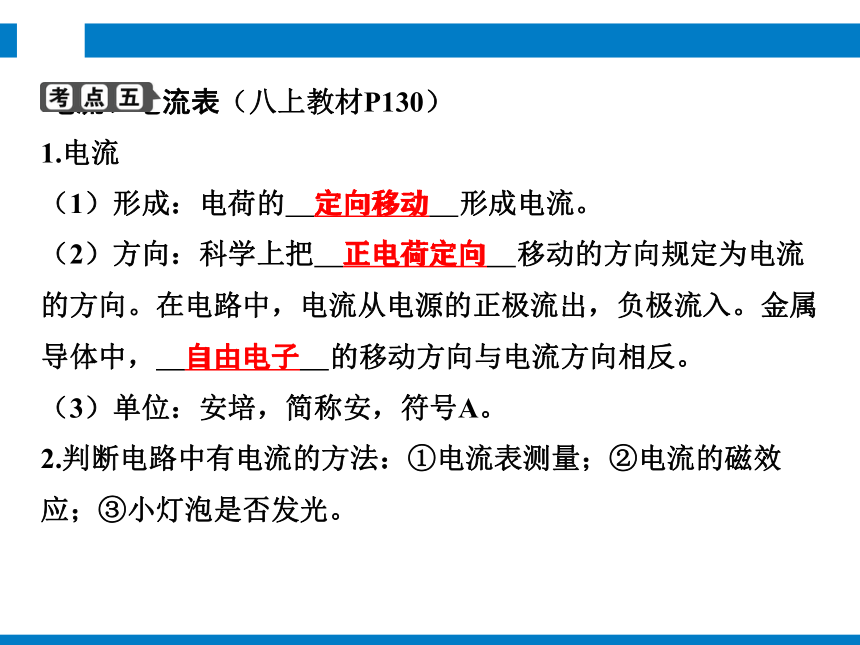

電流、電流表（八上教材P130）
1.電流
（1）形成：電荷的 　定向移動　 形成電流。
（2）方向：科學上把 　正電荷定向　 移動的方向規定為電流的方向。在電路中，電流從電源的正極流出，負極流入。金屬導體中， 　自由電子　 的移動方向與電流方向相反。
（3）單位：安培，簡稱安，符號A。
2.判斷電路中有電流的方法：①電流表測量；②電流的磁效應；③小燈泡是否發光。
定向移動
正電荷定向
自由電子

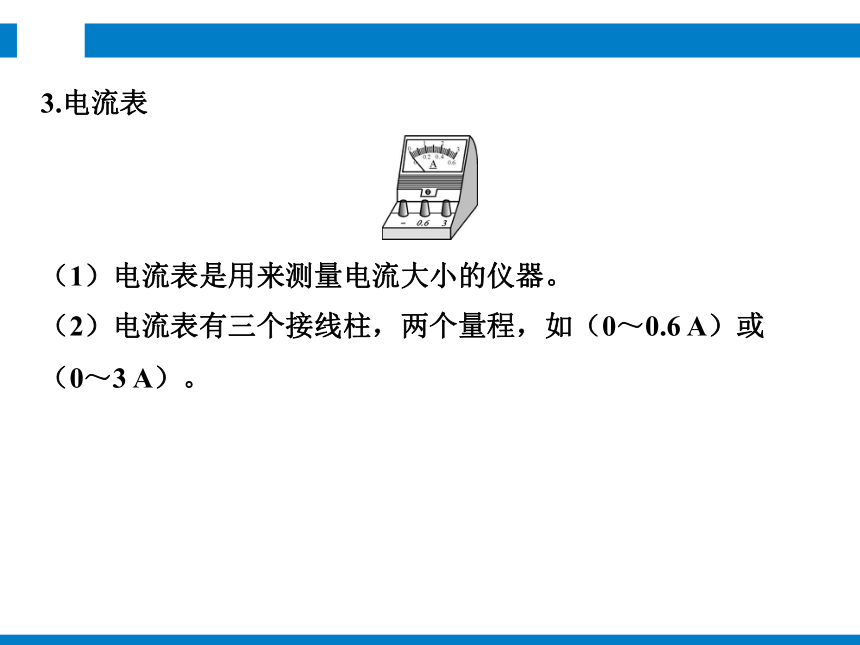

3.電流表
（1）電流表是用來測量電流大小的儀器。
（2）電流表有三個接線柱，兩個量程，如（0～0.6 A）或（0～3 A）。

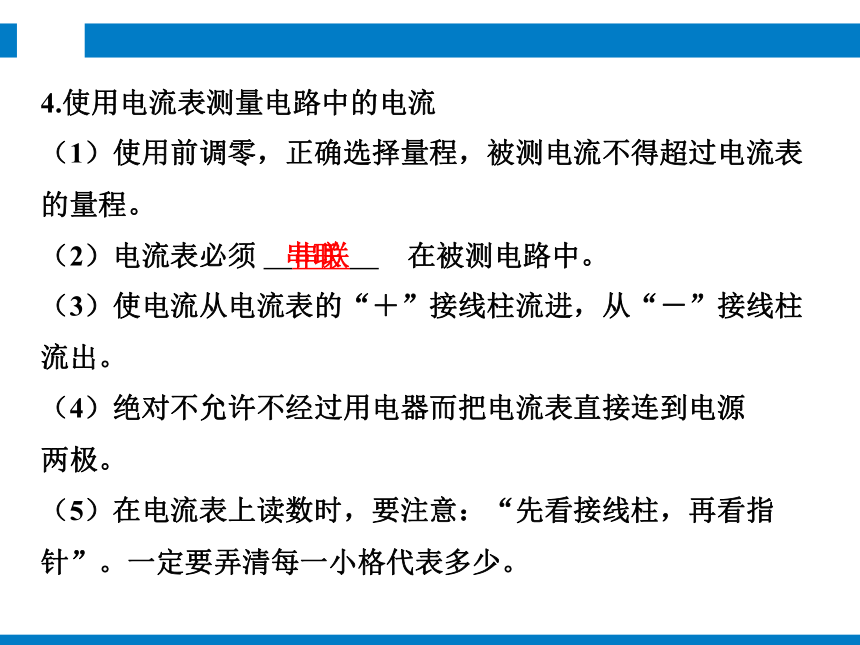

4.使用電流表測量電路中的電流
（1）使用前調零，正確選擇量程，被測電流不得超過電流表的量程。
（2）電流表必須 　串聯　 在被測電路中。
（3）使電流從電流表的“＋”接線柱流進，從“－”接線柱流出。
（4）絕對不允許不經過用電器而把電流表直接連到電源
兩極。
（5）在電流表上讀數時，要注意：“先看接線柱，再看指針”。一定要弄清每一小格代表多少。
串聯

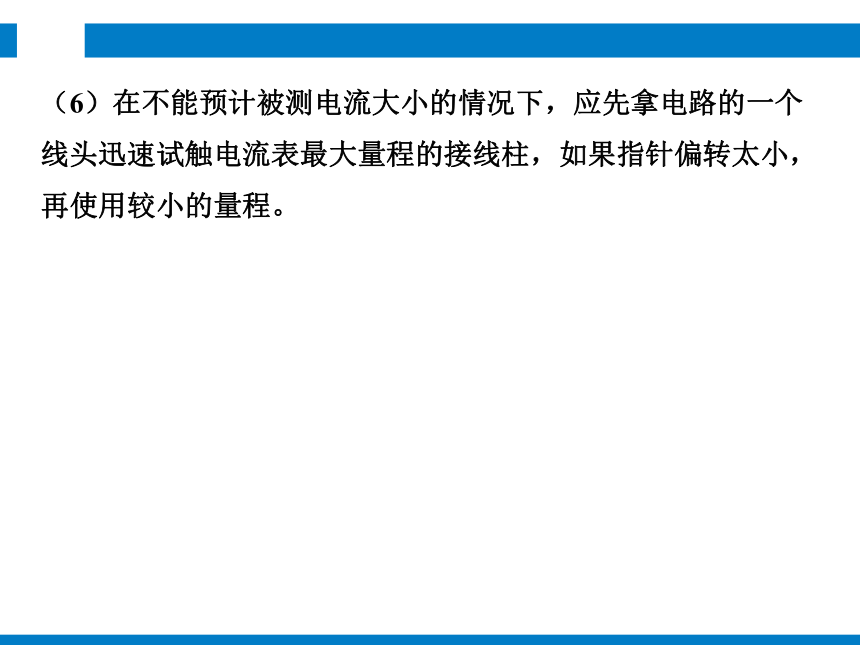

（6）在不能預計被測電流大小的情況下，應先拿電路的一個線頭迅速試觸電流表最大量程的接線柱，如果指針偏轉太小，再使用較小的量程。

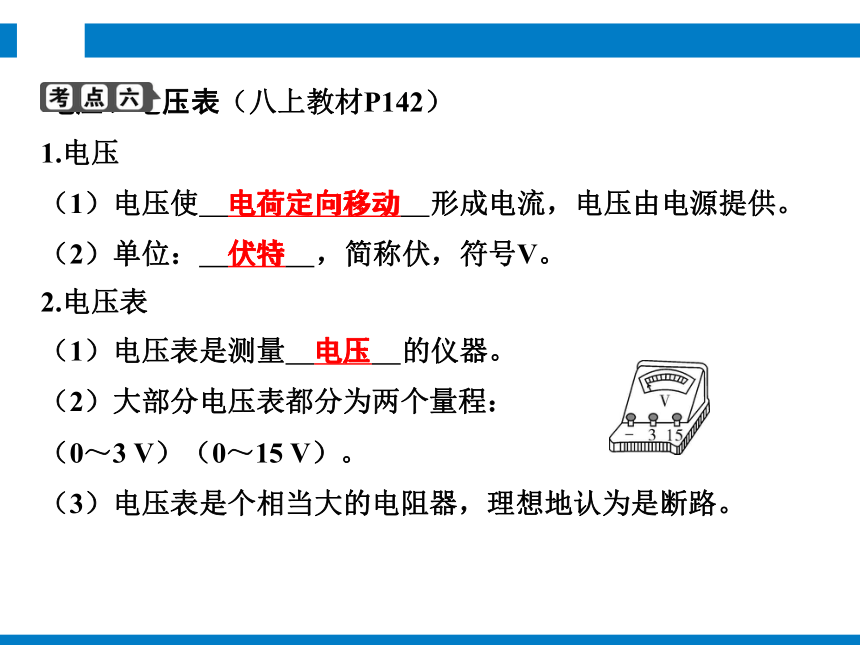

電壓、電壓表（八上教材P142）
1.電壓
（1）電壓使 　電荷定向移動　 形成電流，電壓由電源提供。
（2）單位： 　伏特　 ，簡稱伏，符號V。
電荷定向移動
伏特
2.電壓表
（1）電壓表是測量 　電壓　 的儀器。
（2）大部分電壓表都分為兩個量程：（0～3 V）（0～15 V）。
（3）電壓表是個相當大的電阻器，理想地認為是斷路。
電壓
3.使用電壓表測量電路中的電壓
（1）正確選擇量程。（試觸法）
（2）電壓表必須與被測的部分電路 　并聯　 。
（3）電壓表的“＋”接線柱接在跟電源正極相連的那一端。
（4）測量時，在電壓表上讀數的方法與電流表相似。
并聯
4.常見的電壓值
一節干電池 1.5 V
一節鉛蓄電池 2 V
一塊手機電池 3.7 V
家庭電路 220 V
人體安全電壓 不高于36 V
電阻（八上教材P135）
1.電阻表示導體對電流的 　阻礙作用　 。導體的電阻值越大，表示導體對電流的阻礙作用越大。
2.電阻的單位是 　歐姆　 ，簡稱歐，符號 　Ω　 。
阻礙作用
歐姆
Ω
3.決定電阻大小的因素
（1）導體的電阻是導體本身的一種性質，它的大小取決于導體的 　長度　 、 　橫截面積　 和 　材料　 ，還有溫度對電阻也有影響。
長度
橫截面積
材料
（2）研究導體電阻與哪些因素有關時所采用的方法是控　控制 。
（3）在相同溫度條件下，同種材料制成的導體，長度越長，電阻越 　大　 ；相同長度，橫截面積越小，電阻越 　大　 。
控制變量法
大
大
4.滑動變阻器
（1）原理：對材料、橫截面積不變的導體，通過改變接入電路中的電阻絲的 　長度　 而使電阻發生改變。
（2）滑動變阻器的實物圖、結構圖和元件符號：
（3）可以通過改變滑動變阻器接入電路中的電阻而改變電路中的電流。使用時必須注意，要使接入電路部分的電阻絲的長度可變，通常使用“ 　一上一下　 ”兩個接線柱。
長度
一上一下
1.電荷間的相互作用
　　在進行物體帶電情況的判斷時，當兩個物體相互吸引，應考慮到其中一個物體可能不帶電的情況。
例1　(2022，寧波)采樣時使用的“采樣拭子”，其頂端是如圖所示的植絨拭子，安全、無毒。有一種植絨方式是：植絨機產生數萬伏的高壓靜電，通過電子轉移讓噴頭中的絨毛帶上負電荷，然后在被植絨物體表面噴涂上膠粘劑，移動噴頭靠近被植絨物體，絨毛在高壓靜電作用下從噴頭中飛升到被植絨物體表面，呈垂直狀植在涂有膠粘劑的物體表面。上述植絨過程中蘊含了許多科學知識，下列描述不合理的是( )
A.噴頭中的絨毛帶上負電荷，是由于絨毛得到了電子
B．以移動的噴頭為參照物，被植絨物體是運動的
C．絨毛能在高壓靜電作用下運動，是由于能量
可以創生
D．絨毛從噴頭中飛升到被植絨物體表面，是由
于力能改變物體的運動狀態
C
變式1　如圖所示，用細線將吸管懸掛起來。小明用餐巾紙摩擦吸管使其帶電，將某一物體放在吸管的一端，發現吸管向該物體靠近，由此 　不能　 （選填“能”或“不能”）判斷該物體為帶電體；小明用絲綢摩擦過的玻璃棒靠近該吸管時，觀察到玻璃棒吸引吸管，由此可知吸管帶 　負　 電，在與吸管摩擦的過程中餐巾紙 　失去　 （選填“失去”或“得到”）電子。
不能
負
失去
2.電路設計
　　串聯和并聯兩種電路連接方式各有特點，串聯電路中各用電器只能同時工作或停止；而并聯電路中各支路用電器可以同時工作，也可以單獨工作，開關有干路與支路之分。我們應學會根據實際需要設計簡單電路。
例2　(2023，麗水)公交車后門左右扶桿上各裝有一個按鈕開關(如圖)。當乘客按下任一按鈕時，蜂鳴器響起提示音，提醒司機有乘客要下車。下列電路符合要求的是( )
B
變式2　如圖是某品牌的榨汁機。該榨汁機設置了雙重開關，電源開關S1和安全開關S2。當杯體倒扣在主機上時，S2自動閉合，此時再閉合S1，電動機才能啟動，開始榨汁。下列符合要求的電路圖是( )
C
3.電流表、電壓表的使用
　　電流表應與被測電路串聯，由于其內阻很小，所以分析電路時將它看作導線。電壓表應與被測電路并聯，由于其內阻很大，所以分析電路時將它看作開路。
例3　(2023，溫州)用伏安法測電阻時，某次電表的指針位置如圖所示。其示數為( )
A．6.0 V
B．6.0 A
C．1.20 V
D．1.20 A
C
變式3　如圖所示電路，甲、乙是兩只電表，閉合開關S后，兩燈泡串聯，則下列說法中正確的是（　C?。?br/>A．甲是電流表，乙是電壓表
B．甲、乙都是電壓表
C．甲是電壓表，乙是電流表
D．甲、乙都是電流表
C
4.探究影響電阻大小的因素
　　影響導體電阻大小的因素有導體本身的長度、材料、橫截面積及外部的溫度。為使結論更具說服力，在實驗探究中往往要運用控制變量法，突出研究變量而保證無關變量相同。由于電阻本身難以直接測量，可以通過轉換法測量電流來反映電阻的變化。
例4　在“探究影響電阻大小的因素”的實驗中，某實驗小組同學利用如圖所示的電路分別對“導體電阻跟它的材料、長度、橫截面積有關”的猜想進行實驗驗證。實驗中使用4根電阻絲，其規格、材料如表所示。
編號 材料 長度/m 橫截面積/mm2 電流大小/A
A 錳銅合金 0.5 0.8 0.40
B 鎳鉻合金 0.5 0.8 0.32
C 鎳鉻合金 0.5 0.4 0.16
D 鎳鉻合金 1.0 0.4 0.08
（1）實驗中通過觀察 　電流表的示數大小　 來比較電阻的大小，此過程用到的研究方法是 　轉換法　 。
電流表的示數大小
轉換法
（2）分別將C、D兩根合金絲接入電路，可初步探究出的結論是 　　　　導體的材料、橫截面積相同時，長度越長，電阻越大　 。
（3）分別將 　B、C　　 （填編號）兩根合金絲接入電路，可初步探究出的結論是導體的材料、長度相同時，橫截面積越小，電阻越大。
導體的材料、橫截面積相同時，長度越長，電阻
越大
B、C
變式4　為探究導體電阻大小的影響因素，某同學利用同種合金材料制成的a、b、c三條電阻絲（不考慮溫度對電阻的影響）進行實驗，a、b長度相同，b、c粗細相同，如圖1所示。連接電路，分別接入電阻絲a、b、c，閉合開關后電流表的三次示數如圖2所示。
根據示數可以得出以下結論：
（1）電阻大小不僅跟導體橫截面積有關，還跟導體 　長度　 有關。
長度
（2） 　c　 （選填“a”“b”或“c”）電阻絲的阻值最小。
c
5.滑動變阻器的使用
　　滑動變阻器在電路中的正確連接方式是連接“一上一下”兩個接線柱，哪一段電阻絲被接入電路中是由下面的接線柱決定的，接入的部分是下面被連接的接線柱與滑片P之間的部分。
例5　在探究一個用電器中電流隨電壓變化關系時，小明連接好的電路如圖所示，閉合開關，發現電流表、電壓表均有示數，調節滑動變阻器，電流表、電壓表示數都不變化，小明連接的電路有不妥之處，改正的方法是（　B?。?br/>B
A.將導線K的a端移至接線柱A
B.將導線M的c端移至接線柱B
C.將導線M的c端移至接線柱D
D.將導線L的b端移至接線柱D
變式5　如圖所示，當變阻器的滑片P向右移動使得電路中電流變小，電路的E、F點與滑動變阻器接線柱的連接情況正確的是（　B?。?br/>A.E接A、F接B B.E接A、F接D
C.E接C、F接B D.E接C、F接D
B
　電流、電荷相互作用
1.有甲、乙、丙三個帶電的泡沫塑料小球，甲帶正電。先用甲靠近乙，發現乙被排斥；再用乙靠近丙，丙被吸引（如圖）。則下列判斷正確的是（　D　）
A.乙?guī)д?，丙帶正?br/>B.乙?guī)ж?fù)電，丙帶負電
C.乙?guī)ж?fù)電，丙帶正電
D.乙?guī)д姡麕ж?fù)電
D
2.如圖，實驗中的女生長發上揚。下列選項中，不屬于保證該實驗成功的必要條件是（　C　）
A.金屬球殼必須帶電
B.身體必須直接接觸金屬球殼
C.身體必須與金屬球殼不斷摩擦
D.身體與大地之間必須用絕緣材料隔離
C
　電路識別和特點
3.在番茄上相隔一定距離分別插入銅片和鋅片，即為番茄電池。將銅片、鋅片與電壓表相連，如圖所示。下列說法正確的是（　B?。?br/>A.鋅電極是番茄電池的正極
B.番茄電池可將化學能轉化為電能
C.番茄電池形成通路后，電子將從銅
電極流出
D.將電壓表直接接在該番茄電池上，會
損壞電壓表
B
4．(2023，金華)某停車場有自動和人工兩種抬桿放行方式。車輛自動識別裝置識別車牌成功，S1自動閉合，付費成功S2自動閉合，電動機工作，抬桿放行。若識別車牌失敗，S1無法閉合，則付費后利用人工閉合S3，電動機工作，抬桿放行。下列電路設計符合此功能的是(　　)
　電路設計
C
5．(2023，紹興)科學興趣小組開展“制作可調式電熱水壺”的活動。設計電路時要求滿足：閉合開關后，順時針調節變阻器的旋鈕滑片P時，通過發熱體的電流增大，產熱加快；同時反映發熱體功率高低的顯示儀(電壓表)示數增大。下列設計符合要求的是( )
C
6．(2023，杭州)如圖所示為多擋位加熱器的電路圖，電熱絲R1的電阻小于電熱絲R2的電阻。閉合S1和S2時，對電路的分析正確的是( )
A．R1和R2串聯
B．R1兩端的電壓小于R2兩端的電壓
C．流過R1的電流大于流過R2的電流
D．如果R1斷了，R2也不能工作
　電路連接
C
7．現有一個電壓表、若干導線、兩節干電池和一個開關，請你設計一個實驗來判斷兩段材料不同，長度、橫截面積都相同的甲、乙合金絲電阻的大小。
(1)畫出實驗電路圖。
(2)說明實驗的步驟以及需要測量的物理量。
(3)小金認為：根據上述操作即可判斷這兩種材料導電性能的強弱。你認為小金得出結論的依據是什么？(不考慮溫度對電阻的影響)
解：(1)如圖所示
(2)①按答圖連接電路，閉合開關，讀出電壓表示數U1；②斷開開關，將電壓表接到R乙兩端，閉合開關，讀出電壓表示數U2；③比較兩次示數大小。
(3)根據歐姆定律，導體兩端的電壓等于電流和電阻的乘積，而串聯電路中，電流處處相等，所以導體電壓之比等于電阻之比，導體電阻越大，導電性能越弱。又因?yàn)閷?dǎo)體電阻大小與導體導電性能的強弱、長度、橫截面積有關，當導體長度、橫截面積相同時，導體的電阻越小，導電性能越強。
8．(2022，臺州)某同學做了一個如圖所示的“魔法火焰”實驗：加熱鉛筆芯時，小燈泡慢慢亮了起來！下列有關判斷正確的是( )
A．電源電壓變大　　
B．鉛筆芯電阻變大
C．電路中電流變大
D．小燈泡功率變小
　探究影響導體電阻大小的因素
C
9.（2021，臺州）某興趣小組欲利用如圖所示的裝置研究“鎳鉻合金絲電阻大小與溫度的關系”。
（1）圖中的鎳鉻合金絲通電后，使燒瓶?jī)?nèi)煤油的溫度升高，這是因?yàn)殡娏骶哂?　熱　 效應。
熱
（2）用筆畫線代替導線將圖中電路連接完整，并寫出實驗步驟。
解：連線如圖；
實驗方案：
