2024浙江省中考科學
復習課件
第27講　光的折射

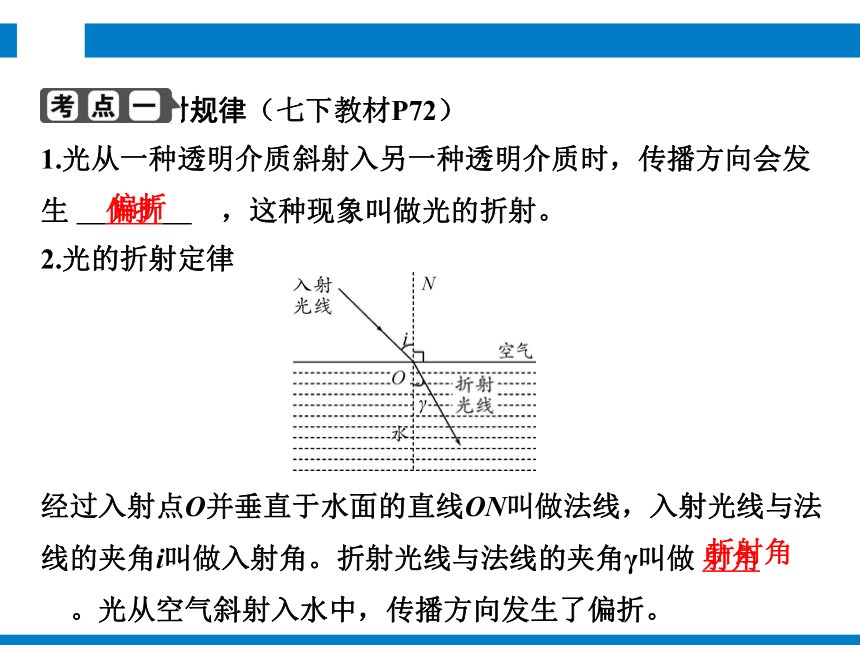

光的折射規律（七下教材P72）
1.光從一種透明介質斜射入另一種透明介質時，傳播方向會發生 　偏折　 ，這種現象叫做光的折射。
偏折
2.光的折射定律
經過入射點O并垂直于水面的直線ON叫做法線，入射光線與法線的夾角i叫做入射角。折射光線與法線的夾角γ叫做 射角　 。光從空氣斜射入水中，傳播方向發生了偏折。
折射角

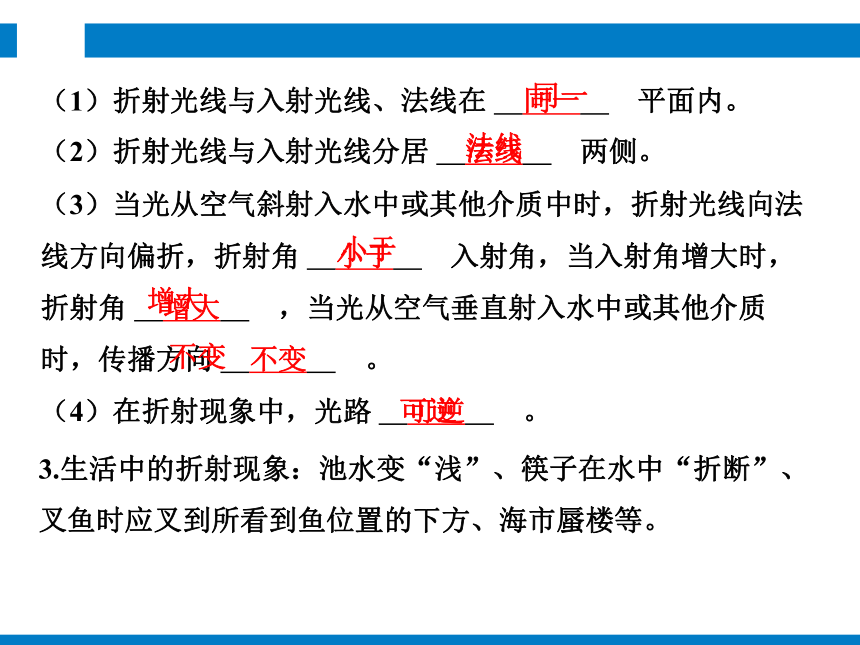

（1）折射光線與入射光線、法線在 　同一　 平面內。
（2）折射光線與入射光線分居 　法線　 兩側。
同一
法線
（3）當光從空氣斜射入水中或其他介質中時，折射光線向法線方向偏折，折射角 　小于　 入射角，當入射角增大時，折射角 　增大　 ，當光從空氣垂直射入水中或其他介質時，傳播方向 　不變　 。
（4）在折射現象中，光路 　可逆　 。
小于
增大
不變
可逆
3.生活中的折射現象：池水變“淺”、筷子在水中“折斷”、叉魚時應叉到所看到魚位置的下方、海市蜃樓等。

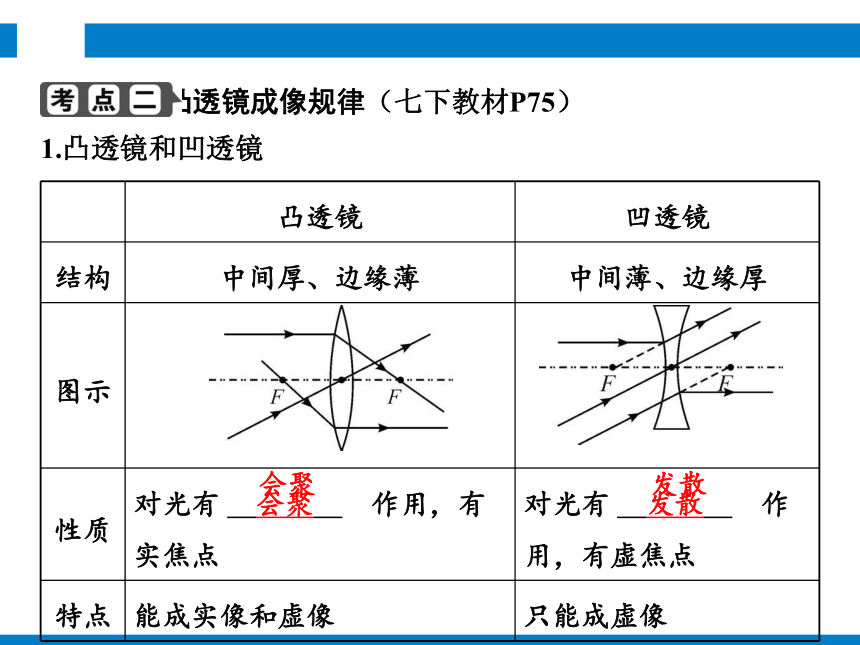

透鏡和凸透鏡成像規律（七下教材P75）
1.凸透鏡和凹透鏡
凸透鏡 凹透鏡
結構 中間厚、邊緣薄 中間薄、邊緣厚
圖示
性質 對光有 　會聚　 作用，有實焦點 對光有 　發散　 作用，有虛焦點
特點 能成實像和虛像 只能成虛像
會聚
發散

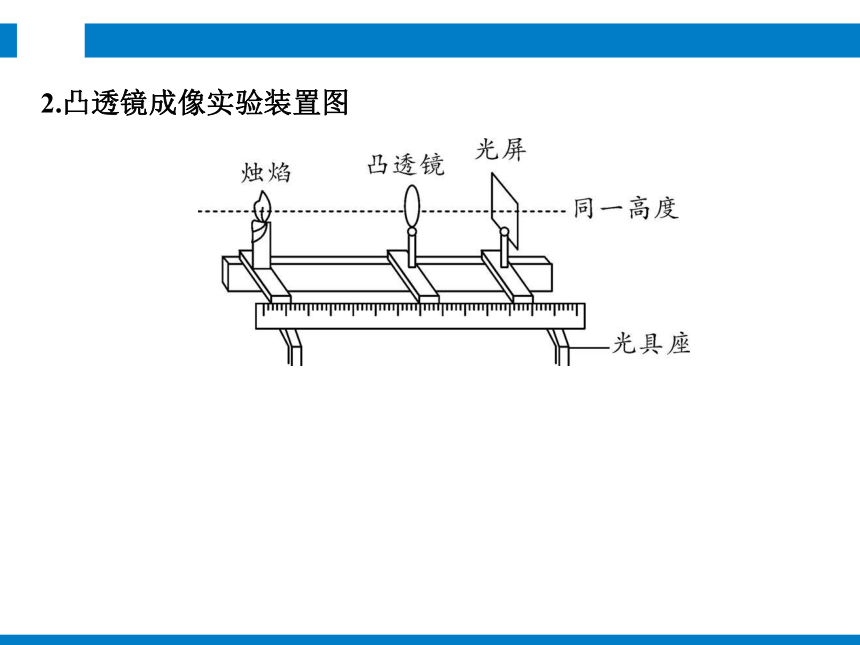

2.凸透鏡成像實驗裝置圖
物距與焦距的關系 像距與焦距的關系 像的性質
倒立、正立 放大、縮小、等大 虛像、實像 應用
u＞2f 　　v＝2f　 倒立 縮小 實像 照相機
u＝2f 　　v＝2f　 倒立 等大 實像 測焦距
f2f 　　2f　 　倒　倒 ＝2f　 投影儀
u＝f 不成像
uf＜v＜ 2f
v＝2f　

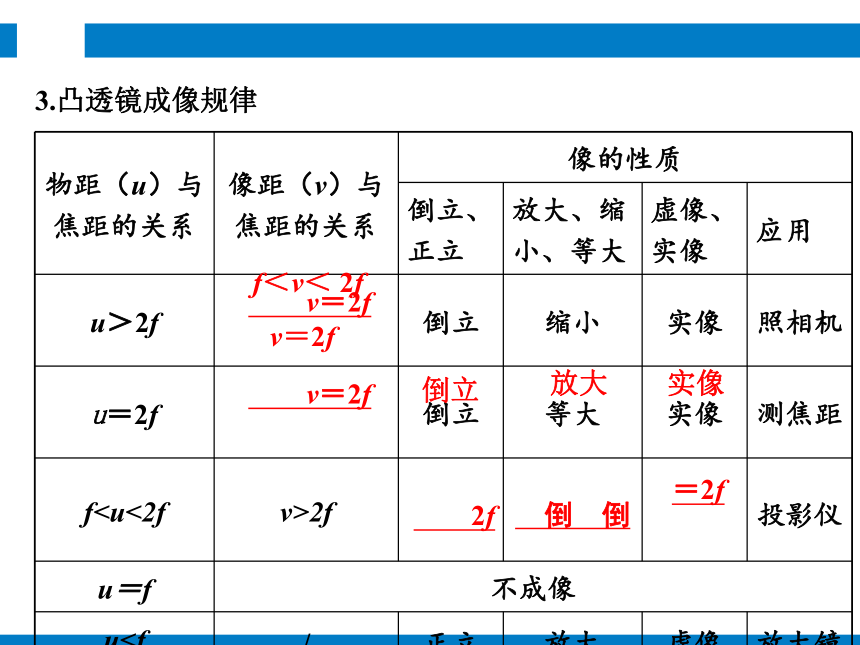

3.凸透鏡成像規律
倒立
放大
實像

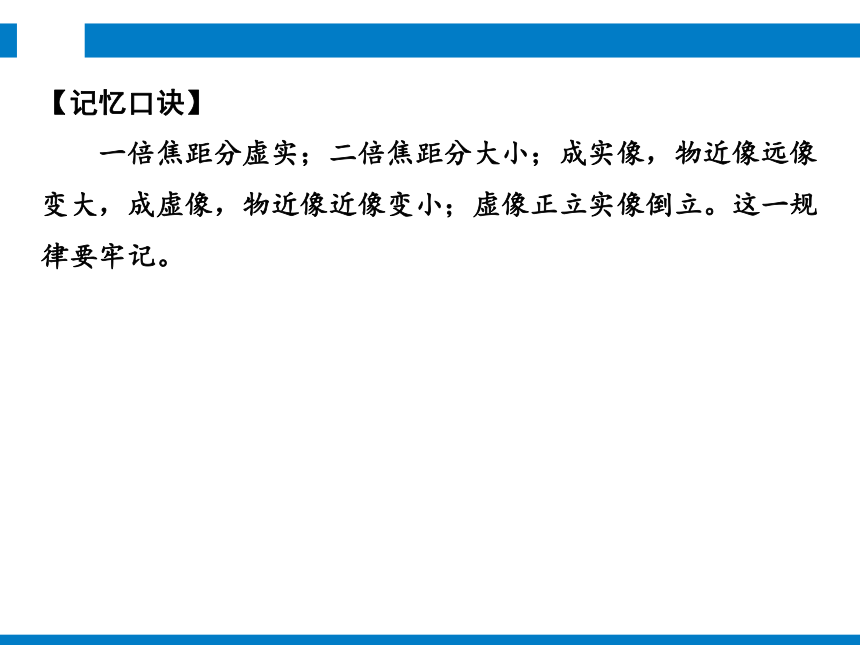

【記憶口訣】
　　一倍焦距分虛實；二倍焦距分大小；成實像，物近像遠像變大，成虛像，物近像近像變小；虛像正立實像倒立。這一規律要牢記。

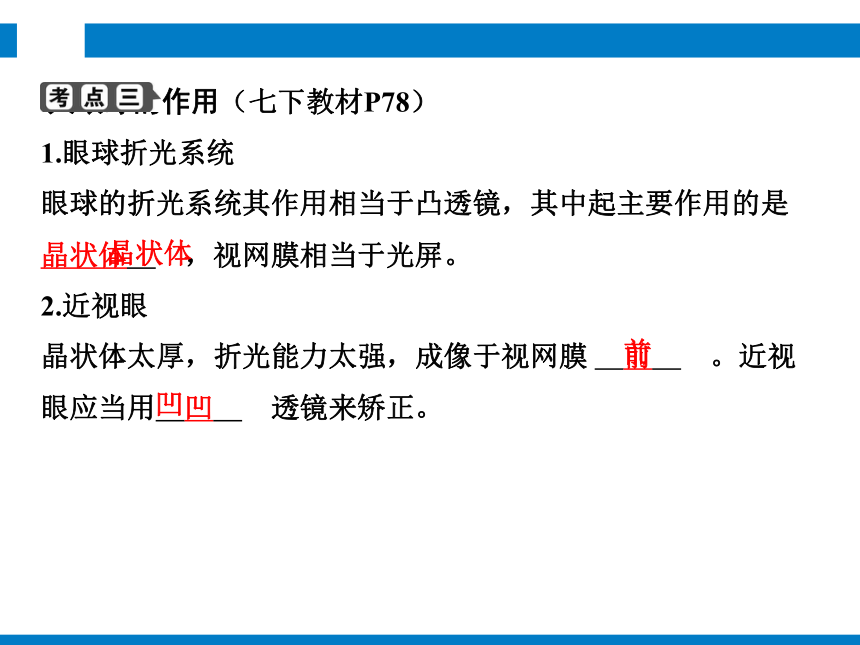

人眼球的作用（七下教材P78）
1.眼球折光系統
眼球的折光系統其作用相當于凸透鏡，其中起主要作用的是 　晶狀體　 ，視網膜相當于光屏。
2.近視眼
晶狀體太厚，折光能力太強，成像于視網膜 　前　 。近視眼應當用　凹　 透鏡來矯正。
晶狀體
前
凹
3.遠視眼
晶狀體太薄，折光能力太弱，成像于視網膜 　后　 。遠視眼應當用 　凸　 透鏡來矯正。
4.人眼球的成像特點
因?yàn)橛^察的物體在兩倍焦距以外，所以在視網膜上成倒立、縮小的實像。
后
凸

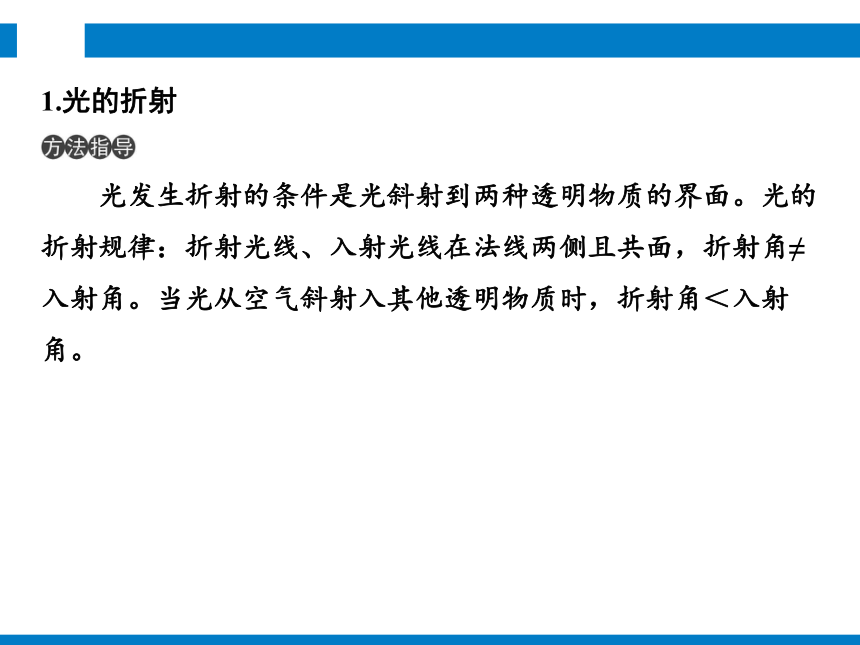

1.光的折射
　　光發生折射的條件是光斜射到兩種透明物質的界面。光的折射規律：折射光線、入射光線在法線兩側且共面，折射角≠入射角。當光從空氣斜射入其他透明物質時，折射角＜入射角。

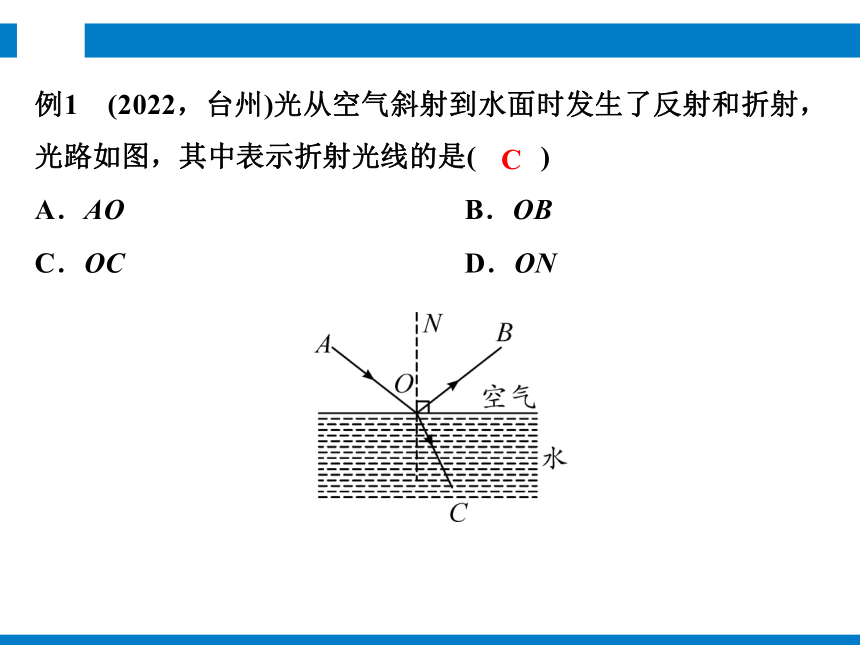

例1　(2022，臺州)光從空氣斜射到水面時發生了反射和折射，光路如圖，其中表示折射光線的是( )
A．AO　 　 B．OB　 　
C．OC　 　 D．ON
C
變式1　如圖1所示，為探究光折射時的特點，小華將一束激光射至空水槽底部的P點，形成一個光斑，然后向水槽內慢慢注水，水槽底部光斑的位置將 　向左移動　 （選填“向左移動”“向右移動”或“不動”）。為了顯示光的傳播路徑，小華自制了如圖2所示的可折轉光屏，利用它可以驗證折射光線、入射光線和法線是否在 　同一平面　 。
向左移動
同一平面
2.凸透鏡成像
　　歸納凸透鏡成像規律可得：一倍焦距分虛實，物體在一倍焦距以內成虛像，以外成實像；虛像與物體同側，都是正立的，實像與物體異側，都是倒立的。二倍焦距分大小，物體在二倍焦距以外成縮小的像，二倍焦距處成等大的像，一倍焦距與二倍焦距之間成放大的像。
例2　在探究凸透鏡成像實驗中，小柯不斷改變蠟燭到透鏡的距離，移動光屏尋找蠟燭的像，并將實驗結果記錄在下表中。
序號 蠟燭到透鏡的距離 像的特點
1 20.0 倒立縮小的實像
2 16.0 倒立等大的實像
3 12.0 倒立放大的實像
4 6.0 ？
（1）第4次實驗中，小柯移動光屏只觀察到模糊的圓形光斑。若要觀察到此時所成的像，正確的操作是取下光屏，透過凸透鏡觀察察察察像　 。 　
取下光屏，透過凸透鏡
觀察像
（2）小柯在第1次實驗的基礎上，換用另一個凸透鏡后，發現光屏上的像不清晰，把光屏慢慢地向凸透鏡方向移動，光屏上又出現了清晰的像。若第1次實驗?zāi)M的是正常眼球的成像情況，則換用透鏡后的實驗是在模擬 　近視眼　 的成像情況。
近視眼
變式2　小金在實驗室利用光具座研究凸透鏡成像的規律。
（1）當小金將三個元件移動到圖示位置時，光屏上出現了清晰的像，請你根據此現象回答下列問題：光屏上像的性質為
　倒立、等大的實像　 ，并推算出焦距為 　20.0　 厘米。
倒立、等大的實像
20.0
（2）保持蠟燭和凸透鏡位置不變，小金換了個凸透鏡繼續實驗，并使透鏡光心、蠟燭焰心和光屏中心三者高度相同，但在透鏡右側無論怎樣移動光屏都無法在屏上成像（光具座足夠長）。請你幫助小金分析產生此現象的原因： 　因?yàn)閾Q的凸透鏡焦距大于或等于40厘米，所以物距小于或等于1倍焦距，因此得不到實像　 。
因?yàn)閾Q的凸透
鏡焦距大于或等于40厘米，所以物距小于或等于1倍焦距，因
此得不到實像
1．(2023，紹興)小敏透過水杯看見《科學作業本》上的“科”字呈如圖所示的放大效果。下列選項中與其成像規律相同的是( )
　光的折射
D
2.如圖是游客在公園觀賞金魚的場景。游客能看到水中的金魚是因?yàn)檠劬邮盏搅私痿~反射出來的光。金魚反射出來的光進入人眼的路徑是（　A　）
第2題圖
A
B
C
D
A
3．(2023，舟山)將平行光射向某一個光學元件，光路如圖所示，該元件是( )
A．平面鏡 B．凸透鏡
C．凹透鏡 D．反光鏡
B
4.（2021，杭州）一束光從空氣中斜射向玻璃磚并穿過，其光路如圖所示，關于四個角的大小關系正確的是（　A　）
A.α1＞γ1 B.α2＞γ2
C.α1＝α2 D.γ1＝γ2
A
5．太陽光穿過地球大氣層時會發生折射。如果沒有這層大氣，會出現( )
A．日出會提前，日落會延遲
B．日出和日落都會提前
C．日出會延遲，日落會提前
D．日出和日落都會延遲
C
6．(2022，湖州)三棱鏡是一種重要的光學元件，光通過三棱鏡的傳播路線是怎樣的呢？小越用紅光以一定角度射到三棱鏡上，光路圖如圖1所示。改變?nèi)肷浣嵌龋饴穲D如圖2、圖3所示。
(1)經過兩次折射后，紅光均向三棱鏡的___________(選填“頂角A”或“底面BC”)偏折。這個規律對于其他的單色光成立嗎？小越選用其他不同的單色光重復上述實驗，發現了同樣的規律。
底面BC
(2)了解了小越的探究后，老師建議小越把凸透鏡分割成兩部分進行思考，如圖4所示。小越經過分析和綜合，理解了凸透鏡對光具有_________作用的原因。
(3)利用三棱鏡還可以進行的探究實驗是____________________
__________________。
會聚
研究白光是由哪些顏
色的光組成的
7.雨過天晴，有時天空會出現美麗的彩虹。如圖為彩虹的形成示意圖，根據圖中信息并結合所學知識，對彩虹的形成作出解釋。
答：太陽光經雨滴發生折射形成單色光，各種單色光經雨滴的反射和折射后以不同角度射出，高度不同導致經雨滴折射進入人眼的單色光不同，數量巨大的雨滴最終導致各種單色光大量進入人眼，使人觀察到彩虹。
8.同學們學習了“光的折射”后，知道了光從空氣斜射入玻璃中時，折射角小于入射角。入射角增大，折射角也增大。那么當光從空氣斜射入玻璃中時，折射角與入射角大小是否成正比呢？
【建立猜想】折射角與入射角大小可能成正比。
【實驗探究】同學們測得了四組實驗數據。
第2次實驗如圖所示，請將實驗數據填入表格中。
實驗序號 1 2 3 4
入射角 20° 40° 60° 80°
折射角 13° 　25°　 35° 41°
25°
【實驗結論】折射角與入射角大小 　不成正比　 （選填“成正比”或“不成正比”）。
【評價與交流】根據實驗數據，還可以得出的結論是
　光從空氣斜射入玻璃中時，折射角增大值小于入射角增大值（合理即可）　 。
不成正比
光從空氣斜射入玻璃中時，折射角增大值小于入射角增大
值（合理即可）
　凸透鏡成像規律及其應用
9.（2022，紹興）如圖，小敏在家中做凸透鏡成像實驗，墻上出現一個倒立縮小清晰的像，下列說法正確的是（　D　）
A.墻上所成的燭焰像是虛像
B.手和透鏡的影子是光的反射形成的
C.若透鏡不動，蠟燭遠離透鏡，手和透鏡的影子大小不變
D.若蠟燭不動，透鏡靠近蠟燭，能再次呈現清晰的燭焰像
D
10.（2021，臺州）“方寸天地納寰宇”描述了小小眼球可盡觀廣袤世界。下列能夠解釋眼球成像原理的是（　A　）
A
B
C
D
A
11. 照相機和放大鏡都是凸透鏡成像原理的具體應用。對應圖，下列關于照相機、放大鏡使用和成像的說法正確的是（　A　）
A.照相機：被拍物體應在甲區域內，成倒立縮小實像
B.照相機：被拍物體應在乙區域內，成倒立縮小實像
C.放大鏡：被觀察物體應在乙區域內，成正立放大虛像
D.放大鏡：被觀察物體應在丙區域內，成正立放大實像
A
12．(2023，寧波)在“探究凸透鏡的成像特點”實驗中，小寧將蠟燭放在離凸透鏡一倍焦距內，如圖所示，燭焰在凸透鏡左側成一個正立、放大的像。
(1)這個像是實像還是虛像？
答案是_________。
(2)小寧用眼透過凸透鏡直接觀察到此像，是因?yàn)楣鈴腳_______
(選填“燭焰”或“此像”)發出，通過凸透鏡后進入人眼。
虛像
燭焰
13.（2021，湖州）小明用手機拍照，發現手機鏡頭過于靠近拍攝對象時（如圖所示）無法正常對焦，拍出的照片模糊，此時像成在感光器（相當于光屏） 　后　 （選填“前”或“后”）。小明發現將 　凸　 透鏡緊靠在手機鏡頭上可以解決這一問題，從而理解了手機微距鏡頭的工作原理。
后
凸
　探究凸透鏡成像規律
14.實驗室利用光具座研究凸透鏡成像的規律。當三個元件移到圖示位置時，光屏上出現了清晰的像。回答下列問題：
（1）光屏上像的性質為 　倒立、縮小、實像 　 。
（2）關于本實驗中得到的像在生活中的應用，舉一個例子：
　照相 機　 。
倒立、縮小、實像
照相機
(3)從圖中讀出物距為_(kāi)_______cm。并推算出焦距為_(kāi)______(填字母)。
A．f＜15 cm　　 B．15 cm＜f＜20 cm
C．f＞30 cm
(4)如果保持蠟燭與凸透鏡的位置不變，撤去光屏，是否仍然成像？_____________。
40.0
B
仍然成像
15.（2021，紹興）小敏做了如下三個光學實驗：
（1）圖甲是“探究光的反射定律”的實驗，小敏轉動激光筆，使入射光束EO貼著紙板繞入射點O沿逆時針?lè)较蜣D(zhuǎn)動，可觀察到反射光束OF沿 　順　 時針?lè)较蜣D(zhuǎn)動。
順
（2）圖乙是“探究平面鏡成像規律”的實驗，小敏選擇玻璃板而不選擇平面鏡的原因是 　便于確定像的位置　 。
便于確定像的位置
（3）圖丙是“研究凸透鏡成像規律”的實驗，此時光屏上成清晰的像，小敏將凸透鏡向光源方向移動至某位置，發現在光屏上又成一個清晰、 　倒立、放大　 （填像的性質）的實像。
倒立、放大
　視力矯正
16.關于近視和遠視的成因如圖所示，下列說法正確的是（　A　）
A.甲為近視眼，可佩戴凹透鏡矯正
B.乙為近視眼，可佩戴凸透鏡矯正
C.甲為遠視眼，可佩戴凸透鏡矯正
D.乙為遠視眼，可佩戴凹透鏡矯正
A
17.（2021，寧波）如圖所示，當我們看遠處物體時，遠處物體的光線正好聚焦在視網膜上。當我們從看遠處物體改為看近處物體時（一般不小于10 cm），為了使近處物體成像在視網膜上，晶狀體凸度和焦距的變化情況分別是（　A　）
A.晶狀體凸度變大，焦距變短
B.晶狀體凸度變大，焦距變長
C.晶狀體凸度變小，焦距變短
D.晶狀體凸度變小，焦距變長
A
18.為滿足特殊人群的需求，有一種眼鏡的鏡片可以改變（如圖甲），它的改變是通過在透明的薄膜中注入或抽出光學液體來實現。圖乙是某人看遠處物體時的成像情況，此時該人的視力缺陷和矯正時應選擇的鏡片是（　A　）
A.近視眼，鏡片Ⅰ B.近視眼，鏡片Ⅱ
C.遠視眼，鏡片Ⅰ D.遠視眼，鏡片Ⅱ
A
19．太子灣公園的郁金香開了，吸引許多游客前來觀賞，在游玩時小柯看見了一些現象。
(1)陽光下，小柯看見自己在地面上留下了影子，可以用光的______________知識來解釋。
(2)來到湖邊，小柯看見湖水中的魚在藍天白云間游弋，看見的魚是光的________形成的，看見的藍天白云是光的反射形成的_______像。
直線傳播
折射
虛
(3)正常情況下，能看清遠處美麗的郁金香，主要是因?yàn)檠矍蛑衃3] __________受到睫狀肌的調節會變_____(選填“薄”或“厚”)，使像落在[6]___________，最終在________產生視覺。小柯在現場看遠處郁金香時，所成的像如圖甲所示，兩種矯正方案如圖乙，你認為小柯選擇_______方案。
晶狀體
薄
視網膜
大腦
①
探究凸透鏡成像的規律
一、提出問題
物體經凸透鏡所成像的大小、正倒跟位置有什么關系？
二、建立猜想
物體經凸透鏡所成像的大小、正倒可能跟物體與凸透鏡的距離有關。
三、實驗設計與實施
1.刻度尺的讀數： 　準確值＋估讀值＋單位　 。
2.實驗前調整燭焰、凸透鏡、光屏的中心 　在同一高度　 ，這樣做的目的是 　使像能成在光屏中央 　 。
準確值＋估讀值＋單位
在同一高度
使像能成在光屏中央
3.焦距的測量
（1）用一束平行光通過凸透鏡后在光屏上得到一個 　最小最亮 的光斑時，焦距等于 　光屏與透鏡光心　 的距離，注意光斑應在 　光屏中心 　 。
（2）移動光屏到某一位置恰能在光屏上成清晰的 　倒立、等 的像，此時蠟燭到透鏡光心的距離為凸透鏡焦距的　 2倍。
最小最亮
光屏與透鏡光心
光屏中心
倒立、等大
2
4.光屏上找不到像的原因：
（1）物距小于或等于一倍焦距。
（2）像距太大，超過了光具座的量程。
5.物距小于一倍焦距時觀察像的方法：從光屏一側，通過透鏡，觀察蠟燭所成的像。
四、分析數據和現象，得出結論
根據物距與像距的關系判斷成像特點。
五、交流與反思
1.測量像距誤差較大的原因：凸透鏡所成像的位置不容易確定。
2.用紙遮住凸透鏡一部分時的實驗現象 　能　 （選填“能”或“不能”）呈現完整的像，但像會變暗。
3.蠟燭燃燒變短的相關分析：
（1）像的位置變化：像會逐漸向上移。
（2）調節方法：蠟燭上移或光屏上移或凸透鏡下移或凸透鏡與光屏下移。
能
4.折射現象中，光路可逆的相關分析。
5.凸透鏡前加鏡片的相關分析：
（1）加遠視鏡（凸透鏡），光線提前會聚、像距變小、像變小；要仍想在光屏上得到清晰的像，光屏應向 　靠近　 透鏡的方向移動。
（2）加近視鏡（凹透鏡），光線延遲會聚、像距變大、像變大；要仍想在光屏上得到清晰的像，光屏應向 　遠離　 透鏡的方向移動。
靠近
遠離
【例1】　在“研究凸透鏡成像規律”的實驗中。
（1）某次實驗過程中，小敏移動光屏直到出現清晰的像，蠟燭、透鏡和光屏在光具座上位置如圖所示，此時所成的是倒立 　放大　 的實像。
（2）若通過移動透鏡，使光屏上再次成清晰的像，透鏡應該移到 　45　 厘米刻度處。
放大
45
（3）實驗一段時間后，原來成在光屏中央的像“跑”到圖甲所示的位置。下列操作可以讓像重新回到光屏中央的有 　①③　 。
①光屏上移一段距離
②蠟燭下移一段距離
①③
③透鏡下移一段距離
（4）研究好成像規律后，小敏模擬了近視和遠視的矯正。圖乙中，小敏給透鏡A戴上“眼鏡”（凸透鏡B），光屏上剛好出現清晰的像，摘下“眼鏡”后，光屏上的像變模糊，如圖丙所示。若要通過移動蠟燭使像再次清晰，應將蠟燭向 　遠離　 （選填“靠近”或“遠離”）透鏡方向移動一段距離。
遠離
【例2】　在“探究凸透鏡成像規律”的實驗中。
（1）圖甲中光屏上所成的像是倒立 　放大　 （選填“放大”“等大”或“縮小”）的實像，生活中 　投影儀　 （選填“照相機”“投影儀”或“放大鏡”）是利用這一原理制成的。
（2）如圖乙，線段AB為凸透鏡成像的物距倒數和像距倒數的關系，則凸透鏡焦距為 　10　 cm。
放大
投影儀
10
（3）當光屏上呈現清晰的像時，不改變圖甲中蠟燭和透鏡位置：
①若將凸透鏡換成焦距相同鏡面較小的凸透鏡，再次實驗，光屏上所成的像與原來相比 　變暗　 （選填“變小”“變暗”或“變不完整”）了。
②若將凸透鏡換成鏡面大小相同、焦距稍小的凸透鏡，再次實驗，則需將光屏 　向左　 （選填“向左”或“向右”）移動才能成清晰的像，光屏上所成的像與原來的像比 　變小　 （選填“變大”或“變小”）了。
變暗
向左
變小
