第五單元 簡單機械
17 撬杠的學問

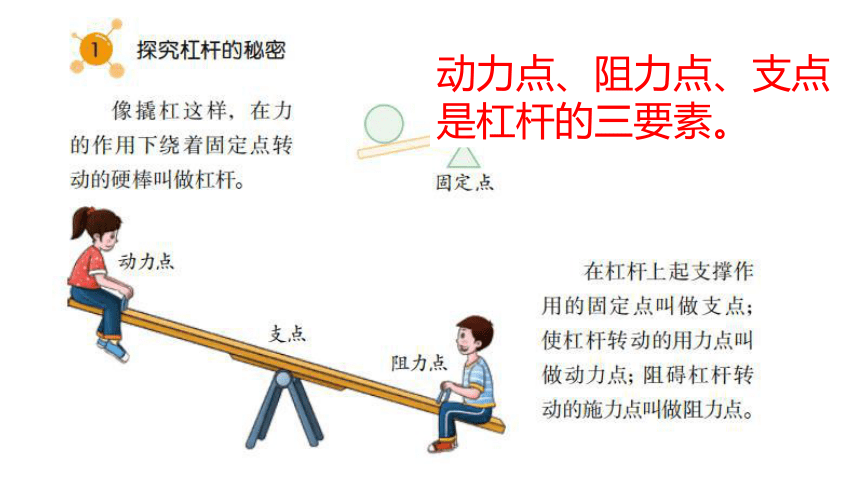

動力點、阻力點、支點是杠桿的三要素。
阻力點 動力點 支點

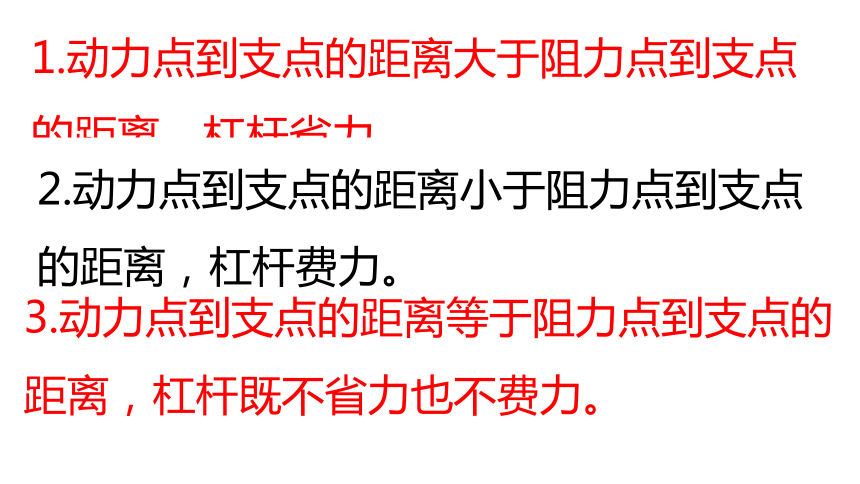

1.動力點到支點的距離大于阻力點到支點的距離，杠桿省力。
2.動力點到支點的距離小于阻力點到支點的距離，杠桿費力。
3.動力點到支點的距離等于阻力點到支點的距離，杠桿既不省力也不費力。

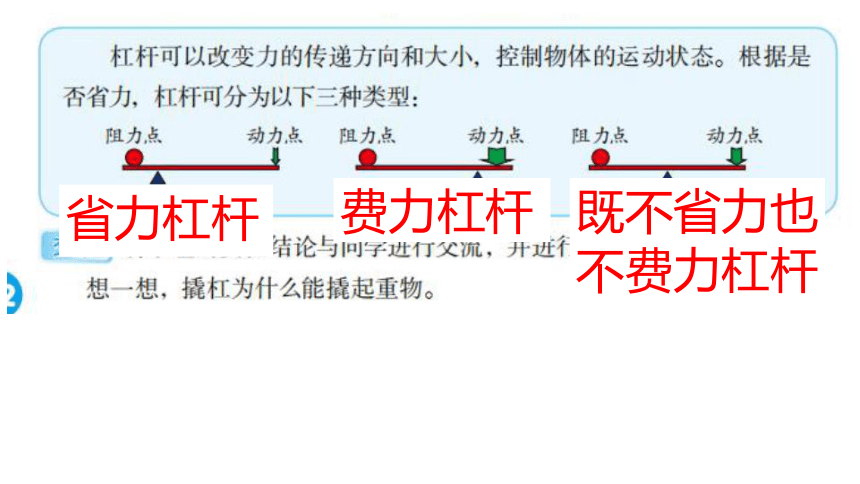

省力杠桿
費力杠桿
既不省力也不費力杠桿

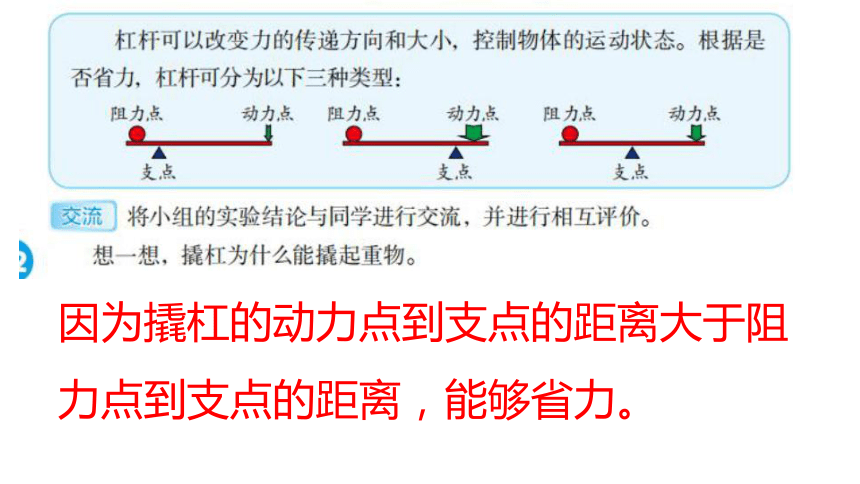

因?yàn)榍烁艿膭?dòng)力點到支點的距離大于阻力點到支點的距離，能夠省力。

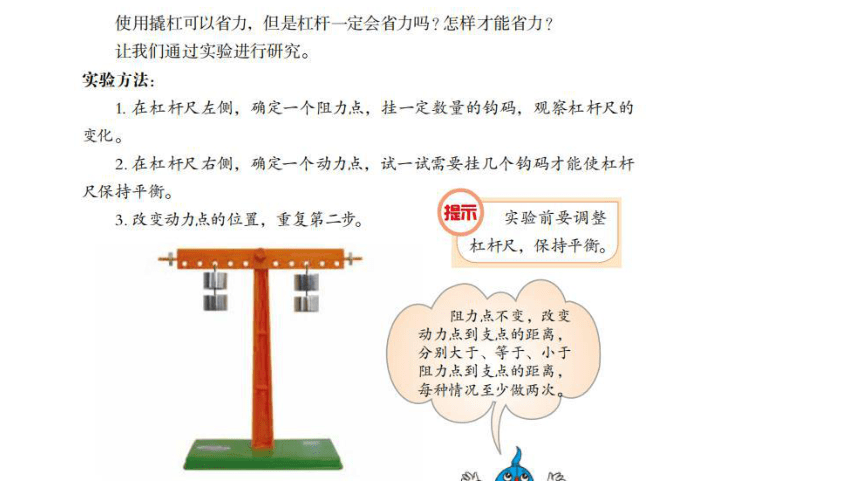

杠桿平衡條件：
動力 X 動力臂 = 阻力 X 阻力臂

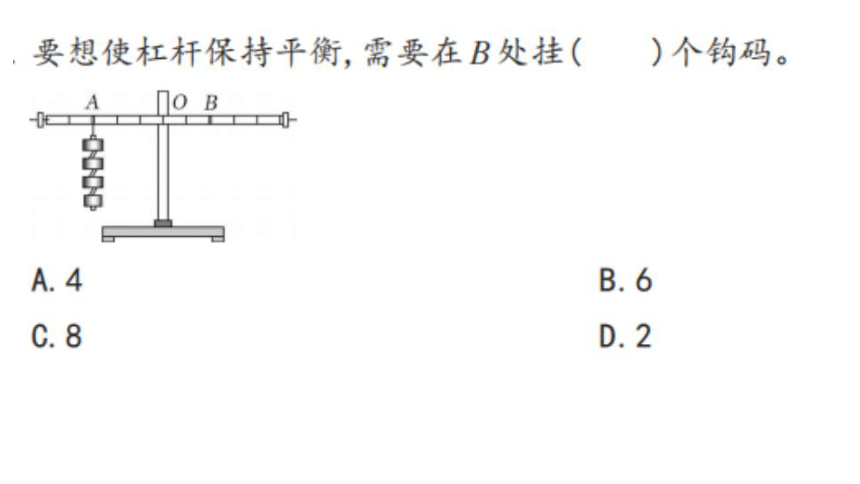

如圖，要使圖中杠桿平衡，下列( )方法是可行的。
A.左邊鉤碼右移兩格，右邊鉤碼左移一格
B.左邊鉤碼右移一格，右邊鉤碼左移一格
C.左邊鉤碼右移一格，右邊鉤碼左移兩格
.如圖所示，明明用撬棍撬動一塊石頭。他發現向上用力或者向下用力都能撬動石頭，如果沿箭頭(F)方向用力，撬棍的動力點是
A、B、C、D四點中的 點，
支點是 點，
阻力點是 點。

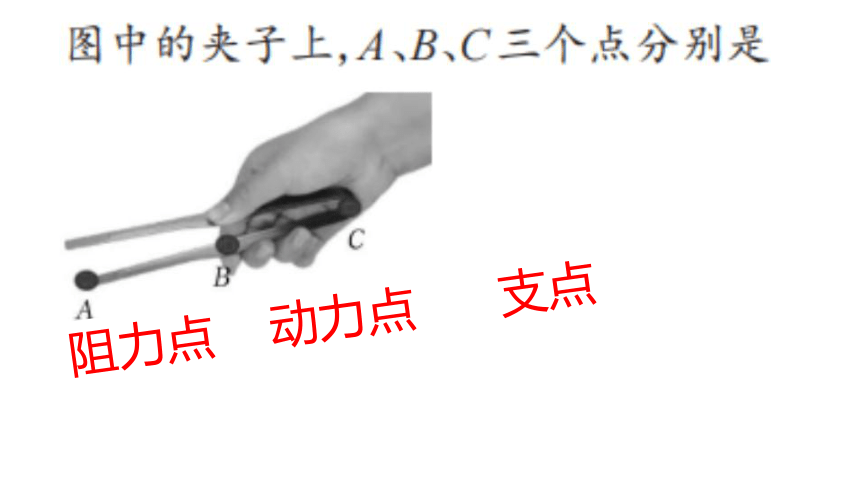

費力杠桿
費力杠桿
省力杠桿
省力杠桿
既不省力也不費力
既不省力也不費力杠桿
指甲鉗是由幾種類型杠桿構成的？它們是怎樣組合工作的？
指甲鉗是一種復合杠桿
指甲鉗由兩個杠桿組合使用，能夠?qū)⒅讣仔藜舻梅浅Ｍ昝?br/>省力杠桿
費力杠桿
指甲鉗盡管有兩個杠桿組合而成，但整體還是省力的
省力杠桿
生活中，還有哪些地方用到了杠桿？它們分別屬于哪種類型的杠桿？
1.省力杠桿：鉗子、開瓶器、羊角錘、扳手
2.費力杠桿：鑷子、釣魚竿、筷子、夾子
3.天平、蹺蹺板屬于
既不省力也不費力杠桿
