第五單元 簡單機械

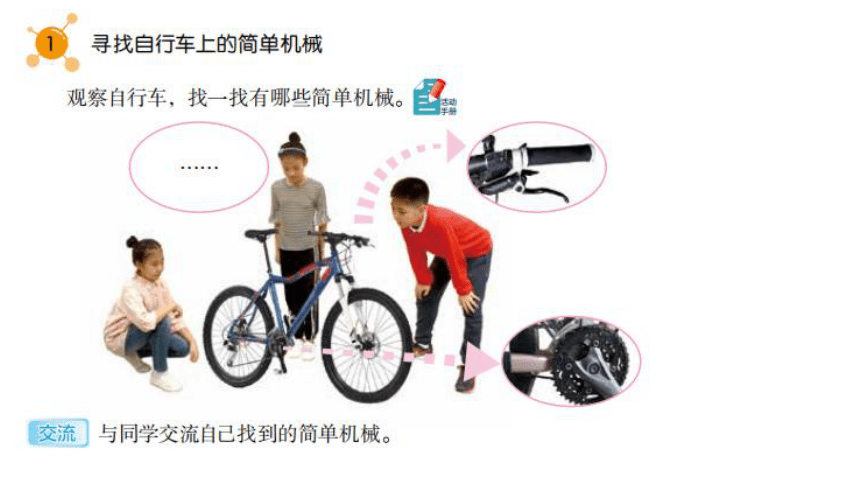

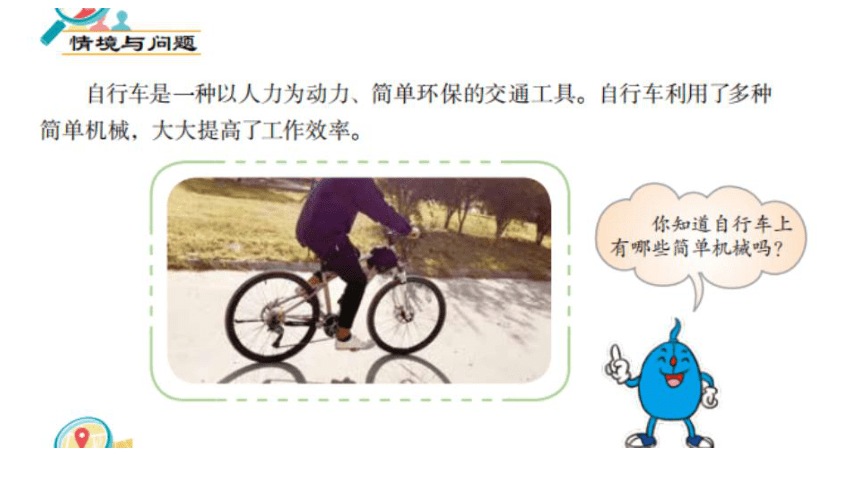

21 自行車

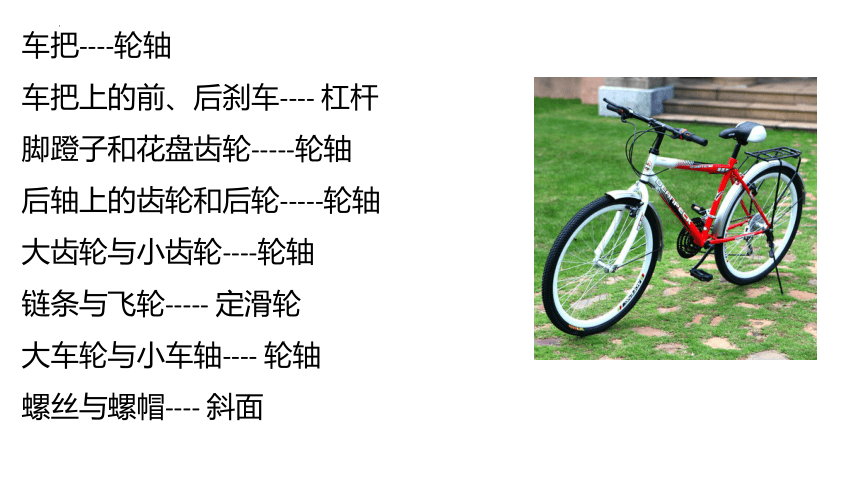

車把----輪軸
車把上的前、后剎車---- 杠桿
腳蹬子和花盤齒輪-----輪軸
后軸上的齒輪和后輪-----輪軸
大齒輪與小齒輪----輪軸
鏈條與飛輪----- 定滑輪
大車輪與小車軸---- 輪軸
螺絲與螺帽---- 斜面
車把、腳踏板、車輪、齒輪是輪軸。
螺絲釘是斜面。
剎車是杠桿。

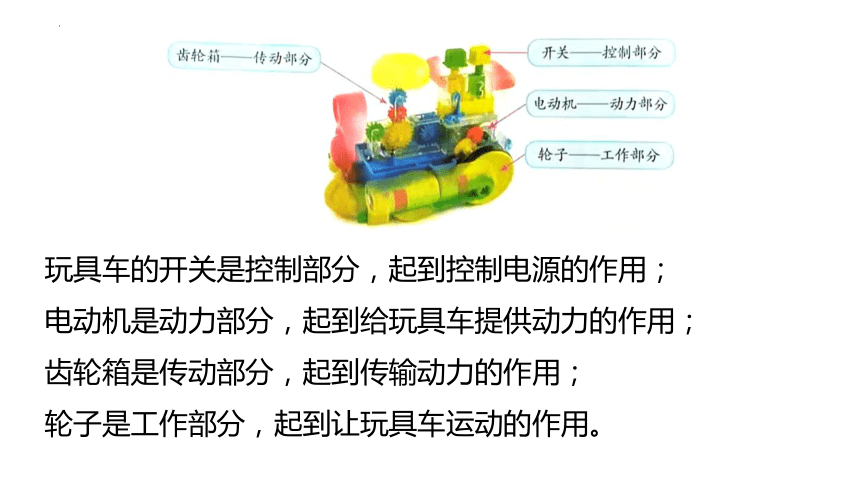

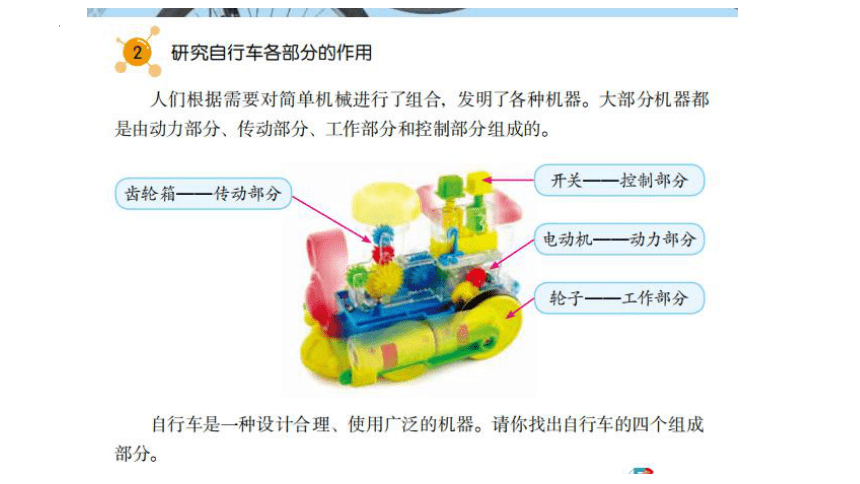

玩具車的開關是控制部分，起到控制電源的作用；
電動機是動力部分，起到給玩具車提供動力的作用；
齒輪箱是傳動部分，起到傳輸動力的作用；
輪子是工作部分，起到讓玩具車運動的作用。
車把和車閘是控制部分，腳踏板是動力部分，
齒輪和鏈條是傳動部分，車輪是工作部分。
傳遞動力
實驗結論：在鏈條傳動中，齒輪有傳遞動力的作用。大齒輪動力通過鏈條傳給小齒輪，兩輪的運動方向相同。
如果直接讓兩個齒輪咬合在一起，則一個齒輪直接帶動另一個齒輪轉動，在齒輪傳動中，齒輪有傳遞動力以及改變運動方向的作用。即一個齒輪朝一個方向轉動時，另一個齒輪就會朝相反的方向轉動，這就改變了運動的方向 。
傳遞動力
兩輪的運動方向相同
傳遞動力和
改變運動方向
兩輪的運動方向相反
用大齒輪帶動小齒輪，轉動速度快，但費力；用小齒輪帶動大齒輪，轉動速度慢，但省力。
輪子沒有氣門芯；
沒有多余的剎車線；
車鎖沒有鑰匙孔而是二維碼；
沒有車鏈子。
這種自行車叫無鏈條自行車。使用一種新的傳動機構---無鏈條軸傳動。踩腳踏板時，會帶動安裝軸系轉動，在軸系上的錐齒輪傳動后，會帶動軸轉動，軸再通過錐齒輪帶動連接后車輪的安裝軸系轉動，后車輪就往前行走了。
控制部分
動力部分
傳動部分
工作部分
