資源簡介

(共19張PPT)
設計制作小車（一）
年 級：四年級
學 科：小學科學（教科版）

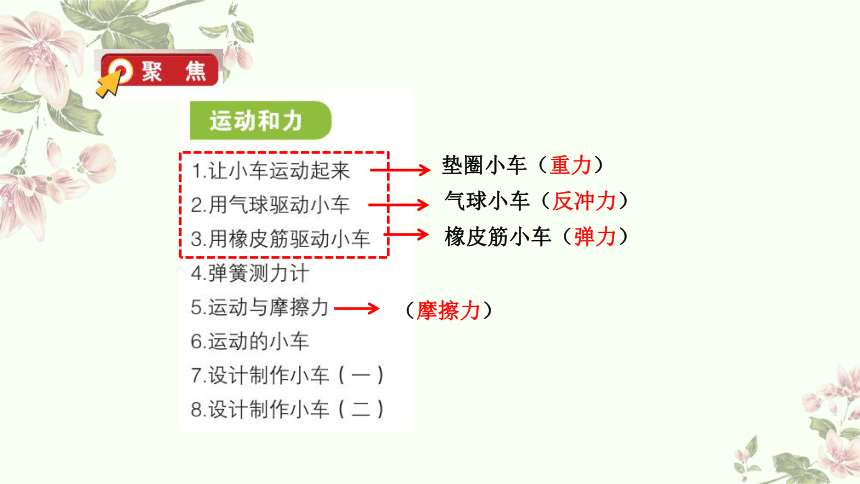

墊圈小車（重力）
氣球小車（反沖力）
橡皮筋小車（彈力）
（摩擦力）

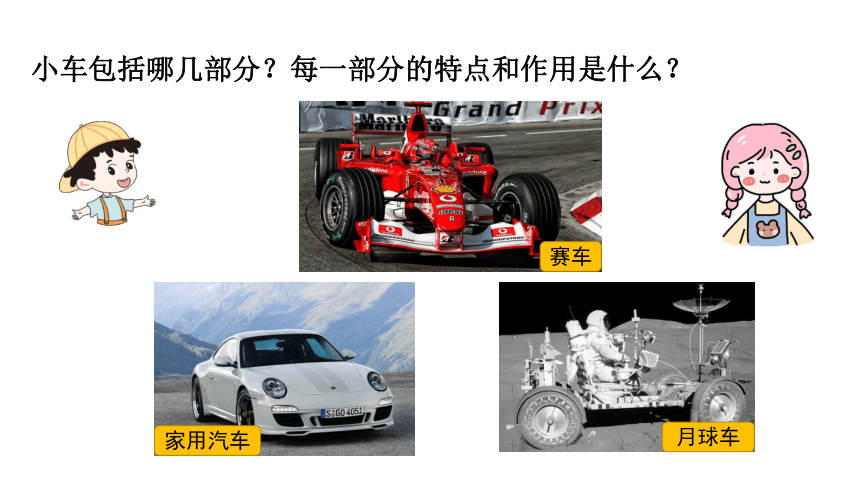

賽車
家用汽車
月球車
小車包括哪幾部分？每一部分的特點和作用是什么？

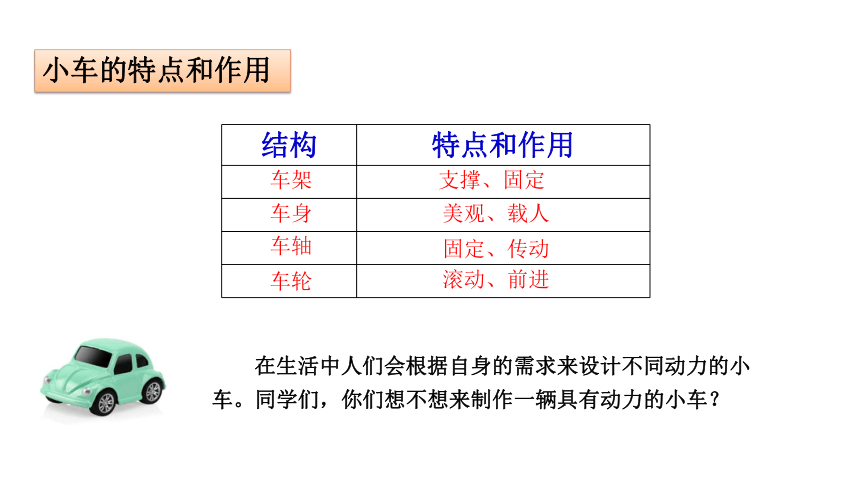

小車的特點和作用
結構 特點和作用
車架
支撐、固定
車身
美觀、載人
車軸
固定、傳動
車輪
滾動、前進
在生活中人們會根據自身的需求來設計不同動力的小車。同學們，你們想不想來制作一輛具有動力的小車？
一、明確問題
陸運集裝箱公司因業務發展，需要購買一輛運輸小車，各小組作為車輛設計工程隊，要設計制作小車模型，參加招標會，進行競標。

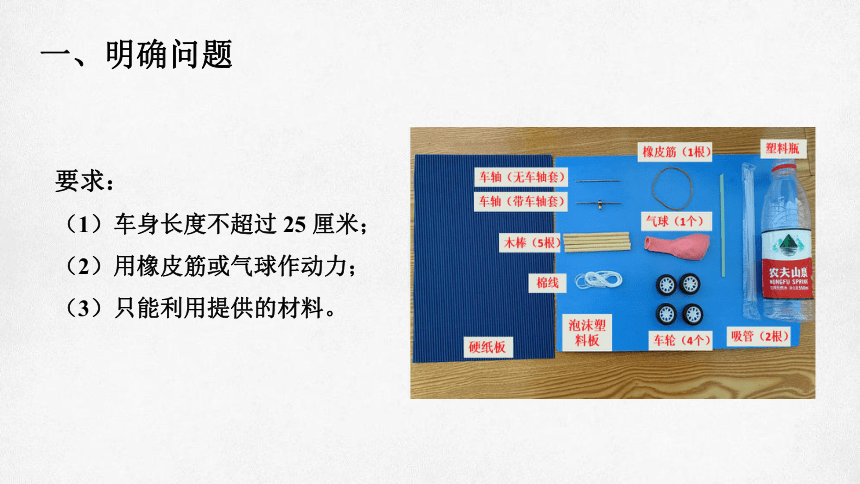

要求：
（1）車身長度不超過 25 厘米；
（2）用橡皮筋或氣球作動力；
（3）只能利用提供的材料。
一、明確問題

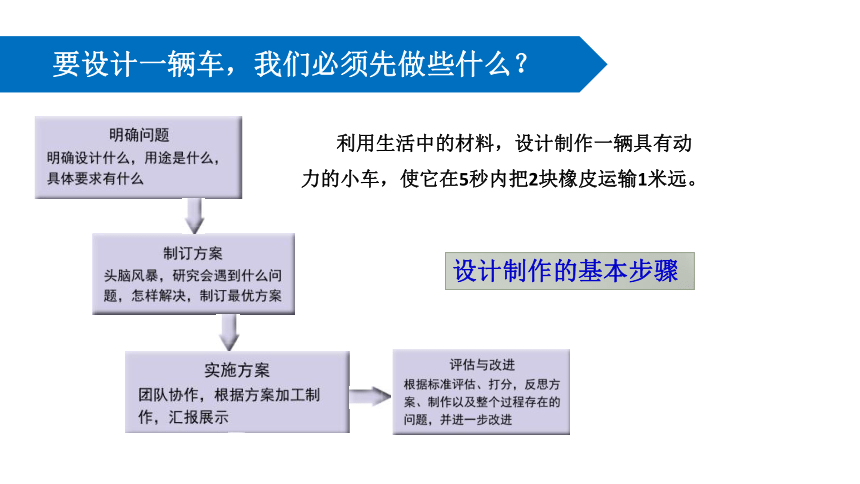

要設計一輛車，我們必須先做些什么？
設計制作的基本步驟
利用生活中的材料，設計制作一輛具有動力的小車，使它在5秒內把2塊橡皮運輸1米遠。
二、制定方案
1.小車的動力方式
2.每部分所使用的材料
3.每種材料的加工方式和使用工具
4.各部分的連接方式
需要考慮的因素：
二、制定方案
怎樣增大小車的動力？如何延長動力作用于小車的時間？
二、制定方案
小車動力過大
小車車輪原地打滑或翻車
增加小車的重量
增加輪胎的粗糙程度
解決方法
二、制定方案
如何選擇各部分所使用的材料
車身
車軸
怎樣安裝車軸能讓車輪可以自由轉動？
方法二
可以在紙盒上鉆孔，車軸可以穿過小孔。
方法一
把吸管粘在紙盒底部， 車軸穿過吸管。
在制作小車前，工程師們還必須繪制小車的設計圖。
二、制訂方案
我們可以多個角度繪制小車的設計圖，這樣可以更全面的反映小車結構。
設計圖
側視圖
正視圖
俯視圖
交流設計方案
如果能標注一
下主要部分的
尺寸就更好了。
繪制小車設計圖
設計制作的流程方法：明確問題→制定方案→實施方案→評估與改進。
制定方案時要考慮：小車的動力方式、各部分所用的材料、每種材料的加工方式以及各部分的連接方式，可以多角度的繪制設計草圖。
通過今天的學習，你們有哪些收獲？
總結提升
課堂脈絡
下節課需要準備的材料有：
