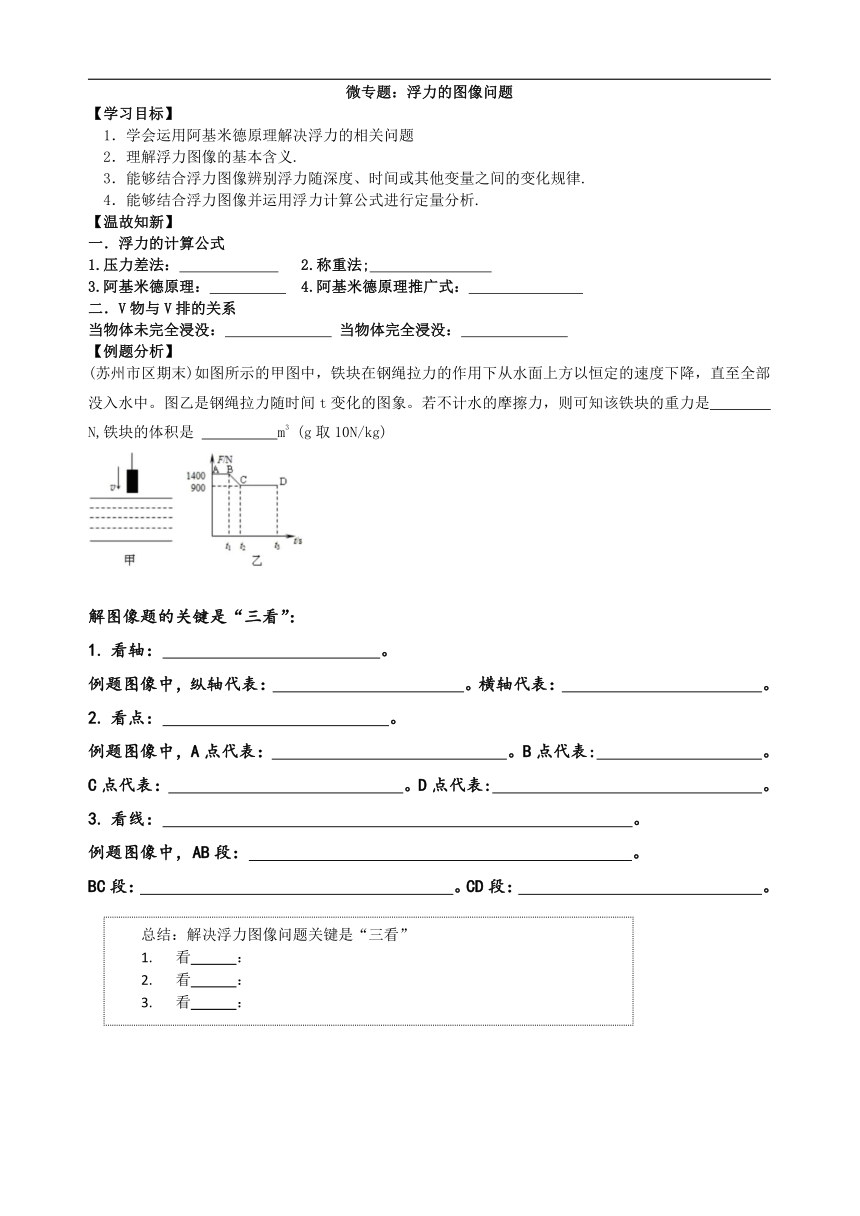

微專題：浮力的圖像問題
【學習目標】
學會運用阿基米德原理解決浮力的相關問題
理解浮力圖像的基本含義.
3．能夠結合浮力圖像辨別浮力隨深度、時間或其他變量之間的變化規律.
4．能夠結合浮力圖像并運用浮力計算公式進行定量分析.
【溫故知新】
一．浮力的計算公式
1.壓力差法： 2.稱重法;
3.阿基米德原理： 4.阿基米德原理推廣式：
二．V物與V排的關系
當物體未完全浸沒： 當物體完全浸沒：
【例題分析】
(蘇州市區期末)如圖所示的甲圖中，鐵塊在鋼繩拉力的作用下從水面上方以恒定的速度下降，直至全部沒入水中。圖乙是鋼繩拉力隨時間t變化的圖象。若不計水的摩擦力，則可知該鐵塊的重力是 N,鐵塊的體積是 m3 (g取10N/kg)
〖總結〗
解圖像題的關鍵是“三看”：
看軸： 。
例題圖像中，縱軸代表： 。橫軸代表： 。
看點： 。
例題圖像中，A點代表： 。B點代表: 。
C點代表： 。D點代表: 。
看線： 。
例題圖像中，AB段： 。
BC段： 。CD段： 。
(
總結：解決浮力圖像問題關鍵是“三看”
看
：
看
：
看
：
)
【小試牛刀】
1.在彈簧測力計下掛一圓柱體，從盛水的燒杯上方某一高度緩慢下降，圓柱體浸沒后繼續下降，直到圓柱體底面與燒杯底部接觸為止。如圖所示是圓柱體下降過程中彈簧測力計讀數F隨圓柱體下降高度h變化的圖像。求：（g取值10N/kg，在此過程中水面上升高度可忽略不計）
第一步看軸：
縱軸代表： 。橫軸代表： 。
第二步看點：
A點代表： 。B點代表: 。
C點代表： 。D點代表: 。
第三步看線：
AB段： 。
BC段： 。CD段： 。
解答問題：
（1）完全浸沒時，圓柱體受到的浮力
（2）圓柱體的密度是多少
（3）該圓柱體的底面積為多少
2.小燕在探究影響浮力大小的因素時，記錄了一個正方體下表面從液面逐漸浸沒在液體中數據，然后根據數據繪制了下圖乙的圖像。
其中曲線①的含義是： 。
曲線②的含義是： 。
3.小妍用彈簧測力計懸掛一圓柱體，然后將該圓柱體逐漸浸沒在足夠深的池水中，并通過描點法，得到圓柱體體浸入的水中的深度h與彈簧測力計的示數F關系圖。下圖能較準確反映這一過程的是（ ）
