第二十章　電與磁

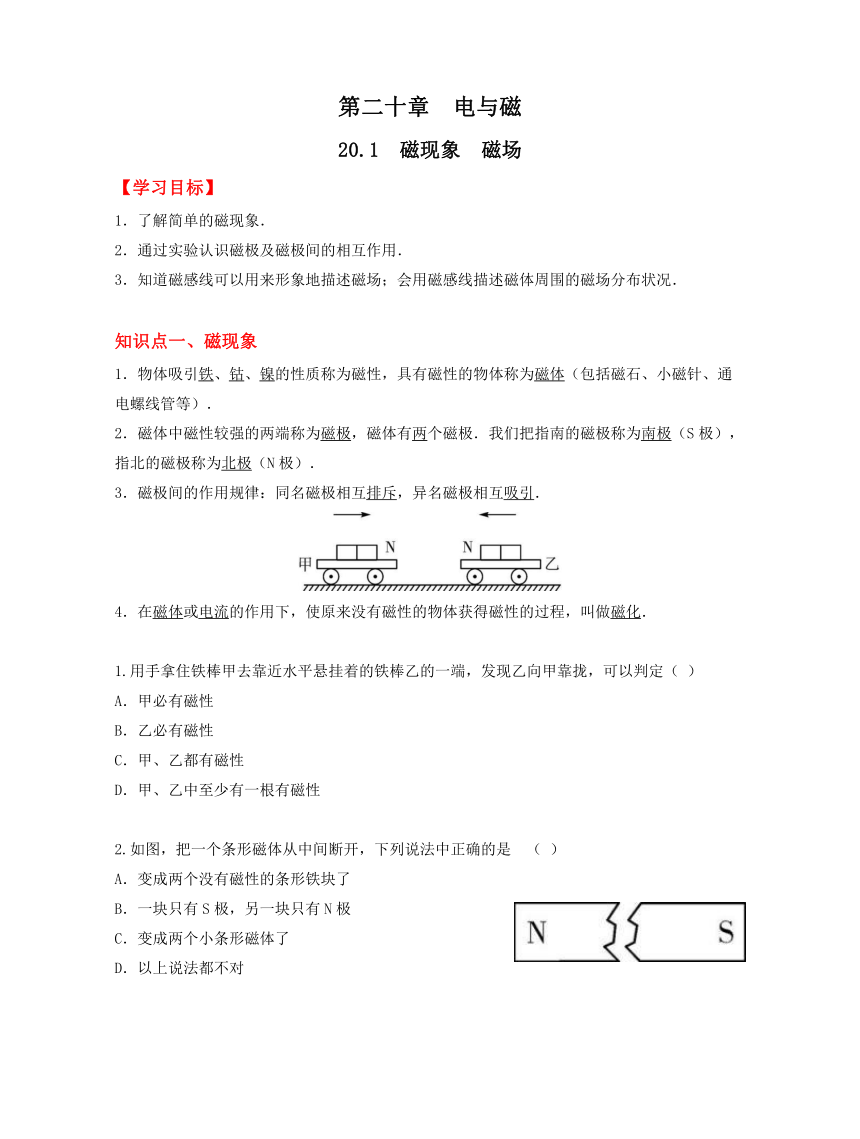

20.1　磁現象　磁場
【學習目標】
1．了解簡單的磁現象．
2．通過實驗認識磁極及磁極間的相互作用．
3．知道磁感線可以用來形象地描述磁場；會用磁感線描述磁體周圍的磁場分布狀況．
知識點一、磁現象
1．物體吸引鐵、鈷、鎳的性質稱為磁性，具有磁性的物體稱為磁體（包括磁石、小磁針、通電螺線管等）．
2．磁體中磁性較強的兩端稱為磁極，磁體有兩個磁極．我們把指南的磁極稱為南極（S極），指北的磁極稱為北極（N極）．
3．磁極間的作用規律：同名磁極相互排斥，異名磁極相互吸引．
在磁體或電流的作用下，使原來沒有磁性的物體獲得磁性的過程，叫做磁化．
1.用手拿住鐵棒甲去靠近水平懸掛著的鐵棒乙的一端，發現乙向甲靠攏，可以判定（D）
A．甲必有磁性
B．乙必有磁性
C．甲、乙都有磁性
D．甲、乙中至少有一根有磁性
2.如圖，把一個條形磁體從中間斷開，下列說法中正確的是 （C）
A．變成兩個沒有磁性的條形鐵塊了
B．一塊只有S極，另一塊只有N極
C．變成兩個小條形磁體了
D．以上說法都不對

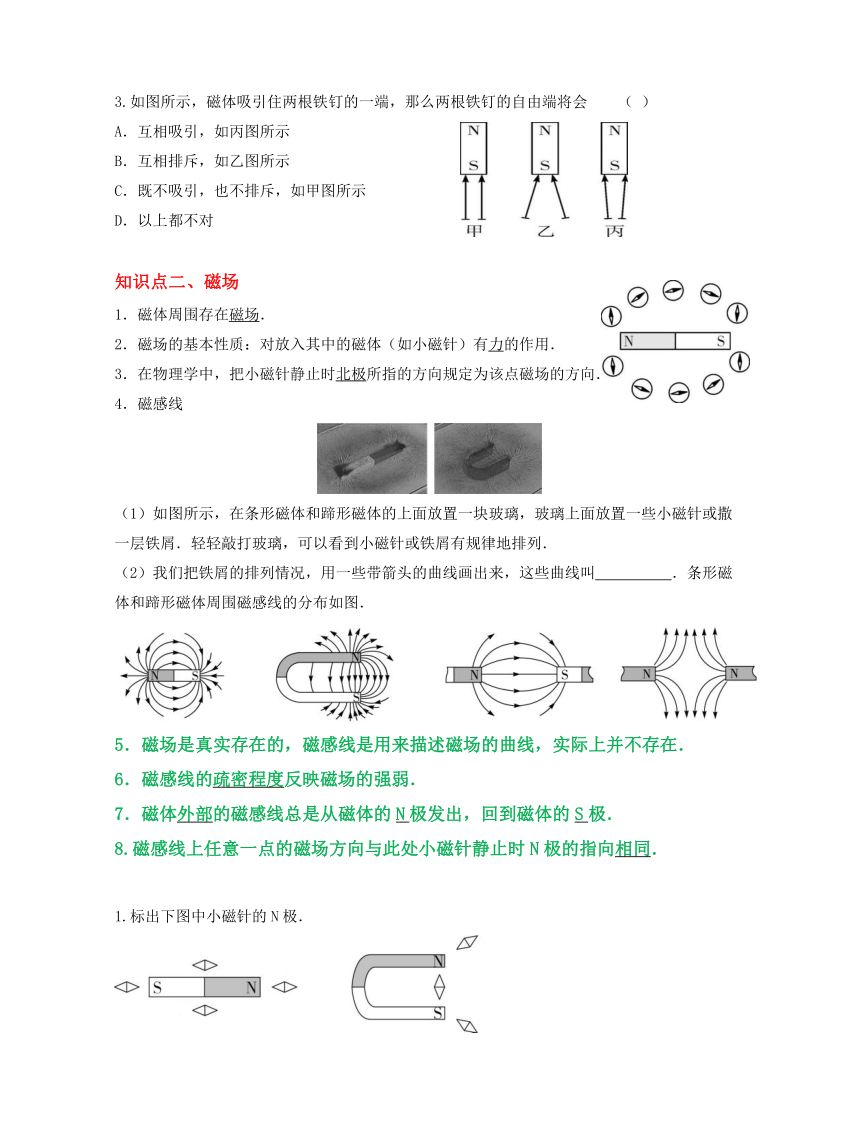

3.如圖所示，磁體吸引住兩根鐵釘?shù)囊欢?，那么兩根鐵釘?shù)淖杂啥藢? （B）
A．互相吸引，如丙圖所示
B．互相排斥，如乙圖所示
C．既不吸引，也不排斥，如甲圖所示
D．以上都不對
知識點二、磁場
1．磁體周圍存在磁場．
2．磁場的基本性質：對放入其中的磁體（如小磁針）有力的作用．
3．在物理學中，把小磁針靜止時北極所指的方向規定為該點磁場的方向．
4．磁感線
（1）如圖所示，在條形磁體和蹄形磁體的上面放置一塊玻璃，玻璃上面放置一些小磁針或撒一層鐵屑．輕輕敲打玻璃，可以看到小磁針或鐵屑有規律地排列．
（2）我們把鐵屑的排列情況，用一些帶箭頭的曲線畫出來，這些曲線叫　磁感線?。畻l形磁體和蹄形磁體周圍磁感線的分布如圖．
5．磁場是真實存在的，磁感線是用來描述磁場的曲線，實際上并不存在．
6．磁感線的疏密程度反映磁場的強弱．
7．磁體外部的磁感線總是從磁體的N極發出，回到磁體的S極．
8.磁感線上任意一點的磁場方向與此處小磁針靜止時N極的指向相同．
1.標出下圖中小磁針的N極．

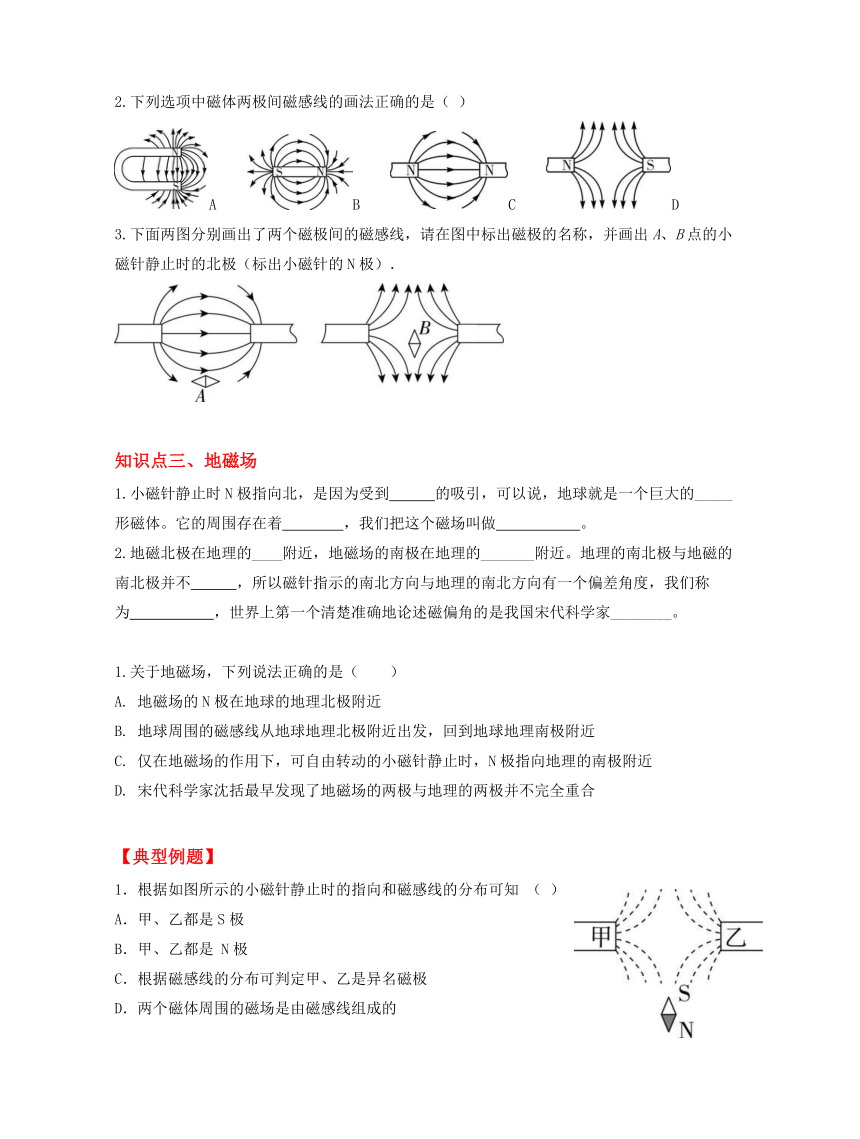

2.下列選項中磁體兩極間磁感線的畫法正確的是（A）
A B C D
3.下面兩圖分別畫出了兩個磁極間的磁感線，請在圖中標出磁極的名稱，并畫出A、B點的小磁針靜止時的北極（標出小磁針的N極）．
知識點三、地磁場
1.小磁針靜止時N極指向北，是因為受到 的吸引，可以說，地球就是一個巨大的_____形磁體。它的周圍存在著 ，我們把這個磁場叫做 。
2.地磁北極在地理的____附近，地磁場的南極在地理的_______附近。地理的南北極與地磁的南北極并不 ，所以磁針指示的南北方向與地理的南北方向有一個偏差角度，我們稱為 ，世界上第一個清楚準確地論述磁偏角的是我國宋代科學家________。
1.關于地磁場，下列說法正確的是（ ）
地磁場的N極在地球的地理北極附近
地球周圍的磁感線從地球地理北極附近出發，回到地球地理南極附近
僅在地磁場的作用下，可自由轉動的小磁針靜止時，N極指向地理的南極附近
宋代科學家沈括最早發現了地磁場的兩極與地理的兩極并不完全重合
【典型例題】
1．根據如圖所示的小磁針靜止時的指向和磁感線的分布可知 （B）
A．甲、乙都是S極
B．甲、乙都是 N極
C．根據磁感線的分布可判定甲、乙是異名磁極
D．兩個磁體周圍的磁場是由磁感線組成的

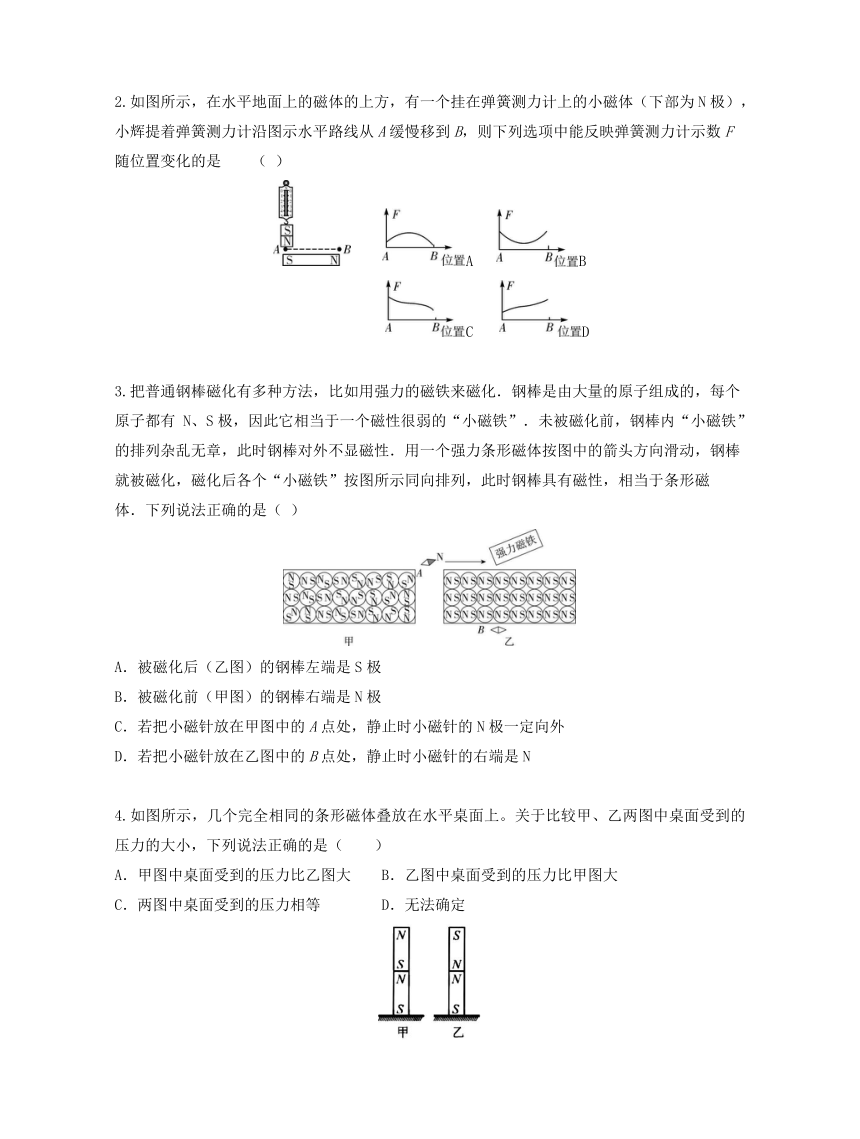

2.如圖所示，在水平地面上的磁體的上方，有一個掛在彈簧測力計上的小磁體（下部為N極），小輝提著彈簧測力計沿圖示水平路線從A緩慢移到B，則下列選項中能反映彈簧測力計示數F隨位置變化的是 （C）
　　A　 B
C D
3.把普通鋼棒磁化有多種方法，比如用強力的磁鐵來磁化．鋼棒是由大量的原子組成的，每個原子都有 N、S極，因此它相當于一個磁性很弱的“小磁鐵”．未被磁化前，鋼棒內“小磁鐵”的排列雜亂無章，此時鋼棒對外不顯磁性．用一個強力條形磁體按圖中的箭頭方向滑動，鋼棒就被磁化，磁化后各個“小磁鐵”按圖所示同向排列，此時鋼棒具有磁性，相當于條形磁體．下列說法正確的是（D）
A．被磁化后（乙圖）的鋼棒左端是S極
B．被磁化前（甲圖）的鋼棒右端是N極
C．若把小磁針放在甲圖中的A點處，靜止時小磁針的N極一定向外
D．若把小磁針放在乙圖中的B點處，靜止時小磁針的右端是N
4.如圖所示，幾個完全相同的條形磁體疊放在水平桌面上。關于比較甲、乙兩圖中桌面受到的壓力的大小，下列說法正確的是（ ）
A．甲圖中桌面受到的壓力比乙圖大 B．乙圖中桌面受到的壓力比甲圖大
C．兩圖中桌面受到的壓力相等 D．無法確定
第二十章　電與磁

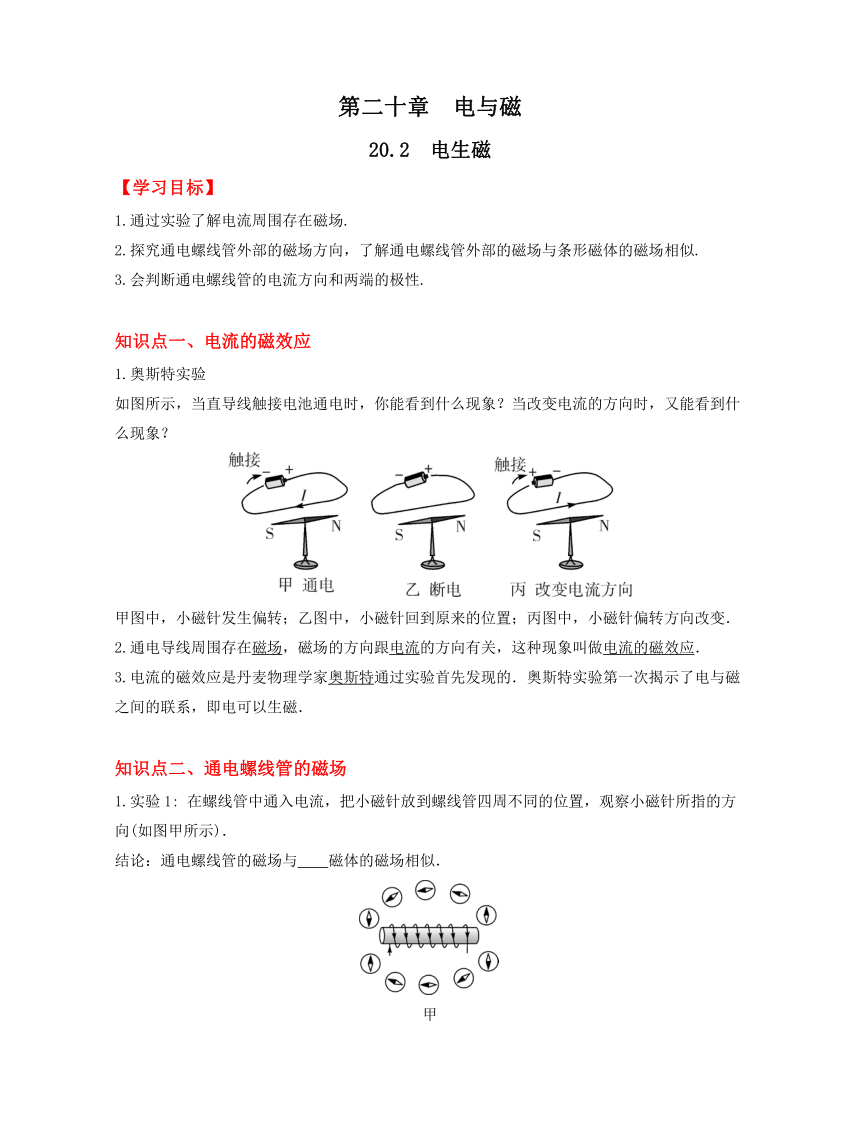

20.2　電生磁
【學習目標】
1.通過實驗了解電流周圍存在磁場.
2.探究通電螺線管外部的磁場方向，了解通電螺線管外部的磁場與條形磁體的磁場相似.
3.會判斷通電螺線管的電流方向和兩端的極性.
知識點一、電流的磁效應
1.奧斯特實驗
如圖所示，當直導線觸接電池通電時，你能看到什么現象？當改變電流的方向時，又能看到什么現象？
甲圖中，小磁針發生偏轉；乙圖中，小磁針回到原來的位置；丙圖中，小磁針偏轉方向改變．
2.通電導線周圍存在磁場，磁場的方向跟電流的方向有關，這種現象叫做電流的磁效應．
3.電流的磁效應是丹麥物理學家奧斯特通過實驗首先發現的．奧斯特實驗第一次揭示了電與磁之間的聯系，即電可以生磁．
知識點二、通電螺線管的磁場
1.實驗1: 在螺線管中通入電流，把小磁針放到螺線管四周不同的位置，觀察小磁針?biāo)傅姆较?如圖甲所示)．
結論：通電螺線管的磁場與條形磁體的磁場相似．
甲
2.實驗2：如圖乙所示，在螺線管的兩端各放一個小磁針，通電后觀察小磁針的指向．改變電流方向，發現小磁針的指向改變(選填“改變”或“不變”)．
結論：通電螺線管的磁場方向與電流方向有關．
乙
知識點三、安培定則
1.通過圖甲，我們能判斷出螺線管的右端是改變極；若改變電流方向，其磁極方向改變．根據該現象，我們可以通過螺線管中的電流方向判斷螺線管的磁極：用右手握住螺線管，讓四指指向螺線管中電流的方向，則拇指所指的那端就是螺線管的北(N)極，這就是安培定則。
甲　　　　　　　　　　乙
2.根據圖中螺線管的電流方向，標出螺線管的N極和S極，并標出小磁針靜止時N極的位置．
3.如圖所示，請你根據電源極性判斷電流方向，再根據通電螺線管中電流的方向判定螺線管的極性．
4.如圖所示，按小磁針的指向判定螺線管的極性、電流的方向和電源的“＋”“－”極．
5.為了確定標示不清的鉛蓄電池的正、負極，小軍同學將該電池和一個螺線管相連，閉合開關S后，小磁針靜止時的指向如圖所示，由此可以判斷，c端是鉛蓄電池的改變極，螺線管外部的磁感線從改變端出來．
6.如圖所示，螺線管的左端是N極，應如何繞線？
7.閉合開關S后，通電螺線管A和永磁體B間的磁場分布如圖所示．請你畫出通電螺線管的繞線方法并標出永磁體B的N極．
第二十章　電與磁
20.3　電磁鐵　電磁繼電器
【學習目標】
1.能描述電磁鐵，說明電磁鐵的特點和工作原理.
2.能通過實驗得出電磁鐵磁性的強弱與哪些因素有關.
3.能說明電磁繼電器的結構及工作原理，了解電磁繼電器在生產、生活中的應用.
知識點一、電磁鐵
1．內部插有鐵芯的螺線管叫做電磁鐵，它是利用電流的磁效應工作的．
2．說明：(1)鐵芯磁化后對螺線管起加強磁性的作用；(2)鐵芯必須由軟鐵制成(保證斷電后磁性會消失)．
知識點二、電磁鐵的磁性
1．實驗1：探究影響電磁鐵磁性強弱的因素
實驗中，通過吸引大頭針的數量來判斷電磁鐵磁性的強弱，這里運用了轉換法．
實驗?zāi)康?實驗電路
(1)探究電磁鐵磁性的有無 ①操作：按右圖連接電路，分別閉合、斷開開關，觀察現象. ②現象：通電時，電磁鐵吸引(選填“吸引”或“不吸引”)大頭針(圖甲)；斷電時，電磁鐵不吸引(選填“吸引”或“不吸引”)大頭針(圖乙). ③結論：電磁鐵通電時有磁性，斷電時無磁性．
(2)探究電磁鐵的磁性強弱跟電流大小的關系 ①操作：按右圖連接電路，調整滑動變阻器的滑片，改變電路中的電流大小，觀察現象. ②現象：電流較小時，電磁鐵吸引大頭針的數量較少(圖甲)；電流較大時，電磁鐵吸引大頭針的數量較多(圖乙). ③結論：線圈匝數相同時，通過電磁鐵的電流越大，電磁鐵的磁性越強．
(3)探究電磁鐵的磁性強弱跟線圈匝數的關系 ①操作：按右圖連接電路，閉合開關，觀察現象. ②現象：電流大小相等時，電磁鐵線圈匝數越多，吸引大頭針的數量越多(電磁鐵甲)；電磁鐵線圈匝數越少，吸引大頭針的數量越少(電磁鐵乙). ③實驗結論：電流一定時，電磁鐵線圈的匝數越多，磁性越強．
(4)討論：如何設計實驗探究電磁鐵的磁性強弱跟鐵芯大小的關系？答：使電路中的電流、線圈匝數保持一定，換用大小不同的鐵芯插入螺線管中，觀察電磁鐵吸引大頭針數量的多少并進行比較.
小結
1．影響電磁鐵磁性強弱的因素有：電流大小、線圈匝數、鐵芯的大小．
2．電磁鐵的優點：
(1)電磁鐵的磁性有無可以通過電流的通、斷來控制．
(2)電磁鐵磁極的極性可以通過改變電流方向來控制．
(3)電磁鐵的磁性強弱可以通過改變通入電磁鐵的電流大小和線圈匝數來控制．
2．電磁鐵的應用：電磁起重機、電鈴、磁懸浮列車和電磁繼電器等．
1.如圖所示，小華在“探究影響電磁鐵磁性強弱的因素”的實驗中，使用兩個由相同的大鐵釘繞制成的電磁鐵進行實驗，下列說法中正確的是(　B　)
A．要使電磁鐵磁性增強，應將滑動變阻器的滑片向右滑動
B．電磁鐵能吸引的大頭針越多，表明它的磁性越強
C．電磁鐵B的磁性較強，所以通過它的電流較大
D．若將兩個電磁鐵的上部靠近，它們會相互吸引
2.某實驗小組用自制電磁鐵探究影響電磁鐵磁性強弱的因素．他們用相同的漆包線和鐵釘繞制成兩個電磁鐵A和B，B鐵釘上繞有更多匝數的線圈，實驗裝置如圖所示．
(1)如圖甲所示，閉合開關，電磁鐵A的釘尖是S(選填“N”或“S”)極；將滑動變阻器的滑片P向右移動，能吸引更少(選填“更多”“不變”或“更少”)的大頭針．
(2)如圖乙所示，把電磁鐵A和B串聯，閉合開關，多次移動滑動變阻器的滑片P，發現電磁鐵B總能吸引更多的大頭針，通過比較，得出的結論是電流相同，線圈的匝數越多，電磁鐵的磁性越強．
知識點三、電磁繼電器
1．電磁繼電器結構：如圖所示，由電磁鐵、銜鐵、彈簧、觸點等組成．
　
2．工作原理：電磁鐵通電時，具有磁性，吸引銜鐵，使動觸點和下觸點接觸，工作電路閉合；電磁鐵斷電時，失去磁性，彈簧把銜鐵拉起來，切斷工作電路．
3．作用：利用低電壓、弱電流電路的通斷，來間接控制高電壓、強電流的電路，從而實現遠距離操縱和自動控制，其本質就是利用電流的磁效應原理工作。
4.某小區因暴雨引起車庫積水，部分車輛被淹，小明看到新聞后，設計了如圖所示的車庫積水自動報警器，如圖是該報警器原理圖，金屬塊A和B分別固定在車庫地面附近適當高處，若車庫積水水面到達BBBB(選填“A”或“B”)處時，紅BBB(選填“綠”或“紅”)燈發光報警，此時電磁鐵的上端是NBBB(選填“N”或“S”)極．
5.糧倉為了防止谷物緩慢氧化積聚熱量過多而發生火災，用帶金屬絲的水銀溫度計和電磁繼電器安裝成自動報警器，如圖所示，正常情況下綠燈亮，當倉內溫度升高時紅燈亮，同時電鈴響，以此來報警．請按上述要求把各元件連成電路．
6.如圖所示的實驗裝置，開關S閉合后，下列說法錯誤的是（　?。?br/>A．通電螺線管上端為N極 B．彈簧測力計示數會變大
C．若滑動變阻器滑片P向左滑動，彈簧測力計示數變大
D．若改變電路中的電流方向，彈簧測力計示數變大
7.如圖所示，是巨磁電阻特性原理的示意圖，其中GMR是一個巨磁電阻，其阻值隨磁場的增強而急劇減小。閉合開關S1、S2，下列說法正確的是（　?。?br/>A．電磁鐵的右端為N極
B．當滑片P向右滑動時，阻值變大，電磁鐵磁性增強
C．當滑片P向左滑動時，阻值變小，巨磁電阻的阻值增大
D．當滑片P向左滑動時，阻值變小，指示燈變亮
8.如圖所示是直流電鈴原理圖，關于電鈴工作時的說法不正確的是（　　）
A．電流通過電磁鐵時，電磁鐵有磁性且A端為N極
B．電磁鐵吸引銜鐵，彈性片發生彈性形變
C．小錘打擊鈴?fù)霑r，電磁鐵仍具有磁性
D．小錘打擊鈴?fù)氚l(fā)出聲音，是由于鈴?fù)氚l(fā)生了振動
9.如圖所示電路，當開關閉合，變阻器的滑片向右移動時，彈簧的長度會___________；保持滑片位置不變，把電源的正、負極對調，彈簧的長度會___________（以上兩空均選填“變長”、“不變”或“變短”），且鐵芯對地面的壓強會___________（選填“增大”、“減小”或“不變”）。
