河大版教材 五年級下冊
第 11 課
便利鞋架
思考營

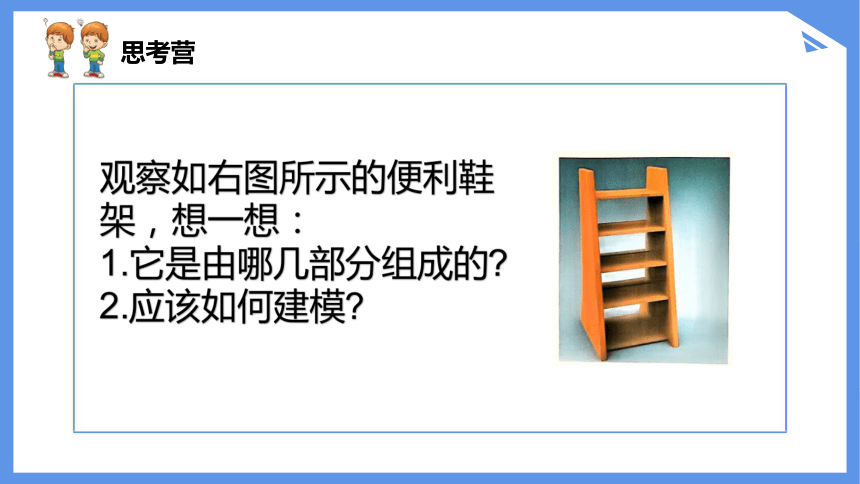

觀察如右圖所示的便利鞋架，想一想：
1.它是由哪幾部分組成的
2.應該如何建模
知識站

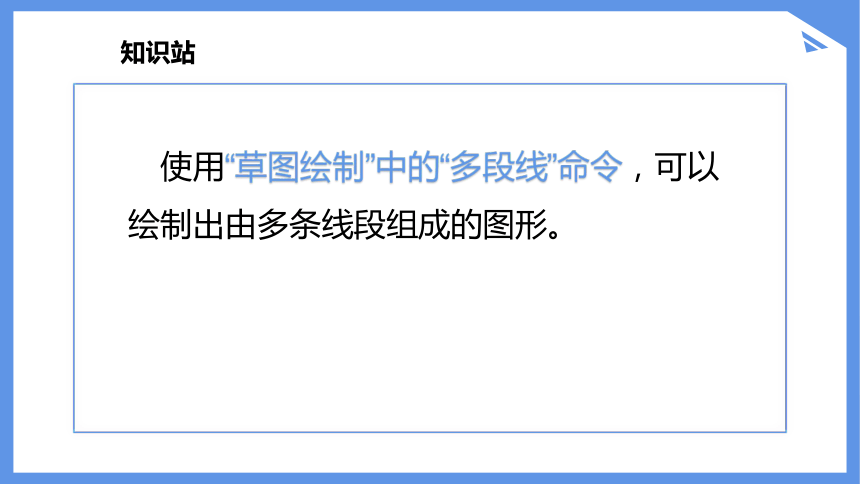

使用“草圖繪制”中的“多段線”命令，可以繪制出由多條線段組成的圖形。
演示

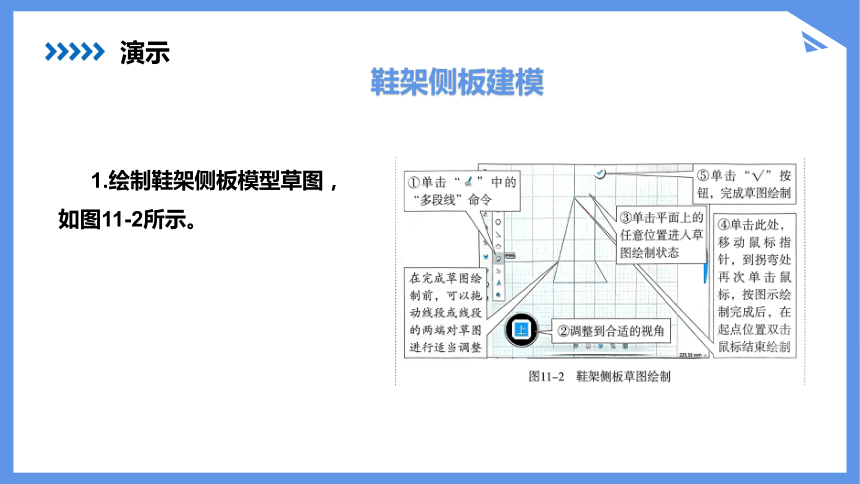

1.繪制鞋架側板模型草圖，如圖11-2所示。
鞋架側板建模
演示

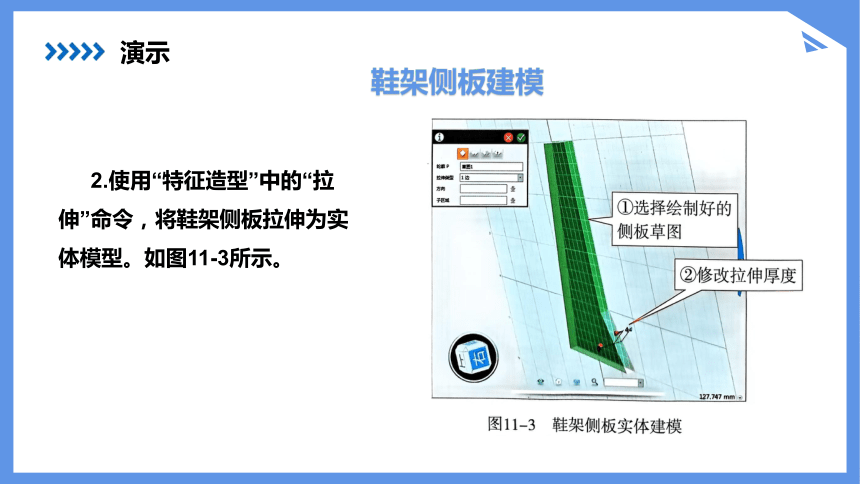

2.使用“特征造型”中的“拉伸”命令，將鞋架側板拉伸為實體模型。如圖11-3所示。
鞋架側板建模
演示
2.使用“特征造型”中的“拉伸”命令，將鞋架側板拉伸為實體模型。如圖11-3所示。
鞋架側板建模
知識站

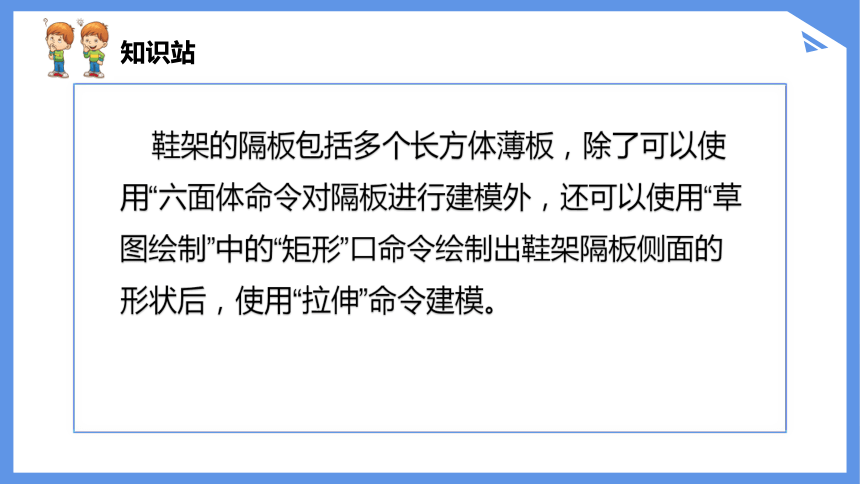

鞋架的隔板包括多個長方體薄板，除了可以使用“六面體命令對隔板進行建模外，還可以使用“草圖繪制”中的“矩形”口命令繪制出鞋架隔板側面的形狀后，使用“拉伸”命令建模。
操練場
1.使用“草圖繪制”中的“矩形”命令，在側板上繪制隔板側面草圖。
隔板建模
操練場
2.繪制剩余隔板側面草圖，如圖11-6所示。
隔板建模
操練場
3.使用“特征造型”中的“拉伸”命令，將隔板側面草圖拉伸到另一側板，完成隔板實體的建模。
隔板建模
實踐園
2.對鞋架的邊角做圓角處理。
隔板建模
分享吧
你還能用其他方法對鞋架進行建模嗎
與同學們一起分享吧。
特色作業設計
嘗試設計一個更具創意的鞋架
我的收獲 我做到了
能熟練使用“拉伸”命令對草圖進行拉伸
會使用“多段線”“矩形”等命令
收獲塔
