項目二 平面圖繪制
任務 1
簡單平面圖繪制
任務 2
產品平面圖繪制
任務 1 簡單平面圖繪制
任務 1 簡單平面圖繪制
學習目標
1. 掌握直線工具的操作方法。
2. 掌握?qǐng)A形工具的操作方法。
3. 熟悉控制點曲線和內插點曲線工具的運用。
4. 熟悉曲線修剪工具的運用。
5. 熟悉鏡像工具的運用。
任務 1 簡單平面圖繪制
任務描述
繪制圖所示的平面圖。該平面圖由圓、曲線和直線構成，繪制思路是先導入需要參考的圖片文件，然后繪制輪廓曲線，最后完成曲線編輯。
平面圖
任務 1 簡單平面圖繪制
相關知識
一、直線工具
單擊工作界面左側工具列中的“多重直線”按鈕 右下角的溢出按鈕，打開“直線”工具列，如圖所示。
“直線”工具列
任務 1 簡單平面圖繪制
常用直線工具的說明和圖示
名稱 說明 圖示
直線 單擊工作視窗中不重合的兩點以繪制線段
多重直線 多重直線工具與直線工具的區別是多重直線工具可以連續畫出數條直線或曲線線段并將它們組合成多重直線或多重曲線，該工具可用于繪制物體輪廓或輔助線。在指令提示行中輸入“M”可切換“圓弧”和“直線”兩種模式
任務 1 簡單平面圖繪制

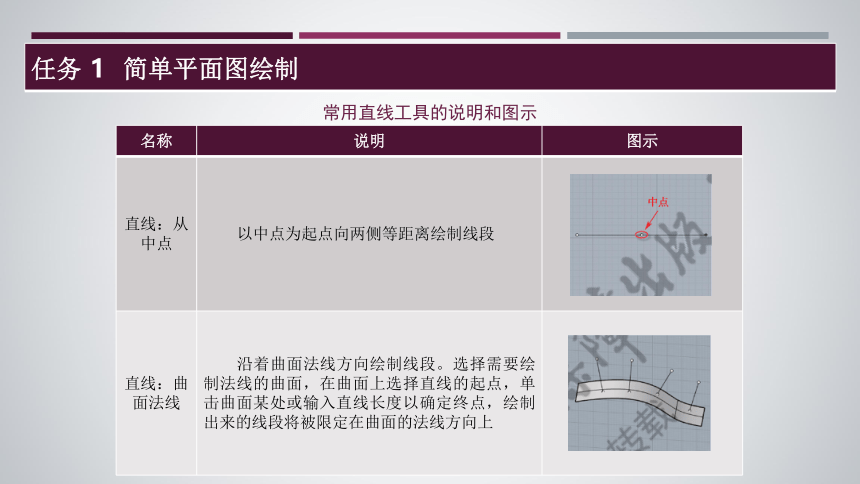

常用直線工具的說明和圖示
名稱 說明 圖示
直線：從中點 以中點為起點向兩側等距離繪制線段
直線：曲面法線 沿著曲面法線方向繪制線段。選擇需要繪制法線的曲面，在曲面上選擇直線的起點，單擊曲面某處或輸入直線長度以確定終點，繪制出來的線段將被限定在曲面的法線方向上
任務 1 簡單平面圖繪制
常用直線工具的說明和圖示
名稱 說明 圖示
直線：與工作平面垂直 繪制一條與工作平面垂直的線段
直線：角度等分線 繪制一個角度的等分線。在繪制時，先選擇線段的起點，再選擇需等分角度的起點及終點，最后確定線段的終點
任務 1 簡單平面圖繪制
常用直線工具的說明和圖示
名稱 說明 圖示
直線：指定角度 通過指定一條基線及其相對偏移角度來繪制一條線段
直線：與兩條曲線正切 繪制與兩條曲線正切的線段
任務 1 簡單平面圖繪制
二、曲線工具
曲線是建立模型的基礎，曲線的曲率和形狀是由控制點和編輯點共同控制的。在使用曲線工具繪制曲線后，需要對控制點進行調整，才能得到理想的曲線。常用曲線工具可以在“曲線”工具列中找到，如圖所示。
“曲線”工具列
任務 1 簡單平面圖繪制
在工作界面左側的工具列中單擊“控制點曲線”按鈕 ，在工作視窗中選擇繪制曲線的起點，通過移動鼠標并連續單擊鼠標左鍵來繪制線形，單擊到曲線終點位置時，按 Enter 鍵或單擊鼠標右鍵，即可得到一條曲線。
在工具列中單擊“顯示物件控制點”按鈕 ，然后選中所繪曲線，并按 Enter 鍵確定，即可顯示曲線的控制點，如圖所示。
顯示曲線的控制點
任務 1 簡單平面圖繪制

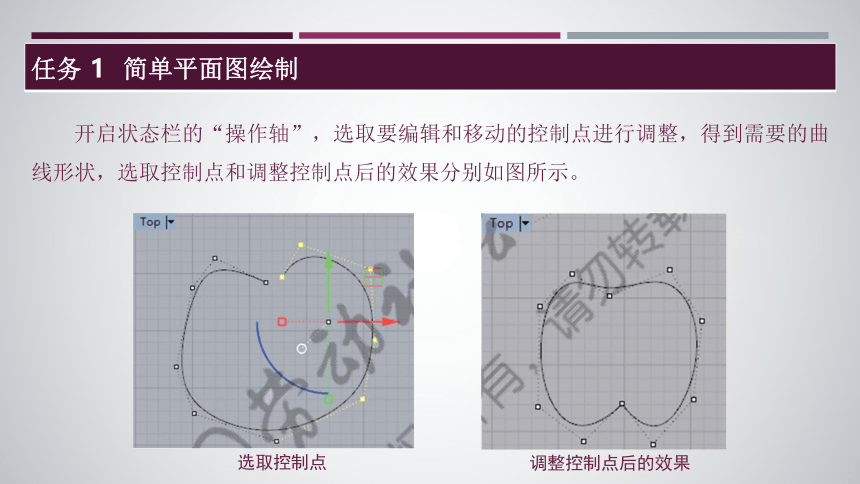

開啟狀態欄的“操作軸”，選取要編輯和移動的控制點進行調整，得到需要的曲線形狀，選取控制點和調整控制點后的效果分別如圖所示。
選取控制點
調整控制點后的效果
任務 1 簡單平面圖繪制
三、點的編輯
單擊工作界面左側工具列中的“顯示物件控制點”按鈕 右下角的溢出按鈕，打開“點的編輯”工具列，如圖所示。
“點的編輯”工具列
任務 1 簡單平面圖繪制
常用點編輯工具的說明和圖示
名稱 說明 圖示
打開點 用于顯示或關閉曲線或曲面的控制點，在顯示控制點后可對控制點進行編輯，通過改變曲線的形狀來滿足造型的需要。右擊該按鈕，可執行“關閉點”命令，關閉曲線或曲面的控制點顯示
打開編輯點 用于顯示曲線上通過節點平均值計算得到的點。右擊該按鈕，可執行“關閉點”命令
任務 1 簡單平面圖繪制
常用點編輯工具的說明和圖示
名稱 說明 圖示
關閉選取物件的點 單擊該按鈕，可關閉選取物件的點
插入一個控制點 在選取一條曲線后，指定插入控制點的位置，可在該曲線上插入控制點。插入控制點會改變曲線的形狀
移除一個控制點 移除曲線上的一個控制點或曲面上的一排控制點。移除控制點會影響曲線或曲面的形狀
任務 1 簡單平面圖繪制
四、圓的用法
執行“曲線”→“圓”命令，在彈出的子菜單中選取需要的圓形工具，即可繪制圓形。或者直接在工具列中單擊“圓：中心點、半徑”按鈕 右下角的溢出按鈕，在彈出的“圓”工具列中選取所需工具，如圖所示。
“圓”工具列
任務 1 簡單平面圖繪制
常用圓形工具的說明和圖示
名稱 說明 圖示
圓 中心點、半徑通過設置圓心和半徑繪制圓形
圓：直徑 通過設置直徑的兩個端點繪制圓形
圓：三點 通過設置圓上任意三點繪制圓形
任務 1 簡單平面圖繪制
常用圓形工具的說明和圖示
名稱 說明 圖示
圓：正切、正切、半徑 繪制與兩條曲線對象正切且已知半徑的圓形
圓：與數條曲線正切 繪制與數條曲線（或直線）對象正切的圓形
任務 1 簡單平面圖繪制
常用圓形工具的說明和圖示
名稱 說明 圖示
圓：與工作平面垂直、中心點、半徑 通過設置中心點和半徑繪制垂直于工作平面的圓形
圓：與工作平面垂直、直徑 通過設置中心點和直徑繪制垂直于工作平面的圓形
任務 1 簡單平面圖繪制
五、鏡像
在工作界面左側工具列中單擊“移動”按鈕 右下角的溢出按鈕，彈出“變動”工具列，單擊其中的“鏡像”按鈕 ，在工作視窗中選擇待鏡像物件，然后單擊鼠標右鍵確認，再選擇鏡像平面的起點和終點，即可生成與原物件關于起點和終點所在的直線對稱的物件。
任務 1 簡單平面圖繪制
六、尺寸標注
單擊“標準”工具列中的“直線尺寸標注”按鈕 右下角的溢出按鈕，打開“尺寸標注”工具列，如圖所示，選取需要的尺寸標注工具，即可進行標注。
“尺寸標注”工具列
任務 1 簡單平面圖繪制
單擊“尺寸標注”工具列中的“注解樣式”按鈕 ，在彈出的對話框中可以設置注解樣式，如圖所示。
設置注解樣式
任務 1 簡單平面圖繪制
1. 線性尺寸標注
常用線性尺寸標注的說明和圖示
名稱 說明 圖示
直線尺寸標注 選取兩個端點進行標注，僅能標注兩個端點之間的水平距離或垂直距離
水平尺寸標注 選取兩個端點進行標注，僅能標注兩個端點之間的水平距離
任務 1 簡單平面圖繪制
常用線性尺寸標注的說明和圖示
名稱 說明 圖示
垂直尺寸標注 選取兩個端點進行標注，僅能標注兩個端點之間的垂直距離
對齊尺寸標注 選取兩個端點進行標注，標注兩端點連線的尺寸
旋轉尺寸標注 單擊該按鈕，在指令提示行中輸入角度（該圖中為45°），選取對象的兩個端點進行標注，可標注任意角度和方向的尺寸
任務 1 簡單平面圖繪制
2. 角度尺寸標注
單擊“尺寸標注”工具列中的“角度尺寸標注”按鈕 ，可以連續選取兩條或多條直線進行角度標注，或選取圓弧進行弧度標注，如圖所示。
角度尺寸標注
任務 1 簡單平面圖繪制
3. 尺寸修改
選中需要修改的尺寸，執行“編輯”→“物件屬性”命令，在彈出的面板中即可進行尺寸修改，如圖所示。
“屬性”面板
任務 1 簡單平面圖繪制
七、曲線修剪
在工作界面左側工具列中單擊“修剪”按鈕 可以去掉兩條相交曲線的多余部分，修剪后的曲線還可以通過單擊“組合”按鈕 的方法合成一條曲線，如圖所示。
修剪前的原始曲線
任務 1 簡單平面圖繪制
四種不同的修剪效果
用“修剪”按鈕修剪時，若調換選擇曲線的順序或改變單擊的位置，將得到不同的修剪效果，如圖a—d 所示。
任務 1 簡單平面圖繪制
任務實施
一、繪制準備
1. 新建文件
啟動 Rhino，進入繪圖設計環境（模板文件默認為“小模型 - 毫米”）。
操作演示
任務 1 簡單平面圖繪制
2. 導入?yún)⒖紙D片
在“工作視窗配置”工具列中單擊“圖像”按鈕 ，在 Front 工作視窗中導入?yún)⒖紙D片圖形文件，并將其擺放在中心點位置，如圖所示。
導入?yún)⒖紙D片
任務 1 簡單平面圖繪制
調整圖形
3. 調整圖形
對導入的參考圖片進行縮放操作，使其尺寸與實物尺寸基本相同，如圖a 所示。
再對圖片進行移動操作，將其沿著 Y 軸拖動一段距離，調整至合適位置，如圖b 所示。
任務 1 簡單平面圖繪制
4. 設置圖層
在 Front 工作視窗中單擊選中圖片，新建一個背景圖層，并在其上單擊鼠標右鍵，選擇“改變物件圖層”并鎖定圖層。改變物件圖層和鎖定圖層分別如圖所示。
改變物件圖層
鎖定圖層
任務 1 簡單平面圖繪制
二、繪制平面圖
1. 繪制及編輯輪廓曲線
在工作界面左側工具列中單擊“多重直線”按鈕 ，注意在繪制水平線時按住 Shift 鍵。在按下 Shift 鍵的同時，繪制圖所示的中心線。
繪制中心線
任務 1 簡單平面圖繪制
在工具列中單擊“控制點曲線”按鈕 ，繪制圖所示的曲線。
繪制輪廓曲線
任務 1 簡單平面圖繪制
在“圓”工具列中單擊“圓：中心點、半徑”按鈕 ，繪制圖所示的圓。
繪制輪廓圓
任務 1 簡單平面圖繪制
2.隱藏背景與編輯曲線
右擊“解鎖鎖定物件”按鈕 ，解鎖背景圖層，單擊“隱藏背景圖”按鈕 ，隱藏背景圖層后的效果如圖所示。
隱藏背景圖層后的效果
任務 1 簡單平面圖繪制
在工具列中單擊“修剪”按鈕 ，修剪曲線，修剪后的效果如圖所示。
修剪后的效果
任務 1 簡單平面圖繪制
3. 鏡像與組合曲線
選擇圖a 所示的曲線，在“變動”工具列中單擊“鏡像”按鈕 ，再選擇對稱中心線來鏡像圖形，效果如圖b 所示。在工具列中單擊“組合”按鈕 （Ctrl + J 組合鍵），選擇圖c 所示的所有曲線進行組合。
任務 1 簡單平面圖繪制
a) 選中需要鏡像的對象
b) 鏡像圖形
c) 組合曲線
任務 1 簡單平面圖繪制
三、保存文件
完成圖形繪制后，執行“文件”→“保存文件”命令，彈出圖所示的“儲存”對話框，輸入文件名“項目二任務1 簡單平面圖繪制”，選擇文件保存類型為“*.dxf”，單擊“保存”按鈕。
保存文件
任務 1 簡單平面圖繪制
利用所學工具，完成圖所示圖標的繪制并進行標注，保存文件。
課后練習
圖標繪制
任務 2 產品平面圖繪制
任務 2 產品平面圖繪制
學習目標
1. 掌握矩形、圓弧和橢圓工具的操作方法。
2. 掌握曲線工具中銜接、偏移和圓角的操作方法。
3. 掌握陣列工具的操作方法。
任務 2 產品平面圖繪制
任務描述
繪制圖所示的平面圖。在繪制時先導入需要參考的圖片文件，然后用控制點曲線、多重直線、橢圓和曲線圓角等工具繪制輪廓曲線，其間也會用到銜接曲線和組合等工具。
平面圖
任務 2 產品平面圖繪制
相關知識
一、矩形工具
在工作界面左側工具列中單擊“矩形：角對角”按鈕 右下角的溢出按鈕，打開“矩形”工具列，如圖所示。
“矩形”工具列
任務 2 產品平面圖繪制
各矩形工具的說明和圖示
名稱 說明 圖示
矩形：角對角 通過設置對角點繪制矩形
矩形：中心點、角 通過設置中心點和一個角點繪制矩形
矩形：三點 通過設置三個角點繪制矩形
任務 2 產品平面圖繪制
各矩形工具的說明和圖示
名稱 說明 圖示
矩形：垂直 通過設置三個角點繪制一個垂直于工作平面的矩形
圓角矩形 通過選取矩形的兩個對角點并輸入矩形的圓角半徑來繪制圓角矩形
任務 2 產品平面圖繪制
二、圓弧工具
在工作界面左側工具列中單擊“圓弧：中心點、起點、角度”按鈕 右下角的溢出按鈕，在彈出的“圓弧”工具列中選取所需工具即可繪制圓弧，如圖所示。
“圓弧”工具列
任務 2 產品平面圖繪制
各圓弧工具的說明和圖示
名稱 說明 圖示
圓弧：中心點、起點、角度 通過設置圓心、起點和終點（或角度）繪制圓弧
圓弧：起點、終點、通過點 通過設置起點、終點和圓弧上任意一點繪制圓弧
圓弧：起點、終點、起點的方向 通過設置起點、終點和起點控制桿繪制圓弧
任務 2 產品平面圖繪制
各圓弧工具的說明和圖示
名稱 說明 圖示
圓弧：起點、終點、半徑 通過設置起點、終點、半徑和圓心位置繪制圓弧，圓心位置可利用終點控制桿進行調節
圓弧：與數條曲線正切 通過設置切點和曲率來創建多個圓弧，曲率可利用控制桿進行調節
任務 2 產品平面圖繪制
各圓弧工具的說明和圖示
名稱 說明 圖示
通過數個點的圓弧 通過數個點繪制由若干圓弧形成的連續曲線
將曲線轉換為圓弧 將曲線轉換為圓弧或多重直線
任務 2 產品平面圖繪制
三、橢圓工具
在工作界面左側工具列中單擊“橢圓：從中心點”按鈕 右下角的溢出按鈕，彈出“橢圓”工具列，如圖所示。
“橢圓”工具列
任務 2 產品平面圖繪制
各橢圓工具的說明和圖示
名稱 說明 圖示
橢圓：從中心點 通過設置中心點、第一軸和第二軸繪制橢圓
橢圓：直徑 通過設置軸線的端點繪制橢圓
橢圓：從焦點 通過設置橢圓的兩個焦點及通過點繪制橢圓
任務 2 產品平面圖繪制
各橢圓工具的說明和圖示
名稱 說明 圖示
橢圓：環繞曲線 繪制一個環繞曲線的橢圓
橢圓：角 通過設置矩形的對角點繪制與矩形內切的橢圓
橢圓：可塑形 以指定的階數與控制點數建立形狀近似的 NURBS 曲線 注：不可塑形的 2 階橢圓（上）與可塑形的 3 階橢圓（下）
任務 2 產品平面圖繪制
四、曲線工具（編輯曲線）
在工作界面左側工具列中單擊“曲線圓角”按鈕 右下角的溢出按鈕，彈出“曲線工具”工具列，如圖所示。
“曲線工具”工具列
任務 2 產品平面圖繪制
在“曲線工具”工具列中單擊“銜接曲線”按鈕 ，在工作視窗中選取要更改的開放曲線，再單擊選取靠近要更改一端的端點處。選取完成后彈出“銜接曲線”對話框，如圖所示。
“銜接曲線”對話框
任務 2 產品平面圖繪制
在調整銜接曲線參數時，可實時預覽效果，如圖所示。
銜接曲線預覽效果
任務 2 產品平面圖繪制
五、陣列工具
在工作界面左側工具列中單擊“矩形陣列”按鈕 右下角的溢出按鈕，彈出“陣列”工具列，如圖所示。
“陣列”工具列
任務 2 產品平面圖繪制
常用陣列工具的說明和圖示
名稱 說明 圖示
矩形陣列 將物件進行矩形陣列。選定陣列物件，指定 X、Y、Z 軸三個方向陣列物件的數目及間距，即可實現矩形陣列
環形陣列 將物件進行環形陣列，即把指定數目的物件圍繞中心點復制和擺放
沿著曲線陣列 使物件沿曲線復制和排列，同時物件會隨著曲線扭轉
任務 2 產品平面圖繪制
常用陣列工具的說明和圖示
名稱 說明 圖示
在曲面上陣列 使物件在曲面上陣列，以指定的列數和行數擺放物件副本，物件會沿曲線的法線方向定位進行復制和排列
沿著曲面上的 曲線陣列 沿著曲面上的曲線等距離擺放物件副本，陣列物件會沿曲面的法線方向定位
任務 2 產品平面圖繪制
任務實施
一、繪制準備
1. 新建文件
啟動 Rhino，進入繪圖設計環境（模板文件默認為“小模型 - 毫米”）。
操作演示
任務 2 產品平面圖繪制
2.導入?yún)⒖紙D片
導入?yún)⒖紙D片
任務 2 產品平面圖繪制
調整圖形:縮放圖片
3. 調整圖形
調整圖形:移動圖片
任務 2 產品平面圖繪制
3. 調整圖形
在 Front 工作視窗中單擊選中圖片，新建一個背景圖層，并在其上單擊鼠標右鍵，選擇“改變物件圖層”并鎖定圖層。
任務 2 產品平面圖繪制
二、繪制平面圖
1. 繪制及編輯輪廓曲線
繪制輪廓曲線
任務 2 產品平面圖繪制
在工具列中單擊“顯示物件控制點”按鈕 ，按參考圖片調整曲線的形狀，物件控制點調整、調整后的輪廓曲線分別如圖所示。
物件控制點調整
調整后的輪廓曲線
任務 2 產品平面圖繪制
選擇需要偏移的曲線，在“曲線工具”工具列中單擊“偏移曲線”按鈕 ，如圖所示。
“偏移曲線”按鈕
任務 2 產品平面圖繪制
偏移距離為0.5 mm 后的效果
任務 2 產品平面圖繪制
繪制輪廓曲線
任務 2 產品平面圖繪制
當出現曲線沒有銜接的情況（見圖a）時，可在“曲線工具”工具列中單擊“銜接曲線”按鈕 ，選擇參數進行銜接，如圖b、圖c 所示。最后將已完成的曲線組合起來，如圖d 所示。
a) 曲線沒有銜接
b) “銜接曲線”工具
任務 2 產品平面圖繪制
c) “銜接曲線”對話框
d) 組合曲線
任務 2 產品平面圖繪制
2. 繪制多重直線與橢圓
繪制輪廓線
任務 2 產品平面圖繪制
繪制橢圓
在“橢圓”工具列中單擊“橢圓：從中心點”按鈕 ，繪制橢圓，如圖a 所示。在“變動”工具列中單擊“分割”按鈕 ，對橢圓進行分割并刪除橢圓的上半部分，如圖b 所示。
任務 2 產品平面圖繪制
3. 繪制圓角
在工具列中單擊“曲線圓角”按鈕 ，依次對各圖形部分進行倒圓角命令，倒圓角前和倒圓角后分別如圖所示。
繪制圓角：倒圓角前
繪制圓角：倒圓角后
任務 2 產品平面圖繪制
4.隱藏背景與組合曲線
隱藏背景圖層后的效果
任務 2 產品平面圖繪制
組合所有線
任務 2 產品平面圖繪制
三、保存文件
完成圖形繪制后，執行“文件”→“保存文件”命令，彈出“儲存”對話框，輸入文件名“項目二任務2 產品平面圖繪制”，選擇文件保存類型為“*.dxf”，單擊“保存”按鈕。
任務 2 產品平面圖繪制
利用所學工具，完成圖所示陣列圖形的繪制，保存文件。
課后練習
陣列圖形繪制
