4.4變阻器
一、變阻器的應用
概念：生產、生活和實驗研究中，經常用到具有一定阻值的元件——電阻器，也稱為電阻
符號：
作用：控制電路中的電流大小

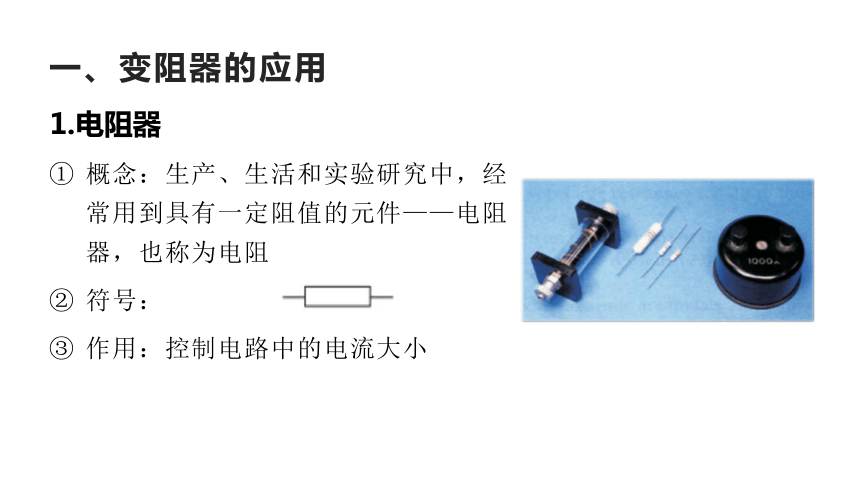

1.電阻器
一、變阻器的應用
概念：可以改變電阻值的電阻器
作用：改變電路中的電流大小
應用：
改變音響設備發出的聲音的品質
改變收音機、電話和電視等的音量
改變電動汽車的行車速度

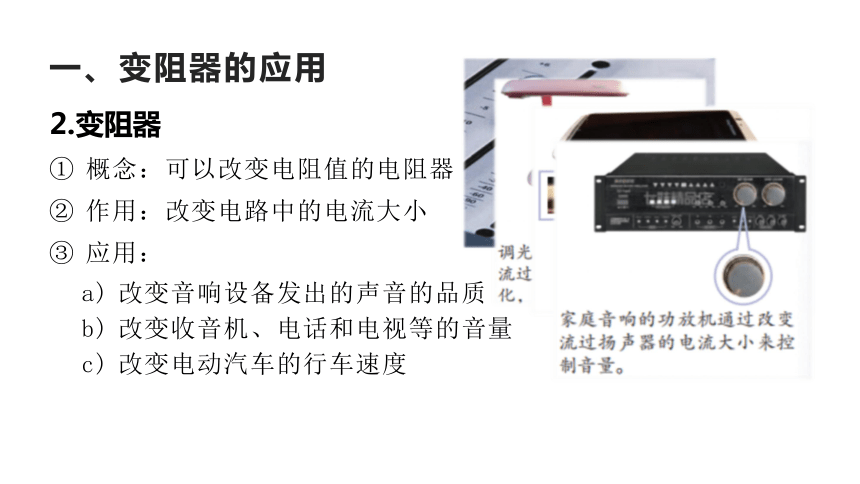

2.變阻器
一、變阻器的應用

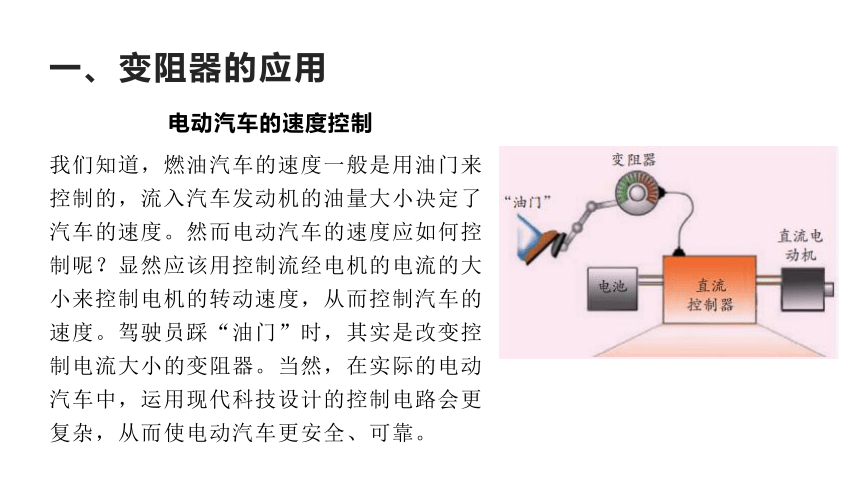

電動汽車的速度控制
我們知道，燃油汽車的速度一般是用油門來控制的，流入汽車發動機的油量大小決定了汽車的速度。然而電動汽車的速度應如何控制呢？顯然應該用控制流經電機的電流的大小來控制電機的轉動速度，從而控制汽車的速度。駕駛員踩“油門”時，其實是改變控制電流大小的變阻器。當然，在實際的電動汽車中，運用現代科技設計的控制電路會更復雜，從而使電動汽車更安全、可靠。

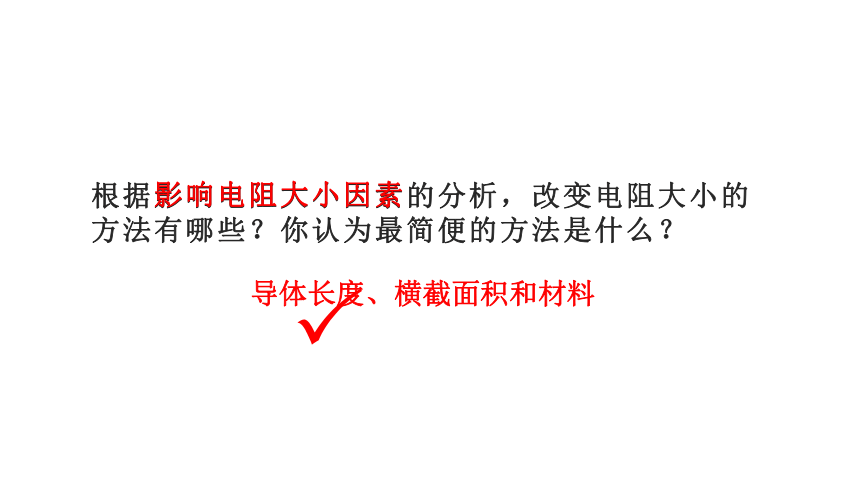

根據影響電阻大小因素的分析，改變電阻大小的方法有哪些？你認為最簡便的方法是什么？
影響電阻大小因素
導體長度、橫截面積和材料
二、滑動變阻器

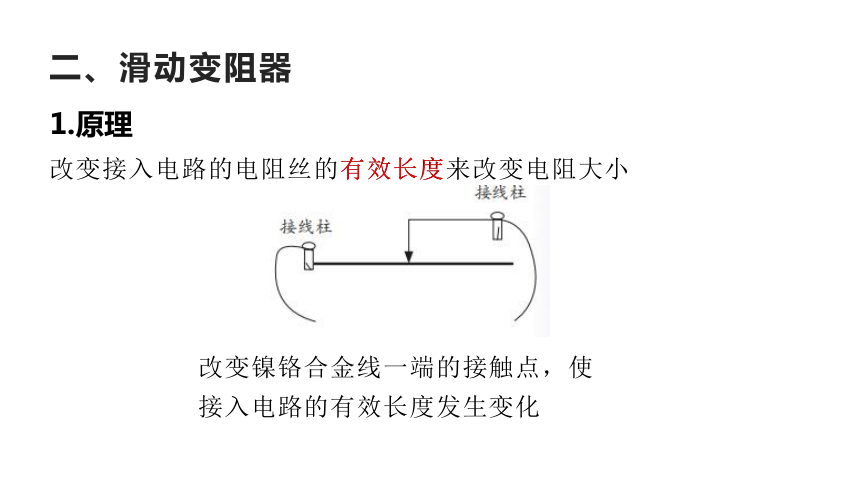

改變接入電路的電阻絲的有效長度來改變電阻大小
1.原理
改變鎳鉻合金線一端的接觸點，使接入電路的有效長度發生變化
有效長度
二、滑動變阻器
調節滑動變阻器滑片可以逐漸改變連入電路的電阻，從而逐漸改變電路中的電流
2.作用

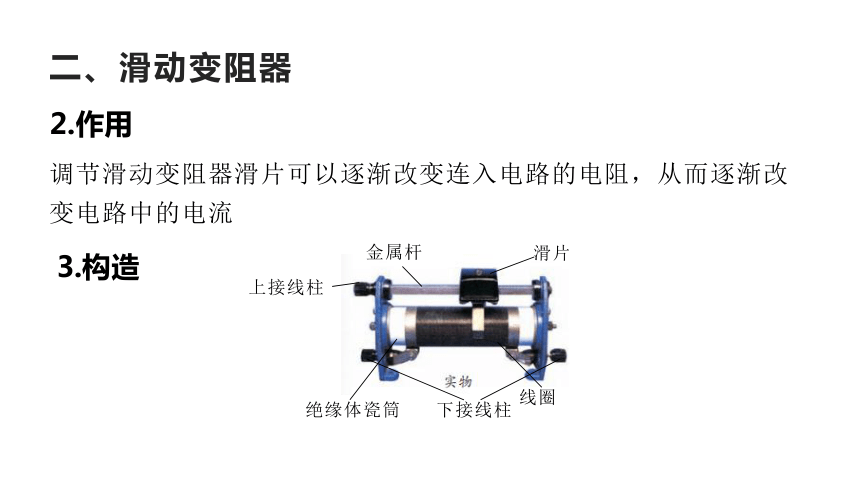

3.構造
絕緣體瓷筒
下接線柱
線圈
金屬桿
滑片
上接線柱
二、滑動變阻器
4.結構示意圖和符號
二、滑動變阻器
5.滑動變阻器的連接方式
一上一下，下定小大，近小遠大
二、滑動變阻器
5.滑動變阻器的連接方式
練一練：按圖所示連接電路，左右移動滑動變阻器的滑動觸頭 P，燈泡的亮度會如何變化，分析亮度變化的原因。
二、滑動變阻器
了解阻值范圍及最大電流
最大阻值接入電路時，電路電流為最大電流嗎？
閉合開關前將滑片置于阻值最大處
為什么？
滑動變阻器與被控制的用電器串聯
6.注意
保護電路
二、滑動變阻器
其原理與滑動變阻器相同，所不同的是滑動變阻器的形狀由直線型變成了圓弧型
7.旋鈕型變阻器工作原理
二、滑動變阻器
如果下圖中旋鈕型變阻器的 A、C 接入電路，要使接入電路的電阻增大，旋鈕觸片應向哪個方向轉動？
7.旋鈕型變阻器工作原理
順時針
三、知識拓展
敏 感 電 阻
敏感電阻是指器件特性對溫度、光照、壓力等作用敏感的電阻器。其種類分別有熱敏電阻、光敏電阻（如圖 4-41）、氣敏電阻、力敏電阻等。敏感電阻在人們的生產和生活中有著廣泛的應用。例如，光敏電阻器在光照下，其阻值會迅速減小，因此可用于光的測量、光的控制和光電轉換（將光的變化轉換為電的變化）。力敏電阻是一種能將機械力轉換為電信號的特殊元件，它的電阻值會隨外加力的大小而改變，常用于各種張力計、轉矩計、加速度計及各種壓力傳感器中。電子秤中就有力敏電阻，它能把壓力轉換成電信號后顯示在電子屏上。
復習鞏固
1.如圖所示，當滑片 向右滑動時，滑動變阻器連入電路的電阻變小的是( )
A. B.
C. D.
D
復習鞏固
2.小明利用如圖所示的實驗裝置嘗試改變小燈泡的亮度，則下列說法中錯誤的是( )
A.向左滑動時，小燈泡變亮
B.向右滑動時，小燈泡變暗
C.鉛筆芯與金屬夾子的組合相當于一個滑動變阻器
D.應避免將金屬夾子滑動到最左端，以免小燈泡短路
D
復習鞏固
3.將兩滑動變阻器按圖所示串聯起來，如果把 、 兩條導線接入電路后，要使這兩個滑動變阻器接入電路的總電阻最大，滑片 1和 2所處的位置是( )
A. 1在最右端， 2在最左端
B. 1在最左端， 2在最左端
C. 1在最左端， 2在最右端
D. 1在最右端， 2在最右端
C
