蘇教版小學科學五年級下冊 第四單元 簡單機械
為什么向下拉繩子就能輕松地把國旗升上去？
為什么向下拉繩子就能輕松地把國旗升上去？

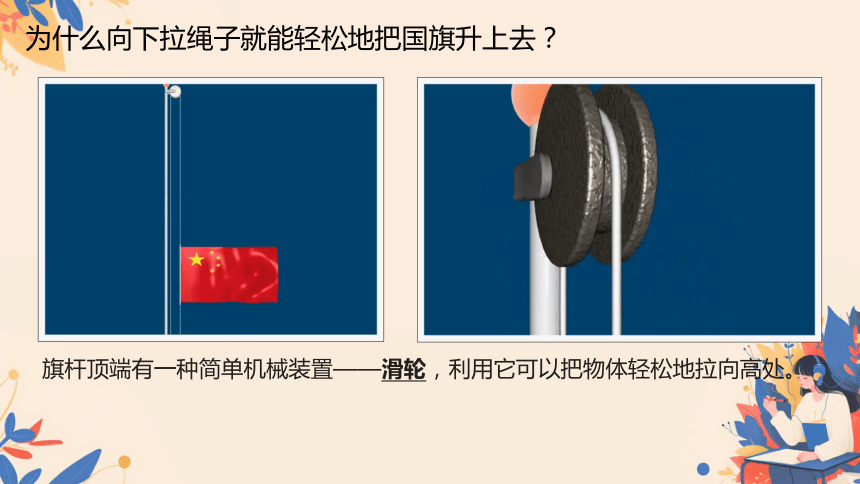

旗桿頂端有一種簡單機械裝置——滑輪，利用它可以把物體輕松地拉向高處。
繩子套在輪子
的槽里，才不會滑出來。

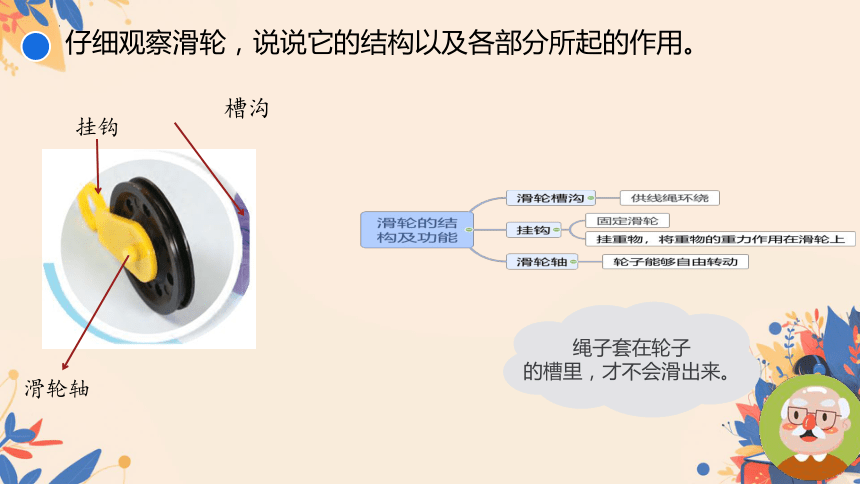

仔細觀察滑輪，說說它的結構以及各部分所起的作用。
滑輪軸
掛鉤
槽溝
下面兩種使用滑輪的情形有什么不同？
如果滑輪工作時只是轉動，位置固定不變，這樣的滑輪叫作定滑輪。
如果滑輪隨著被拉的物體一起移動位置，這樣的滑輪叫作動滑輪。
定滑輪
動滑輪
滑輪
彈簧測力計
彈簧
刻度板
掛鉤
組裝定滑輪和動滑輪，研究用它們提升物體時是否省力。
組裝定滑輪和動滑輪，研究用它們提升物體時是否省力。
組裝定滑輪和動滑輪，研究用它們提升物體時是否省力。
定滑輪可以改變用力的方向,但不能省力。
動滑輪可以省力，但不能改變用力的方向。
用定滑輪和動滑輪分別提升同一個物體，用力的方向一樣嗎？用力的大小一樣嗎？
用定滑輪時，將彈簧測力計向下拉動，用力的大小與重物的重力基本相同。
用動滑輪時，將彈簧測力計向上拉動，用力的大小明顯小于重物的重力。
1、如圖所示，這個人提起重物所使用的簡單機械是（ A ）。
選擇題
A.定滑輪
B.動滑輪
C.繩子和輪軸
2、用甲、乙兩種方法拉動汽車，下面說法正確的是（ B ）。
A.甲省力
B.乙省力
C.甲、乙都省力
甲
乙
3.右圖中重物的重量為50千克，如果繩子與滑輪間的摩擦力不計算在內的話,工人拉起這個重物最少要用（ B ）千克的力。
選擇題
C.75
A.25
B.50
50kg
C.定滑輪能改變用力的方向,動滑輪能省力
4.下列關于定滑輪和動滑輪的說法正確的是（ C ）。
A.定滑輪能省力,動滑輪能改變用力的方向
B.定滑輪和動滑輪都能改變用力的方向
5.用杠桿的原理來解釋定滑輪的工作實質,可以畫出的草圖是（ ）。
選擇題
用力點
阻力點
支點
用力點
阻力點
支點
用力點
阻力點
支點
A.
B.
C.
