蘇教版五年級下冊第四單元 簡單機械
14.擰螺絲的學問
趣味比賽
有請班級里個頭最大的同學和個頭小的同學比賽轉動桶裝水瓶，個頭大的同學轉動桶裝水瓶口，個頭小的同學轉動桶裝水瓶底部，兩者朝著不同的方向轉動。大家猜一猜誰能獲勝？

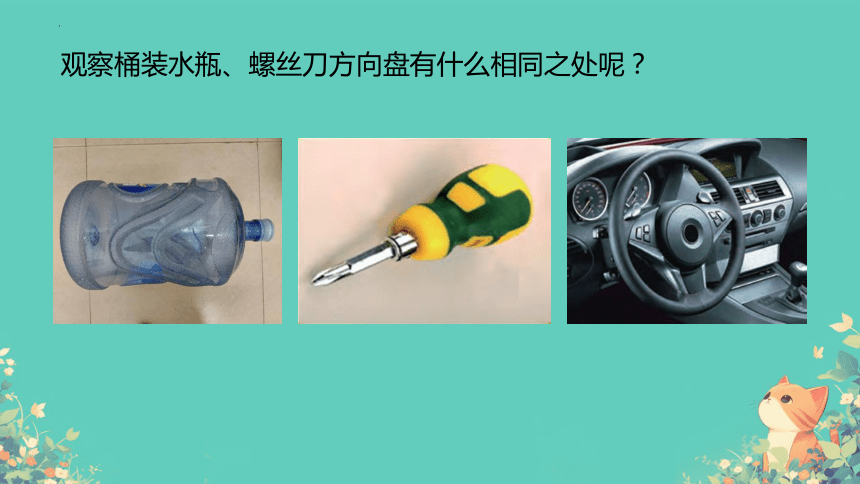

觀察桶裝水瓶、螺絲刀方向盤有什么相同之處呢？

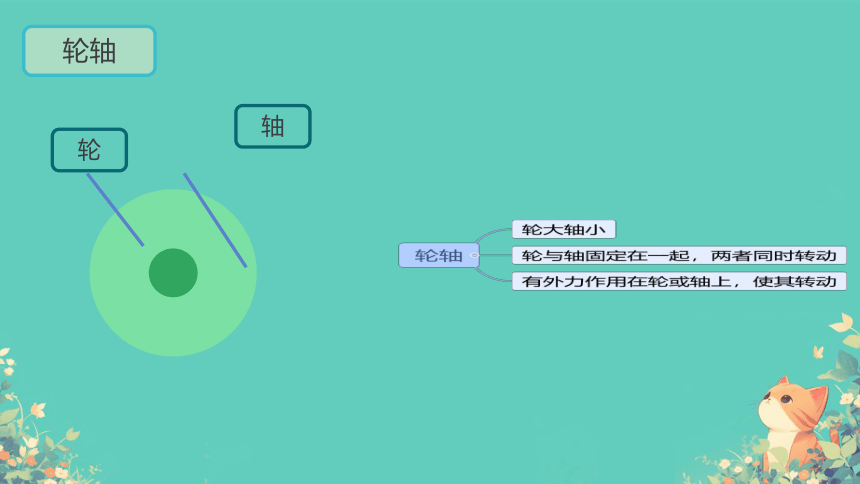

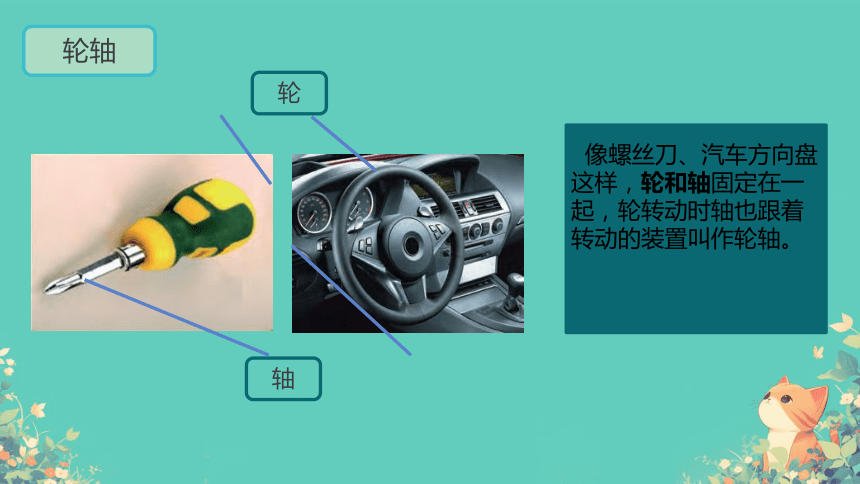

像螺絲刀、汽車方向盤這樣，輪和軸固定在一起，輪轉動時軸也跟著轉動的裝置叫作輪軸。
輪
軸
輪軸
輪
軸
輪軸

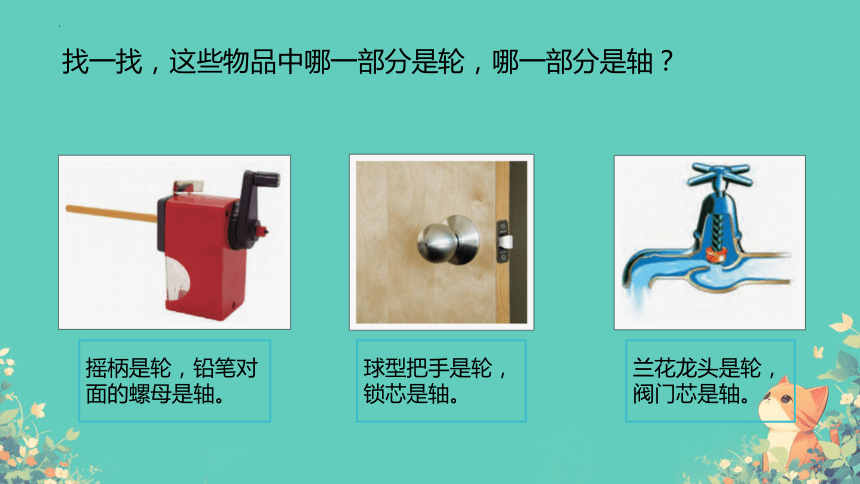

找一找，這些物品中哪一部分是輪，哪一部分是軸？
搖柄是輪，鉛筆對面的螺母是軸。
球型把手是輪，
鎖芯是軸。
蘭花龍頭是輪，
閥門芯是軸。

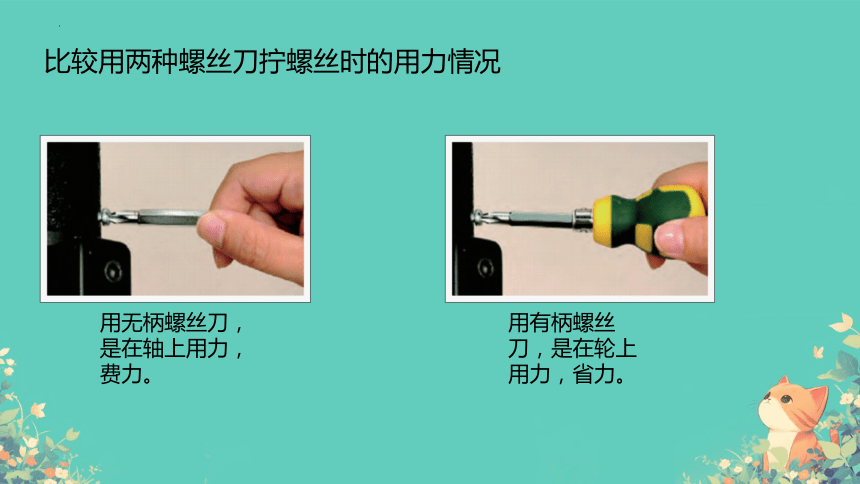

比較用兩種螺絲刀擰螺絲時的用力情況
用無柄螺絲刀，
是在軸上用力，
費力。
用有柄螺絲
刀，是在輪上
用力，省力。
研究輪軸在什么情況下更省力。
1. 在軸上掛一定數量的鉤碼。
2. 觀察在輪上掛多少個鉤碼，才能使輪軸平衡。
3. 保持軸上鉤碼個數不變，換更大的輪，重復實驗步驟 2。
當輪軸平衡時，在軸和輪上所掛鉤碼的個數相同嗎？
研究輪軸在什么情況下更省力。
輪軸平衡時，在輪上懸掛的鉤碼少，在軸上懸掛的鉤碼多。
換更大的輪后，所掛鉤碼的個數有變化嗎？
輪越大，懸掛的鉤碼越少，輪軸也越省力。省力表現為在大輪上以數量較少的鉤碼來平衡小輪上數量較多的鉤碼。
想一想：是在輪上用力省力，還是在軸上用力省力？
鉤碼數量的多少，表示用力的大小。在輪上用力更省力。
輪軸
物體
用力點
支點
阻力點
輪軸的軸心可看作杠桿的支點,則輪半徑為用力點到支點的距離,軸半徑為阻力點到支點的距離。因此輪軸是杠桿的一種變形,屬于杠桿類機械。
內六角扳手也是一種輪軸工具。在擰內六角螺絲時，怎樣做更省力？為什么？
把長柄作為輪，把短柄作為軸，轉動長柄擰螺絲，更省力。因為手柄好比輪軸上的輪，扳手與螺絲的接觸面好比軸，由于軸不變，輪越大就越省力。
使用下圖中的各種用具時，哪些是在輪上用力？哪些是在軸上用力？
竹蜻蜓，在軸上用力，可利用其在手心連續滾動多圈，使葉片快速轉動。
搟面杖，在軸上用力，使輪轉動的距離遠。
舉例說明在軸上用力的輪軸有什么好處。
省距離，速度快。
使用下圖中的各種用具時，哪些是在輪上用力？哪些是在軸上用力？
套筒扳手，在輪上用力。
石磨，在輪上用力。
輪軸的用途
筒車
轆轤
飏扇
在明代科學家宋應星所著的《天工開物》中，記載了我國古代使用輪軸的許多發明創造，如筒車、轆轤（lù lu）、飏扇、翻車等工具，這些發明創造極大地提高了生產勞動的效率。直到現在，有些工具仍然在使用。
選擇題
1.下列工具中屬于輪軸的是
A.起釘錘
B.開瓶器
C.鉗子
D.板手
2.下列說法正確的是( A )。
A.鑰匙是一種輪軸裝置
B.所有的輪軸裝置都是在輪上用力的
C.輪軸裝置都是圓的
選擇題
C.既不省力也不費力
3.汽車的方向盤是（ C ）。
A.滑輪
B.杠桿
C.輪軸
4.門鎖把手越長越（ A ）。
A.省力
B.費力
C.斧子
5.下列屬于輪軸的應用的是（ A ）。
A.水龍頭
B.剪刀
選擇題
6.使用輪軸時，在 上用力才省力。（ A ）
A.輪
B.軸
C.以上都可以
7.輪軸是杠桿的變形，輪軸的支點在（ C ）。
A.輪的邊緣
B.軸的邊緣
C.軸心
選擇題
8.下列情況中,輪軸可能處于平衡狀態是的（ B ）。
A.
B.
C.
