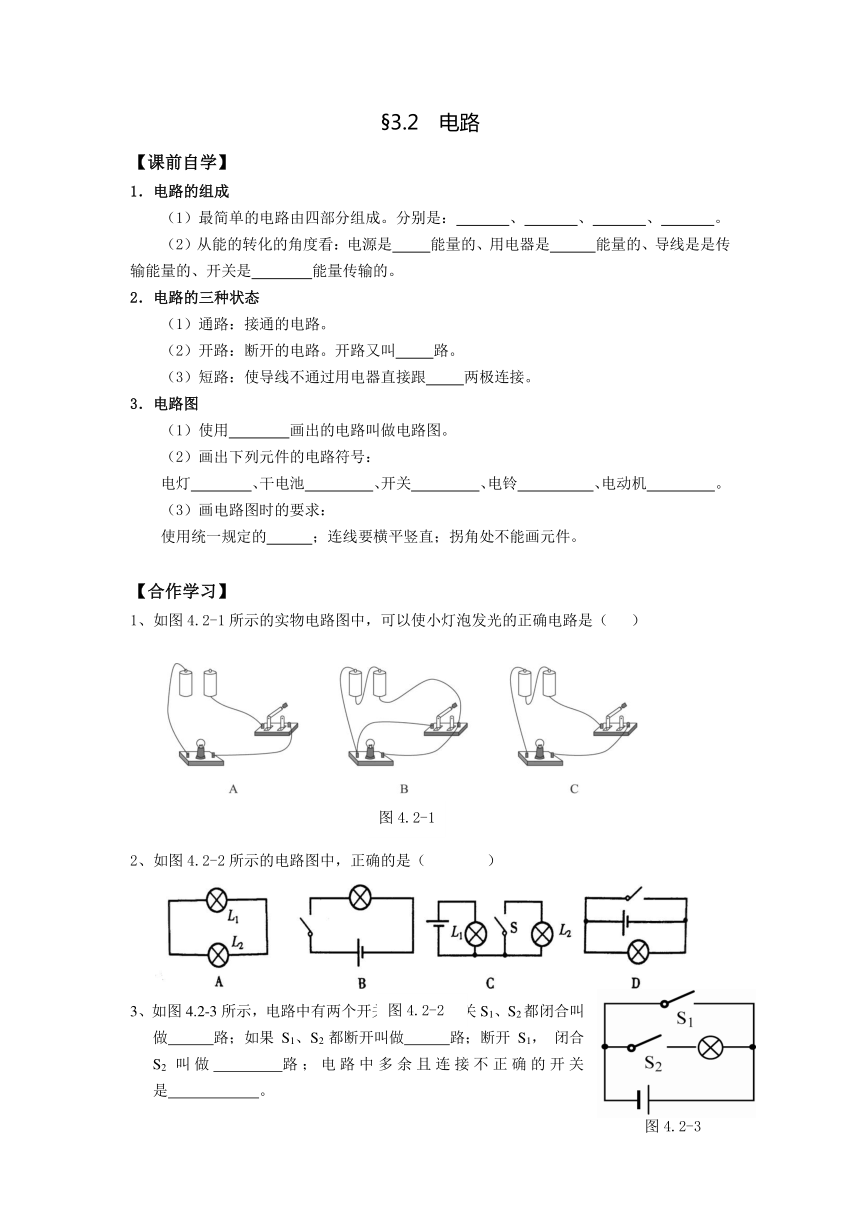

§3.2 電路
【課前自學】
1．電路的組成
（1）最簡單的電路由四部分組成。分別是： 、 、 、 。
（2）從能的轉化的角度看：電源是 能量的、用電器是 能量的、導線是是傳輸能量的、開關是 能量傳輸?shù)摹?br/>2．電路的三種狀態
（1）通路：接通的電路。
（2）開路：斷開的電路。開路又叫 路。
（3）短路：使導線不通過用電器直接跟 兩極連接。
3．電路圖
（1）使用 畫出的電路叫做電路圖。
（2）畫出下列元件的電路符號：
電燈 、干電池 、開關 、電鈴 、電動機 。
（3）畫電路圖時的要求：
使用統一規定的 ；連線要橫平豎直；拐角處不能畫元件。
【合作學習】
1、如圖4.2-1所示的實物電路圖中，可以使小燈泡發光的正確電路是（ ）
2、如圖4.2-2所示的電路圖中，正確的是（ ）
　　　　　　　　　　　　　　　　
3、如圖4.2-3所示，電路中有兩個開關，如果將開關S1、S2都閉合叫做 路；如果S1、S2都斷開叫做 路；斷開S1， 閉合S2叫做 路；電路中多余且連接不正確的開關是 。
4、 在右邊畫出圖4.2-4中所示實物電路的電路圖。
【應用拓展】
5．如圖4.2-5所示的電路圖中，開關S閉合后僅有L2燈能亮的是圖（ ）
6.圖4.2-6的四個電路圖中，與實物圖對應的是（ ）
7. 如圖4.2-7所示，電路元件及導線連接均完好，閉合開關S1 、S2 ，則（ ）
A． L1不能發光，L2能發光
B． L1能發光，L2不能發光
C． L1、L2 都能發光
D． L1、L2 都不能發光
8．如圖4.2-8電路中，用導線連接下列兩點后，會導致電路短路的是（ ）
A.a、c B.b、c
C.b、d D.d、e
9.根據圖4.2-9中的電路圖，把電路元件連接起來。
