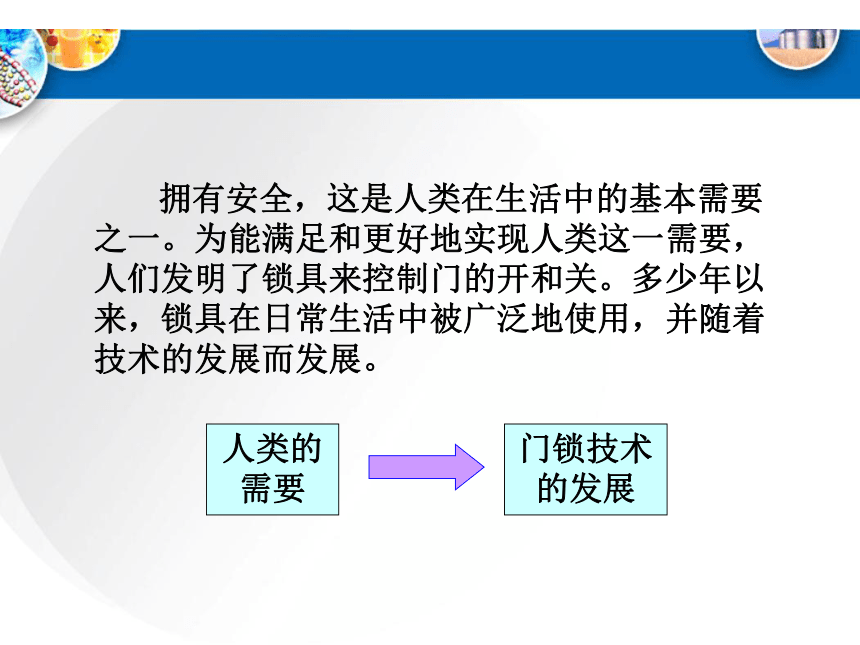

課件78張PPT。第一章　電子控制技術與電子控制系統電子控制技術 擁有安全，這是人類在生活中的基本需要之一。為能滿足和更好地實現人類這一需要，人們發明了鎖具來控制門的開和關。多少年以來，鎖具在日常生活中被廣泛地使用，并隨著技術的發展而發展。 人類的需要
門鎖技術的發展

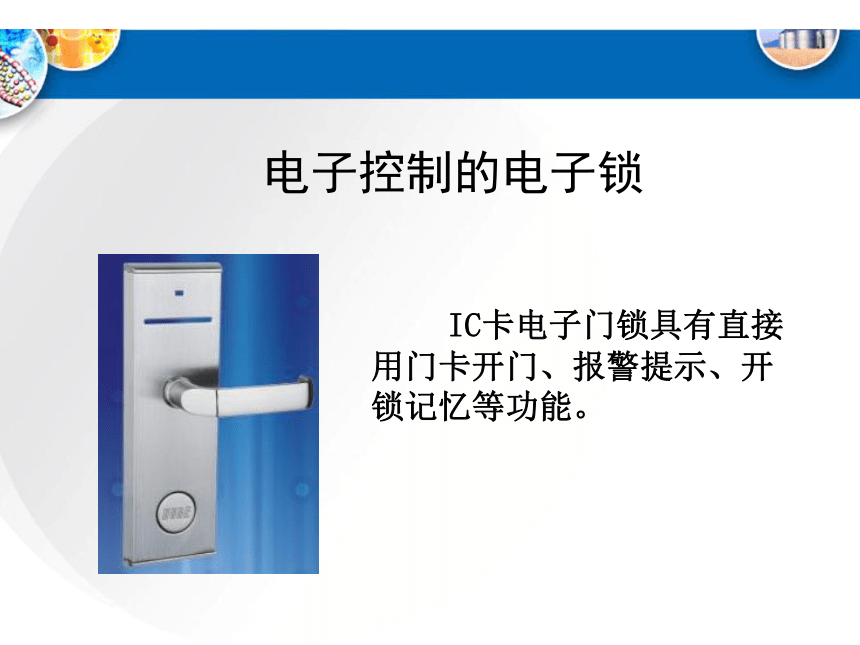

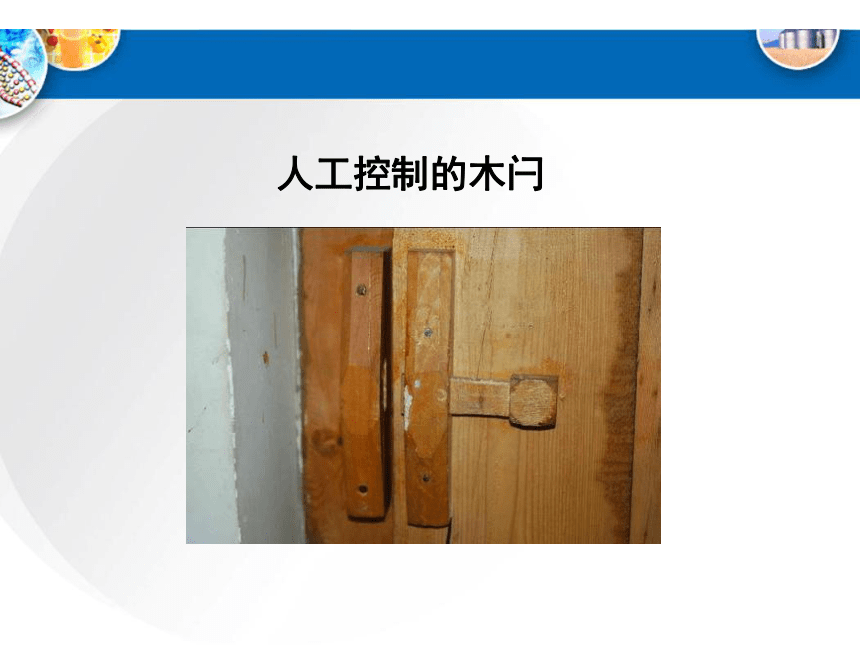

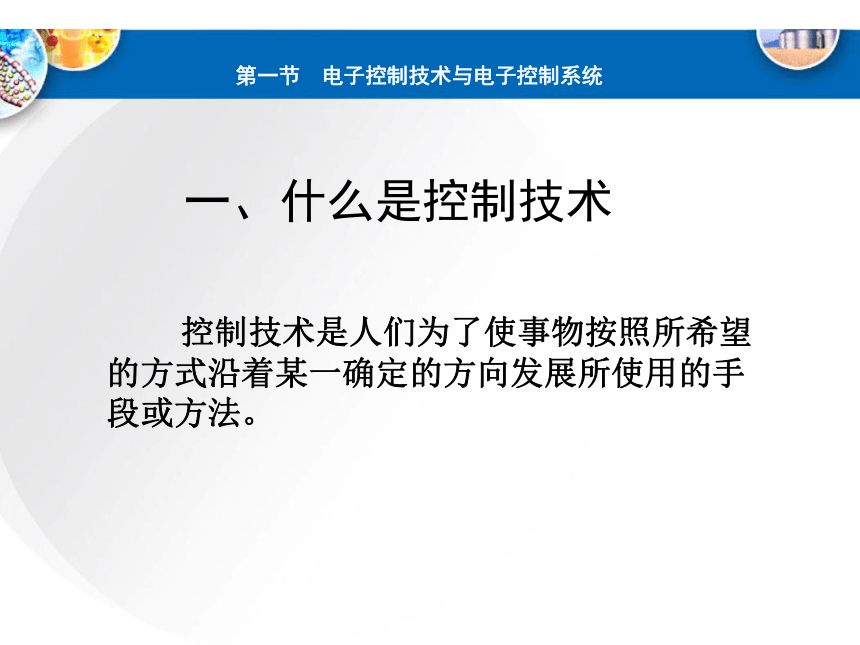

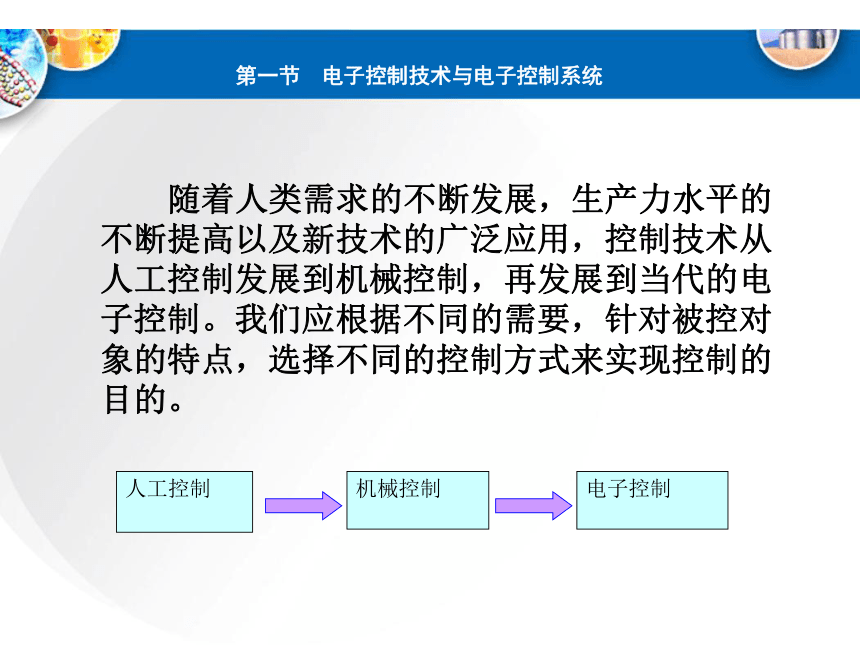

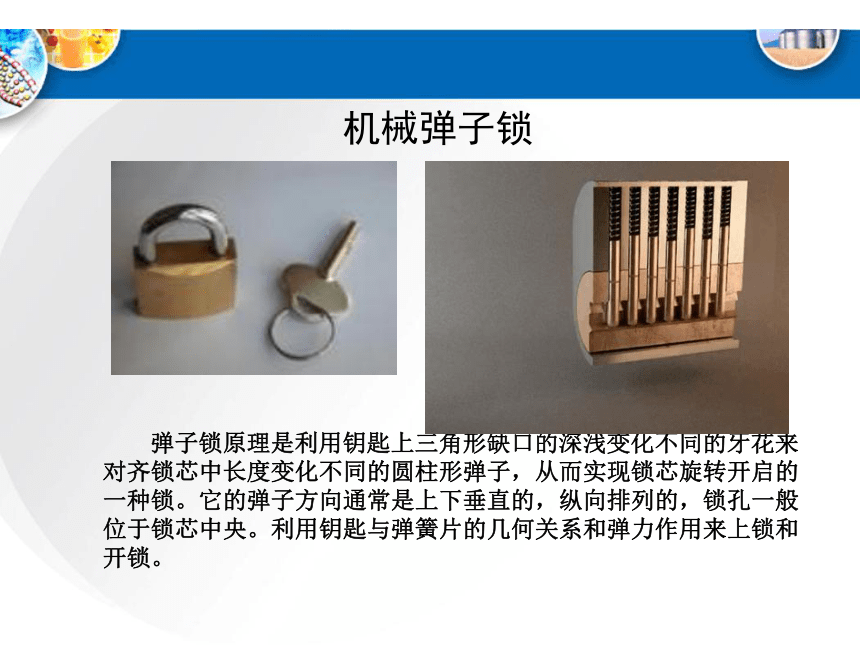

從門鎖的演變看控制技術的發展人工控制的木閂機械彈子鎖　　彈子鎖原理是利用鑰匙上三角形缺口的深淺變化不同的牙花來對齊鎖芯中長度變化不同的圓柱形彈子，從而實現鎖芯旋轉開啟的一種鎖。它的彈子方向通常是上下垂直的，縱向排列的，鎖孔一般位于鎖芯中央。利用鑰匙與彈簧片的幾何關系和彈力作用來上鎖和開鎖。 　　IC卡電子門鎖具有直接用門卡開門、報警提示、開鎖記憶等功能。電子控制的電子鎖一、什么是控制技術 控制技術是人們?yōu)榱耸故挛锇凑账Ｍ姆绞窖刂骋淮_定的方向發展所使用的手段或方法。第一節 電子控制技術與電子控制系統 隨著人類需求的不斷發展，生產力水平的不斷提高以及新技術的廣泛應用，控制技術從人工控制發展到機械控制，再發展到當代的電子控制。我們應根據不同的需要，針對被控對象的特點，選擇不同的控制方式來實現控制的目的。 第一節 電子控制技術與電子控制系統人工控制機械控制

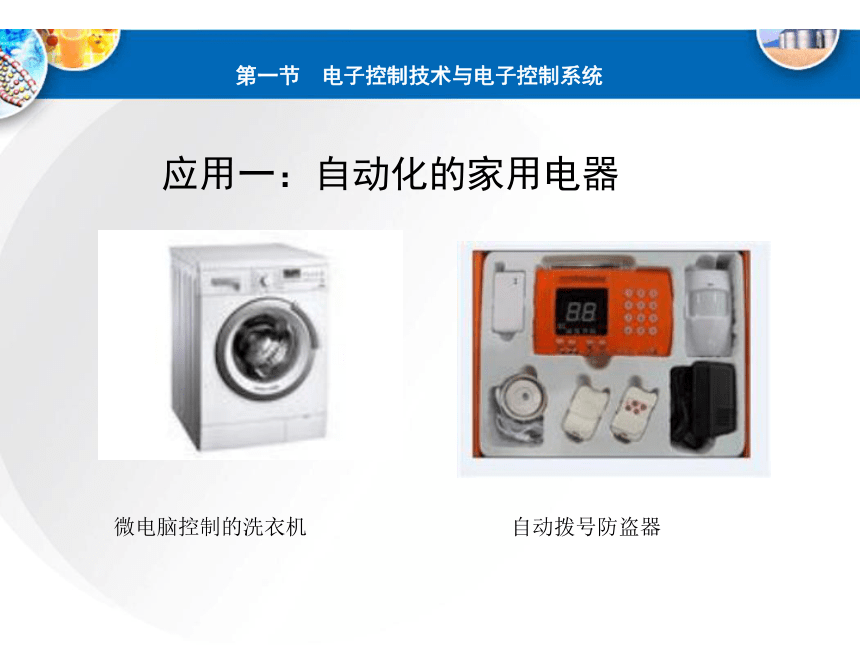

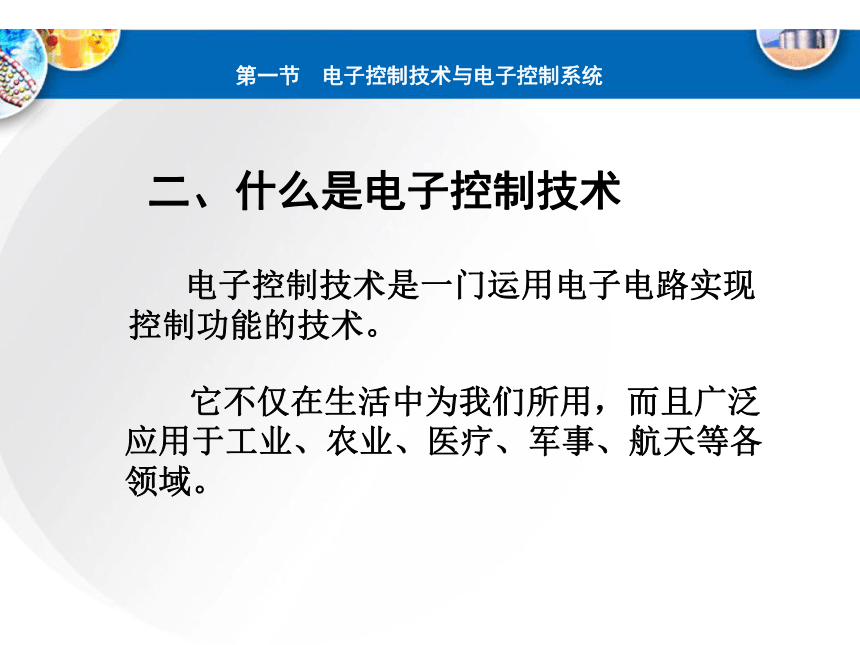

電子控制第一節 電子控制技術與電子控制系統 未來的的門鎖會怎樣發展？它受那些因素的制約嗎？手機成為門鑰匙指紋識別門鎖系統二、什么是電子控制技術 電子控制技術是一門運用電子電路實現控制功能的技術。 第一節 電子控制技術與電子控制系統 它不僅在生活中為我們所用，而且廣泛應用于工業、農業、醫療、軍事、航天等各領域。第一節 電子控制技術與電子控制系統應用一：自動化的家用電器自動撥號防盜器微電腦控制的洗衣機第一節 電子控制技術與電子控制系統應用二：自動化的生產流水線　　自動化軋鋼生產線提高了產品的質量，減少了原材料的消耗，改善了勞動條件，提高了勞動生產率。第一節 電子控制技術與電子控制系統應用三：工業化的農業溫室　　通過電子控制技術實現了施肥配方,營養液滴灌,人工補充二氧化碳、鍋爐燃煤送熱自動化，并對溫、氣、肥、水、光等植物生長要素進行自動調控，形成全年都能生長蔬菜、花卉的人工氣候。 第一節 電子控制技術與電子控制系統應用四：長“眼睛的”導彈　　“響尾蛇”空對空截?fù)魧?dǎo)彈，它是利用紅外線熱尋的傳感器來發現敵人的，發射后就可立即鎖定目標。像這類利用自身的制導系統去發現并鎖定目標的導彈，有時也被稱為長“眼睛”的導彈。 電子控制技術還可以應用在其他什么地方?第一節 電子控制技術與電子控制系統例如：校園里定時上課的電子打鈴控制。第一節 電子控制技術與電子控制系統　　我們要正確地使用電子技術，在法律許可范圍內使用電子技術，不能侵犯到其他人的合法權利。總之，我們要通過負責、有遠見、有道德的方式使用電子技術。　　在某居民小區，由于少數居民隨意從住戶窗口向綠化區域丟棄垃圾等雜物，該不該采用電子監控設備監視居民樓窗口？三、什么是電子控制系統第一節 電子控制技術與電子控制系統　　以電子技術為核心的控制系統，叫做電子控制系統。在這個系統中有電阻、電感、電容等元件和二極管、三極管、集成電路等電子器件，它們相互作用、相互依賴，形成一個整體，以實現控制的目的。 智能化的電飯煲和普通的電飯煲，哪個屬于電子控制系統？ 　　智能化的電飯煲是依靠電子控制技術實現控制的，屬于電子控制系統。而普通的電飯煲只具有煮飯和保溫功能，它是利用雙金屬片進行控制的，屬于機械控制方式。第一節 電子控制技術與電子控制系統是不是用電的、自動的就是電子控制呢？思考利用電子積木搭接一個電子控制報警器模型(P7)第一節 電子控制技術與電子控制系統第一節 電子控制技術與電子控制系統[擴展閱讀2]干簧管：　　干簧管是一種磁敏的特殊開關。它通常由兩個或三個既導磁又導電材料做成的簧片觸點，被封裝在充有惰性氣體(如氮、氦等)或真空的玻璃管里，玻璃管內管內平行封裝的簧片端部重疊，并留有一定間隙或相互接觸以構成開關的常開或常閉接點。第一節 電子控制技術與電子控制系統 是一個電子控制系統。在這個系統中，有干簧管、喇叭、開關等元件和音樂集成電路等電子器件，它是以電子技術為核心的控制系統，所以是電子控制系統。電子控制報警器模型是一個電子控制系統嗎？第一節 電子控制技術與電子控制系統燈泡亮度是調光電子電路第一節 電子控制技術與電子控制系統 閱讀書上的三個案例，結合生活中的經驗，分析電子控制系統的優點，并填寫表格。第一節 電子控制技術與電子控制系統精確制導導彈神舟飛船上的電子控制系統電子繼電器電子定時器電子式溫度控制器第一節 電子控制技術與電子控制系統 同學們?cè)谏钪薪佑|過哪些電子控制技術？它們的組成是什么？第一節 電子控制技術與電子控制系統 在生活中處處都有電子控制技術：教室里的電子鈴聲、校園里的程控路燈、家里的智能洗衣機、計算機等都應用了電子控制技術。第一節 電子控制技術與電子控制系統課堂小結 本節以人的需求促進控制技術的發展開始，通過對各種控制技術的比較，引進了電子控制技術及概念。同學們理解了電子控制技術的含義，掌握了電子控制系統的概念，還要知道如何正確使用電子技術。 第一章　電子控制系統概述
第二節 電子控制系統的組成和工作過程第二節 電子控制系統的組成和工作過程　　過去的路燈需要人工控制，現在利用電子控制技術實現了自動化控制，正如我們剛才看到的路燈電子控制系統模型，那么，這兩者在組成上有什么異同呢？第二節 電子控制系統的組成和工作過程路燈的人工控制系統：視覺器官
檢測光的強度
大 腦
分析信息，發出命令
手和足
執行命令，完成路燈的開和關
路 燈
點亮與熄滅
第二節 電子控制系統的組成和工作過程路燈的電子控制系統：傳感器
檢測光的強度
電子
電路
分析信息，發出命令
執行
機構
執行命令，完成路燈的開和關
路 燈
點亮與熄滅
第二節 電子控制系統的組成和工作過程 從上圖的對應關系中可以看出：兩個系統都是先進行信息的收集，然后經過對信息的分析、判斷、發出命令，再執行命令，閉合或者切斷電路，從而達到控制目的。 電子控制系統一般可分為輸入、控制（處理）和輸出三個基本的組成部分。 第二節 電子控制系統的組成和工作過程電子控制系統的基本組成方框圖:電子控制系統的基本組成部分輸入
部分
控制（處理）部分
輸出
部分
被控
對象
信息第二節 電子控制系統的組成和工作過程　　電子控制系統各部分的作用是什么？第二節 電子控制系統的組成和工作過程輸入部分： 通常由各種傳感器組成，輸入信息可以有多種形式，可以是作用力，也可以是溫度、濕度、磁場、光照強度等環境參數的變化，用傳感器把采集的非電量變化轉變?yōu)殡娏康淖兓５诙?jié) 電子控制系統的組成和工作過程輸入部分相當于人的（　　　）。 它能將采集的非電量變化轉變?yōu)殡娏康淖兓＠纾职磩?dòng)按鈕開關，輸入部分就把機械開關的通或斷的非電量變化轉變?yōu)殡娦盘?hào)（電壓或電流）的有或無的電量變化。感官第二節 電子控制系統的組成和工作過程控制（處理）部分相當于人的（　　）。 一般由具有各種控制功能的電子電路（或微處理器）組成。它能對送入的電信號進行比較、分析和處理，并發出指令。大腦第二節 電子控制系統的組成和工作過程輸出部分相當于的人（　　　）。 由電磁繼電器、晶閘管等多種執行機構組成。輸出信號可以是位移，如電磁繼電器中銜鐵運動、電動機的轉動等，也可以是聲音、光等，如揚聲器中發出的音樂聲。手和足第二節 電子控制系統的組成和工作過程電子控制系統的工作過程電子控制系統的基本組成部分第二節 電子控制系統的組成和工作過程[馬上行動] 分析下列電子控制系統的基本組成部分，并說出它們的簡要工作過程。 環形感應器電子電路紅綠燈水位傳感器電子電路電磁開關第二節 電子控制系統的組成和工作過程輸入：
控制（處理）：
輸出：鍵盤、鼠標、話筒、攝像頭、手寫板、掃描儀等主機顯示器、揚聲器、打印機等電子計算機的組成 第二節 電子控制系統的組成和工作過程[小組試驗]　利用電子積木搭接一個光控路燈的模型。第二節 電子控制系統的組成和工作過程 模擬夜晚：用黑紙罩住光敏電阻R，外界光線照射不到光敏電阻時，R的阻值變得很大，三極管導通，代表路燈的發光二極管就會自動點亮。
　　模擬白天：當拿去遮光的黑紙，讓強光照射光敏電阻R時，R的阻值變得很小，三極管截止，發光二極管就熄滅。光控路燈的模型要達到下列要求：第二節 電子控制系統的組成和工作過程
輸入：
控制（處理）：
輸出：光敏傳感器晶體三極管組成的電子電路發光二極管路燈自動控制模型的方框圖：第二節 電子控制系統的組成和工作過程[擴展閱讀1] 　光敏傳感器：　　光敏傳感器是最常見的傳感器之一，它的種類繁多，主要有：光敏電阻、紅外線傳感器、太陽能電池等。它的敏感波長在可見光波長附近，包括紅外線波長和紫外線波長。光傳感器不只局限于對光的探測，它還可以作為探測元件組成其他傳感器，對許多非電量進行檢測，只要將這些非電量轉換為光信號的變化即可。第二節 電子控制系統的組成和工作過程[擴展閱讀2] 晶體三極管：　　三極管內部為由P型半導體和N型半導體組成的三層結構，根據分層次序分為NPN型和PNP型兩大類。NPN（一般為硅管）和PNP （一般為鍺管） 上述三層結構即為三極管的三個區，中間比較薄的一層為基區，另外兩層同為N型或P型，其中尺寸相對較小、多數載流子濃度相對較高的一層為發射區，另一層則為集電區。 第二節 電子控制系統的組成和工作過程[擴展閱讀2] 晶體三極管：第二節 電子控制系統的組成和工作過程[擴展閱讀2] 晶體三極管： 放大模式也稱為正向放大模式，當三極管作為放大器件工作時應采用這種工作模式。當作為開關應用時（如邏輯電路），應采用截止模式和飽和模式。倒置模式在放大電路中一般不采用。第二節 電子控制系統的組成和工作過程[擴展閱讀2] 晶體三極管：三極管處于放大狀態的外部條件：
　　（1）發射結處于正向偏置，即VBE≥VON。
一般硅管的死區電壓VOn為0.6～0.7V。
　
　　（2）集電結處于反向偏置，即VCE≥VBE。第二節 電子控制系統的組成和工作過程[擴展閱讀2] 晶體三極管：光控路燈的模型工作原理：　　當白天時，強光照射到光敏電阻Ｒ時，Ｒ的阻值變得很小，VB－ VE≤ VON，三級管處于截止?fàn)顟B(tài)，所以二極管熄滅。當夜晚時，Ｒ的阻值變得很大，三極管導通，發光二極管有大的電流流過，點亮。
第二節 電子控制系統的組成和工作過程[擴展閱讀3] 發光二極管：　　發光二極管簡稱為LED。由鎵（Ga）與砷（AS）、磷（P）的化合物制成的二極管，當電子與空穴復合時能輻射出可見光，因而可以用來制成發光二極管，在電路及儀器中作為指示燈，或者組成文字或數字顯示。磷砷化鎵二極管發紅光，磷化鎵二極管發綠光，碳化硅二極管發黃光。課堂小結第二節 電子控制系統的組成和工作過程　電子控制系統的基本組成，并能用方框圖分析生活中常見的電子控制系統的工作過程。第一章　電子控制系統概述

第三節 開環電子控制系統和閉環電子控制系統一、什么是開環電子控制系統 倘若電子控制系統的輸出結果對系統的控制沒有影響，這種電子控制系統叫做開環電子控制系統。 第三節 開環電子控制系統和閉環電子控制系統開環電子控制系統的組成方框圖：
輸 出
第三節 開環電子控制系統和閉環電子控制系統輸 入
被控
對象
信息 控制
（處理）
第三節 開環電子控制系統和閉環電子控制系統自動路燈控制系統的工作過程有沒有反饋?答：由于輸出（路燈的亮滅）對系統的控制狀態并不產生影響，所以此系統也不存在反饋。第三節 開環電子控制系統和閉環電子控制系統電子門鈴的工作過程：輸入:
控制(處理):
輸出:
用手按動按鈕開關，輸入一個觸發信號。音樂集成電路經過觸發后工作，產生
一組載有“音樂”的電信號。揚聲器將電信號轉變?yōu)橐魳仿暋５谌?jié) 開環電子控制系統和閉環電子控制系統電子門鈴的工作過程有沒有反饋? 答：輸出的音樂聲的變化對系統的控制狀態并不產生影響，即不存在反饋。分析下列電子控制系統：第三節 開環電子控制系統和閉環電子控制系統揚聲器音樂聲音樂集成電路路燈光的變化電子電路鎖舌鎖舌的運動集成電路電動機門的開關集成電路第三節 開環電子控制系統和閉環電子控制系統以上的控制系統都有什么共同的特點？答：以上的控制系統被控量的變化都不對系統的控制狀態產生影響，都不存在反饋。第三節 開環電子控制系統和閉環電子控制系統 開環電子控制系統一般結構簡單、造價較低，適用于被控對象的狀態變化較為簡單、被控量的控制精度要求不高的情形。 開環電子控制系統的特點：二、什么是閉環電子控制系統 它能對輸出結果進行檢測，并將檢測信號反饋到控制處理部分，從而對系統的控制產生影響。 第三節 開環電子控制系統和閉環電子控制系統閉環電子控制系統的組成方框圖如下：
輸 入輸 出
被控對象
控制
（處理）
檢 測
反饋第三節 開環電子控制系統和閉環電子控制系統第三節 開環電子控制系統和閉環電子控制系統生活中那種產品的工作過程有反饋環節?電冰箱就是一個實例。第三節 開環電子控制系統和閉環電子控制系統家用電冰箱的恒溫控制：第三節 開環電子控制系統和閉環電子控制系統家用電冰箱的工作原理:　　現在常見的家用電冰箱由電動機、壓縮機、冷卻器和散熱器組成。它們之間用一根管道相連接，管道里裝著一種沸點很低的制冷劑。管道的底部安裝著壓縮機，使制冷劑不斷地在管道里循環。由于管道中有一小段十分狹窄的毛細管，從而限制了管道內制冷劑的流動速度，并使氣態的制冷劑受到強大的壓力，使之由氣態變成液態，對外釋放熱量。當液態制冷劑通過毛細管進入電冰箱的內部由較粗管組成的冷卻器時，由于壓力突然降低，達到制冷的效果。 家用電冰箱的閉環電子控制系統如下：
第三節 開環電子控制系統和閉環電子控制系統第三節 開環電子控制系統和閉環電子控制系統為什么冰箱要采用閉環電子控制系統？ 冰箱用溫度傳感器來實時反饋冰箱的實際溫度，以保持預先設定的溫度不變。開環電子控制系統：
閉環電子控制系統：
第三節 開環電子控制系統和閉環電子控制系統找出你身邊開環電子控制系統和閉環電子控制系統的例子： 電熨斗、電子門鈴、電子調光臺燈、電子手表、程序控制洗衣機電熱水器、空調、電冰箱、智能電飯煲、現代化農業溫室第三節 開環電子控制系統和閉環電子控制系統 　閉環電子控制系統與開環電子控制系統相比有什么優點？　　閉環電子控制系統具有監測和反饋功能，可以提高控制的精度，而且能實現控制的自動化。第三節 開環電子控制系統和閉環電子控制系統校園擴音器是一個什么控制系統？
是開環電子控制系統還是閉環系統？第三節 開環電子控制系統和閉環電子控制系統　　正、反兩方形成不同結論的關鍵在于是否應該把人劃入電子控制系統。閉環電子控制系統就必須符合兩個條件：一是它的核心是電子技術，二是有反饋。很顯然，反方把人劃入控制系統，這個擴音系統的核心就不單單是電子技術，所以不能稱為閉環電子系統，但因?yàn)榇嬖诜答仯士煞Q為閉環控制系統。教師總結：第三節 開環電子控制系統和閉環電子控制系統練習1(P16)　　1.根據開環電子控制系統和閉環電子控制系統的區別進行分析、判斷，在你認為正確的表格中打“√”。在你認為正確的表格中打“√”：（參考答案）第三節 開環電子控制系統和閉環電子控制系統√√√√√√√第三節 開環電子控制系統和閉環電子控制系統 注意你周圍的電子產品，找出一個由閉環控制系統構成的產品，畫出它的方框圖，并分析它是如何運用反饋來實現自動控制的。第三節 開環電子控制系統和閉環電子控制系統電熱水器的閉環電子控制系統如下：
第三節 開環電子控制系統和閉環電子控制系統課堂小結第三節 開環電子控制系統和閉環電子控制系統　　本節我們知道簡單的開環電子控制系統不能滿足精確的需求，需要進一步改進，從而需要具有反饋的閉環電子控制系統，同學們要區分開環電子控制系統和閉環電子控制系統適用的場合。
