課件22張PPT。普通高中課程標準實驗教科書 通用技術 選修１第五章 電子控制系統的設計和應用開環電子控制系統的設計和應用
（共3課時）

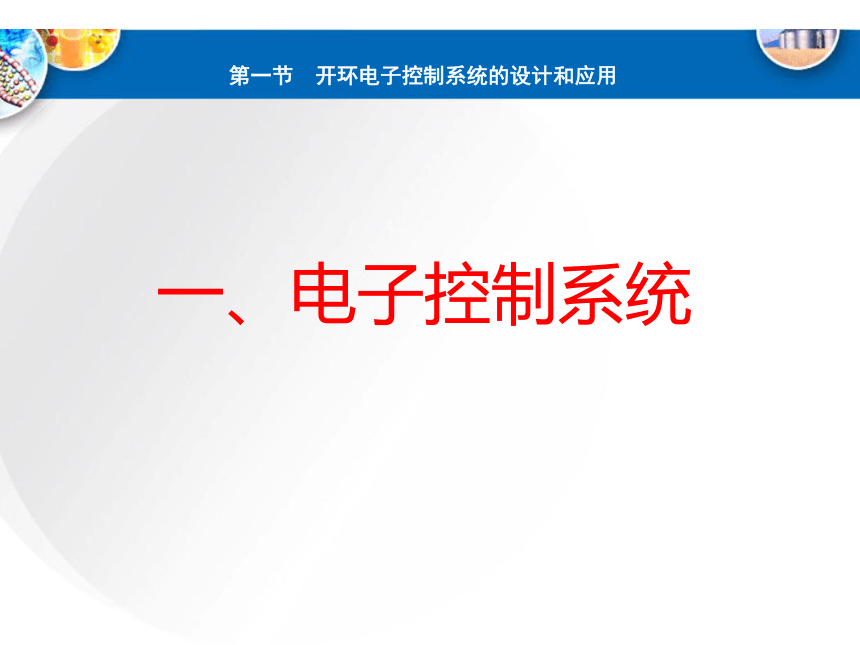

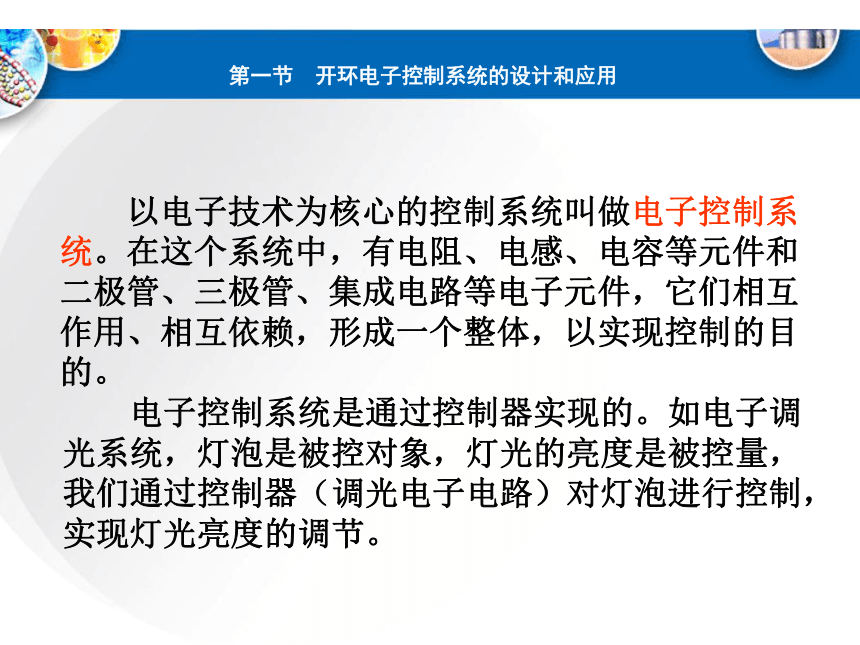

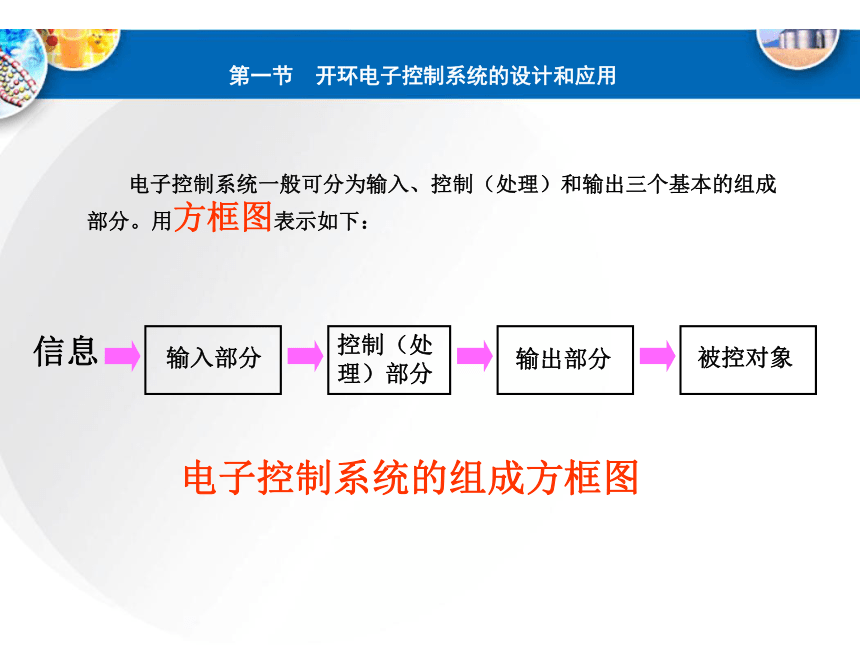

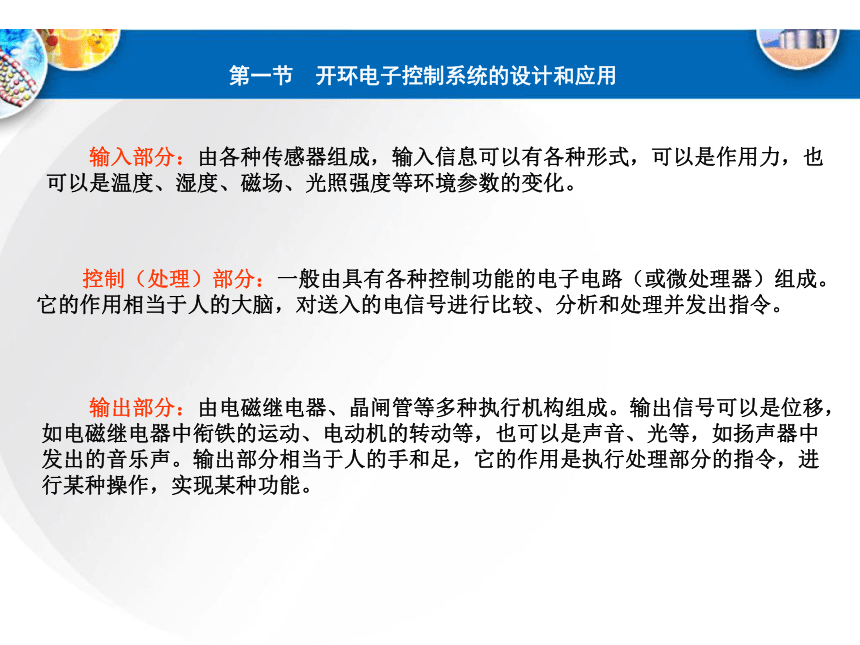

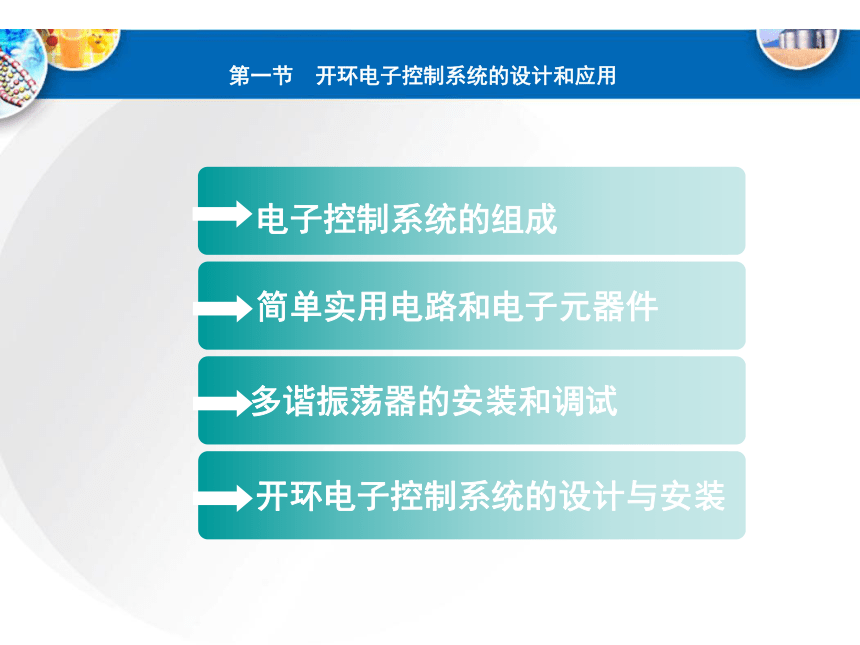

第一節　開環電子控制系統的設計和應用電子控制系統的組成 簡單實用電路和電子元器件 多諧振蕩器的安裝和調試 開環電子控制系統的設計與安裝第一節　開環電子控制系統的設計和應用一、電子控制系統 第一節　開環電子控制系統的設計和應用　　電子控制系統是通過控制器實現的。如電子調光系統，燈泡是被控對象，燈光的亮度是被控量，我們通過控制器（調光電子電路）對燈泡進行控制，實現燈光亮度的調節。 　　以電子技術為核心的控制系統叫做電子控制系統。在這個系統中，有電阻、電感、電容等元件和二極管、三極管、集成電路等電子元件，它們相互作用、相互依賴，形成一個整體，以實現控制的目的。第一節　開環電子控制系統的設計和應用 電子控制系統一般可分為輸入、控制（處理）和輸出三個基本的組成部分。用方框圖表示如下： 電子控制系統的組成方框圖信息第一節　開環電子控制系統的設計和應用　　輸入部分：由各種傳感器組成，輸入信息可以有各種形式，可以是作用力，也可以是溫度、濕度、磁場、光照強度等環境參數的變化。 　　控制（處理）部分：一般由具有各種控制功能的電子電路（或微處理器）組成。它的作用相當于人的大腦，對送入的電信號進行比較、分析和處理并發出指令。 　　輸出部分：由電磁繼電器、晶閘管等多種執行機構組成。輸出信號可以是位移，如電磁繼電器中銜鐵的運動、電動機的轉動等，也可以是聲音、光等，如揚聲器中發出的音樂聲。輸出部分相當于人的手和足，它的作用是執行處理部分的指令，進行某種操作，實現某種功能。 第一節　開環電子控制系統的設計和應用電子控制系統的工作過程如圖所示：電子控制系統的基本組成部分輸入:采集信息并轉化為電信號控制（處理）:分析、比較和處理電信號并發出命令輸出:

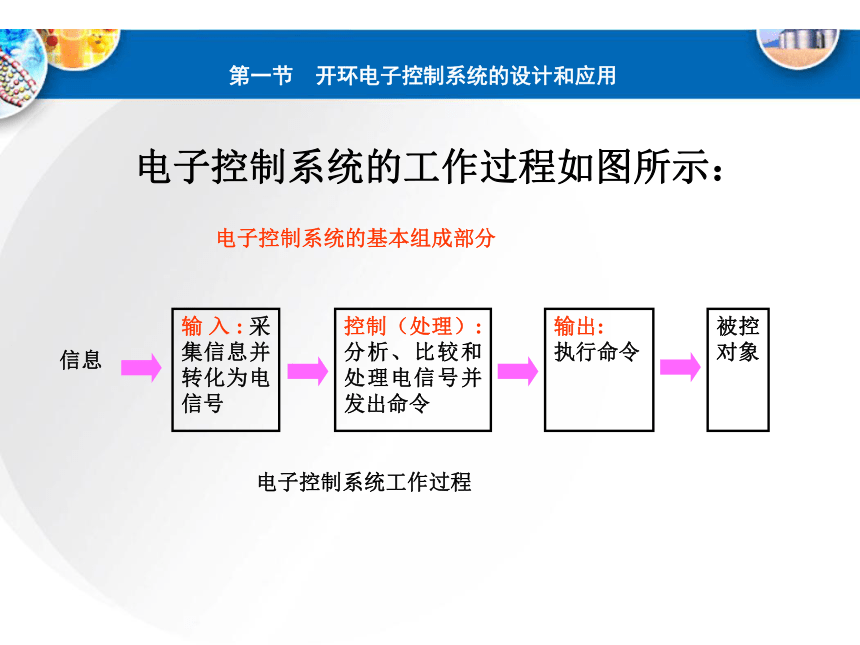

執行命令被控對象電子控制系統工作過程信息第一節　開環電子控制系統的設計和應用　　1．簡單實用電路和一些常用的電子元器件。 不同的適用電路可以實現不同的功能。常見的實用電路有很多，如多諧振蕩電路、觸發電路、存儲器和計數器等等。該類電路有各種不同的電子元件組成，有電阻、電容、二極管和三極管等等 。第一節　開環電子控制系統的設計和應用電阻器 電容器 二極管 三極管 第一節　開環電子控制系統的設計和應用2．多諧振蕩器的安裝和調試 試驗?zāi)康模喊惭b和調試一個多諧振蕩器 試驗準備：
　　5V電源，電阻4只（共2種電阻值，大小在300Ω～800Ω之間），電容4只（共2種電容量，大小在0.1μF～10μF之間），開關示波器，無源蜂鳴器，電路試驗板，CT74LS00 1只。 脈沖的周期由電路中的R、C確定。第一節　開環電子控制系統的設計和應用　　倘若電子控制系統的輸出結果對系統的控制沒有影響，也就是被控量的變化不會引起控制量的改變，即沒有反饋，這種電子控制系統叫做開環電子控制系統。 第一節　開環電子控制系統的設計和應用交通燈（視頻）：紅綠燈信號時間是預先設定的， 運算器（控制器）不考慮交通實際情況的變化，按預先的設定，操縱各路口紅綠燈的“亮”、“滅”，以控制路口的交通狀況。 例如自動門（視頻）：下一時刻門是否打開與前一時刻門是否打開沒有聯系。第一節　開環電子控制系統的設計和應用　　JN6201音樂集成電路的內部有微處理器和很多個多諧振蕩器，這些多諧振蕩器具有不同的頻率。它共有4個輸入端口和4個輸出端口，它們所對應的引腳如圖所示： 輸入端：1，2，3，4
輸出端：9（繼電器）、10（發光二極管）、11（揚聲器）、9（揚聲器）
音樂集成電路的知識拓展 音樂集成電路是一種大規模的CMOS集成電路。使用音樂集成電路，通過簡單的外接電路即可獲得簡單的樂曲、語音或是各種模擬的聲響。音樂集成電路價格便宜，電路結構簡單，工作穩定可靠，耗電省，所以用途廣泛；在音樂門鈴、音樂賀年卡、音樂報時鐘、電話振鈴電路中都可見它的蹤影。 第一節　開環電子控制系統的設計和應用音樂集成電路內部結構框圖大致如下： 第一節　開環電子控制系統的設計和應用第一節　開環電子控制系統的設計和應用設計要求：
（1）安裝一個電子門鈴控制系統。
（2）大人和小孩都能方便的使用。
（3）能夠辨別是大人還是小孩在按動門鈴。 　　設計分析：
　　（1）可以選擇開環電子控制系統，它的被控量是“聲音”，被控對象是揚聲器。
　?。?）可以設置兩個輸入端，安裝兩個按鈕開關，這樣就可以分別供身高不同的大人和小孩方便地使用。
　?。?）控制（處理）部分可以使用電子電路作為控制核心。 第一節　開環電子控制系統的設計和應用第一節　開環電子控制系統的設計和應用總結設計和安裝開環電子控制系統的一般步驟如下： 　?。?）依據設計要求進行分析，確定被控量和被控對象。
　　（2）根據開環控制系統方框圖，選擇恰當?shù)膫鞲衅?，確定控制（處理）部分使用的實用電路和元器件，選擇合適的執行部件。第一節　開環電子控制系統的設計和應用　?。?）參照相關資料，在輸入、控制（處理）和輸出部分之間分別選擇合適的接口電路，設計或改進原有的電路。
　?。?）檢測元器件或?qū)嵱秒娐返馁|(zhì)量。
　?。?）安裝電路，放置元器件，不要錯接、虛焊，要注意對未使用的引腳的處理，注意接地。
　?。?）調試電路，檢測觸發電壓的大小。 課堂小結 本節課主要學習了簡單數字集成電路的安裝與調試，進行了開環控制系統的設計與安裝，在數字集成電路設計與制作過程中還需要有一定的步驟和相關要求。 作業： 教材P94頁練習1、2 第一節　開環電子控制系統的設計和應用
