產品設計的三要素：________、________、________。
設計需要考慮的主要因素：功能、結構穩定、安全可靠、成本適當、易于制作等。

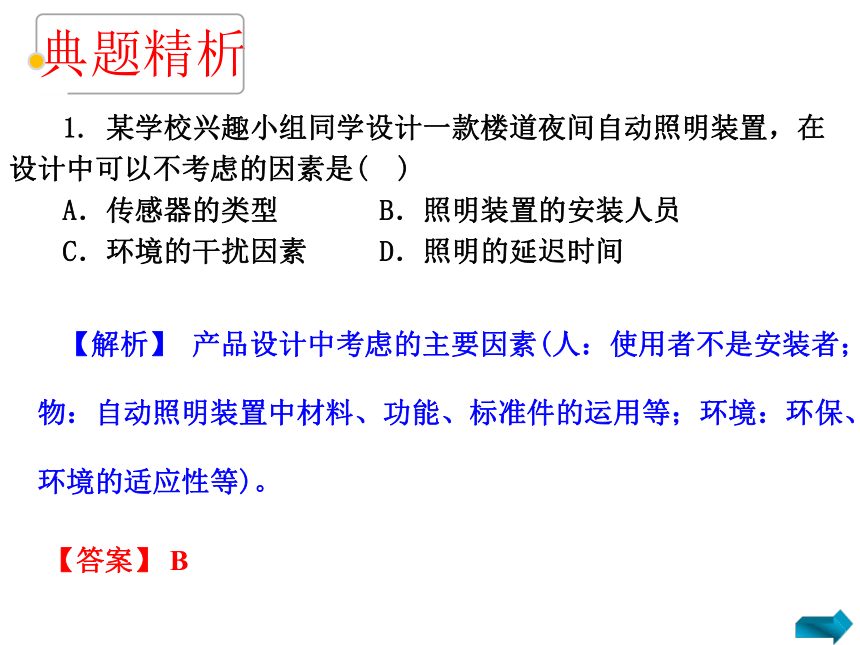

【答案】　　物 人 環 境典題精析 1. 某學校興趣小組同學設計一款樓道夜間自動照明裝置，在設計中可以不考慮的因素是( )
A．傳感器的類型 B．照明裝置的安裝人員
C．環境的干擾因素 D．照明的延遲時間
【解析】 產品設計中考慮的主要因素(人：使用者不是安裝者；物：自動照明裝置中材料、功能、標準件的運用等；環境：環保、環境的適應性等)。

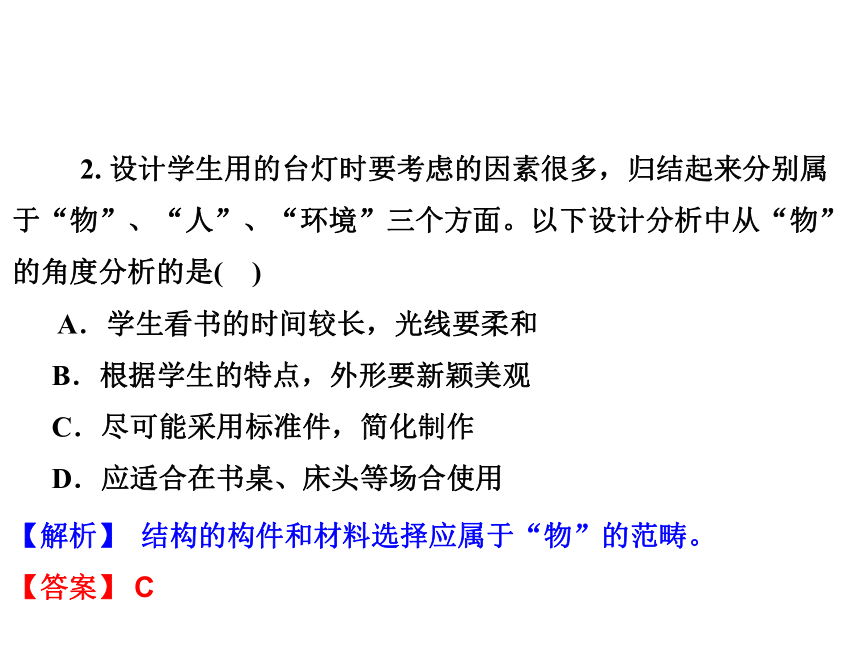

【答案】 B 2. 設計學生用的臺燈時要考慮的因素很多，歸結起來分別屬于“物”、“人”、“環境”三個方面。以下設計分析中從“物”的角度分析的是( )
A．學生看書的時間較長，光線要柔和
B．根據學生的特點，外形要新穎美觀
C．盡可能采用標準件，簡化制作
D．應適合在書桌、床頭等場合使用【解析】 結構的構件和材料選擇應屬于“物”的范疇。
【答案】 C

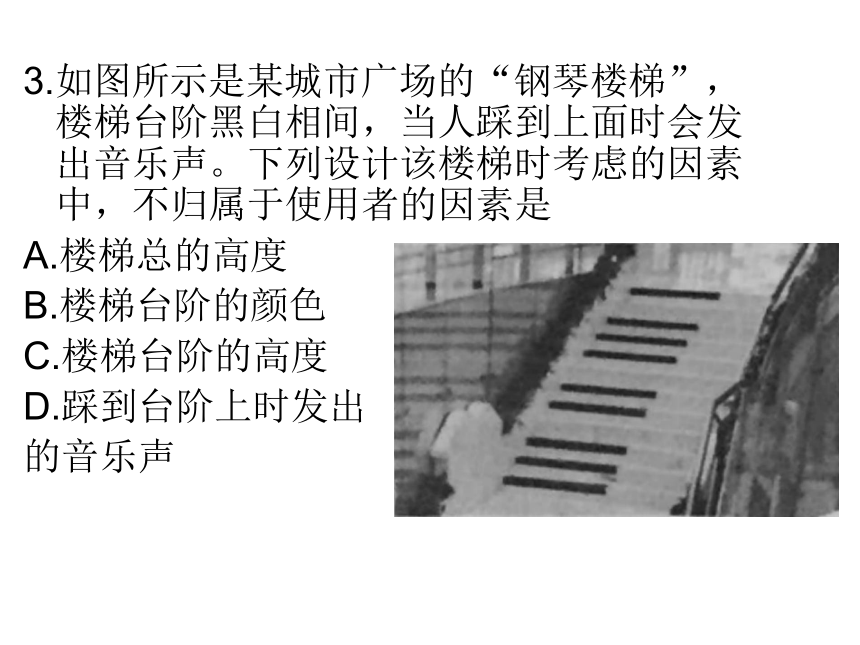

3.如圖所示是某城市廣場的“鋼琴樓梯”，樓梯臺階黑白相間，當人踩到上面時會發出音樂聲。下列設計該樓梯時考慮的因素中，不歸屬于使用者的因素是
A.樓梯總的高度
B.樓梯臺階的顏色
C.樓梯臺階的高度
D.踩到臺階上時發出

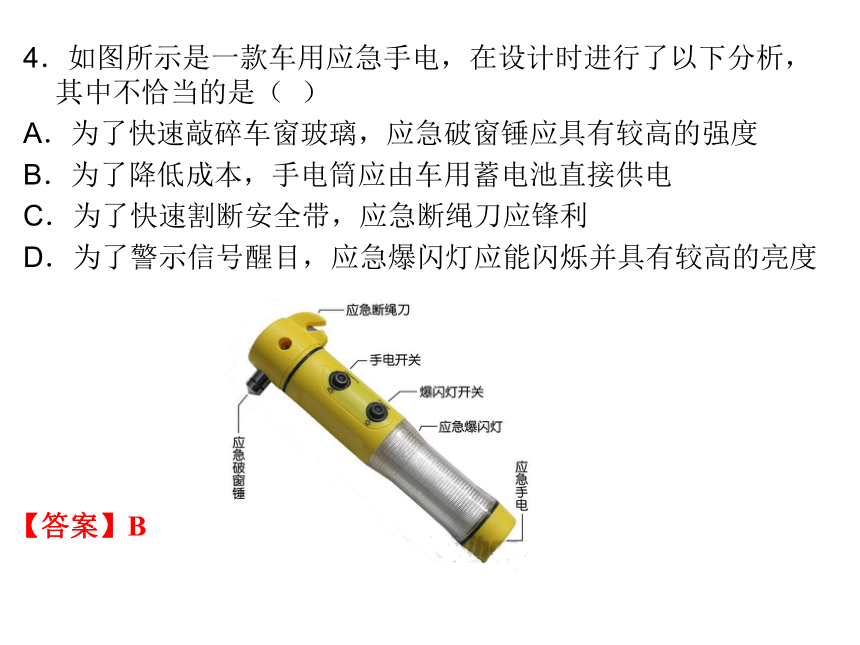

的音樂聲4．如圖所示是一款車用應急手電，在設計時進行了以下分析，其中不恰當的是（ ）
A．為了快速敲碎車窗玻璃，應急破窗錘應具有較高的強度
B．為了降低成本，手電筒應由車用蓄電池直接供電
C．為了快速割斷安全帶，應急斷繩刀應鋒利
D．為了警示信號醒目，應急爆閃燈應能閃爍并具有較高的亮度 【答案】B考點二：針對具體設計對象，依據一般設計原則制定符合設計要求的方案。
在信息的收集與處理的基礎上，通過對各種信息的歸納與分析，挖掘影響設計的主要因素，大膽提出各種設計想法，并依據一定條件進行比較和權衡，從而形成最終方案。這一過程就是制定設計方案的過程。
(1)信息的收集與處理
(2)設計分析(3)方案構思：要求我們根據設計要求，大膽構思，努力挖掘自己的創造潛力，提出解決問題的多個設想。
(4)方案呈現：構思過程中產生的設計想法常常是模糊的，為了具體化，通常會用________把它們轉化為視覺形象，把零散的想法綜合成完整的設計方案。
【答案】草圖 如圖所示是一款各個部分可快速裝拆的簡易木桌。1.甲處橫檔與桌腳間的連接設計，以下方案中較合理的是( )【答案】D2.乙處兩桌腳間的連接設計，由方案1改進到方案2
主要是為了
A.便于安裝時定位
B.提高連接的可靠性
C.減少制作材料
D.提高桌腳的強度【答案】B考點三：能根據設計要求選擇合適的材料和標準件。
標準件是指經過優選、簡化、統一并給以________________的零件或部件，包括緊固件、連接件、密封件、滾動軸承、螺孔型材等七大類。
標準件：采購方便；直接使用，簡化制作過程；相對便宜，從而降低產品成本；實現通用通換，易維護。
【答案】　　標準代號4．標準件是國家給予統一標準代號的零部件，具有很好的互換性。分析下列圖中________不是標準件。( ). . 【答案】C考點四：能對設計方案進行比較、權衡和選擇。
對方案進行評判和比較，要從設計的__________和__________出發，針對一些相互制約的問題進行權衡和決策，選出較為滿意的方案或集中各方案的優點進行改進。考慮的方面：實用、美觀、創新、穩固性、安全性、環保性、加工難易程度、經濟成本等。
【答案】　　目的 原則1.在寒冷的冬天，人們往往緊閉門窗來保持室內的溫度，小黃同學發現這種方式會使室內二氧化碳嘗試升高，空氣質量下降，不利于人的健康。為了改善室內空氣質量，又要保持室內溫度，小黃提出了四個方案，其中最合理的是( )A.定時啟閉換氣扇????????
B.定時啟閉窗戶C.根據二氧化碳深度自動啟閉換氣扇 ???????
D.根據二氧化碳濃度自動啟閉窗戶【答案】C重點能力提升：
畫設計草圖
（1）圖形要清晰、美觀、線條明快。作圖時要用尺子輔助畫圖，先用鉛筆畫，最后再用水筆描黑。
（2）注重細節，題中的設計要求都需要能在圖形中進行表達，實在畫不出來的部分必須要有文字標注。1.(2012年9月浙江高考)如圖所示為皮帶傳動模型。電動機通過安裝板與底座連接，大帶輪通用支架與底座連接。為了能調節皮帶的松緊，電動機的安裝位置需要在一定范圍內調整。現需要設計安裝板，已知條件和設計要求如下：　
A．電動機機座厚度為15mm，安裝螺栓孔直徑為9mm，孔中心距為80mm；電動機與安裝板采用螺栓螺母連接，要求電動機在安裝板上的位置可以調節，調節范圍為0～20mm；B．調節螺栓的直徑為10mm，要求螺栓頂住電動機的機座。
請根據上述設計要求，完成以下任務：
(1)在給定的設計草圖中畫出與電動機安裝和調整有關的結構，必要時可用文字說明；
(2)在設計草圖上標注與電動機安裝和調整有關的主要尺寸；(3)說明電動機在安裝板上的位置是如何調節的；
(4)為了防止電動機安裝螺栓和螺母受到
振動后松動，應該采用______ 墊圈
(在“______”處填寫合適的內容)。
【答案】　(1)見下圖(螺孔允許文字說明)；
　　(2)見下圖
　　
　　
(3)松開電機機座上的螺栓，轉動調節螺釘至皮帶松緊合適，再擰緊電機連接螺栓。
(4)彈簧2.(2014年9月浙江學考)如圖所示是一款扶手固定的手推平板車，車身材料是鋼板，扶手材料為Φ30mm的鋼管。為了減小收納空間，要求扶手可以翻倒，請設計扶手和車身之間的連接結構。設計要求如下：
A.扶手能翻倒與車身折疊；
B.扶手豎起后可靠固定，能承受推力或拉力；
C.結構簡單、操作方便。
請根據上述設計要求，完成以下任務：
(1)畫出連接結構的設計草圖（只需畫出一側的連接結構），
必要時用文字說明；
