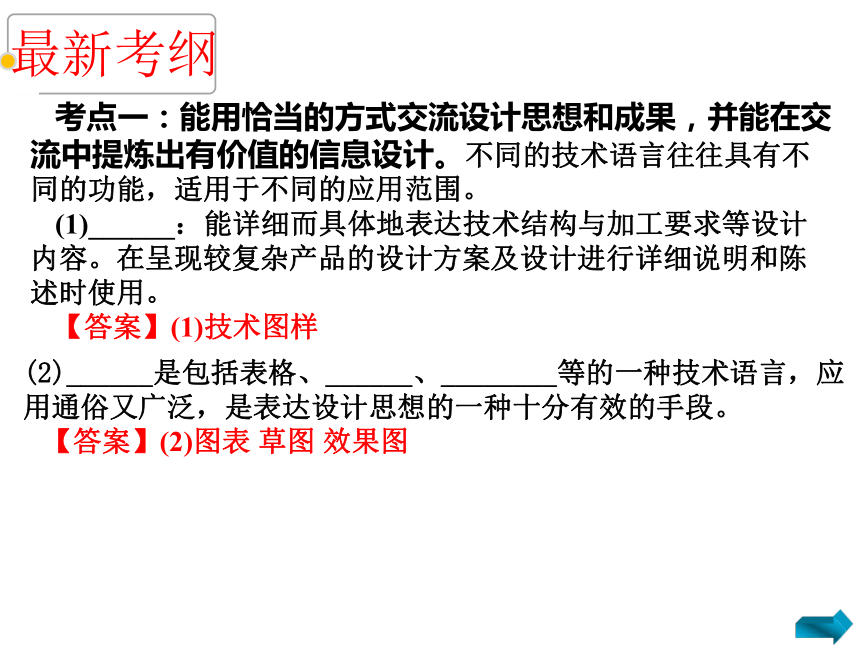

課件14張PPT。第六章 設計圖樣的繪制最新考綱好題精練典題精析第6章考情分析最新考綱考點一：能用恰當?shù)姆绞浇涣髟O(shè)計思想和成果，并能在交流中提煉出有價值的信息設計。不同的技術語言往往具有不同的功能，適用于不同的應用范圍。
(1)______：能詳細而具體地表達技術結構與加工要求等設計內容。在呈現較復雜產品的設計方案及設計進行詳細說明和陳述時使用。
【答案】(1)技術圖樣 (2)______是包括表格、______、________等的一種技術語言，應用通俗又廣泛，是表達設計思想的一種十分有效的手段。
【答案】(2)圖表 草圖 效果圖

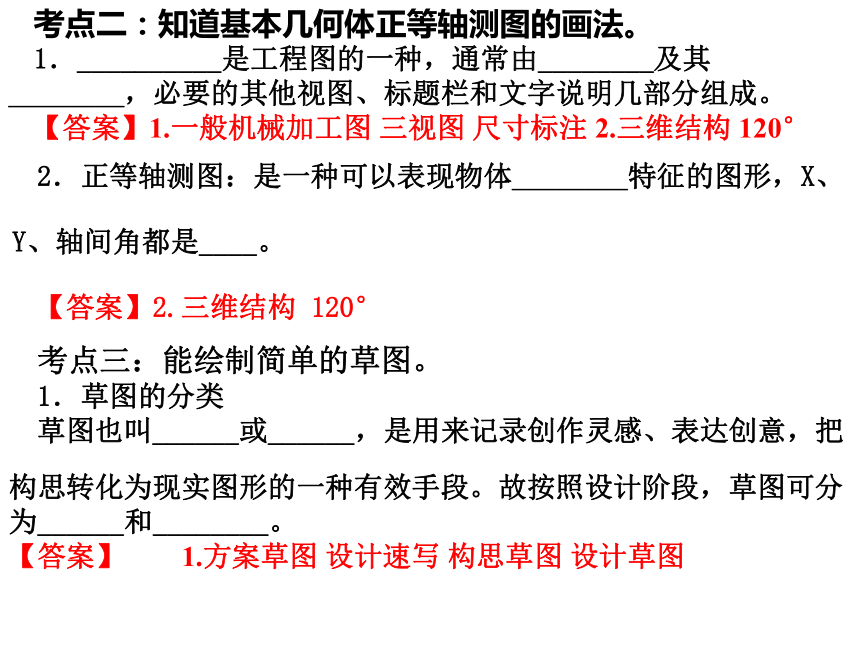

考點二：知道基本幾何體正等軸測圖的畫法。
1．__________是工程圖的一種，通常由________及其________，必要的其他視圖、標題欄和文字說明幾部分組成。
【答案】1.一般機械加工圖 三視圖 尺寸標注 2.三維結構 120°2．正等軸測圖：是一種可以表現物體________特征的圖形，X、Y、軸間角都是____。
【答案】2.三維結構 120°考點三：能繪制簡單的草圖。
1．草圖的分類
草圖也叫______或______，是用來記錄創作靈感、表達創意，把構思轉化為現實圖形的一種有效手段。故按照設計階段，草圖可分為______和________。

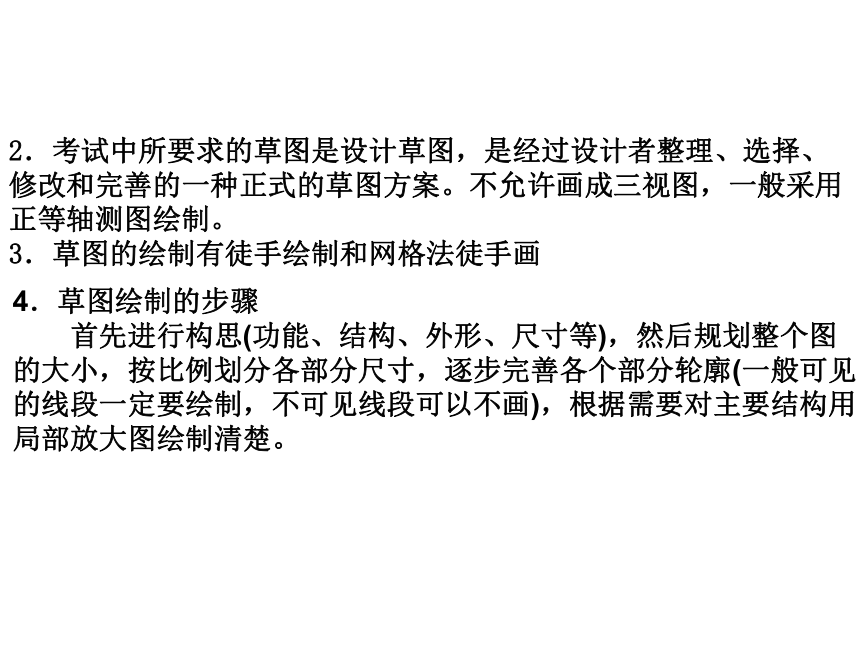

【答案】　　1.方案草圖 設計速寫 構思草圖 設計草圖2．考試中所要求的草圖是設計草圖，是經過設計者整理、選擇、修改和完善的一種正式的草圖方案。不允許畫成三視圖，一般采用正等軸測圖繪制。
3．草圖的繪制有徒手繪制和網格法徒手畫4．草圖繪制的步驟
　　首先進行構思(功能、結構、外形、尺寸等)，然后規劃整個圖的大小，按比例劃分各部分尺寸，逐步完善各個部分輪廓(一般可見的線段一定要繪制，不可見線段可以不畫)，根據需要對主要結構用局部放大圖繪制清楚。

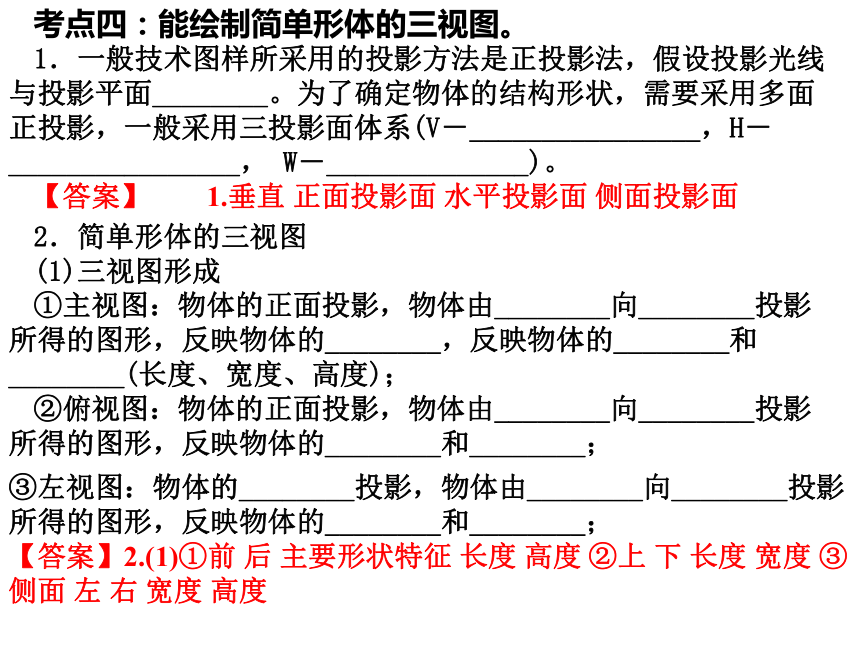

考點四：能繪制簡單形體的三視圖。
1．一般技術圖樣所采用的投影方法是正投影法，假設投影光線與投影平面________。為了確定物體的結構形狀，需要采用多面正投影，一般采用三投影面體系(V－________________，H－________________， W－______________)。
【答案】　　1.垂直 正面投影面 水平投影面 側面投影面2．簡單形體的三視圖
(1)三視圖形成
①主視圖：物體的正面投影，物體由________向________投影所得的圖形，反映物體的________，反映物體的________和________(長度、寬度、高度)；
②俯視圖：物體的正面投影，物體由________向________投影所得的圖形，反映物體的________和________；③左視圖：物體的________投影，物體由________向________投影所得的圖形，反映物體的________和________；

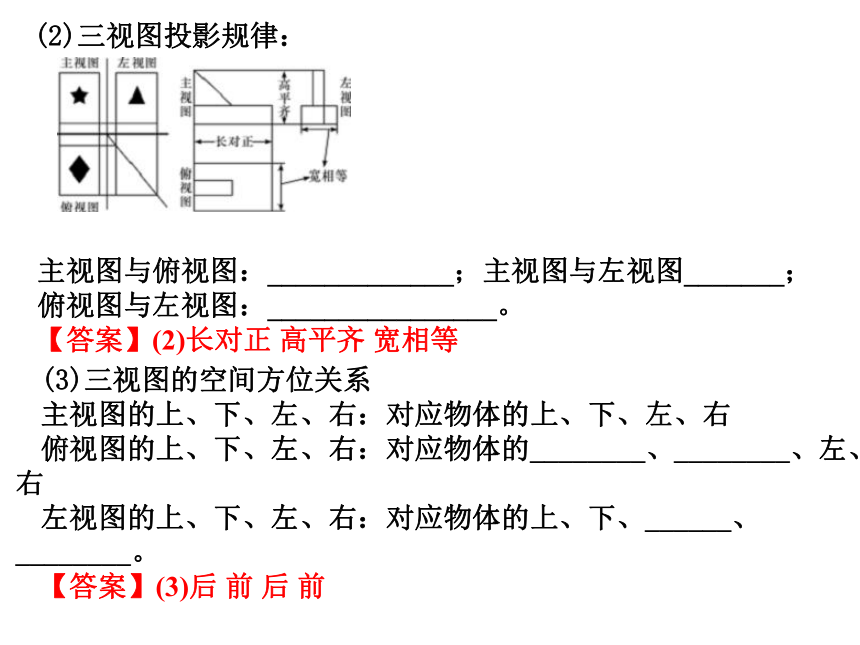

【答案】2.(1)①前 后 主要形狀特征 長度 高度 ②上 下 長度 寬度 ③側面 左 右 寬度 高度(2)三視圖投影規律：
主視圖與俯視圖：_____________；主視圖與左視圖_______；
俯視圖與左視圖：________________。
【答案】(2)長對正 高平齊 寬相等 (3)三視圖的空間方位關系
主視圖的上、下、左、右：對應物體的上、下、左、右
俯視圖的上、下、左、右：對應物體的________、________、左、右
左視圖的上、下、左、右：對應物體的上、下、______、________。

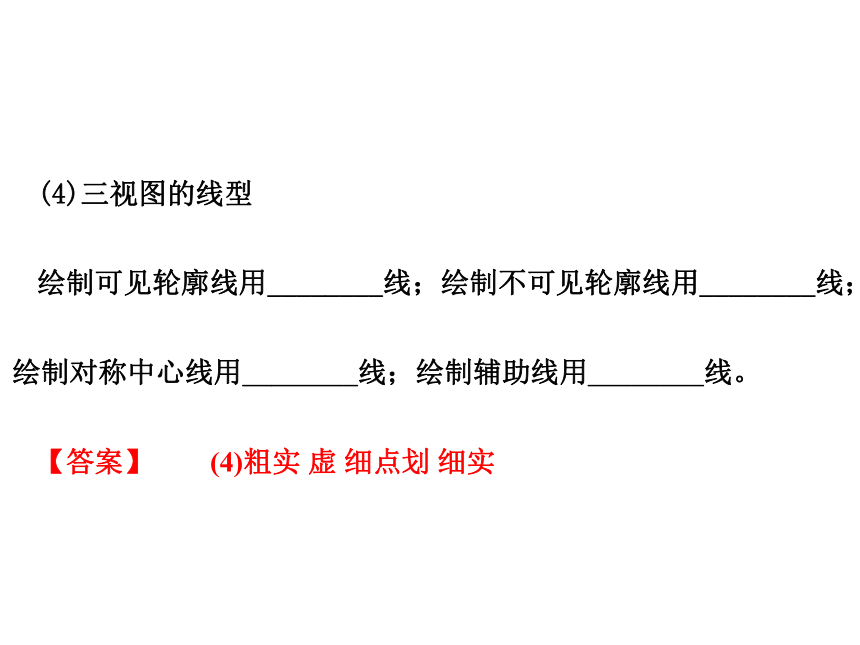

【答案】(3)后 前 后 前(4)三視圖的線型
繪制可見輪廓線用________線；繪制不可見輪廓線用________線；繪制對稱中心線用________線；繪制輔助線用________線。
【答案】　　(4)粗實 虛 細點劃 細實考點五：會正確、完整、清晰標注簡單形體的尺寸。
1．形體尺寸標注的基本要求：________(尺寸注寫必須符合國家標準)、________(尺寸必須注寫齊全，不遺漏，不重復)、________(尺寸注寫布局整齊、清晰，便于讀圖)、________(尺寸注寫方式符合加工要求)。
【答案】1.正確 完整 清晰 合理 2．尺寸的三要素：__________、__________、__________。
【答案】 2.尺寸線 尺寸界線 尺寸數字
3．尺寸單位：圖樣上的尺寸以________( )為單位時，不注寫單位，否則必須注明。
【答案】 3．毫米 mm 4．尺寸數字的標法：圖樣上所注尺寸表示形體的________，與圖樣的大小、繪圖的準確度無關。線性尺寸的尺寸數字一律注寫在尺寸線的________或其中斷處，水平方向尺寸字頭向________；垂直方向尺寸數字寫在尺寸線的____且字頭向________。
【答案】4.真實大小 上方 上 左 左
5．關于圓：整圓或大于半圓的圓弧標注直徑，表示直徑的符號是________。半圓或不足半圓的圓弧標注半徑，表示半徑的符號是________。
【答案】5.Φ R
6．標注形體尺寸時，應注意同一個尺寸一般只標注一次。重點能力提升：
1、三視圖的畫法:
一般先根據可見面判斷實線，根據對齊關系判斷實線位置，再根據不可見面判斷虛線，根據對齊關系判斷虛線位置。1.請補全三視圖中所缺的兩條圖線 　　1.(2013年3月浙江省高考)如圖所示的尺寸標注，其中錯誤的是( )
A．14的標注
B．32的標注
C．R5的標注
D．R6的標注【答案】 D【答案】B2.如圖所示的尺寸標注中，錯誤的是（???? ）A.35的標注B.40的標注C.65的標注D.φ60的標注3.如圖所示的尺寸標注中，不正確的標注有
A.2處
B.3處
C.4處
D.5處【答案】B
